Muji CPD-4 User Manual

Wall-mounted cd player
Hide thumbs
Table of Contents

Advertisement

Quick Links

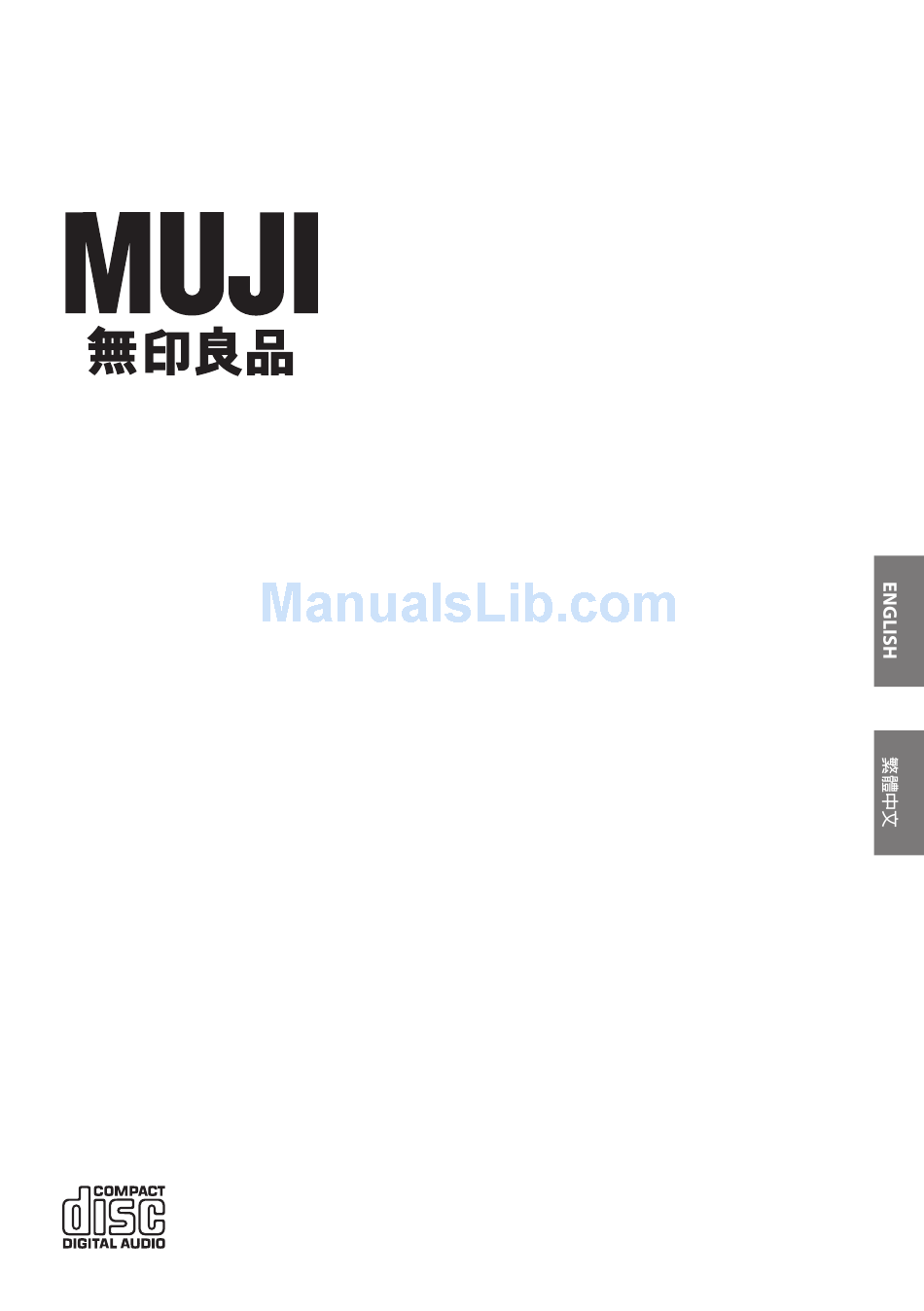

Wall-mounted CD Player
Model CPD-4
USER MANUAL
壁掛式CD音響
型號 CPD-4
操作說明書
p Thank you for purchasing this product.
p Be sure to read this user manual before operating the product and use it correctly.
p Store this manual in a safe place for future reference.
p 多謝惠顧本公司產品。
p 為了正確及安全地使用本產品，使用前請詳細參閱此說明書。
p 請務必妥善保管本操作說明書。
D01204752A

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Muji CPD-4

Summary of Contents for Muji CPD-4

  • Page 1 Wall-mounted CD Player Model CPD-4 USER MANUAL 壁掛式CD音響 型號 CPD-4 操作說明書 p Thank you for purchasing this product. p Be sure to read this user manual before operating the product and use it correctly. p Store this manual in a safe place for future reference.
  • Page 2 plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete CAUTION: TO REDUCE THE RISK OF ELECTRIC outlet.
  • Page 3 < < enough to the AC outlet so that you can THIS PRODUCT, CONTACT MUJI LIMITED easily grasp the power cord plug at any time. FOR A SERVICE REFERRAL. DO NOT USE THE The appliance coupler is used as the PRODUCT UNTIL IT HAS BEEN REPAIRED.

  • Page 4: Table Of Contents

    Contents Before Using the Unit What’s in the box Before Using the Unit ....4 Safety Precautions ..... 6 Confirm the supplied standard accessories.
  • Page 5 AC adaptor’s plug Read this before operation Please change the AC adaptor plug to suit the mains < When a disc is inserted into the unit, do not tilt the socket where you will use the unit. unit. Doing so might cause a malfunction. <...

  • Page 6: Safety Precautions

    Safety Precautions In order to use the product safely and correctly, and to prevent both injury to yourself and others around you and damage to property, please read the following safety precautions carefully before use. If you ignore the following warnings and use the product Warning incorrectly, it may cause death or serious injury due to fire or electrocution.
  • Page 7 If you ignore the following warnings and use the product Warning incorrectly, it may cause death or serious injury due to fire or electrocution. Keep the plug of the AC adaptor free from dust. If there is dirt or dust between the plug of the AC adaptor and the power socket, it may cause a fire or electric shock.
  • Page 8 Safety Precautions (Continued) If you ignore the following warnings and use the product Warning incorrectly, it may cause death or serious injury due to fire or electrocution. Do not locate the product in a place that is either damp or dusty. Do not use the product in a bathroom.
  • Page 9 If you ignore the following cautions and use the product incorrectly, it may cause injury to yourself and others Caution around you and damage to property due to electrocution or other accidents. When installing this product, refer to the installation method in this manual at all times, taking care to observe the following.
  • Page 10 Safety Precautions (Continued) Battery Precautions This product uses a battery. If you handle the battery incorrectly, it may result in the battery heating up, catching fire, or leaking. Be sure to observe the following precautions. Warning Warnings for battery usage When inserting the battery into the remote control unit, check that the polarities (positive “+”...

  • Page 11: Discs

    If you use such discs in this < If there are scratches, fingerprints, or stains on the unit, MUJI LIMITED and its subsidiaries will not be recorded side (non-label side), an error may occur responsible for any consequences or guarantee when attempting to play back a disc.

  • Page 12: Mp3/Wma Compatibility

    Discs (Continued) MP3/WMA Compatibility Storage precautions This unit can play MP3/WMA files recorded on a CD-R, CD-RW discs. < Discs should be returned to their cases after use to avoid dust and scratches that could cause the laser < This unit can play back monaural and stereo MP3 pickup to “skip.”...

  • Page 13: Identifying The Parts

    Identifying the Parts Main unit Display* Mode button (MODE) Volume button (−,+) Lens Skip button Back/forward button ( . , / ) Remote sensor Central hub Protective sheet (card) Speakers FM antenna DC Power cable Connection to the AC (play/stop) adaptor Remote control unit Skip button (back) ( .

  • Page 14: Remote Control Unit

    Remote Control Unit Installation Method N o t e s o n u s i n g t h e r e m o t e Attach the wall-fixing plate to the control unit wall. < Even if the remote control is used within its effective operation range (5 m/16 feet), the unit might not respond to the remote if there are any obstacles between them.

  • Page 15: Connecting The Ac Adaptor

    Connecting the AC adaptor After connecting the power cord to the dedicated Attach the unit to the wall-fixing AC adaptor cord, plug the adaptor into an outlet. plate. Into a power socket Line the unit up with the wall-fixing plate and clip the Dedicated back of the unit on at the slots.

  • Page 16: Listening To A Disc

    Listening to a Disc Insert the CD into the unit. Press the volume buttons (−,+) to adjust the volume. Fix the CD onto the central hub of the unit. VOL 05 The volume level is shown. Caution < The volume can be adjusted in a range between Fix the CD firmly into the unit until you hear 00 and 32.

  • Page 17: Selecting Tracks

    Selecting tracks < During playback, press the repeat button (REPEAT) once to play back all tracks on the disc repeatedly To previous track from the first track ("REPEAT" is shown on the display). < To stop the repeat playback, press the repeat 02 00:05 button (REPEAT) again ("NORMAL"...

  • Page 18: Listening To The Radio

    Listening to the Radio Manual selection Press the Mode button (MODE). To tune in to a station the unit cannot tune in to The source changes to FM. automatically, press the skip button ( repeatedly to select the station you want to listen to.

  • Page 19: Troubleshooting

    Troubleshooting If the reception is poor If you a have problem with your system, read this page and try to solve the problem yourself before calling Extend the FM antenna or change its position to your dealer. improve the reception of a station. General No power.
  • Page 20 Troubleshooting (Continued) CD player A microcomputer is used in this unit, it may sometimes not operate correctly due to noise, Cannot insert the CD into the unit. etc. from around the unit. In this case, remove the e Remove dust or obstacles from the central hub plug of the AC adaptor from the power socket, of the unit.

  • Page 21: Specifications

    Specifications CD Player General Playable disc types ..CD/CD-R/CD-RW (8cm/12cm) Supply voltage/power ..AC 100 - 240V, 50 / 60Hz Playable formats ....CD-DA, MP3/WMA file Power dissipation.

  • Page 22: 使用之前

    目　錄 使用之前 確認附件 使用之前 ......... . .22 安全使用事項...
  • Page 23 交流電源變壓器的插頭 使用注意事項 請更換交流電源變壓器插頭以適應本機所用的電 ● 裝有光碟時，請勿傾斜本機。否則可能導致故 源插座。 障。 1. 拉動交流電源變壓器側面的拉扣，將插頭斜向 ● 移動本機或因搬家等原因而裝箱前，請務必取 取出。 出光碟。在裝有光碟的狀態下移動，可能導致 故障。 ● 請勿將本機放置於溫度會升高的位置（如陽光 直射的位置或暖氣設備的旁邊）。此外，請勿 將本機放置於擴音器等會發熱的設備上方。否 則可能導致變色、變形或發生故障。 2. 將插頭的凹部（A）與拉扣對面的凸部（B）相 ● 根據電視播放的電波狀態，如果在本機使用過 掛扣。 程中打開電視，畫面可能出現條紋，這並非本 機或電視的故障。此時，請將本機調到待機狀 態，或從插座上拔下交流電源變壓器。 ● 在電源插頭插入插座的狀態下，本機將消耗待 機所需的電力。 3. 插頭插入，直到聽到咔嗒聲。...

  • Page 24: 安全使用事項

    安全使用事項 為了安全地使用本產品，並對您和他人的人身傷害及財產損失防患於未然，請熟讀 以下注意事項。 如果無視以下內容而錯誤操作，可能會因火災、觸電等原因導致 警告 死亡、重傷等人身事故。 萬一出現異常 冒煙或發出奇怪的聲音時。 異物或水進入本品內部時。 本產品掉落、破損時。 請立即從插座上拔下電源插頭。 如果在異常狀態下繼續使用，可能導致火災或觸電。此時，請委託銷 售商店進行修理。 安裝或拆除本產品時，請務必從插座上拔下電源插頭。 在電源插頭連接至插座的狀態下進行操作，可能導致觸電或發生故障。 移動本產品時，請務必從插座上拔下電源插頭。 否則可能導致電線受損，引起火災或觸電。 由於旅行等原因長期不用本產品時，為了安全起見，請務必從插座上 拔下電源插頭。 進行保養時，為了安全起見，請從插座上拔下電源插頭。 否則可能導致觸電。 切勿損壞電源線。 切勿用重物壓住電源線，或將電源線壓到本產品的下方。 切勿加工、勉強彎曲、扭曲、拉扯或加熱電源線。 如果電源線破損，可能導致火災或觸電。萬一電源線出現損壞（芯線 外露或斷線等），請委託銷售商店進行更換。...
  • Page 25 警告 如果無視以下內容錯誤操作，可能會因火災、觸電等原因導致死 亡、重傷等人身事故。 電源插頭不可積有灰塵。 如果電源插頭與插座之間有雜質或灰塵附著，可能導致火災或觸電。 請從插座上拔下電源插頭，然後清除雜質或灰塵。 切勿使用交流電源變壓器未標註的電壓。 本產品衹能在國內使用。不可使用交流電源變壓器未標注的電源電壓。 請勿與船舶等的直流（DC）電源連接。否則可能導致火災或觸電。 切勿使用非本產品附帶的交流電源變壓器。 切勿將本產品附帶的交流電源變壓器用於其他設備。 否則可能導致故障、火災或觸電。 電源線不可靠近加熱器具。 如果電源線的外層被溶化，可能導致火災或觸電。 切勿用濕手插拔電源插頭。 否則可能導致觸電。 拔下電源插頭時，切勿拉扯電源線。 否則可能導致電線受損，引起火災或觸電。請務必握住插頭，將其拔 下。 切勿在本產品上方放置花瓶或盛水的容器。 如果水進入本產品內部，可能導致火災或觸電。 切勿將本產品置於潮濕多塵的場所。切勿在浴缸附近及淋浴室內使用 本產品。 切勿將本產品放置於接觸油煙、水氣的場所（如烹飪枱、加濕器的旁 邊等）。 否則可能導致火災、觸電及人員受傷。...
  • Page 26 安全使用事項（續） 警告 如果無視以下內容而錯誤操作，可能因火災、觸電等原因導致死 亡、重傷等人身事故。 切勿拆解本產品。 擅自拆解可能導致火災或觸電。產品內部的檢修請委託銷售商店。 切勿改裝本產品。 否則可能導致火災或觸電。 本產品的安裝應靠近插座，並確保能輕鬆觸及電源插頭。 如果出現異常，請立即從插座上拔下電源插頭。 安裝本產品時，為了保持良好的散熱，應與其他設備保持適當的距離。 將本產品放在置物架等處時，產品上方應保留5cm以上的間隙。 否則，熱量積聚於產品內部，可能導致火災。 如果無視以下內容而錯誤操作，可能因觸電或其他事故，導致受 注意 傷或損壞周邊的家庭財產。 安裝本產品時，請務必通過本說明書確認安裝方法，並注意以下事項。 安裝壁掛板請使用適合牆壁材質和結構的安裝螺絲。否則，可能因本 產品掉落而導致人員受傷。 切勿將本產品放置在鬆動的枱面或傾斜的、不穩定的位置上。 否則，可能因本產品掉落導致受傷。 在播放時切勿移動本產品。 光碟在播放時高速旋轉，因此請勿提起或移動本產品。否則可能損壞 光碟。...
  • Page 27 電池的操作 本產品使用電池。錯誤操作可能導致發熱、起火或漏液，因此請務必遵守以下注意事項。 警告 關於電池的警告事項 將電池放入遙控器時，請注意電池的正負極標示（正極 + 和負極 _ 的朝向），按照電池盒的標示將電池正確放入。 錯置正負極可能導致電池破裂或漏液，進而引起火災、人員受傷或周 邊環境的髒污。 如果長期不使用遙控器，應將電池取出。 漏液可能導致火災、人員受傷或周邊環境的髒污。如果發生了漏液， 請將流到電池盒的液體完全擦除，並放入新的電池。萬一漏出的液體 接觸到身體，請用水將其沖洗乾淨。 切勿將非指定的電池用於遙控器。 破裂或漏液可能引起火災、人員受傷或周邊環境的髒污。 切勿將電池與金屬製的小物品一起攜帶或保管。 否則可能因短路而導致漏液或破裂。 切勿拆解電池。 電池內的酸性物質可能損傷皮膚和衣服。...
  • Page 28 光碟 本機可播放的光碟 使用注意事項 ● 有裂紋的光碟可能導致播放器故障，因此請勿 標示有"COMPACT disk DIGITAL AUDIO"的 CD 使用。 ● 光碟勿貼標籖。留有透明膠或租賃CD標籖痕跡 的光碟以及標籖滲出糊狀物的光碟不可使用。 如果將這種狀態的光碟放入播放器，可能導致 故障。 ● 需在光碟標籖面上書寫時，請使用油性的記號 以 音 樂 C D 格 式 正 確 刻 錄 且 已 封 盤 的 C D - R 及 筆。如果使用圓珠筆等前端堅固的筆，可能損 CD-RW。...

  • Page 29: Mp3/Wma

    MP3/WMA 光碟的保管 本機可以播放CD-R/CD-RW上刻錄的MP3/WMA文 件。 ● 使用後的光碟請務必放入盒內保管。隨手放置 ● 可播放音頻文件格式 光碟將導致彎曲或刮花。 MP3（“.mp3”） ● 請 勿 將 光 碟 放 置 在 陽 光 直 射 、 高 溫 多 濕 的 場 32kbps ∼ 320kbps 位元速率 所。否則可能導致光碟變形、變質及無法播放。 取樣頻率 16kHz ∼ 48kHz ● CD-R/CD-RW與一般的CD相比更易受到熱量及紫 WMA（“.wma”）...

  • Page 30: 遙控器的使用方法

    遙控器的使用方法 安裝方式 遙控器使用的注意事項 將壁掛板裝到牆上。 ● 請將遙控器前端朝向主機的遙控傳感器，在 5米範圍內進行操作。請勿在主機與遙控器之間 放置障礙物。 ● 如果直射陽光或照明強光照射遙控傳感器，遙 控器可能會無法操作。 ● 請注意，操作本機的遙控器可能使受紅外線控製 的其他設備發生誤操作。 選擇牢固的牆壁，使用附帶的螺絲等物件安裝壁 使用遙控器前 掛板。 ● 請確認壁掛板沒有鬆動或浮起。 請從遙控器內取出絕緣片後再進行使用。 注意 將壁掛板裝上牆時，請注意強度。 ● 安裝到類似石膏板的建材或混凝土牆壁時，請 更換電池 使用市面銷售適合牆壁材質和結構的安裝螺 絲。特別是使用木螺絲在石膏板上安裝時，螺 出廠時遙控器裝有電池。 絲容易脫落，非常危險。 更換電池時，從遙控器內拉出電池托盤，如圖所 示，將1個鈕扣型鋰電池（CR2025）的正極（+） 朝上放入托盤。 伸展FM天線。 電池的更換時間 操 作 範 圍 變 小 ， 按 操 作 鍵 無 效 時 ， 請 更換 新 電 池。用完的電池請按照電池記載的廢棄方法或按...

  • Page 31: 連接交流電源變壓器

    連接交流電源變壓器 電源線與交流電源變壓器相連後，請將電源插頭 在壁掛板上安裝CD播放器。 插入插座。 插入插座 使壁掛板嵌入CD播放器背面的槽。 交流電源變壓器 ● 請確認安裝牢固。 ● 請將FM天線伸展到信號接收最好的位置。 電源線 電源插頭...

  • Page 32: 各部位名稱

    各部位名稱 主機 顯示屏* 模式按鈕（MODE） 音量按鈕（–、+） 跳過按鈕 透鏡 快退/快進按鈕 （ 、 ） 遙控傳感器 中心夾頭 保護片（紙製） 喇叭 FM天線 電源線（播放/停止開關） 連接交流電源變壓器 遙控器 跳過按鈕（倒退）（ ） 跳過按鈕（進）（ ） 快退按鈕（ ） 快進按鈕（ ） 停止播放按鈕（ ） 播放/暫停播放按鈕（ ） FM 按鈕（FM） 重複播放按鈕（REPEAT） 音量按鈕（VOLUME +/-） 如果主機與遙控器有功能相同的按 鈕，本操作說明書僅使用一方的按 鈕進行說明，未記載的另一方按鈕 功能相同。...

  • Page 33: 聆聽Cd

    聆聽CD 將CD放入主機。 按音量按鈕（–、＋）調節音量。 將CD裝到主機的中心夾頭。 VOL 05 顯示音量。 警告 ● 音量可調節範圍為00至32（「MAX」） 請裝好CD，直到發出“喀奇”的聲音。光碟 播放時高速旋轉，如果沒裝好，可能導致CD 如要停止播放，請再拉一次電源線。 錯位飛出，非常危險。 ● 裝入CD時，請注意避免擦到主機，以免劃傷 ● 可使用遙控器的停止按鈕（ ）。 CD。 ● 若停止播放狀態超過30分鐘，機器會自動轉為 待機狀態。欲解除待機狀態，請再次將電源線 將電源線輕輕下拉，播放。 向下輕拉。 CD開始自動播放。 取下CD的方法 請將CD筆直向手前方拉，將其取下。 ● 可使用遙控器的播放按鈕（ ）。 ● 取下CD時，請注意避免擦到主機，以免劃傷 ● CD轉動時，請勿觸摸。 CD。 注意 請勿觸摸透鏡。若有刮痕產生或髒污附著易導 致故障，敬請留意。...
  • Page 34 聆聽CD（續） 選曲 ● 在播放過程中，按 1 次重複播放按鈕（REPEAT）， 將從第 1 曲到最後按順序循環播放（顯示屏顯 退回前一曲 示“REPEAT”）。 ● 如要停止循環播放，再按一次重複播放按鈕 （REPEAT）（顯示屏顯示“NORMAL”）。 02 00:05 MP3/WMA文件的播放順序 顯示曲號與 在刻錄了MP3/WMA文件的CD內，與普通電腦文件 播放時間。 的操作相同，可將MP3/WMA文件收入文件夾，也 可以將多個文件夾匯總成1個文件夾。 使用本機播放MP3/WMA光碟時的文件夾編號與文 ● 在播放過程中，如果反複按跳過按鈕（ ）， 將退回前一曲。 件的播放順序（ ）範例 ● 在播放過程中，如果按 1 次跳過按鈕（ ）， 將從正播放曲目的開始播放。 ● 在播放過程中，如果按住跳過按鈕（ ）， 將變為快退。 進到下一曲 04 00:05 顯...

  • Page 35: 收聽廣播

    收聽廣播 手動選台 按模式按鈕（MODE）。 如想收到自動選台收不到的電台，請反複按 音源變為FM。 跳過按鈕（ ），選擇想聽的電台。 FM 87.5 FM 87.5 顯示“FM”後， 顯示頻率。 ● 每輕按1次跳過按鈕（ ），頻率將 改變0.1MHz。 ● 也可以使用遙控器的FM按鈕（FM）。 ● 也能夠使用遙控器的跳過按鈕( )操 ● 未裝有CD時，拉電源線也能執行同樣的操 作。 作。 選台。 按音量按鈕（–、+）調節音量。 自動選台 VOL 05 FM 87.5 顯示音量。 按住 ● 音量可調節範圍為00至32（「MAX」） 按住跳過按鈕（ ）2秒以上，顯示 信號狀態不佳時 屏顯示的頻率開始變化後，請鬆開手指。...

  • Page 36: 處理故障

    處理故障 無法播放。 本機出現異常時，要求維修服務前，請再次檢查 以下內容。 e 裝入CD時請將標籖面朝上。 如果還是未能恢複正常，請聯繫您購買本產品的 e 本機無法播放未封盤的CD-R/CD-RW。 銷售商店。 e 因光碟種類不同，可能無法播放。詳情參照 第28頁及第29頁。 一般 聲音有間隔或中斷。 e 請安裝在振動小的場所。 不運轉。 e 請保持CD清潔。 e 請將電源插頭插入插座。 e 請確認電源線與交流電源變壓器線相連。 MP3/WMA文件 e 請為遙控器更換新電池。 無法操作。 無法播放。 e 可能結露了。請等待約1小時後使用。 e 請確認文件的儲存格式。格式的詳情請參照 第29頁。 沒有聲音。 e 請調節音量。 廣播 無法用遙控器操作。 無法接收。信號狀態不佳。 e 出廠時，電池部分帶有絕緣片。請取出絕緣...

  • Page 37: 規 格

    規 格 CD播放器部分 一般 使用的光碟 ..CD/CD-R/CD-RW（8cm/12cm） 電源電壓和電源頻率 ..AC 100 - 240V, 50 / 60Hz 可播放格式 ....CD-DA、MP3/WMA文件 額定消耗功率（電氣安全額定值）...
  • Page 40 MUJI TAIWAN Company Limited 8F.,NO.8,Dongsing Rd.,Sinyi District.Taipei City 110,Taiwan www.muji.tw 02-3765-5151 MUJI(Hong Kong)Company Limited 1903-5 Miramar Tower, 132 Nathan Road, Tsim Sha Tsui, Kowloon, Hong Kong www.muji.com.hk +852 2694-9309 MUJI THAILAND MUJI PHILIPPINE 63-2-898-0246 MUJI INDONESIA http://muji.co.id/ 62-21-39830165 Muji (Singapore) Pte Ltd 60 Albert Street #15-02to04, OG Albert Complex, Singapore 189969 www.muji.com.sg...
