Summary of Contents for ENERMAX ECA5030 series

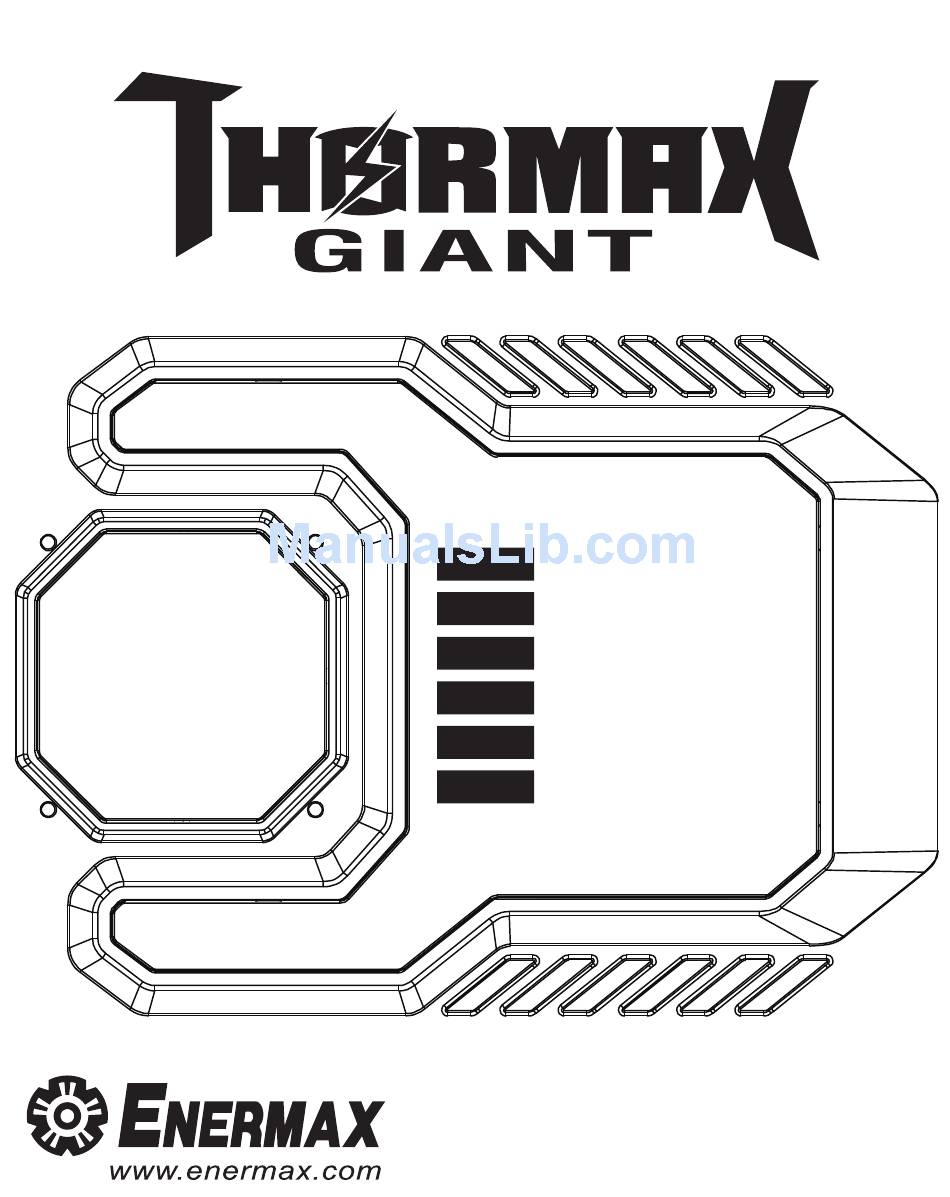

- Page 1 User’s Manual English Handbuch Deutsch ECA5030 Instrukcja obsługi Polski ユーザ マニュアル series 日本語 使用手冊 繁中 使用手册 简中...
-
Page 2: Table Of Contents
Contents Chapter 1 : Product Overview 1.1 Product View 1.2 Specs 1.3 Accessories Chapter 2 : Installation Guide 2.1 How to Remove Both Side Panels 2.2 How to Install the Motherboard 2.3 How to Install Power Supply 2.4 How to Install Add-on Cards 2.5 How to Install Optical Drive 2.6 How to Install Internal 2.5”... -
Page 3: Chapter 1 : Product Overview
Chapter 1 •Product Overview •Opis produktu •Produkteinführung • • • 產品槪觀 产品概观 製品の説明 Product View Produktskizze Rozkład elementów 製品ビュー 產品外觀 产品概观 Front Right USB3.0 USB3.0 Headset USB2.0 USB2.0 Reset HDD LED Power Power LED Fan Speed - Fan Speed + Fan speed indicator light (4 lights on means full speed) Fan LED light controller... -
Page 4: Specs
Dane techniczne スペッ ク 產品規格 产品规格 Model Number ECA5030 series Dimensions (mm) D546 x W264 x H557mm 2 x USB3.0 + 4 x USB2.0, HD Audio, 4 fans 4 steps speed controller & 4 fans LED light controller E-ATX, ATX, Micro-ATX... -
Page 5: Accessories
Accessories Zubehör Wyposażenie アクセサリ 零件盒 零件盒 Figure Parts Name Q’ty Purpose 3.5“ / 2.5” Adapter 3.5" HDD / 2.5" SSD expansion Speaker Motherboard Alarm Cable tie Settle Cable Stand-off M3 Motherboard Screw M3 x 5 mm Motherboard / 5.25” ODD Screw #6-32 x 5 mm 3.5"... -
Page 6: Chapter 2 : Installation Guide
Chapter 2 •Installation Guide •Instrukcja montażu •Montageanleitung • • • 組裝說明 组装说明 取り付けの説明 How to Remove Both Side Panels Entfernen der Seitenwände Demontaż panelów bocznych 両サイ ドパネルの取り外し 兩側側板拆卸 两侧侧板拆卸... -
Page 7: How To Install The Motherboard
How to Install the Motherboard So installieren Sie das Motherboard Jak zamontować płytę główną マザーボードの取り付け方法 安裝主機板 安装主机板 How to Install Power Supply Netzteileinbau Jak zainstalować zasilacz komputerowy 電源取り付け方法 安裝電源供應器 安装电源供应器... -
Page 8: How To Install Add-On Cards
How to Install Add-on Cards Installation von Erweiterungskarten Instalacja kart rozszerzenia ア ドオンカードの取り付け 安裝擴充卡 安装扩充卡 Removable upper HDD cage to fit longer Add-on cards... -
Page 9: How To Install Optical Drive
How to Install Optical Drive Installation von optischen Laufwerken Instalacja napędów optycznych 光学ドライブの取り付け 光碟機安裝 光盘安装 Unlock Lock... -
Page 10: How To Install Internal 2.5" & 3.5" Device
How to Install Internal 2.5“ & 3.5“ Device Installation von internen 2,5“- und 3,5“-Laufwerken Instalacja wewnętrznych napędów 2.5“/3.5“ 内部2.5インチと3.5インチデバイスの取り付け 安裝隱藏之3.5”/2.5”裝置 安装隐藏之3.5”/2.5”装置 2.5” SSD 3.5” HDD 5.25” to 3.5”/2.5” adapter 2.5” SSD slot 5.25" to 1 x 3.5” 5.25" to 3 x 2.5” behind M/B tray + 2 x 2.5”... -
Page 11: How To Install The Radiators
How to Install the Radiators Installation eines Radiators Instalacja radiatora ラジエーターの取付方法 安裝水冷散熱器 安装水冷散热器 Radiator (Top) 240mm radiator 360mm radiator... - Page 12 Radiator (Bottom) 240mm radiator *Top and bottom radiator clearance: 60mm thickness *240mm radiator at bottom PSU length suggestion≦180mm *240mm radiator at bottom tube length suggestion≧500mm Radiator (Rear) 120mm radiator When installing 120mm radiator at rear, it may conflict with 180 / 200mm fan at the side...
-
Page 13: How To Install System Fans
How to Install System Fans Installation der Systemlüfer Instalacja wentylatorów systemu ケースファンの取り付け 機箱風扇安裝 机箱风扇安装... - Page 14 Notice: Fan thickness under 20mm is suggested. However, the actual clearance may differ due to the height of heat sink or back plate on the backside of motherboard. Please confirm possible thickness for fan after completing installation. Es wird eine Lüftertiefe von unter 20 mm empfohlen. Der tatsächliche Abstand kann je nach Höhe des CPU-Kühlkörpers oder der Rückenplatte des Mainboards unterschiedlich ausfallen.
- Page 15 Fan (Front) Fan (Side) 1 x 180/ 200 mm fan 1 x 180/ 200 mm Fan (Rear) 1 x 140 mm 1 x 120 mm...
- Page 16 Fan (Top) 3 x 120 mm 2 x 140 mm Fan (Bottom) 1 x 200/180 mm 2 x 120 mm...
-
Page 17: 360 Degree Rotatable Foot Stands
360 Degree Rotatable Foot Stands Um 360° drehbare Standfüße Nóżki obrotowe 360° 360度回転可能なフッ トスタンド ３６０度可旋轉腳座 ３６０度可旋转脚座 How to Clean the Dust Filter 2.10 Staubfilter reinigen Jak czyścić filtr przeciwpyłowy ダス トフ ィルターの洗浄について 清洗沖孔網 清洗冲孔网... -
Page 18: Suggested Height Of Cpu Cooler And Length Of Vga Card -16
Chapter 3 •Suggested Height of CPU Cooler and Length of VGA card •Empfohlene Höhe des CPU-Kühlers und Länge der Grafikkarte •Polecana wysokokość coolerów CPU oraz długość kart graficznych • CPUクーラーの高さとVGAカードの長さについて •CPU散熱器高度及顯示卡長度建議 •CPU散热器高度及显示卡长度建议 490mm / 19.29 inch 360mm / 14.17inch... -
Page 19: Cable Connection Description -17
Schnelle Hilfe bei allen Fragen zu ENERMAX-Produkten erhalten Sie auch online unter www.enermax.de/warranty. W przypadku pytań lub potrzeby skorzystania z serwisu należy skontaktować się ze sprzedawcą ENERMAX albo z siedzibą główną centrum serwisowego ENERMAX. Bezpośrednią pomóc techniczną można uzyskać również online na www.enermax.pl/warranty. - Page 20 ©2014 ENERMAX Technology Corporation. All rights reserved. Specifications are subject to change without prior notice. Actual product and accessories may differ from illustrations. Omissions and printing errors excepted. Content of delivery might differ in different countries or areas. Some trademarks may...
