Gembird ACAM-001 User Manual

Full hd
Hide thumbs Also See for ACAM-001:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
ACAM-001
FULL HD ACTION CAMERA

WITH WATERPROOF CASE
USER MANUAL
BENUTZERHANDBUCH
GEBRUIKSAANWIJZING

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ACAM-001 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gembird ACAM-001

Summary of Contents for Gembird ACAM-001

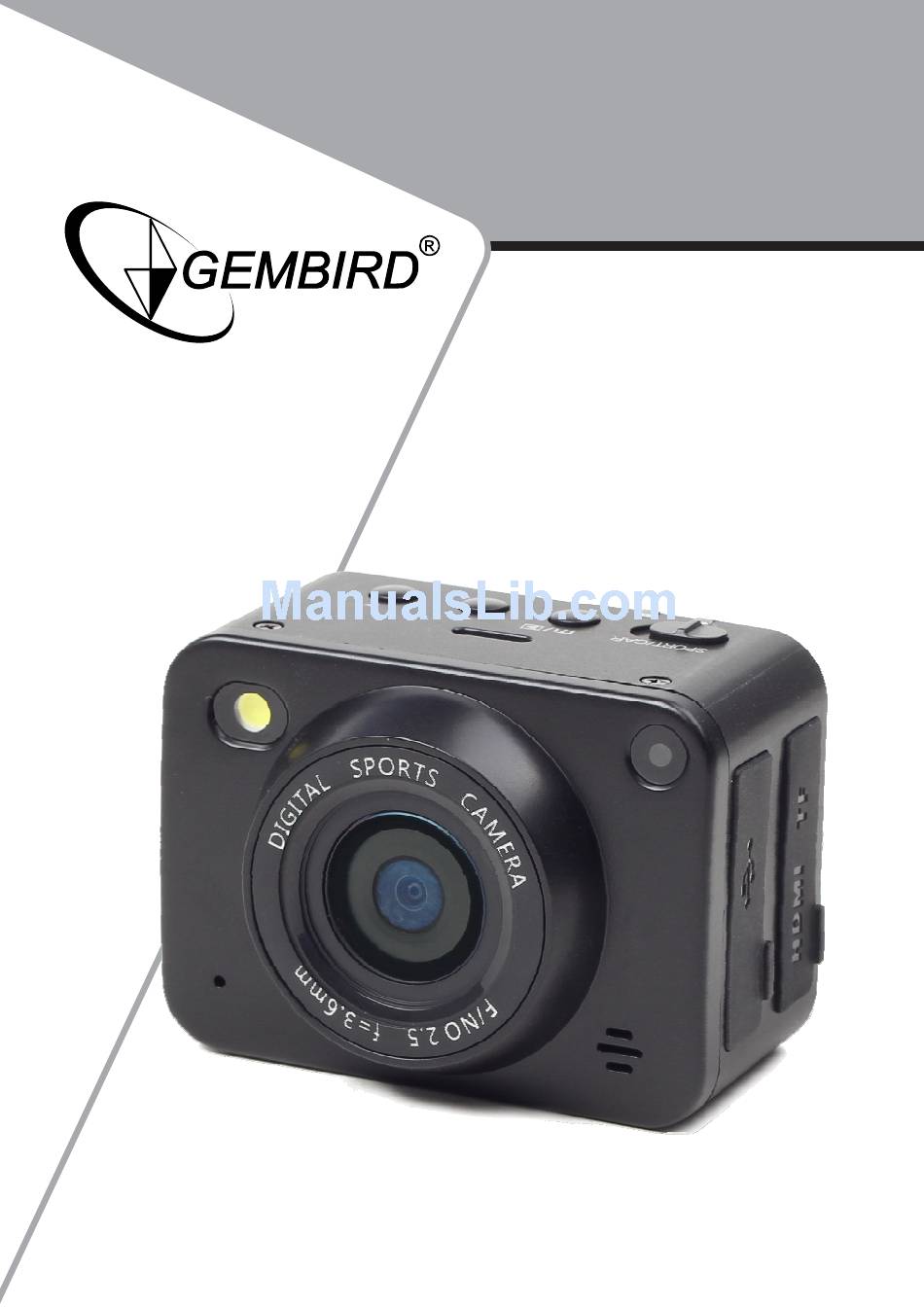

  • Page 1 ACAM-001 FULL HD ACTION CAMERA   WITH WATERPROOF CASE USER MANUAL BENUTZERHANDBUCH GEBRUIKSAANWIJZING...
  • Page 2 7. Photo mode / Laser pointer: Activate Photo mode, Laser pointer function 8. Video mode: Activate video mode B: Main Menu display icons The following symbols/icons can be displayed on the camera display: Video recording mode REC  Battery  Car mode  mic    GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 3 Setup mode  EV show              Auto power off        LCD Back light       TV standard     Format  Default  Language English  Russian  Frequency  50HZ  60HZ  Date / Time  Version  Picture mode   DEL_1  DEL_ALL  2048*1536  2592*1944  3200*2400  4000*3000    GEMBIRD EUROPE B.V. http://www.gembird.eu...

  • Page 4: Installation

    2. Follow the instructions of the logo on battery +/- sign, then put the battery into the camera battery slot until it is installed. 3. For battery capacity information, please refer to the displayed battery icon:   GEMBIRD EUROPE B.V. http://www.gembird.eu...

  • Page 5: Charging Battery

    1. Hold down the power button for 1 second to turn ON the camera. Press and hold the power button for 3 seconds to turn the camera OFF. 2. To save battery power, the camera can be set to automatically power off within the settings menu. When the   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 6 SOS: In recording mode press SOS button for 2 seconds. This locks the current recording cycle and prevent it from automatic deleting. The screen will display the lock screen icon.   GEMBIRD EUROPE B.V. http://www.gembird.eu...

  • Page 7: Delete All

    When playing back pictures and video files, press the MENU button and select ‘delete all’. By pressing OK a pop up “×，√” will appear. Select "x" and press OK to cancel and return to the main MENU, select "√" and press OK to delete all photo or video files. 4. Protect: Protect the current file.   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 8 All files are stored in “MEDIA/DCIM/100MEDIA”. 7.1 Playback on TV Connect the camera to a high-definition television with a HDMI cable. This is possible in video/photo/broadcast pictures and video modes.   GEMBIRD EUROPE B.V. http://www.gembird.eu...

  • Page 9: Settings Menu

    TV output format NTSC/PAL Formatting √/× Settings Original factory settings restore √/× English / Chinese / Russian / German / Dutch / Language French / Polish Light source frequency 50HZ/ 60HZ Date/time Year/Month/date/hour/minute/second Version Software version   GEMBIRD EUROPE B.V. http://www.gembird.eu...

  • Page 10: Product Specifications

    Electronic shutter Shutter speed 1/2-1/1000 seconds Color balance Automatic/sun/cloudy/fluorescent/tungsten filament lamp LED light Switch on/off Interfaces USB2.0/ HDMI/GPS Battery Lithium battery: 3.7V 800mAh USB 2.0 high speed transmission -10C  -60 C  /10%-80% Temperture/Humidity   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 11 7. Foto Modus / Laser Pointer: Umstellung auf Foto-Modus + Laserpointer Funktion 8. Video Modus: Umstellen des Aufnahmemodus B: Icons im Hauptmenü Folgende Symbole werden je nach Modus auf dem Display dargestellt: Video‐Modus REC  Batterie  Auto‐Modus  Mikro    GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 12 Einstellungen  EV              Autom. abschalten        LCD‐Beleuchtung       TV‐Standard     Format  Standard‐Einst.  Sprache Englisch  Russisch  Frequenz  50HZ  60HZ  Datum / Zeit  Version  Foto‐Modus   Einzelnd löschen  Alle löschen  2048*1536  2592*1944  3200*2400  4000*3000    GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 13 2. Setzen Sie den Akku nun so ein, dass dessen Kontakte auf die innenliegenden Kontakte aufliegen. Schließen Sie anschließend die Abdeckung wieder. 3. Den Ladestatus des Akkus können Sie in der unteren, rechten Bildschirmecke ablesen:   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 14 2. Drücken Sie erneut die Menü-Taste, um Untermenüs aufzurufen. Die Auswahl des entsprechenden Menüs oder einer Einstellung erfolgen mit den beiden Pfeiltasten oberhalb der Kamera und können mit einem Druck auf die Taste “OK” bestätigt werden. Um das Menü wieder zu verlassen, drücken Sie bitte erneut auf die Menü-Taste.   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 15 Schieben Sie den Schalter nach rechts, um den Car-Modus zu wählen. In diesem Modus nimmt die Kamera viele kurze Filmdateien auf (Standard-Einstellung ist 1 Minute). Ist die Speicherkarte voll, wird bei weiterer Aufnahme die älteste Filmdatei überschrieben.   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 16 6. Im Foto- und Video-Modus können bisher aufgenommene Bilder und Videos auch betrachtet werden. Drücken und halten Sie dazu die Taste “ ” für 2 Sekunden. Mit den Pfeiltasten können Sie nun durch alle verfügbaren Dateien navigieren und diese mit einem Druck auf die Taste “OK” öffnen.   GEMBIRD EUROPE B.V. http://www.gembird.eu...

  • Page 17: Garantieerklärung / Service

    Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen. 10. Konformitätserklärung Das Produkt ACAM-001 wurde getestet und stimmt mit den grundlegenden Anforderungen der Richtlinie 2004/108/EG (EMV) überein. Die Konformitätserklärung kann auf unserer Website http://www.gembird.de/ heruntergeladen werden.
  • Page 18 Entsorgungsträgern zu entsorgen. Bitte beachten Sie, dass eine vollständige Entladung der Batterie/des Akkus erst mit üblichem Gebrauchsende erreicht ist. 12. Hausanschrift und Kundenservice GEMBIRD Deutschland GmbH, Coesterweg 45, D-59494 Soest, Kundenservice: Telefon: +49(0)241 – 705152100, Telefax: +49 (0)2921 – 6710519 E-Mail: support@gembird.de, Web: www.gembird-support.de...
  • Page 19 7. Fotomodus / Laserpointer: Fotomodus activeren, Laserpointer functie 8. Videomodus: Videomodus activeren B: Betekenis schermiconen Onderstaande symbolen/iconen kunnen te zien zijn op het display van de camera: Videomodus REC  Batterijstatus  automodus (CAR)  mic  opnamecylus          GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 20             Auto. uit        LCD uitschakelen       TV standaard     Formatteren  Standaardinstellingen  Taal  Engels  Russich, etc  Frequentie  50HZ  60HZ  Datum / Tijd  Softwareversie  Fotomodus   Verwijder 1   Verwijer ALLES  2048*1536  2592*1944  3200*2400  4000*3000  Zoom uit  Zoom in    GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 21 1.1 Installatie van de batterij 1. Ontgrendel het batterijklepje en open het. 2. Plaats de batterij volgens de aangegeven +/- instructie. Sluit het batterijklepje 3. Let op onderstaande iconen op het scherm voor informatie over de beschikbare batterijcapaciteit:   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 22 4. Druk 1 seconde op de POWER knop om de camera aan te zetten. Door de POWER knop 3 seconden ingedrukt te houden kunt u de camera weer uitschakelen. 5. In het instellingenmenu kunt u de functie “automatisch uitschakelen” activeren. Als de camera dan een bepaalde   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 23 In omstandigheden met beperkt licht kunt u de “nachtmodus” activeren via het instellingenmenu. Hierdoor kunt u toch heldere opnamen maken bij beperkt licht. Door kort op de POWER-knop te drukken, kunt u ook nog de een extra lampje voorop de camera aanzetten. Nogmaals drukken schakelt het lampje weer uit.   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 24 Zowel in de foto- als videomodus kunt u door 2 sec. op de "M" te drukken schakelen naar de playbackmodus. c. Zowel in de foto- als videomodus kunt u door 2 sec. op de “ ” knop te drukken de laserpointer (de)activeren.   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 25 “Verkenner” op uw PC en dan ziet u de camera als “verwijderbare media” of “apparaat voor massaopslag” weergegeven. Alle bestanden zijn opgeslagen in de map “MEDIA/DCIM/100MEDIA”. 7.2 Afspelen op een TV: Sluit de camera met een HDMI-kabel aan op een TV. Dit is mogelijk in zowel de video-, foto- en playbackmodus.   GEMBIRD EUROPE B.V. http://www.gembird.eu...
  • Page 26 NTSC/PAL Formatteren √/× Formatteren geheugenkaart Instellingen Camera terugzetten naar Fabrieksinstellignen √/× beginwaarden Engels / Chinees / Russiisch / Duits / Nederlands Taal / Frans / Pools Frequentie lichtnet 50HZ/ 60HZ Datum/tijd Jaar/maand/dag/uur/minuut/seconde Versie Software versie   GEMBIRD EUROPE B.V. http://www.gembird.eu...

  • Page 27: Overzicht Accessoires

    ACAM-001 FULL HD ACTION CAMERA WITH WATERPROOF CASE     9. Overzicht accessoires HD Action Cam ACAM‐001  Waterdichte behuizing (tot 30m) Stuurklem  Zuignap  Helmbevestiging  Hoofdband  Zelfklevende pads  USB –kabel voor data‐overdracht en opladen (geen  Autlader (geen foto)  Li‐ion batterij (geen foto)    GEMBIRD EUROPE B.V. http://www.gembird.eu...
