Summary of Contents for Audiotec Fischer MATCH MS 83C-BMW.2

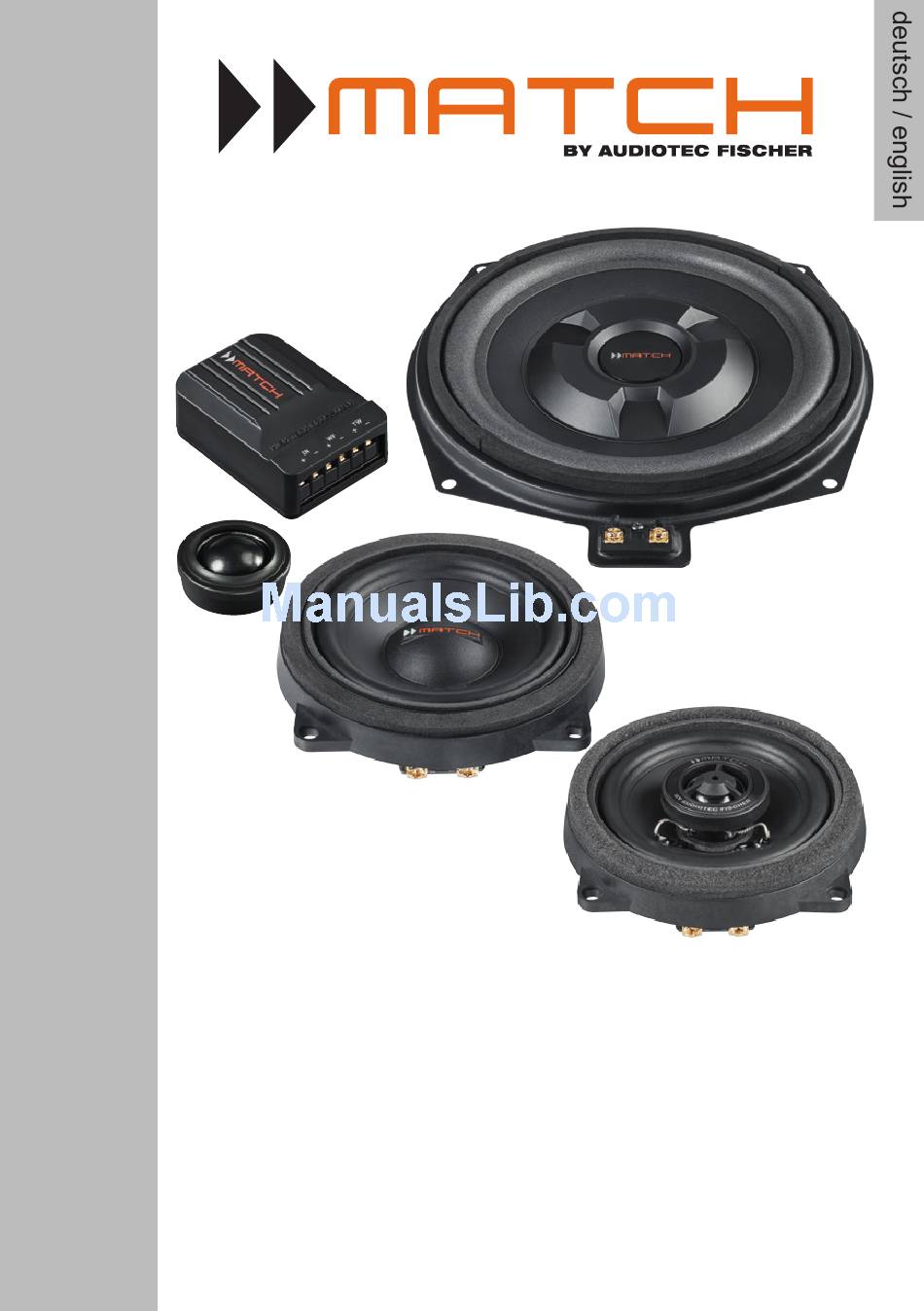

- Page 1 MS 83C-BMW.2 / MS 42C-BMW.2 MS 8B-BMW.2 / MS 4X-BMW.2 Fahrzeugspezifische Lautsprechersysteme car-specific speaker systems...
-
Page 2: Herzlichen Glückwunsch
Die Lautsprecher wurde nach neuesten tech- Team von nischen Erkenntnissen entwickelt und zeichnen sich durch hervorragende Verarbeitung und über- AUDIOTEC FISCHER zeugende Technologie aus. Dabei profitieren Sie als Kunde direkt von unserer über 30-jährigen Er- Allgemeine Hinweise Allgemeines zum Einbau von MATCH Kompo-... - Page 3 Abmessungen MS 8B-BMW.2: MS 1T-BMW.2 MS 1T-BMW.2 MS 42C-BMW.2 MS 4B-BMW.2: MS 1T-BMW.2: MS 4X-BMW.2 MS 4X-BMW.2:...
-
Page 4: Installation
Installation Türverkleidung entfernen Als nächstes sollte die Frequenzweiche in der Tür- verkleidung gut fixiert werden. Hierzu sollte eine Zur Montage der Lautsprecher in die Originalein- geeignete Aussparung gewählt werden. baupositionen muss die Türverkleidung entfernt Danach muss das Original-Lautsprecherkabel an werden. MS 4B -BMW.2 Install MS 1T-BMW.2 Install den Eingang der Frequenzweiche angeschlossen... - Page 5 Montage des MS 4X-BMW.2 Zur Montage der Untersitz-Subwoofer müssen die vorderen Sitze ausgebaut werden, welche jeweils Das MS 4X-BMW.2 ist ein 2-Wege Koaxialsystem, mit 4 Schrauben befestigt sind. Anschließend ent- welches in die Original-Mitteltöner Einbauposition fernen Sie die Original-Lautsprecherabdeckung. montiert wird. Nachdem Sie die Türverkleidung Tauschen Sie nun den Original-Lautsprecher gegen demontiert haben, können Sie den Mitteltöner ent- den MATCH Subwoofer aus.
- Page 6 Anschluss und Konfiguration Anschluss MS 83C-BMW.2 Das MS 83C-BMW.2 ist ein 3-Wege Lautsprechersystem, welches zwei verschiede Konfigurationsmög- lichkeiten bietet. Das System kann sowohl als 3-Wege Passivsystem angeschlossen werden, als auch als 3-Wege Teilaktivsystem. Dabei unterscheiden sich die beiden Varianten nur durch den Anschluss des Subwoofers.
-
Page 7: Technische Daten
Technische Daten MS 83C-BMW.2 Leistung RMS / Max..............150 / 300 Watt Frequenzbereich ...............30 - 25.000 Hz Wirkungsgrad ................90 dB 1W / 1m Impedanz ..................4 Ohm Durchmesser Subwoofer / Mitteltöner / Hochtöner ....200 mm / 100 mm / 25 mm Frequenzweiche ...............separat, 6 dB / 12 dB Flankensteilheit mit Sperrkreis MS 42C-BMW.2... -
Page 8: Rechtlicher Hinweis
Rechtlicher Hinweis • MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der Baye- rische Motoren Werke (BMW) AG oder einer ihrer Tochtergesellschaften oder Partnerunternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung. -
Page 9: General Instructions
We wish you many hours of enjoyment with your new MATCH speakers. This system highlights best quality, excellent manu- facturing and state-of-the-art technology. Yours After 30 years of experiences in research & devel- AUDIOTEC FISCHER Team General instructions General instruction installing MATCH... - Page 10 Dimensions MS 8B-BMW.2: MS 1T-BMW.2 MS 1T-BMW.2 MS 42C-BMW.2 MS 4B-BMW.2: MS 1T-BMW.2: MS 4X-BMW.2 MS 4X-BMW.2:...
- Page 11 Installation Removal of the door panel driver. Carefully check for the right polarity of each connection. In order to install the MATCH speakers in the ori- ginal mounting positions it is mandatory to remove Then you have to fix the crossover network to the the door panels.
- Page 12 After the installation of the speakers you have to Installation of the MS 8B-BMW.2: connect them to the inline crossover networks. Fi- nally you have to connect the original speaker cable to the input of the inline crossover network. This re- quires cutting off the original connector with pincers.
-
Page 13: Connection And Configuration
Connection and configuration Connection of the MS 83C-BMW.2 The MS 83C-BMW.2 is a 3-way speaker system that can be configured in two different ways. The system can either be connected as a 3-way passive system as well as a 3-way “semi-active” system. Both confi- gurations only differ in the manner the subwoofer is connected. -
Page 14: Technical Data
Technical Data MS 83C-BMW.2 Power handling RMS / Max............150 / 300 Watts Frequency range ..............30 - 25.000 Hz Sensitivity .................90 dB 1W / 1m Impedance ................4 Ohms Diameter subwoofer / midrange / tweeter .........200 mm / 100 mm / 25 mm; 8“ / 4“ / 1“ Crossover .................separate, 6 dB / 12 dB slope with bandstop filter MS 42C-BMW.2... -
Page 15: Legal Note
Legal note • MATCH by Audiotec Fischer or Audiotec Fischer GmbH are in no way affiliated with the Bayerische Motoren Werke AG or any of its subsidiaries or affiliated companies connected to, or is acting on its behalf or with its authorization. - Page 16 Audiotec Fischer GmbH Gewerbegebiet Lake II · Hünegräben 26 · D-57392 Schmallenberg Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: match@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
