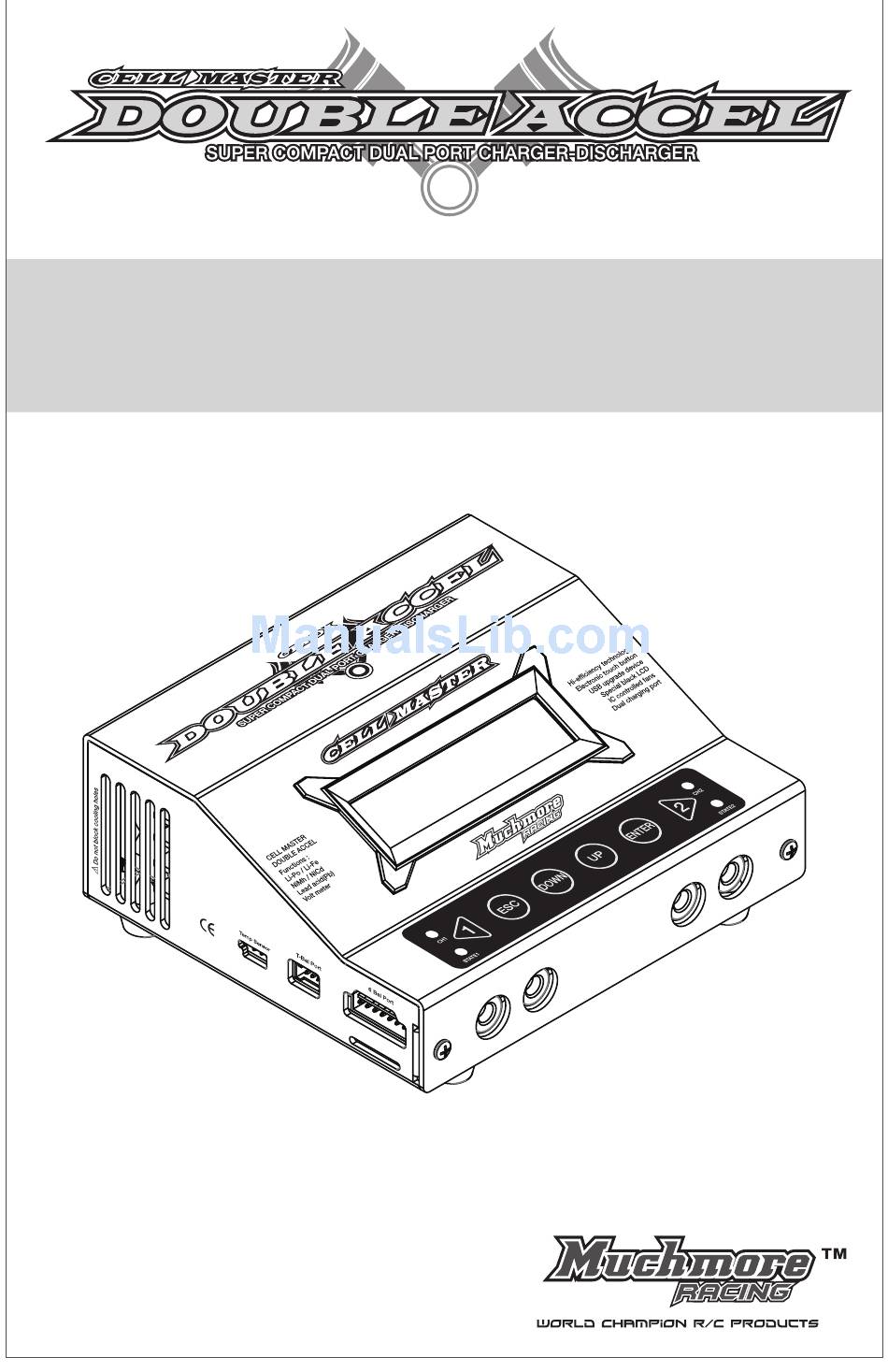

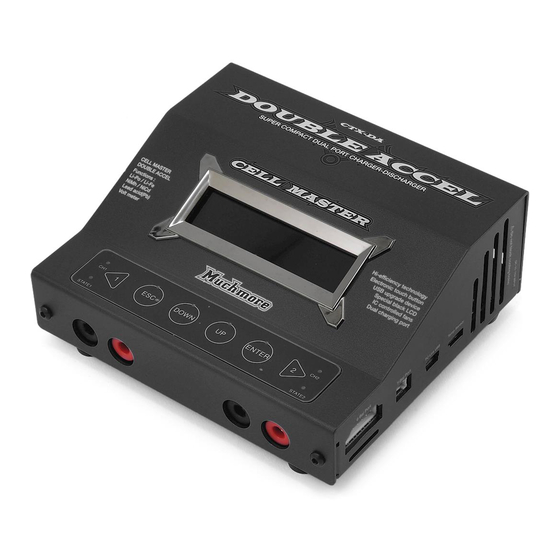

Page 1: User Manual
User Manual MM-CTXDAK Cell Master Double Accel Black MM-CTXDAB Cell Master Double Accel Blue www.muchmoreracing.net... - Page 2 Temperature controlled system make the effectual cooling condition. ● USB Firmware upgrade system Muchmore Racing CTX Link™ software you can easily upgrade to the latest firmware. The new firmware for the future simply by updating, you can use the latest features without discomfort.
- Page 3 Please use carefully. If you use this product to wrong way, it can cause fire and serious damage or injury. Please use carefully and remain vigilant at all times. Pay close attention to the following safety precautions as improper Muchmore Racing doesn’t owes any responsibilities to the burns or fires caused by careless use.
- Page 4 Charge / discharge, the battery temperature cut set Power Current The minimum capacity of the external power supply to set Power Voltage The external power supply voltage to set the minimum Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 5 6.0A 8.35V 1. Current capacity of each cell 122mA 8:11 2. Setting value capacity, CEV(Cell End Volt) value 3. EQU Temp(device temperature), BAT Temp(battery temperature) Mode state Charging capacity Charging time Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 6 2. Total resistance value of Batteries 2800mA 12:02 3. Each cell resistance. (Press the button, detect the resistance and show on the screen, it need to 5~ 7 seconds to detect) Finish discharging capacity discharging time Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 7 You can see each information’s on your screen push the button. 2800mA 12:02 (Press the button, detect the resistance and show on the screen, it need to 5~ 7 seconds to detect) Finish Charging capacity Charging time Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 8 Function of Limit the charging capacity, also it can be turned off. ※ After all charge setup, press the button at least 2 seconds, it start to charge Battery with informing battery check on a screen. Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 9 But, if the actual cell number (voltage) is different from detected cell number, push and adjust the voltage in manual. ※ Mismatch cell number will cause battery or device damage, please use carefully. Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
-
Page 10: User Setting
Set a ring buzzer time when error, finishing charge/discharge. - Key timer - If set off, it just indicate LED without sounds. 5sec Set Forever, it rings till push the button. Setting mode - Off, 5sec, 15sec, 30sec, Forever Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER... - Page 11 Product Warranty MUCHMORE RACING warrants their Cell Master Double Accel to be free from defects in material and workmanship for a period of 120 days from the date of purchase MUCHMORE RACING (or their associated distributors) will repair or replace without charge or refund the purchase price of any product which fails during the warranty period by reason of defect in material or workmanship found upon examination by MUCHMORE RACING to have been the cause of failure.
- Page 12 129 x 115 x 49mm 重量 520g 入力電圧 DC11.0~15.0V 出力 充電時：最大100W×2, 放電時：最大10W×2 充電電流 0.1~10.0A x 2 放電電流 0.1~2.0A x 2 セルバランシング放電電流 200mAh/cell NiCd/NiMh充電可能セル数 1~17 Cells LiPo/LiFe充電可能セル数 1~6 Cells Pbバッテリー充電可能電圧 6.0~24.0V ボタン 6ボタン/高感度タッチボタン クーリング ICコントロール高効率静音クーリングファン LCDモニター 16×2ラインスペシャルブラックバックライトLCD Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 13 TAMIYA LiFe クーリングファン セルバランスポート2 CTX Link™USBポート 入力（DC12V）ポート 温度センサーポート2 ステータスLEDとチャンネル選択 STATE チャンネル 選択 BLUE ボタン ボタンを押すとディスプレイに表示される情報を各チャンネルに切り替える事がで LEDの状態（青色） きます。 他のチャンネルが充放電中でも、そのままボタンを押して表示を切り替える事が 消灯 点灯 点滅 点滅 可能です。 ボタン横にある赤色LEDは、画面に表示されているチャンネルのLEDが点灯し ます。 （充電・放電終了及びエラーメッセージが表示されている場合は、ENTERボタンを押 充電/放電中 充電/放電終了 待機 エラー して確認を行わないと他のチャンネルに切り替えができません） Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 14 Pb(lead) On/Off Pb（lead）メニュー表示の有無の設定 Volt Meter On/Off Volt Meterメニュー表示の有無の設定 Key Tones ボタン操作時の音の有無の設定 User Setting Key Timer 充電・放電終了、エラーメッセージ、アラーム音の時間設定 Safety Timer 充電・放電時のセーフティタイマーの設定 Temp Unit 温度表示の設定（摂氏℃、華氏℉） Battery End Temp 充電・放電時の温度カット設定 Power Current 外部電源の最小容量の設定 Power Voltage 外部電源の最低電圧の設定 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 15 したら、 ボタンを押して充電を開始します。 もし、バッテリーのセル数設定が間 違っていて充電器が認識したセル数（電圧）と異なる場合は、 ボタンを押して前の 画面でバッテリーのセル数（電圧）を修正してください。 ※誤ったバッテリーのセル数の選択は、バッテリーの過充電や機器の破損の要因となるので、十分な注意してください。 ● 充電中の画面表示 バッテリータイプ/セル数 現在の充電電流 バッテリー電圧 *充電のオプション機能 充電中 ボタンを押すと、3つの情報ウィンドウが表示されます。 そのままボタンを押さなければ、5秒後に充電画面に戻ります。 LiPo 6.0A 8.35V 122mA 8:11 1. 各セルの現在の電圧 2. 入力電圧、CEV（Cell End Volt）の設定値 3. EQU Temp（機器の温度）、BAT Temp（バッテリ温度）の確認 ステータス 現在の充電容量 充電経過時間 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 16 ステータス 現在の放電容量 放電経過時間 ● 放電の停止 放電中に ボタンを2秒間押すと、放電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。 このときに ボタンを押すと、放電設定画面に進みます。 ● 放電終了後の画面表示 設定したバッテリータイプ 放電終了電圧 *バッテリーの内部抵抗と電圧の確認 放電終了後 ボタンを押すと、3つの情報ウィンドウが表示されます。 LiPo 0.0A 8.00V 1. 各セルの電圧 2800mA 12:02 2. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます） 3. バッテリー全体の抵抗値 放電完了表示 放電容量 放電時間 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 17 充電経過時間 ● 充電の停止 充電中に ボタンを2秒間押すと、充電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。 このときに ボタンを押すと、充電設定画面に進みます。 ● 充電中の充電電流の変更 充電中に ボタンを1回タッチすると、充電電流の数値が点滅します。 この時、 ボタンを押して数値を変更した後 ボタンを押すと、充電を終了せずに充電電流の変更を行う事ができます。 ● 充電終了後の画面表示 設定したバッテリータイプ ピーク電圧 *バッテリーの内部抵抗と電圧の確認 CdMh 0.0A 8.40V 充電終了後の ボタンを押すと、内部抵抗の画面が表示されます。 2800mA 12:02 （ ボタンを押すと、抵抗値を測定した後、画面に表示されます） 充電完了表示 充電容量 充電時間 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 18 -select menu 1- セル数 Charge Discharge Normal 3000mA Pb(lead) 基本モード 充電容量 メインメニューでPb(lead)を選択します。 充電(Charge)を選択後 充電するバッテリーを接続します。 ボタンを押します。 ◈ STEP 3 LCD表示について 充電電流 ：バッテリーを充電する際の電流値（A）を設定します。一般的な鉛バッテリーは、1/10Cで充電を推奨します。 （3000mAhのバッテリーは0.3A充電） バッテリー電圧 ：充電するバッテリーの電圧を設定します。 基本モード ：基本的な充電モード（固定）です。 充電容量 ：充電容量を制限する値（ｍAh）を設定します。この容量値を設定すると、設定された容量で充電が終了します。 （それ以前に満充電となった場合は、設定した容量に達していなくても充電は終了します） 走行後のバッテリーの保管充電時に使用すると便利な機能です。基本的な設定値は、バッテリーの容量よりも10％多い容量を設定します。 OFFにした場合は、この機能は作動しません。 ※すべての充電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に充電が開始されます。 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 19 放電するバッテリーを接続します。 ボタンを押します。 ◈ STEP 3 LCD表示について ：バッテリーを放電する際の電流値（A）を設定します。 放電電流 ：放電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。 バッテリーセル数 1セル当たりの電圧 ：放電を終了する1セルあたりの電圧を設定します。 ※すべての放電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に放電が開始されます。 ● バッテリーセル数の確認 充電器で認識したセル数（電圧） 充電器で認識したバッテリーのセル数（電圧）です。 充電器で認識したセル数 （電圧） 6S(12.0V) ユーザー設定のセル数（電圧） USER 6S(12.0V) ユーザーが設定したバッテリーのセル数（電圧）です。 ユーザー設定のセル数 （電圧） *充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているのを確認したら、 ボタンを押して放電を開始します。 もし、バッテリーのセル数設定が間違っていて充電器が認識したセル数（電圧）と異なる場合は、 ボタンを押して前の画面でバッテリーのセル数（電圧）を修正してください。 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 20 ボタンを押すとメモリー されます。 設定できるメニューは、次のとおりです。 （LiPo、LiFe、NiCd/ NiMh、Pb（lead）、Volt Meter） Key tones ボタン操作時の音のOｎ・Off（有無）を設定します。 - Key tones- On / Off Key timer 充電・放電終了、エラーメッセージのアラーム音の時間を設定する機能です。 - Key timer - Offにした場合、充電・放電が終了したりエラーが出るとLEDインジケータでお知らせします。 5sec Foreverに設定した場合、 ボタンを押すまでアラーム音は停止しません。 (Off, 5sec, 15sec, 30sec, Forever) Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 21 - Power Voltage - 入力電圧が設定値より低くなると、外部電源を保護するための充電器の動作を停止します。 10.0V - 12.0V 製品の保証について 本製品の初期不良や部品の欠陥については、最初の購入日から120日以内に購入した販売店または弊社にご相談ください。 （領収書等が無い場合は、保証の対象外となります） 上記の保証について、通常の消費・誤った使用・不適切な修理や改造による故障や欠陥は対象外となります。 また、下記のような事項も保証の対象外となります。 ■本製品以外の火などによる損傷 ■落下などによるケースの物理的な損傷 ■落下などによる電子部品・回路基板の物理的な損傷 ■回路基板のはんだ付け ■製品保証サービスを依頼する前に、接続や操作方法の確認ならびに各部のチェックを行ってください。 ■製品保証サービスを受けるには、購入した製品の領収書が必要です。 （領収書がない場合は、保証サービスを受けることができません） ■迅速な修理・返送を行えるよう、トラブルの症状やそのときの状況などの詳細情報ならびにお客様の住所と連絡先を記入してください。 ●修理について - 修理を依頼する際は、購入時の領収書が必要です。 - 部品の破損による修理の場合は、各部品に応じた費用が請求されます。 マッチモアレーシング（株） 〒224-0003 神奈川県横浜市都筑区中川中央1丁目33-11-1F 電話番号：045-913-7348 FAX番号：045-913-7320 www.muchmoreracing.net Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 22 0.1~10.0A x 2 방전전류 0.1~2.0A x 2 셀발란싱방전전류 200mAh/cell NiCd/NiMh 충전가능셀수 1~17 Cells LiPo/LiFe 충전가능셀수 1~6 Cells Pb 전압 6.0~24.0V 키버튼 6버튼/고감도 터치 버튼 냉각장치 IC콘트롤 트윈팬 화면 16X2 스페셜 블랙 백라이트 LCD Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 23 멸등 점등 점멸 점멸 채널이 선택되면 선택된 채널의 LED가 점등됩니다. (충/방전 종료 및 에러메시지를 안내할 경우 ENTER 버튼을 눌러 확인하지 않으면, 충/방전 중 충/방전 종료 대기 에러 다른 채널로 이동하지 않습니다) Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 24 온도 표시 설정 (섭씨 ℃, 화씨 ℉) Battery End Temp 충/방전 시 배터리 온도컷 설정 Power Current 외부 전원 공급 장치의 최소 용량을 설정 Power Voltage 외부 전원 공급 장치의 최소 전압을 설정 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 25 6.0A 8.35V 122mA 8:11 1. 각 셀의 현재 전압 2. 입력 전압, CEV(Cell End Volt)설정치 3. EQU Temp(기기 온도), BAT Temp(배터리 온도) 확인 상태 표시 현재 충전 용량 충전 경과 시간 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 26 0.0A 8.00V 1. 각 셀의 전압 2800mA 12:02 2. 각 셀의 저항값 ( 버튼을 누르면 저항값을 측정 후 화면에 보여집니다) 3. 배터리 전체 저항값 방전 완료 표시 방전 용량 방전 시간 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 27 *배터리 내부 저항 및 전압 확인 CdMh 0.0A 8.40V 충전 종료 후 중 버튼을 누르면 내부 저항 화면이 보입니다. 2800mA 12:02 버튼을 누르면 저항값을 측정 후 화면에 보여집니다) 충전 완료 표시 충전 용량 충전 시간 Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 28 주행 후 배터리 보관 충전이나 과충전 방지에 유용하게 사용됩니다. 기본적으로는 배터리의 용량보다 10%높게 설정합니다. OFF로 설정되었을 경우에는 용량 컷 기능이 해제 됩니다. ※ 모든 충전 설정을 마치고 버튼을 2초 이상 길게 누르면 배터리 체크 후 충전이 시작됩니다. Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 29 실제 사용자가 설정한 배터리의 셀 수(전압)입니다. *측정된 전압과 선택한 전압이 일치하면 버튼을 눌러 방전을 시작 합니다. 만약 사용자가 배터리 전압을 잘못 선택하여 측정된 전압과 다른 경우 버튼을 눌러 이전 화면에서 배터리 전압을 수정하시기 바랍니다. Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 30 - Key timer - 5sec Off 시에는 충/방전이 종료되거나 에러가 발생하여도 LED인디게이터만 작동하게 됩니다. Forever 설정 시 충/방전 종료 후 버튼을 누르기 전까지 부저음은 멈추지 않습니다. (Off, 5sec, 15sec, 30sec, Forever) Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 31 - 부품 파손에 의한 수리의 경우 각 부품에 따른 부품의 비용이 청구 될 수 있습니다. (주)머치모어 레이싱 410-842 경기도 고양시 일산동구 백마로 502번길 17(풍동) TEL : 031-903-0487 | FAX : 031-903-0497 www.muchmoreracing.net Muchmore Racing Co., Ltd. SUPER COMPACT DUAL PORT CHARGER/DISCHARGER...
- Page 32 www.muchmoreracing.net...
