ArchWorks ARCMASTER 436 User Manual

Architectural lighting
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCMASTER436
ARCHITECTURAL LIGHTING
Manuale Utente
User Manual
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCMASTER 436 and is the answer not in the manual?

Questions and answers

Summary of Contents for ArchWorks ARCMASTER 436

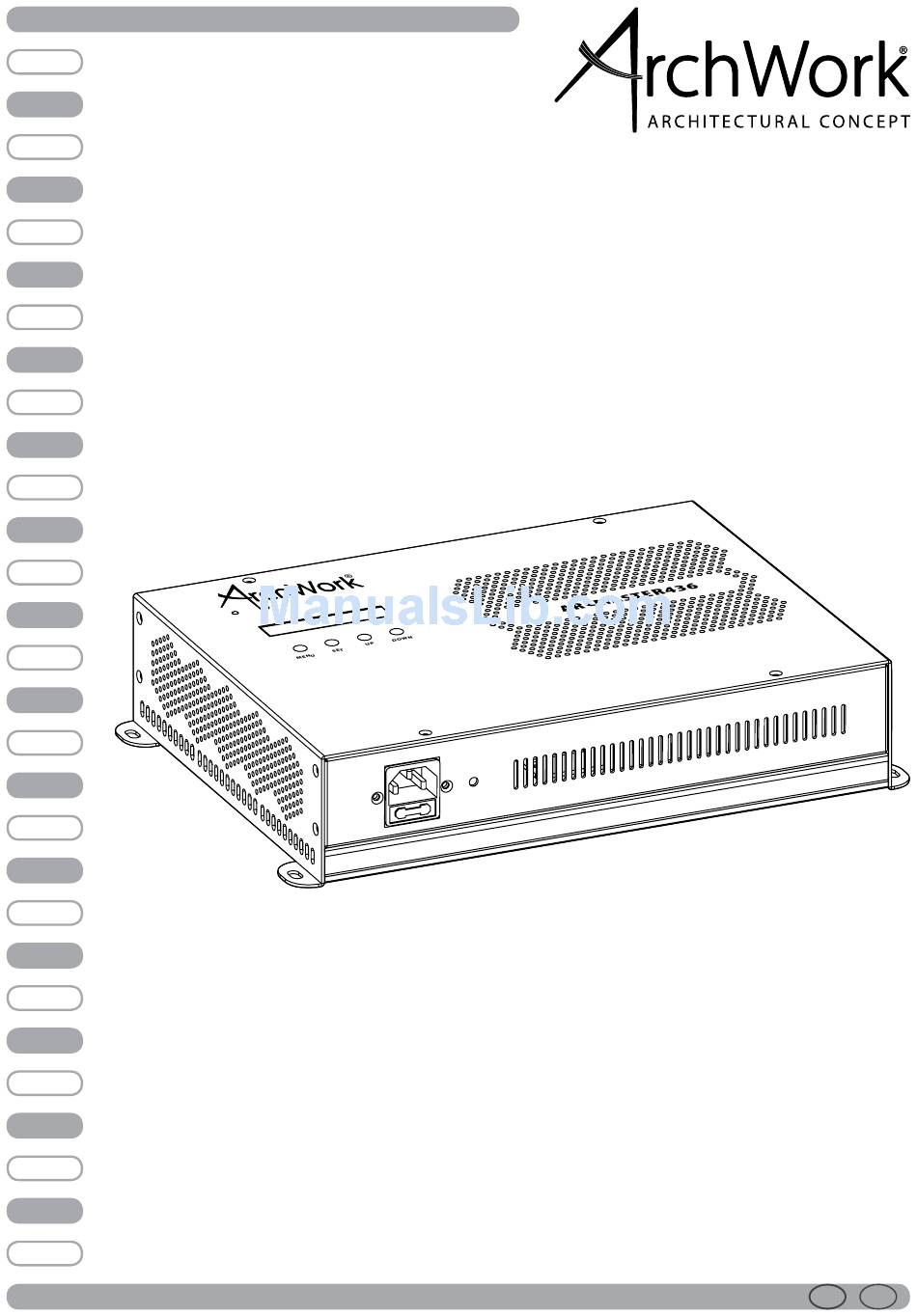

  • Page 1 ARCMASTER436 ARCHITECTURAL LIGHTING Manuale Utente User Manual...
  • Page 2 REV.002-10/11...

  • Page 3: Table Of Contents

    ARCMASTER 436 INDICE Sicurezza Avvertenze generali 4. 8 Modalità DMX Attenzioni e precauzioni per l’installazione 4. 9 Indirizzamento Informazioni generali 4. 10 Tabella canali DMX 4. 11 Editing programmi personalizzati 1 Descrizione e specifiche tecniche 4. 12 Esecuzione della programmazione 1.

  • Page 4: Avvertenze Generali

    ARCMASTER 436 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Descrizione E Specifiche Tecniche

    ARCMASTER 436 - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e di collegamenti Vista Frontale OUTPUT LINE 1 LINE 2 LINE 3 LINE 4 RS232 DMX IN DMX OUT Vista Laterale (1) POWER IN Fig.1 Vista Laterale (2) 1.

  • Page 6: Descrizione

    ARCMASTER 436 1.2 Descrizione ARCMASTER436 è un’unità di gestione e alimentazione per sistemi d’illuminazione basati su tecnologia LED. 1.3 Caratteristiche tecniche Sezione di alimentazione • Output: 4 linee di alimentazione indipendenti • Carico Max per linea: 36 x 1W (12W per colore) • Carico Max totale: 144 x 1W (48W per colore)

  • Page 7: Installazione

    ARCMASTER 436 - 2 - INSTALLAZIONE 2.1 Montaggio Il driver ARCMASTER436 deve essere collocato e fissato in modo stabile su una superficie piana non infiam- mabile per mezzo delle viti che devono essere inserite negli appositi fori sul corpo del dispositivo come mostrato nella fig3.

  • Page 8: Esempio Schema Di Connessione

    ARCMASTER 436 2.3 Esempio schema di connessione CONTROLLER ARCMASTER436 • Collegare l’uscita DMX OUT del primo ARCMASTER436 con l’ingresso DMX IN del secondo ARCMASTER436 servendosi di un cavo di segnale. • Collegare l’uscita DMXOUT del secondo ARCCELL3RGB ARCBAR12RGB ARCMASTER436 con l’ingresso DMX IN dell’...

  • Page 9: Funzioni E Impostazioni

    ARCMASTER 436 - 3 - FUNZIONI E IMPOSTAZIONI 3.1 Funzionamento Inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). Il display si accende. A questo punto, l’unità è pronta e può essere comandata da un’unità DMX di comando oppure svolgere autonomamente il suo funzionamento.

  • Page 10: Modalità Funzionamento Rgb

    ARCMASTER 436 - 4 - MODALITà FUNZIONAMENTO RGB 4.1 Struttura del menu RGB RGB 1 RGB 2 RGB 10 Play auto [001-255] RGBL 1 RGBL 2 RGBL 10 CUSTOM 1 CUSTOM 2 Play custom CUSTOM 10 [000-255] L [1] GREEN...
  • Page 11 ARCMASTER 436 PASSWORD ON/OFF ALLOW EDIT YES/NO RESET ALL YES/NO RESET CUS YES/NO RSET SCH YES/NO Settings UPLOAD PASSWORD [SA] 11/06/2011 CLOCK TIME NOW 01:01:10 [SA] 11/06/2011 EDIT TIME 01:01:10 CALIBRATION WHITE 01 R (0-255) WHITE 02 G (0-255) WHITE 09...

  • Page 12: Funzionamento In Modalità Automatica

    ARCMASTER 436 4.2 Funzionamento in modalità automatica Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente: • Premere il tasto MENU fino a quando sul display non appare [PLAY AUTO], quindi premere il tasto SET per confermare.

  • Page 13: Configurazioni Canali Dmx

    ARCMASTER 436 4.7 Configurazioni canali DMX L’ ARCMASTER436 dispone di 7 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare [PERSONALITY], quindi premere il tasto SET.

  • Page 14: Tabella Canali Dmx

    ARCMASTER 436 4.10 Tabella canali DMX RGB Channel Function in EFFECT mode Channel Function in EFFECT mode value value CUSTOM 1 121-130 0-100% 000-255 CUSTOM 2 131-140 CUSTOM 3 141-150 GREEN CUSTOM 4 151-160 0-100% 000-255 CUSTOM 5 161-170 CUSTOM 6...
  • Page 15 ARCMASTER 436 Channel Function in RGB + DMS mode Channel Function in RGB + D mode value value 0-100% 000-255 0-100% 000-255 GREEN GREEN 0-100% 000-255 0-100% 000-255 BLUE BLUE 0-100% 000-255 0-100% 000-255 MASTER DIMMER 000-255 MASTER DIMMER 000-255...

  • Page 16: Editing Programmi Personalizzati

    ARCMASTER 436 4.11 Editing programmi personalizzati Per effettuare le modifiche dei programmi personalizzati procedere come segue: • Premere il tasto MENU fino a quando sul display non appare [EDIT CUSTOM], quindi premere il tasto SET. • Selezionare il programma da modificare tra CUSTOM1 e CUSTOM10.
  • Page 17 ARCMASTER 436 RESET CUSTOM • Questa funzione resetta i programmi personalizzati. RESET SCHEDULE • Questa funzione resetta la programmazione. UPLOAD • Selezionando la funzione [UPLOAD] è possibile caricare i programmi personalizzati dalla unità corrente Master alle unità Slave. Per eseguire il trasferimento è necessario inserire la password che risulta es- sere la stessa per l’accesso principale.

  • Page 18: Modalità Funzionamento White

    ARCMASTER 436 - 5 - MODALITà FUNZIONAMENTO WHITE 5.1 Struttura del menu WHITE WARM Mood NATURAL DIM [000-255] COOL L [1] COOL[000-255] L [2] WARM[000-255] STATIC Play static PLAYING L [3] DIMM[000-255] L [4] STRB[000-20] SCHEDULE Play schedule PLAYING Dmx address...

  • Page 19: Modalità Master/Slave

    ARCMASTER 436 5.2 Modalità Master/Slave Questa modalità consente di collegare in linea più unità senza un controller. La prima unità sarà impostata come master e le altre funzioneranno come slave (SLAVE) con lo stesso effetto. • Premere il tasto MENU fino a quando sul display non appare [OPERATION].

  • Page 20: Configurazione Static

    ARCMASTER 436 5.6 Configurazione STATIC Per creare combinazioni di colore, della linea [LINEA 1 - LINEA 4] entrare nella modalità Static: • Premere il tasto MENU fino a quando sul display non appare [STAT], quindi premere il tasto SET. • Selezionare cool, warm, dimmer e strobo (Cool - Warm - Dimm - Strob) attraverso i tasti UP e DOWN.
  • Page 21 ARCMASTER 436 CALIBRATION • Selezionando la funzione [CALIBRATION] è possibile regolare le differenti temperature colore bianco. • Ci sono 5 colori bianco pre-impostati (WHITE1-WHITE5), che si possono editare usando [WARM] e [COOL]. • Premere SET per impostare il valore (000-255).

  • Page 22: Appendice

    ARCMASTER 436 - 6 - APPENDICE 6.1 Risoluzione dei problemi Problema Possibile Causa Possibile rimedio Nessuna visualizzazione • Errato collegamento dell’alimentazione • Verificare connessione di alimentazione del display • PCB principale danneggiato • Sostituire PCB principale Visualizzazione del display, ma nessuna risposta dai • PCB principale danneggiato...
  • Page 25 ARCMASTER 436 TABLE OF CONTENTS Safety General instructions 4. 8 DMX mode Warnings and installation precautions 4. 9 DMX addressing General information 4. 10 DMX control 4. 11 Editing custom programs Description and technical specifications 4. 12 Play schedule 1. 1 Operating elements and connections 4.

  • Page 26: General Instructions

    ARCMASTER 436 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 27: Description And Technical Specifications

    ARCMASTER 436 - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections Front view OUTPUT LINE 1 LINE 2 LINE 3 LINE 4 RS232 DMX IN DMX OUT Side view (1) POWER IN Fig.1 Side view (2) 1. CONTROL PANEL: 5.

  • Page 28: Description

    ARCMASTER 436 1.2 Description ARCMASTER436 is a power supply and control board for management of LED lighting system. 1.3 Technical specifications Power supply • Output: 4 independent zones • Max load each zone: 36x1W (12W per colour) • Max total load: 144x1W (48W per colour) • Connections: 4 x RJ45 connectors...

  • Page 29: Mounting

    ARCMASTER 436 - 2 - INSTALLATION 2.1 Mounting The ARCMASTER436 should be placed on a non-flammable flat surface in any orientation and fixed by the two screws. There are two mounting holes on the housing. Fig.3 2.2 Connection cables RJ45 plug...
  • Page 30 ARCMASTER 436 2.3 Example CONTROLLER ARCMASTER436 • Connect the DMX output OUT of the first unit with the DMX input IN of the second unit using a cable signal.. • Connect the DMX output OUT of ARCCELL3RGB ARCBAR12RGB the second unit with the input of the DMX IN ‘next drive until all units...

  • Page 31: Functions And Settings

    ARCMASTER 436 - 3 - FUNCTIONS AND SETTINGS 3.1 Operation Connect the supplied main cable to a socket (230 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 32: Operating Instructions Rgb

    ARCMASTER 436 - 4 - OPERATING INSTRUCTIONS - RGB 4.1 Menu structure - RGB RGB 1 RGB 2 RGB 10 Play auto [001-255] RGBL 1 RGBL 2 RGBL 10 CUSTOM 1 CUSTOM 2 Play custom CUSTOM 10 [000-255] L [1]...
  • Page 33 ARCMASTER 436 PASSWORD ON/OFF ALLOW EDIT YES/NO RESET ALL YES/NO RESET CUS YES/NO RSET SCH YES/NO Settings UPLOAD PASSWORD [SA] 11/06/2011 CLOCK TIME NOW 01:01:10 [SA] 11/06/2011 EDIT TIME 01:01:10 CALIBRATION WHITE 01 R (0-255) WHITE 02 G (0-255) WHITE 09...

  • Page 34: Operation In Automatic Mode

    ARCMASTER 436 4.2 Operation in automatic mode If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MENU so many times until the display shows [AUTO], then press the button SET.

  • Page 35: Dmx Configurations

    ARCMASTER 436 4.7 DMX configurations ARCMASTER136 is equipped with 7 DMX configuration. • Press the button MENU so many times until shows [PERSONALITY], and press the button SET to confirm. • Select the desired DMX configuration (EFFECT - RGB - RGB+D - RGB+DMS - RGB+LINE - RGB+LINE+DMS - SOLID) through the buttons UP and DOWN.

  • Page 36: Dmx Control

    ARCMASTER 436 4.10 DMX control - RGB Channel Function in EFFECT mode Channel Function in EFFECT mode value value CUSTOM 1 121-130 0-100% 000-255 CUSTOM 2 131-140 CUSTOM 3 141-150 GREEN CUSTOM 4 151-160 0-100% 000-255 CUSTOM 5 161-170 CUSTOM 6...
  • Page 37 ARCMASTER 436 Channel Function in RGB + DMS mode Channel Function in RGB + D mode value value 0-100% 000-255 0-100% 000-255 GREEN GREEN 0-100% 000-255 0-100% 000-255 BLUE BLUE 0-100% 000-255 0-100% 000-255 MASTER DIMMER 000-255 MASTER DIMMER 000-255...

  • Page 38: Editing Custom Programs

    ARCMASTER 436 4.11 Editing custom programs To make changes to the custom programs proceed as follows: • Press the MENU button until the display shows [EDIT CUSTOM], then press the SET button. • Select the program to be changed between CUSTOM1 and CUSTOM10.
  • Page 39 ARCMASTER 436 RESET CUSTOM • This function resets the custom programs. RESET SCHEDULE • This function resets the programming. UPLOAD • Selecting the [UPLOAD] you can load custom programs from the current Master to Slave units. To trans- fer you must enter the password that appears to be the same for the main entrance.

  • Page 40: Operating Instructions White

    ARCMASTER 436 - 5 - OPERATING INSTRUCTIONS - WHITE 5.1 Menu structure - WHITE WARM Mood NATURAL DIM [000-255] COOL L [1] COOL[000-255] L [2] WARM[000-255] STATIC Play static PLAYING L [3] DIMM[000-255] L [4] STRB[000-20] SCHEDULE Play schedule PLAYING...

  • Page 41: Master/Slave Mode

    ARCMASTER 436 5.2 Master/Slave Mode This mode will allow you to link up the units together without a controller. The first unit will be set as master and (SLAVE) the others work as slaves with the same effect. • Press the button MENU so many times until the display shows [OPERATION], and press the button SET to confirm.

  • Page 42: Static Configuration

    ARCMASTER 436 5.6 STATIC configuration To create the programs from [LINEA 1 - LINEA 4]: • Press the MENU button until the display shows [PLAY STATIC], then press the SET button. • Select cool, warm, dimmer and strobe (Cool - Warm - Dimm - Strob) through the UP and DOWN.
  • Page 43 ARCMASTER 436 CALL • Selecting the [CALIBRATION], you can adjust the white different temperatures. • There are 5 pre-set white (WHITE1-WHITE5), that can be edited using [WARM] and [COOL]. • Press SET to change the value (000-255). TIME NOW • Select the [TIME NOW] to display the current date and time.

  • Page 44: Appendix 6. 1 Trouble Shooting

    ARCMASTER 436 - 6 - APPENDIX 6.1 Trouble shooting Trouble Possible cause Possible remedy • Wrong power connection • Check power connection No screen display • Main PCB damaged • Replace the main PCB Viewing the display, but no response from • Main PCB damaged...
  • Page 45 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 48 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
