Summary of Contents for EM Phaser ECP25xT4

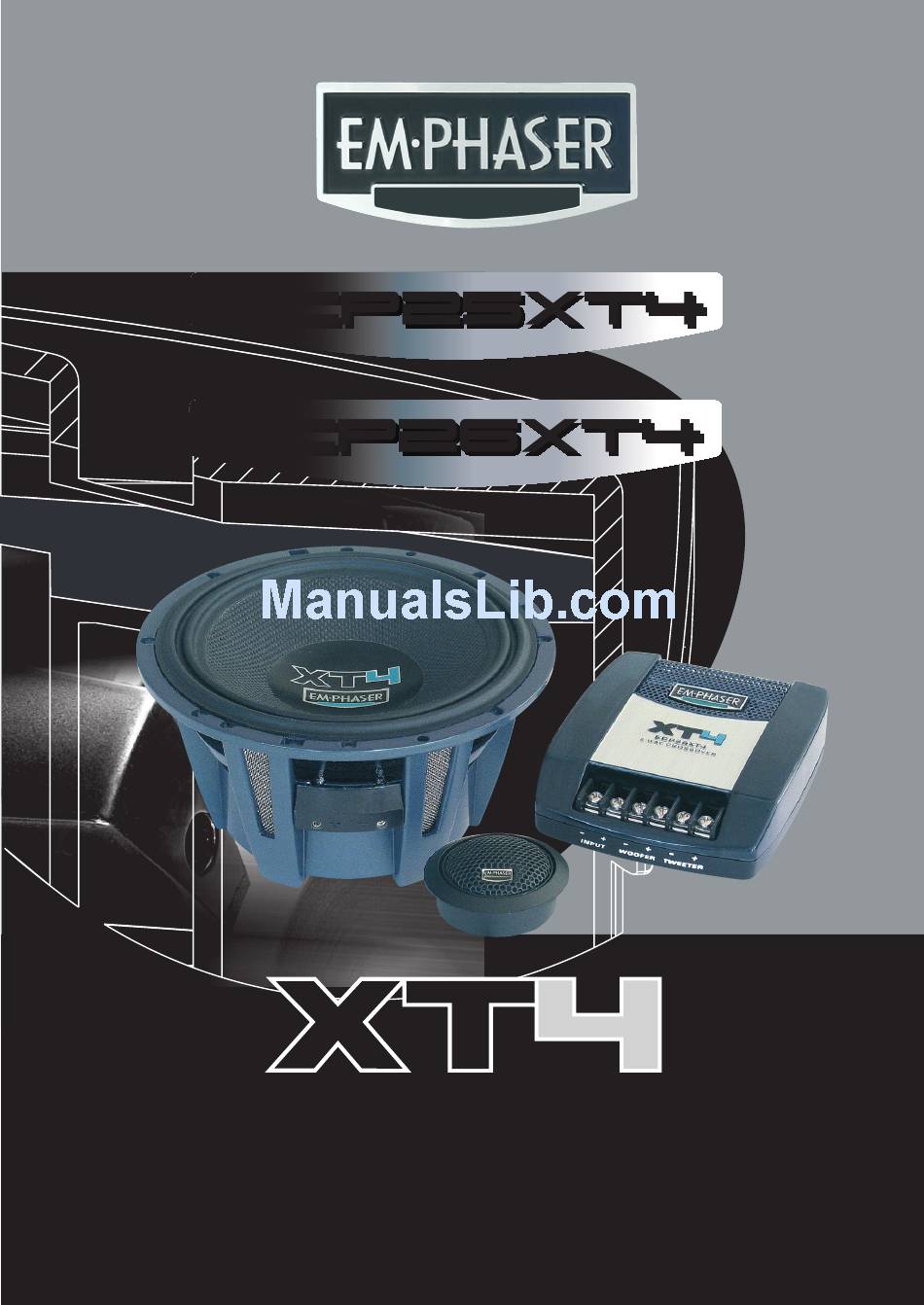

- Page 1 ECP25xT4 ECP25xT4 ECP26xT4 ECP26xT4 TWO WAY COMPONENT SYSTEMS INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Page 2: Table Of Contents
Herzlichen Glückwunsch! Zum Kauf dieses EMPHASER ECP-XT4 2-Weg Komponenten-Systems. Falls Sie beabsichtigen das System selbst einzubauen bitten wir Sie, sich eingehend mit den nachfol- gend im Detail beschriebenen Montage- und Einstellmöglichkeiten dieses Lautsprechersets vertraut zu machen. Falls Sie weitere Fragen zu diesem 2-Wege Lautsprechersystem haben, lassen Sie sich von Ihrem EMPHASER Händler beraten. -
Page 3: Technische Merkmale
■ OSRAM HPCCR HOCHTONSCHUTZELEMENT LIEFERUMFANG Kontrollieren Sie, ob sich alle unten gelisteten Teile in der Verpackung befinden. Das System besteht aus folgenden Einzel-Komponenten: • 2 Tiefmitteltöner ECP25XT4 / ECP26XT4 • 2 Hochtöner ECP-XT4 mit Montageadaptern • 2 Frequenzweichen ECP25XT4 / ECP26XT4 •... -
Page 4: Generelle Info's
GENERELLE INFO’S Der erste Schritt einer erfolgreichen Installation ist, die akustisch optimalen Einbauplätze aus- zuwählen. Berücksichtigen Sie für die Montage der Tiefmitteltöner die vom Hersteller des Autos vorgesehenen Einbauplätze, oder besorgen Sie sich ein stabiles fahrzeugspezifisches Doorboard aus MDF, um die Tiefmitteltöner möglichst stabil und fest an den Vordertüren montieren zu können. Sollten Sie ein Doorboad zur Montage des Kompo-Sets in Erwägung ziehen, lassen Sie sich von ihrem EMPHASER Händler beraten! –... -
Page 5: Montage Der Hochtöner
MONTAGE DER HOCHTÖNER Der Montageort der Hochtöner im Fahrzeug hat einen deutlich hörbaren Einfluss auf die Räumlichkeit und die Tonalität der Musikwiedergabe. In Abhängigkeit zur relativen Höhre des Hochtöner Mon- tageortes ergeben sich unterschiedliche Pegel im Hochtonbereich, welche auf der Frequenzweiche durch einen Jumper angepasst werden können. -
Page 6: Montage Der Tiefmitteltöner
MONTAGE DER TIEFMITTELTÖNER Entfernen Sie die Originalabdeckungen aus Kunststoff und entfernen Sie – falls vorhanden - die Originallautsprecher. In Abhängigkeit zur Fahrzeugmarke/Typ ist es manchmal erforderlich, die gesamten Türverkleidungen komplett zu demontieren, damit die Montageöffnungen für die Tiefmit- teltöner zugängig werden. Sollte dies der Fall sein, empfiehlt es sich vorher beim Kfz-Fachhandel eine handvoll der Befestigungsclipse aus Kunststoff für die Türverkleidungen zu besorgen. -
Page 7: Nach Abschluss Aller Montagearbeiten
Abb.: Jumperposition Nun sollte abschliessend noch die akustisch korrekte Polung der beiden Hochtöner ausgetestet werden. Je nach Abstand der Tiefmitteltöner zu den Hochtönern und dem Abstand zum Hörplatz kann ein Umpolen BEIDER Hochtöner an der Frequenzweiche den besseren Klang zu Folge haben. Ein kurzer Klangvergleich der beiden Anschluss-Optionen –... -
Page 8: Technical Design Features
■ NDFEB NEODYMIUM MAGNET MOTOR ■ CAST ALUMINUM TWEETER HOUSING ■ FLAT- AND FLUSH MOUNTING ADAPTORS INCLUDED ■ LOW VISCOSITY FERROFLUID CROSSOVER ECP25XT4 ■ TWEETER ATTENUATION BY 4-POSITION JUMPER ■ GLASFIBER EPOXY CIRCUIT BOARD ■ MKP POLYPROPYLENE METAL-FILM CAPACITOR ■ LOW TOLERANCE METAL-OXIDE RESISTORS ■... -
Page 9: Set Content
SET CONTENT Unpack the loudspeakers, crossovers and accessories and check if all parts are contained and undamaged, as listed below: • 2 mid/woofers ECP25XT4 / ECP26XT4 • 2 tweeters ECP-XT4 tweeters with mounting adapters • 2 crossovers ECP25XT4 / ECP26XT4 •... -
Page 10: Tweeter Mounting
TWEETER MOUNTING The tweeter mounting location inside the car exhibits a distinct and audible influence on the front staging and tonality of the component system, overriding the system inherent sound quality. Depen- ding what loaction you choose to mount your tweeters, the front staging is going to be precise or messed-up. -
Page 11: Mid/Woofer Mounting
MID/WOOFER MOUNTING Remove the factory grilles of the front door and remove – if applicaple - the factory installed full range speakers or mid/woofers. Depending on the car brand and type, it is sometimes unavoidable to remove the complete doorpanels to gain full access to the speaker openings. If this is the case, you should buy some spare plastic clips for remounting of the door panels after your install is complete, as these clips tend to break quite easily. -
Page 12: Installation Completed
Fig.: Jumperposition Finally, you should determine the acoustically correct in-phase connection of the tweeters. This depends on several factors, for example in what loaction the tweeters have been mounted, or upon the relative distance between tweeter, mid/woofer and listener. You should invert BOTH tweeter wires at the terminals of the crossovers, or else connect the tweeter wires BOTH electrically in-phase. -
Page 13: Technische Daten
TECHNICAL SPECIFICATIONS ECP25XT4 ECP26XT4 Nominal Size 5 ¼" (13 cm) 6 ½" (16.5 cm) Configuration / System 2-Way 2-Way Peak Power Handling 175 W 200 W Continuous Power Handling 150 W 175 W Crossover Slopes (MW/TW) 12/12 dB/oct. 12/12 dB/oct. -
Page 14: Garantiebedingungen
WARRANTY EMPHASER Inc., Wyoming, Michigan USA warrants this ECP-XT4 component speaker system and it’s parts, to be free of defects in materials and workmanship for TWO YEARS from the date of purchase at retail, contingent upon being properly installed and approved by an authorized EM- PHASER dealer. -
Page 15: Garantiekarte
File: RZ Blister ECB2 WARRANTY CARD / GARANTIEKARTE Date: 3.04.97 Größe: 125 mm B x 275 mm H Model name: ❏ ❏ COMPONENT SYSTEMS ECP25XT4 ECP26XT4 Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Dealer’s address &... - Page 16 Emphaser Inc., Wyoming, Michigan, U.S.A.
