Summary of Contents for Zonix FP4640 Series

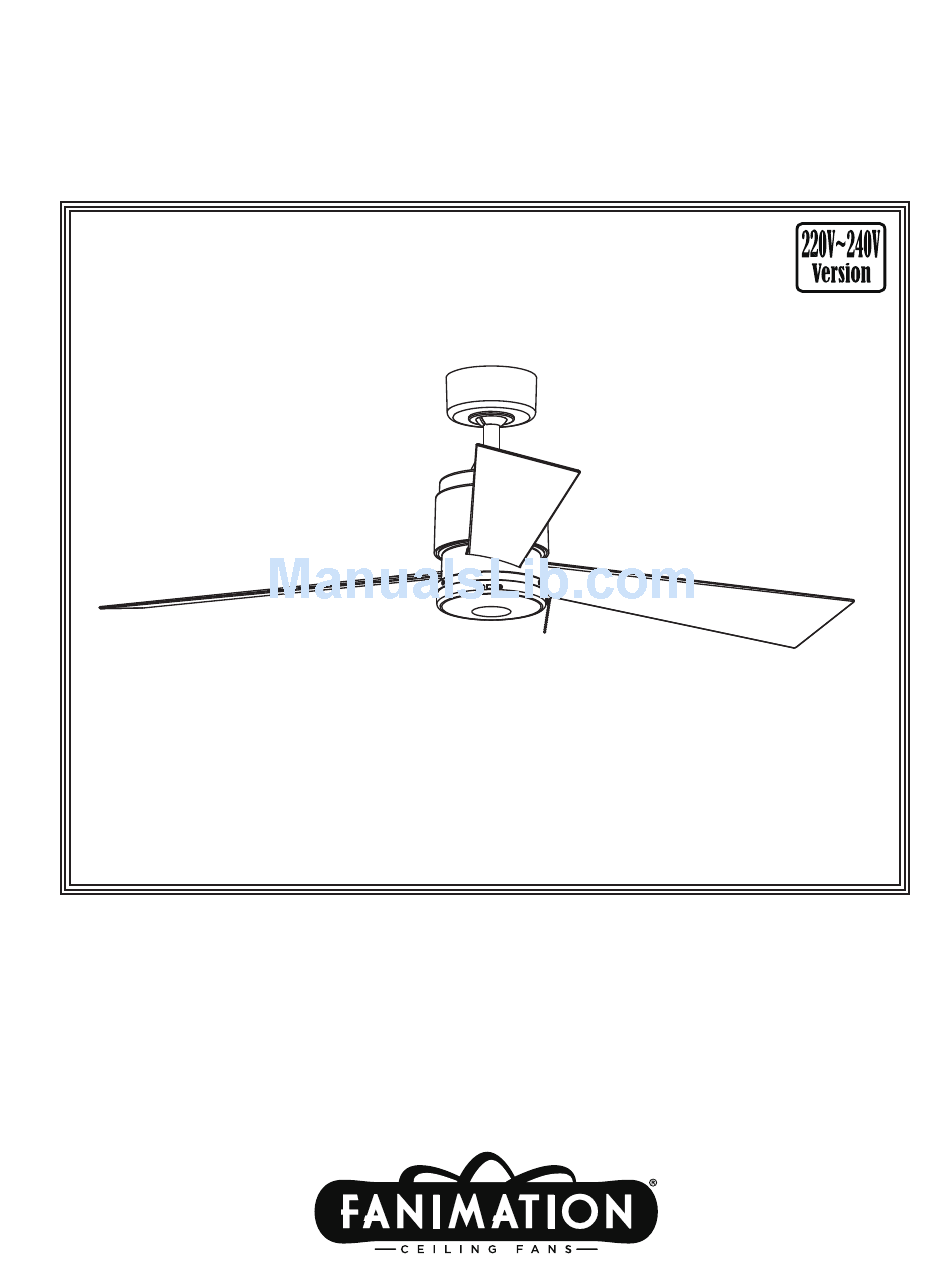

- Page 1 The Zonix ™ Wet Location Ceiling Fan Net Weight 6.7 kg (14.7 lbs) Model No. FP4640**-220 OWNER’S MANUAL READ AND SAVE THESE INSTRUCTIONS...
-
Page 2: Table Of Contents
Important Safety Instructions WARNING: To avoid fire, shock and serious personal injury, follow these instructions. 1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams. 2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power from being switched on accidentally. -
Page 3: Tools Needed For Assembly
This manual is designed to make it as easy as possible for you to assemble, install, operate, and maintain your ceiling fan Tools Needed for Assembly Materials • One Phillips head screwdriver • One wire stripper Wiring outlet box and box connectors must be of type required by local code. -
Page 4: Energy Effi Cient Use Of Ceiling Fans
Energy Effi cient Use of Ceiling Fans Ceiling fan performance and energy savings rely Using the Ceiling Fan Year Round heavily on the proper installation and use of the ceiling Summer Season: Use the ceiling fan in the counter- fan. Here are a few tips to ensure efficient product clockwise direction. -
Page 5: How To Assemble Your Ceiling Fan
How to Assemble Your Ceiling Fan 1. Remove the hanger ball by loosening the setscrew in the hanger ball until the ball falls freely down the Hanger downrod. Remove the pin from the downrod, then Ball remove the hanger ball. Retain the pin and hanger ball for reinstallation in Step 5. -
Page 6: How To Hang Your Ceiling Fan
How to Assemble Your Ceiling Fan (continued) 6. Before installing fan, measure up approximately 6-9 inches above top of downrod/hanger ball assem- bly. Cut off excess wire and strip back insulation 1/2” from end of wire. (Figure 6) NOTE: All set screws must be checked and retightened where necessary before installation. -
Page 7: How To Wire Your Ceiling Fan
How to Wire Your Ceiling Fan If you feel that you do not have enough electrical wiring knowledge or experience, have your fan installed by a licensed electrician. WARNING To avoid possible fire or shock, be sure electricity is turned off at the main fuse box before wiring. MAIN FUSE BOX (Figure 11) ▲WARNING... -
Page 8: Mounting The Fan Blades And Cover Switch Assembly
Mounting the Fan Blades and Cover Switch Cup Assembly WARNING To reduce the risk of personal injury, do not bend the blades when installing, balancing or cleaning the fan. Do not insert foreign objects in between the rotating blades. 1. Securely fasten the three blades with phillips-head screws with flat washers. -
Page 9: Maintenance
Mounting the Fan Blades and Cover Switch Cup Assembly (continued) 5. Assemble the switch cover assembly onto the support cover switch cup with three screws provided. (Figure 18) Figure 18 Screw (3) Maintenance Periodic cleaning of your new ceiling fan is the only CAUTION maintenance that is needed. -
Page 10: Parts List
Parts List Model FP4640**-220 Ref. # Description Part # Hanger Bracket Assembly with Screws AP255BL-220 Downrod/Hanger Ball Assembly ADR1-45** P464001** Ceiling Canopy Canopy Screw Cover AP260** Motor Coupling Cover AP801202** AMA4640**-220 Fan Motor Assembly c t i AP464007**-220 Blade Set (3) AP464005** Hardware Bag Containing: Blade Balance Kit (BALKT) -
Page 11: Exploded-View Illustration
The Zonix ™ Model FP4640**-220 Exploded-View Figure 1 NOTE: The illustration shown is not to scale or its actual confi guration may vary. Product/parts are subject to change without notice. -
Page 12: Trouble Shooting
Trouble Shooting WARNING For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan. Trouble Probable Cause Suggested Remedy 1. Fuse or circuit breaker blown. 1. Check main and branch circuit fuses or circuit breakers. 2. - Page 14 10983 Bennett Parkway Zionsville, IN 46077 (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website @ www.fanimation.com Copyright 2013 Fanimation 2013/07 V.01...
- Page 15 The Zonix ™ Ventilador de techo para ubicaciones húmedas Versión Peso neto 14.7 lbs (6.7 kg) Modelo N.º FP4640**-220 MANUAL DEL PROPIETARIO LEA Y GUARDE ESTAS INSTRUCCIONES...
- Page 16 Instrucciones de seguridad importantes ADVERTENCIA: Siga estas instrucciones para prevenir incendios, descargas eléctricas y lesiones personales graves. Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de ensamblaje adjuntos. Antes de llevar a cabo el mantenimiento o la limpieza de la unidad, desconecte la electricidad en el panel de servicio y bloquee los medios de desconexión del mismo para evitar que se active accidentalmente.
-
Page 17: Instrucciones Para El Desempaque
Este manual está diseñado para facilitar al máximo el ensamblaje, la instalación, el funcionamiento y el mantenimiento de su ventilador de techo. Herramientas necesarias Materiales para el ensamblaje La caja de distribución eléctrica y los conectores de la caja deben ser del tipo •... -
Page 18: Uso Eficiente De La Energía En Ventiladores De Techo
Uso eficiente de la energía en ventiladores de techo El nivel de rendimiento y ahorro de energía de los Uso del ventilador de techo todo el año ventiladores de techo dependen de su correcta instalación y uso. A continuación le presentamos algunas sugerencias En verano: Use el ventilador de techo en sentido contrario a para asegurar un rendimiento eficiente del producto. -
Page 19: Cómo Ensamblar El Ventilador De Techo
Cómo ensamblar el ventilador de techo 1. Afloje el tornillo de fijación de la semiesfera para lograr que ésta pueda desplazarse libremente por Pasador el barral. Retire el pasador del barral y luego extraiga Bola para colgar la semiesfera. Conserve el pasador y la semiesfera para su reinstalación en el Paso 5 (Figura 1). -
Page 20: Cómo Colgar El Ventilador De Techo
Cómo ensamblar el ventilador de techo (cont.) Antes de instalar el ventilador, mida aproximadamente de 15 a 23 cm (de 6 a 9 pulgadas) por encima de la parte superior de la unidad del barral/de la semiesfera. Corte el excedente de cable y pele 1,2 cm (½˝) del aislamiento a partir del extremo del cable. -
Page 21: Cómo Realizar La Instalación Eléctrica Del Ventilador De Techo
Cómo realizar la instalación eléctrica del ventilador de techo: cadena de encendido/apagado Si siente que no posee la experiencia o los conocimientos eléctricos necesarios, contrate a un electricista autorizado para instalar el ventilador. ADVERTENCIA Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté... -
Page 22: Montaje De Las Aspas Del Ventilador Y El Interruptor De La Cubierta
Montaje de las aspas del ventilador y el interruptor de la cubierta ADVERTENCIA Para reducir el riesgo de lesiones personales, no doble los soportes de aspas al instalarlos, balancear las aspas o limpiar el ventilador. No coloque objetos extraños entre las aspas del ventilador en funcionamiento. -
Page 23: Limpieza De Las Aspas
Montaje de las aspas del ventilador y el interruptor de la cubierta (cont.) 5. Ensamble la cubierta de la caja del interruptor al interruptor de la cubierta del soporte con tres tornillos incluidos. (Figura 18) Figura18 Tornillo (3) Mantenimiento El único mantenimiento necesario para el ventilador de PRECAUCIÓN techo es una limpieza periódica. -
Page 24: Lista De Piezas
Lista de piezas Modelo N.° FP4640**-220 N.° de Ref. Descripción Pieza N.º Unidad del soporte de suspensión AP255BL-220 ADR1-45** Unidad del barral/de la semiesfera P464001** Capuchón de techo AP260** Cubierta para el tornillo del capuchón Cubierta de unión del motor AP801202** Unidad del motor del ventilador AMA4640**-220... -
Page 25: Ilustración Del Despiece
The Zonix ™ Modelo FP4640**-220 Despiece Figura 1 NOTA: la ilustración que se muestra no está hecha a escala y su configuración real puede variar. Producto / partes están sujetas a cambios sin previo aviso. -
Page 26: Solución De Problemas
Solución de problemas ADVERTENCIA Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de solucionar problemas en su ventilador. Problema Causa posible Solución sugerida El fusible o el disyuntor están fundidos. Revise los fusibles del circuito principal y derivado o los disyuntores. - Page 28 10983 Bennett Parkway Zionsville, IN 46077 Llame Sin Cargo al (888) 567-2055 FAX (866) 482-5215 Desde fuera de los EE.UU. llame al (317) 733-4113 Visite nuestro sitio Web en www.fanimation.com Copyright 2013 Fanimation 2013/07 V.01...
