Summary of Contents for Shuttle SCD-420

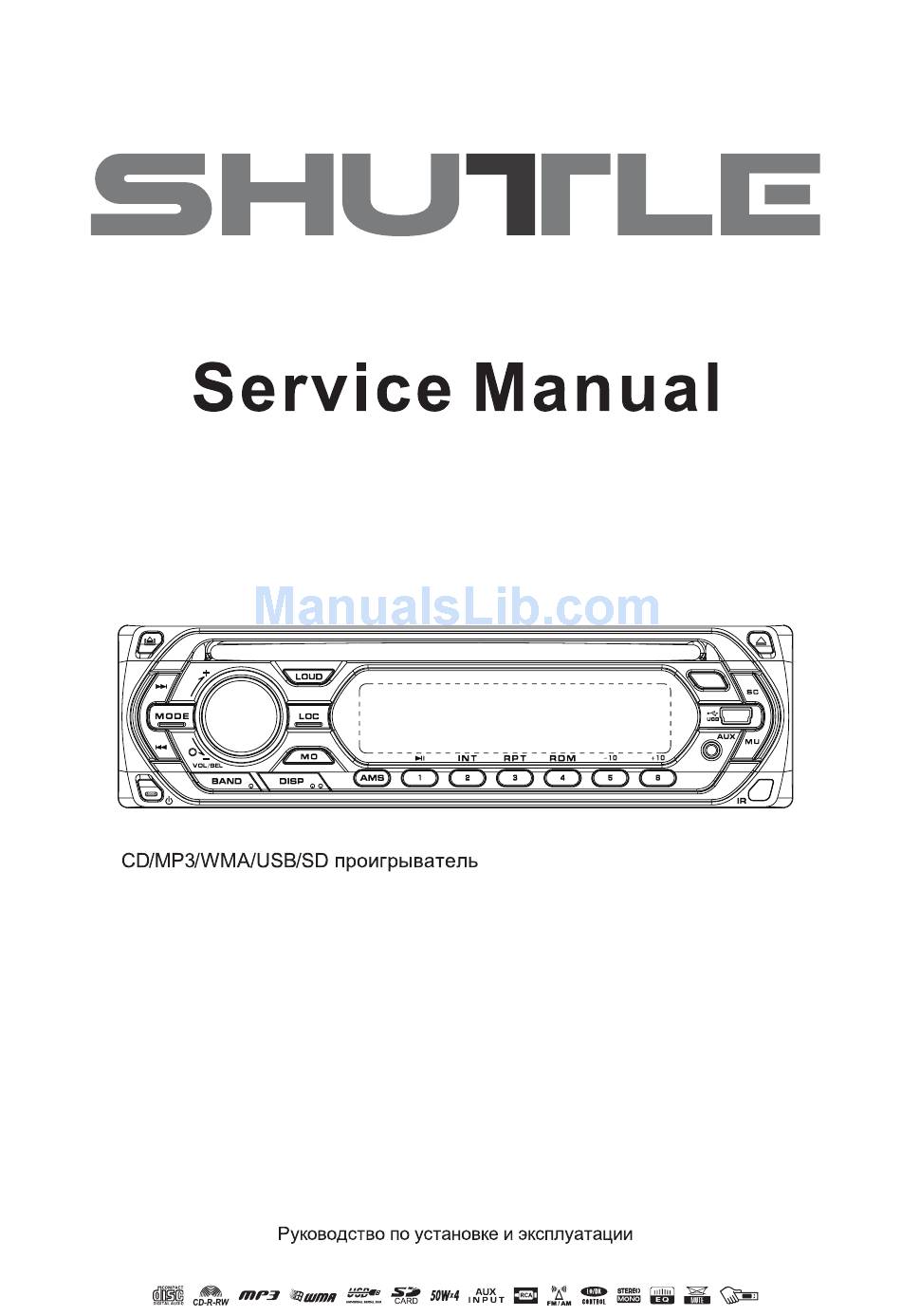

- Page 1 SCD-420...
- Page 3 General Power Supply Requirements: DC 14 , Negative Ground Load Impedance 4 ohms Maximum Output Power: 25W x 4(CH) Chassis Dimensions: 178 x 130x 50mm (W x D x H) Current Drain: Tone Controls Bass (at 100Hz): +10dB / -10dB Treble (at 10K): +10dB / -10dB CD Player...
- Page 19 06-108218-2001-0W-N 8218MB MP3(4*25W)数码IC6621+ISO插座 04-042334-0100 4.2336MHZ 插件晶体 30PPM S形 04-032768-0100 插件 32.768KHZ 圆柱形晶体 3X8MM 07-113060-0101 热敏电阻 300mA 60V T60-030 08-210222-1029 电解电容 16V 2200UF ±20% 10*20 08-210471-1000 电解电容 470UF/16V ±20% φ8*7mm 10-090435-0201 插件三极管 2SD435 TO-251 40V，3A，10W( 塑封) 11-TG7533-0H00 TG7533 TO-92 11-037388-0600 IC TDA7388 12-115401-0000 普通二极管...
- Page 20 07-080223-9900 贴片电阻 0603 07-080224-9900 贴片电阻 220K 5% 0603 07-080270-9900 贴片电阻 27R 5% 0603 07-080332-9900 贴片电阻 3K3 5% 0603 07-080390-9900 贴片电阻 39 5% 0603 07-080392-9900 贴片电阻 3K9 0603 5% 07-080393-9900 贴片电阻 39K 5% 0603 07-080472-9900 贴片电阻 4K7 5% 0603 07-080473-9900 贴片电阻 47K 0603 07-080474-9900 贴片电阻 ...
- Page 21 09-088225-1300 贴片电容 225 10% 0603 10v 09-088471-1300 贴片电容 470P/50V 0603 ±5％ 09-088561-1300 贴片电容 560P/50V 0603 ±5％ 09-088684-1300 贴片电容 684/16V 0603 ±10％ 10-011015-0125 贴片三极管 2SA1015(SOT-23 8550) 10-011815-0125 贴片三极管 2SC1815(SOT-23 8050 ) 10-021132-1280 贴片三极管 SOT-89,2SB1132 11-002309-0H00 TG2309 场效应管 ST-89 11-008035-0500 S5L8035U IC-TQFP128 三星解码 11-009018-0400 MCU-E9018 SOP16 MCU 主芯片 11-004064-0200 SSOP-54 1X16=16M内存...
- Page 22 09-088180-1300 贴片电容 18/50V 0603 ±5% 09-088100-1300 贴片电容 10P/50V 0603 ±5％ 09-088102-1300 贴片电容 102/50V 0603 ±10% 09-088103-1300 贴片电容 103/50V 0603 ±10％ 09-088104-1300 贴片电容 104/25V 0603 ±10％ 09-088105-1300 贴片电容 105/16V 0603 ±10％ 09-088220-1300 贴片电容 22P/50V 0603 ±5% 09-088568-1300 贴片电容 5.6P/50V 0603 ±5％ 09-088224-1300 贴片电容...
- Page 23 07-080473-9900 贴片电阻 47K 0603 07-080331-9900 贴片电阻 330 5% 0603 07-080102-9900 贴片电阻 1K 5% 0603 09-088102-1300 贴片电容 102/50V 0603 ±10% 09-088104-1300 贴片电容 104/25V 0603 ±10％ 11-475823-0500 LP75823 11-006523-0500 液晶屏驱动IC SC 6523（通用） 17-020603-0207 贴片灯3.3V LED 0603绿光 34-020305-0020 USB2.0接口(MINI)（卷带封装） 14-506612-0000 按制 贴片6*4.3MM（卷带封装） 06-708218-1001-0-N PY-8218U-SB 14-300112-0000 碟到位开关...
- Page 24 07-080152-9900 贴片电阻 1K5 5% 0603 74-822801-1005 CD MP3遥控 SHUTTLE 75-020000-1700 SHINNY CD机芯...
- Page 27 EXPLODED DRAWING INSTRUCTION...
- Page 28 90-D6138U-0106 PY-D6138U 主结构料 B3-2010-38C 40-046118-0002 装饰框，ABS 777D/BLACK，喷亚黑油 40-216118-0001 基座(有SD卡，18PIN)，ABS 777D，丝印银字 41-686128-0001 SD卡透光架（有SD卡时用） 喷透明白油 41-786118-0000 锁扣,ABS 777D/黑色 41-796118-0000 推杆,ABS 777D/黑色 43-016118-0110 面盖0.6MM G.S.S 43-026118-0110 底盖 0.6MM G.S.S 43-066118-0111 左侧架 1.0MM G.S.S(新方案，半截主板） 43-076118-0110 右侧架 1.0MM G.S.S 43-086118-0110 后侧架A（4X25W，14PIN） 1.0MM G.S.S 43-611801-0003 散热片，（4*25W 14PIN用）铸铝 44-016118-0100 机芯前支架...
- Page 29 左碟口透光架，底部喷白 41-686138-0001 右碟口透光架，底部喷白 41-696138-0001 遥控窗盖头 喷紫色209C 41-716128-0000 LCD导光板,ACRYLIC/透明 41-726128-0001 LCD支架,ACRYLIC，内表面喷反光白油 44-066128-0100 LCD支架,0.4MM 铁片,表面锔黑油 45-010036-0300 出盒弹簧 线径φ0.3 镜片(无LOGO槽），PMMA，银字黑底（877C），丝印银字 47-016138-1012 “-10/+10\SHUTTLE” 型号：SCD-420 48-016128-0100 散光片（表面磨砂，PC，0.1t），丝印黑边 56-194178-0063 VOL橡胶环 59-022301-2010 自攻锁紧螺丝ST2x10PAZh，黑色 69-038128-6000 AUX垫 8x8x6 69-028118-2000 遥控头垫 EVA 5*5*2mm 单面EVA 69-038118-2000 遥控头遮光EVA，7X7X3mm，内径φ4.5mm 90-D6138U-0301 PY-D6138U 包材 B3-2010-38C 40-056118-0000 眼镜盒...
- Page 30 FRONT-R SPEAKER(+)(-) GRAY/BLK 63-128118-0501 REAR-L SPEAKERL(+)(-) GREEN/BLK 63-138118-0901 FRONT-L SPEAKER(+)(-) WHT/BLK 63-148118-0902 LEFT RCA LABEL 白底黑字（只一组RCA时用） 63-158118-0201 RIGHT RCA LABEL 红底黑字（只一组RCA时用） 63-208118-0401 光头贴纸 YELLOW/BLK 63-228118-0401 电器危害贴纸 YELLOW/BLK 63-268118-0201 机芯螺丝封条 63-B10038-03-01 机面贴纸，型号:SCD-420 64-B10038-01-01 保修卡 65-B10038-03-01 卡通箱(扣底用)B=B 5pcs(470X239X295mm)型号:SCD-420 彩盒(扣底上开盖)225x90x275MM(250g裱B9加强过哑胶局 66-B10038-03-01 部UV) 型号:SCD-420...
