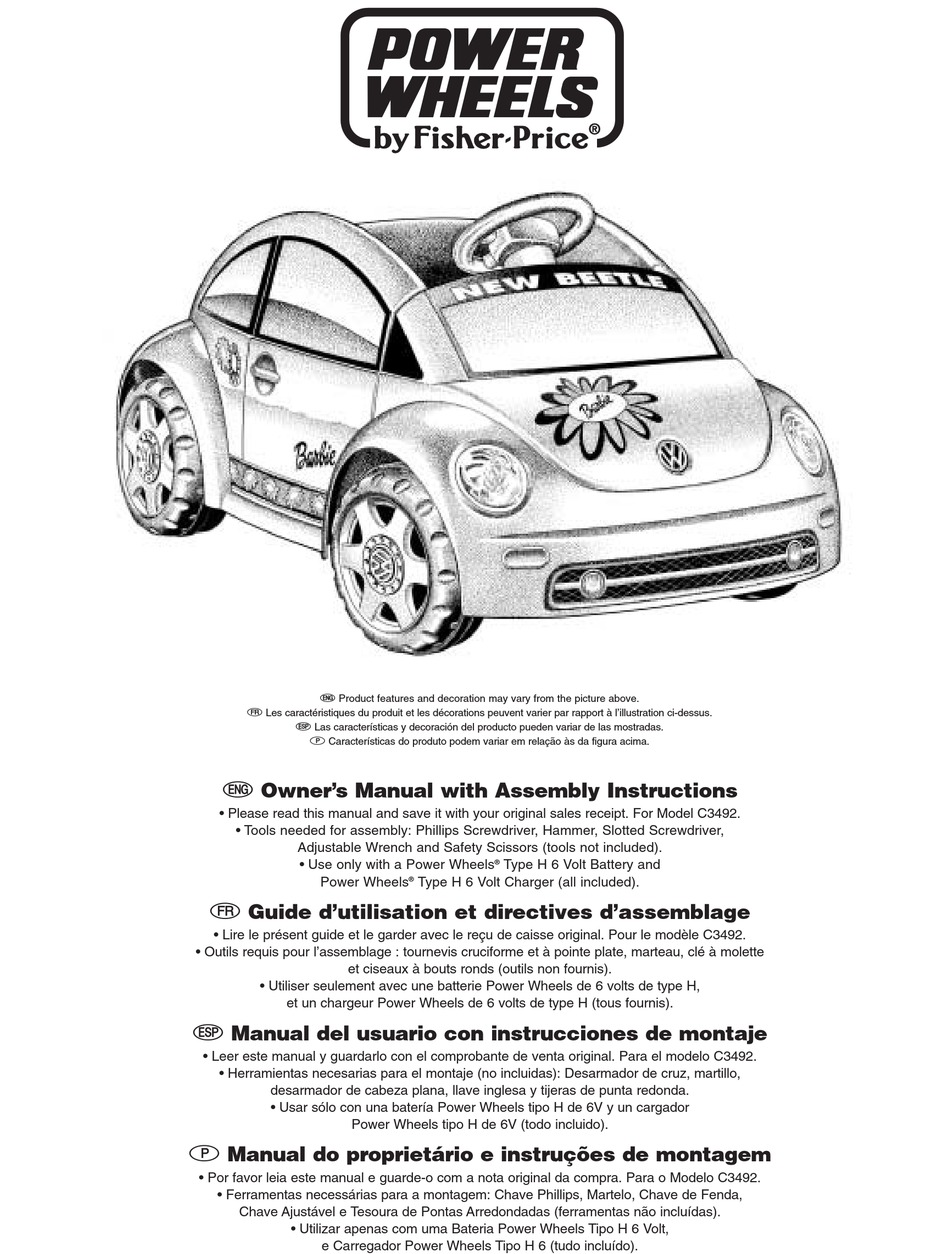

e Product features and decoration may vary from the picture above.
f Les caractéristiques du produit et les décorations peuvent varier par rapport à l'illustration ci-dessus.
S Las características y decoración del producto pueden variar de las mostradas.
P Características do produto podem variar em relação às da figura acima.
e Owner's Manual with Assembly Instructions
• Please read this manual and save it with your original sales receipt. For Model C3492.
• Tools needed for assembly: Phillips Screwdriver, Hammer, Slotted Screwdriver,
Adjustable Wrench and Safety Scissors (tools not included).
• Use only with a Power Wheels
Power Wheels
f Guide d'utilisation et directives d'assemblage
• Lire le présent guide et le garder avec le reçu de caisse original. Pour le modèle C3492.
• Outils requis pour l'assemblage : tournevis cruciforme et à pointe plate, marteau, clé à molette
et ciseaux à bouts ronds (outils non fournis).
• Utiliser seulement avec une batterie Power Wheels de 6 volts de type H,
et un chargeur Power Wheels de 6 volts de type H (tous fournis).
S Manual del usuario con instrucciones de montaje
• Leer este manual y guardarlo con el comprobante de venta original. Para el modelo C3492.
• Herramientas necesarias para el montaje (no incluidas): Desarmador de cruz, martillo,
desarmador de cabeza plana, llave inglesa y tijeras de punta redonda.
• Usar sólo con una batería Power Wheels tipo H de 6V y un cargador
Power Wheels tipo H de 6V (todo incluido).
P Manual do proprietário e instruções de montagem
• Por favor leia este manual e guarde-o com a nota original da compra. Para o Modelo C3492.
• Ferramentas necessárias para a montagem: Chave Phillips, Martelo, Chave de Fenda,
Chave Ajustável e Tesoura de Pontas Arredondadas (ferramentas não incluídas).
• Utilizar apenas com uma Bateria Power Wheels Tipo H 6 Volt,
e Carregador Power Wheels Tipo H 6 (tudo incluído).
®
Type H 6 Volt Battery and
®
Type H 6 Volt Charger (all included).
