pro.point 8619488 User Manual

15,000 to 25,000 bt convection propane heater
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

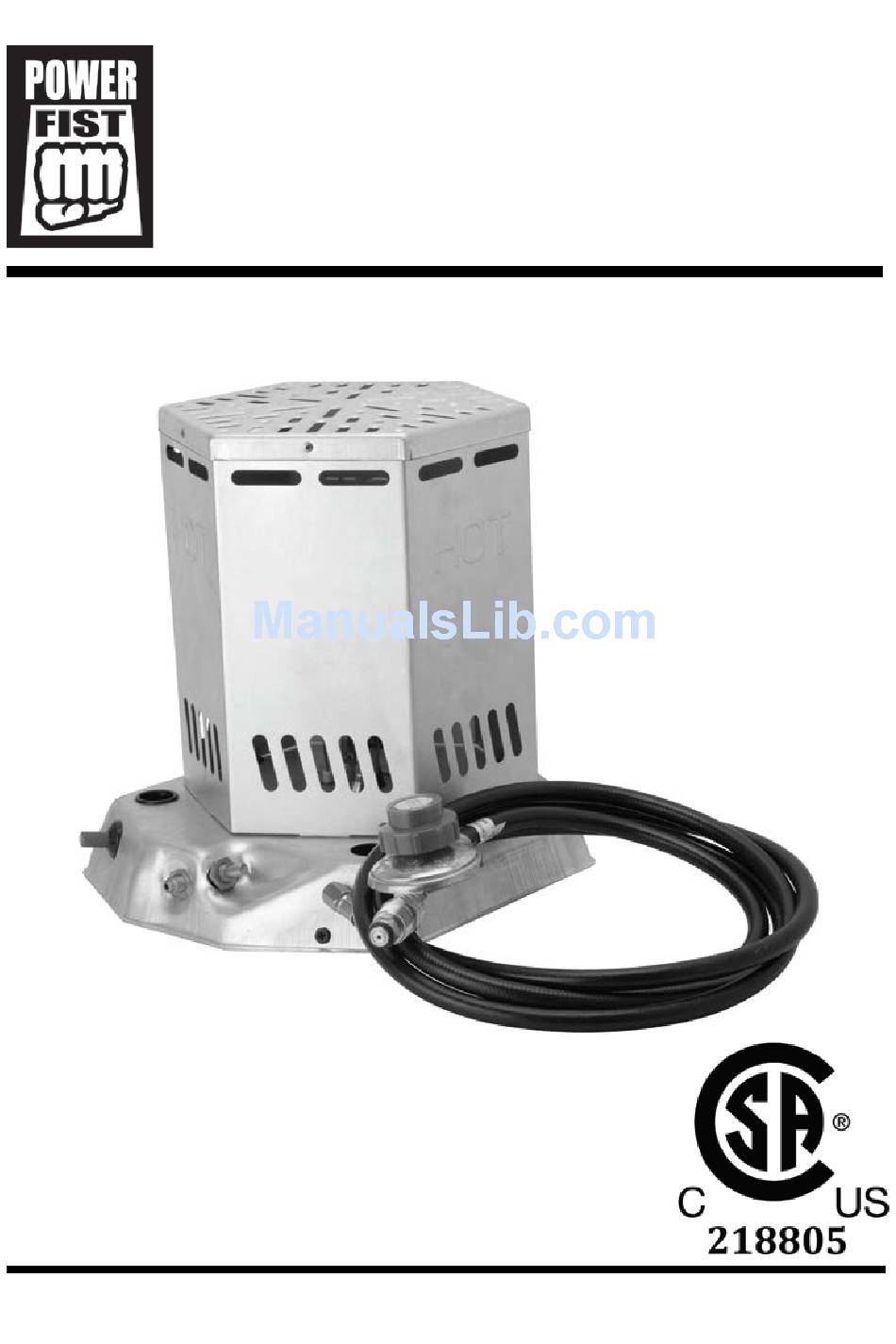

V 4.0
15,000 to 25,000 BTU
Convection Propane Heater
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
8619488

Advertisement

loading
Need help?

Need help?

Do you have a question about the 8619488 and is the answer not in the manual?

Questions and answers

Summary of Contents for pro.point 8619488

  • Page 1 V 4.0 8619488 15,000 to 25,000 BTU Convection Propane Heater User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    8619488 15,000 to 25,000 BTU Convection Propane Heater V 4.0 15,000 to 25,000 BTU Convection Propane Heater SPECIFICATIONS Type Convection Propane BTU Rating 15,000 to 25,000 BTU Heating Capability 600 sq. ft. Ignition Push Button Fuel Consumption 29 hours on a 20 lb. propane tank Overview Circulate heat without electricity.
  • Page 3 V 4.0 15,000 to 25,000 BTU Convection Propane Heater 8619488 HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.
  • Page 4 8619488 15,000 to 25,000 BTU Convection Propane Heater V 4.0 Keep anyone not wearing the appropriate safety equipment away from the work area. 10. Store unused tools properly in a safe and dry location to prevent rust or damage. Lock tools away and keep out of the reach of children.
  • Page 5 V 4.0 15,000 to 25,000 BTU Convection Propane Heater 8619488 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.
  • Page 6 8619488 15,000 to 25,000 BTU Convection Propane Heater V 4.0 PROPANE GAS SAFETY PRECAUTIONS WARNING! Do not use this heater for heating human living quarters. WARNING! Do not use in unventilated areas. The flow of combustion and ventilation air must not be obstructed. Proper ventilation air must be provided to support the combustion air requirements of the heater being used.
  • Page 7 V 4.0 15,000 to 25,000 BTU Convection Propane Heater 8619488 CARBON MONOXIDE All gas appliances consume air (oxygen) and can produce carbon monoxide which is toxic and has no odour and can cause death. Using a gas appliance in a small and enclosed area can be harmful.
  • Page 8 8619488 15,000 to 25,000 BTU Convection Propane Heater V 4.0 PARTS IDENTIFICATION Shell Base Automatic Control Valve Button Gas Inlet Connector Hose/Regulator/Fuel Gas Connector Assembly Piezo Ignitor Button ASSEMBLY & INSTALLATION PROPANE (SOLD SEPARATELY) Use this heater only with a propane vapour withdrawal supply system. See Chapter 5 of the Standard for Storage and Handling of Liquefied Petroleum Gas, ANSI/NFPA 58.
  • Page 9 V 4.0 15,000 to 25,000 BTU Convection Propane Heater 8619488 This heater is designed to operate with a minimum 20 lb. (9 kg) tank. You may need two or more tanks or one larger tank in colder weather. Use a 100 lb.

  • Page 10: Theory Of Operation

    8619488 15,000 to 25,000 BTU Convection Propane Heater V 4.0 Figure 1 Figure 2 Hose Piezo Ignitor Regulator Hose POL Fitting Inlet Connector Propane Tank Automatic Control Valve Button Propane Supply Valve OPERATION THEORY OF OPERATION The Fuel System The hose/regulator assembly attaches to the propane gas supply.
  • Page 11 V 4.0 15,000 to 25,000 BTU Convection Propane Heater 8619488 Push in and hold the automatic control valve button (see figure 2). Push and release the piezo ignitor button. Keep pushing the piezo ignitor button until the burner lights. Hold the control knob down for a maximum of 10 seconds while attempting ignition.
  • Page 12 8619488 15,000 to 25,000 BTU Convection Propane Heater V 4.0 Check the heater for damage before each use. Do not use a damaged heater. Check the hose before each use of the heater. If highly worn or cut, replace the hose.
  • Page 13 V 4.0 15,000 to 25,000 BTU Convection Propane Heater 8619488 flame colour. Do not touch the heater shell or the top. Do not get too close to the heated air from the heater. Sever burns could oocure. Figure 3 Burner Tube...
  • Page 14 8619488 15,000 to 25,000 BTU Convection Propane Heater V 4.0 Place plastic cover caps over the brass fittings on the inlet connector and the hose/regulator assembly for storage. Store in a dry, clean, and safe place. WARNING! Disconnect the from the propane supply tank before storing.

  • Page 15: Troubleshooting

    V 4.0 15,000 to 25,000 BTU Convection Propane Heater 8619488 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.

  • Page 16: Parts Breakdown

    8619488 15,000 to 25,000 BTU Convection Propane Heater V 4.0 PARTS BREAKDOWN PARTS LIST PART# DESCRIPTION QTY. Thermocouple Ignition Needle Automatic Shut-off Valve For technical questions call 1-800-665-8685...
  • Page 17 V4,0 8619488 Appareil de chauffage au propane à convection de 15 000 à 25 000 BTU Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 18 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU Appareil de chauffage au propane à convection de 15 000 à 25 000 BTU SPÉCIFICATIONS Type Propane à convection Puissance BTU 15 000 à 25 000 BTU Capacité...
  • Page 19 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU Conservez ce manuel qui contient les avertissements de sécurité, les précautions, les instructions de fonctionnement ou d'inspection et d'entretien. DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel.
  • Page 20 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU Tenez la zone de l'appareil libre et exempte de matière combustibles, d'essence, de diluant à peinture et d'autres vapeurs et liquides inflammables. La poussière est combustible. N'utilisez pas l'appareil de chauffage dans les endroits présentant une teneur élevée en poussière.
  • Page 21 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil.
  • Page 22 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU Assurez-vous que l'appareil de chauffage se trouve au moins à 10 pieds des réservoirs de propane. N'obstruez jamais l'entrée d'air (partie supérieure de la base) ou la sortie d'air (autour de la partie supérieure de l'enveloppe) de l'appareil...
  • Page 23 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU CONSIGNES DE SÉCURITÉ LORS DE L'UTILISATION DU GAZ PROPANE AVERTISSEMENT ! N'utilisez pas cet appareil de chauffage pour chauffer des locaux d'habitation. AVERTISSEMENT ! N'utilisez pas dans des endroits non aérés. Évitez d'obstruer le flux des gaz de combustion et d'air de ventilation.
  • Page 24 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU Placez les bombonnes de gaz propane/de pétrole liquéfiés à la verticale (la soupape d'arrêt sur le dessus). Retenez-les pour éviter qu'elles ne tombent ou qu'elles ne soient renversées et protégez-les contre les dommages.
  • Page 25 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU Le monoxyde de carbone est un gaz incolore et inodore qui est difficile à détecter. L'empoisonnement au monoxyde de carbone résulte de l'inhalation du gaz et peut être mortel en l'absence de traitement.
  • Page 26 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU IDENTIFICATION DES PIÈCES Partie supérieure Coquille Base Bouton de soupape de commande automatique Raccord d'admission de gaz Ensemble de raccord de gaz pour tuyau/régulateur Bouton d'allumage piézoélectrique...
  • Page 27 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU La quantité de gaz propane prête à utiliser dans les réservoirs varie. Deux facteurs déterminent cette quantité : La quantité de gaz propane dans les réservoirs.
  • Page 28 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU AVIS : Si vous n'ouvrez pas la soupape doucement, le clapet de non-retour en cas de débit excessif sur le réservoir de propane peut interrompre l'arrivée de gaz.
  • Page 29 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU UTILISATION THÉORIE DE FONCTIONNEMENT Le tuyau/régulateur se fixe à la source de Système de carburant propane. Celui-ci entraîne le carburant à l'appareil de chauffage.
  • Page 30 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU Après l'allumage, maintenez le bouton de commande enfoncé pendant environ 30 secondes. Cela a pour effet d'actionner le système de commande automatique. Si le brûleur ne s'allume pas après quelques tentatives, ne tentez pas de réparer l'appareil de chauffage.
  • Page 31 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU Avant chaque utilisation, vérifiez si l'appareil de chauffage présente des fuites. Ne vérifiez jamais s'il y a des fuites en utilisant une flamme nue.
  • Page 32 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU INSPECTION DU BRÛLEUR Pour vérifier si la flamme du brûleur est adéquate, regardez par les orifices de ventilation sur la partie supérieure de l'appareil de chauffage afin d'apercevoir la flamme.
  • Page 33 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU NETTOYAGE Assurez-vous que l'appareil de chauffage est propre est tout temps. Essuyez-le au moyen d'un chiffon humide et d'un savon doux et non abrasif. Laissez l'appareil de chauffage sécher complètement avant de l'utiliser de nouveau.
  • Page 34 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut ou les règlements en ce qui concerne les appareils...
  • Page 35 V4,0 Appareil de chauffage au propane 8619488 à convection de 15 000 à 25 000 BTU Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Le brûleur s'allume, mais 1. Temps de 1. Allumez de nouveau et s'éteint lorsqu'on relâche réchauffement insuffisant maintenez le bouton de la...
  • Page 36 8619488 Appareil de chauffage au propane V4,0 à convection de 15 000 à 25 000 BTU RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ PIÈCE Thermocouple Aiguille d’allumage Soupape d’arrêt automatique En cas de questions techniques, appelez le 1-800-665-8685...
