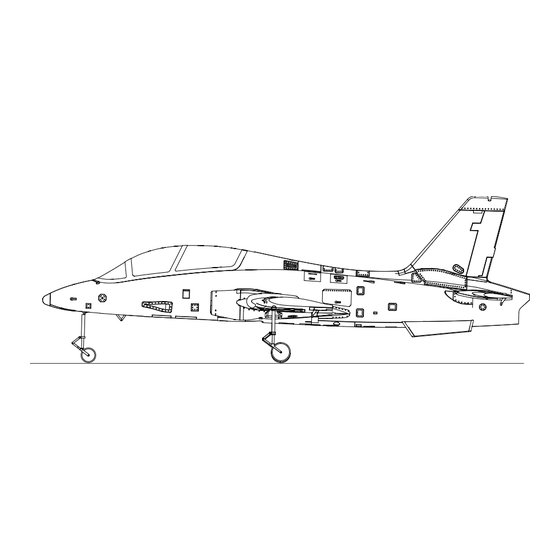

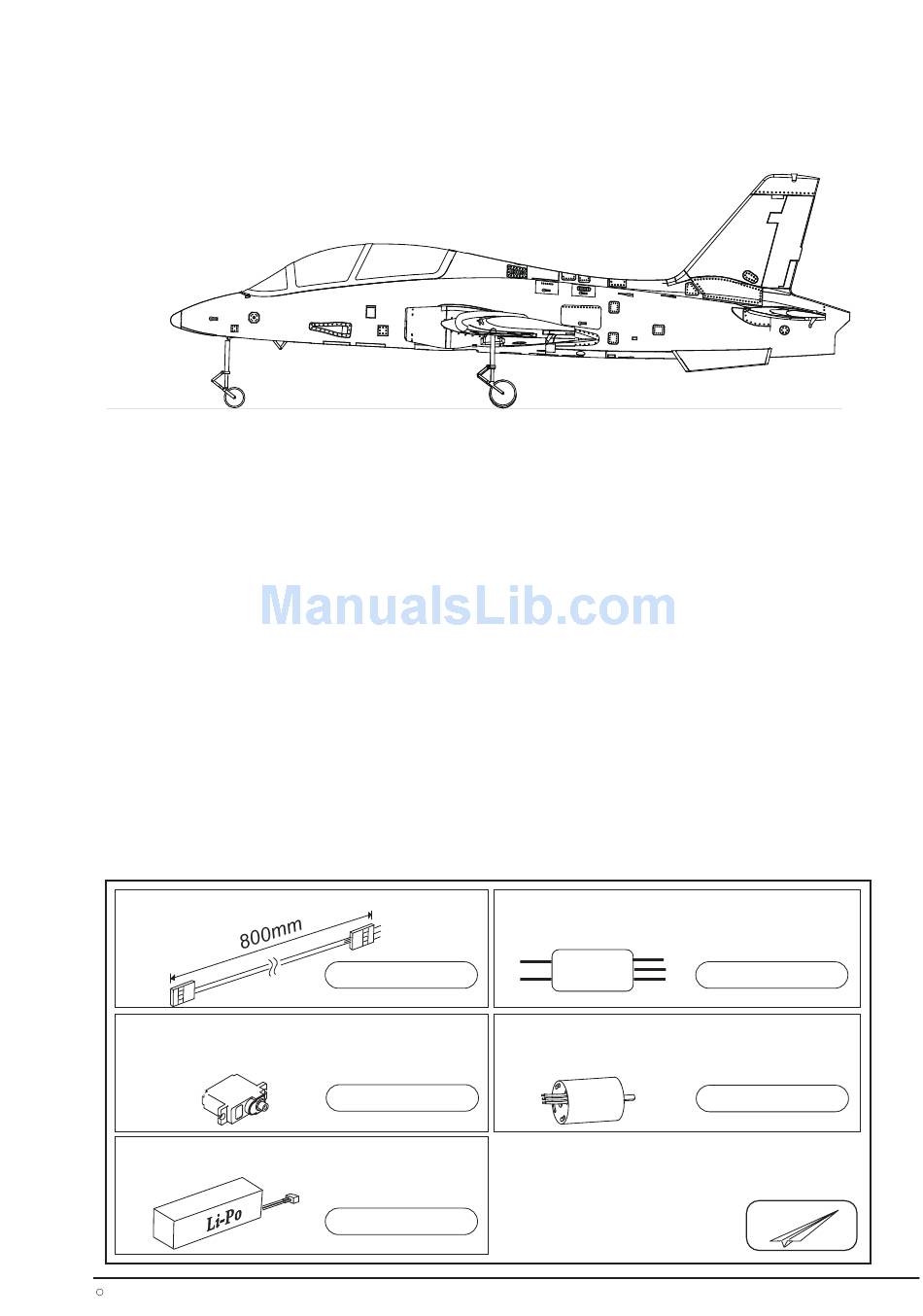

MB-339
Scale EDF Radio Control model airplane
Vorbildgetreues R/C-Modellflugzeug aus
Wingspan : 1,375mm
Spanweite : 1,375mm
UNDER SAFETY PRECAUTIONS
Sicherheitshinweise
This radio control is not a toy!
Dieses Modell ist kein Spielzeug
- Always keep this instruction manual ready on hand for quick reference.
die Bedienungsanleitung immer mitnehmen um sie immer zur Hand zu haben
- Assemble this kit only places out of children reach.
Modell bitte ausserhalb der Reichweite von Kindern aufbauen
- First-time builders of EDF model should seek the advice of experienced modellers before
beginning assembly and if they do not fully understand any parts of the construction.
holen Sie sich die Hilfe eines erfahrenen Modellbauers wenn Sie ein EDF-Modell das erste
mal bauen und Probleme mit dem Aufbau und der Konstruktion haben
- Taking out liability insurance is recommended.
vor Inbetriebnahme das Modell auf Sicherheit überprüfen
- You are responsible for this model's assembly and safe operation.
Sie sind für den sicheren Aufbau und den sicheren Betrieb des Modells verantwortlich
You need to purchase the following accessories separately to complete the model.
Folgende Teile werden zum Aufbau noch benötigt:
1.
Signal cable Servoverlängerungskabel
- Elevator
- Aileron
4x für Höhenruder und Querruder
2.
Micro servo Microservo´s
Dimension : 23mm (L) x 28mm (H) x 12mm (W)
Größe: 23mm (L) x 28mm (H) x 12mm (B)
5x für Höhenruder und Querruder
3.
Li-Po Battery, LiPo-Akku, 5-6 cells, Zellen
3600mAh 20C, 3600mAh
1x für Höhenruder und Querruder
Copyright 2009 Fly Fly Hobby
C
4 pcs required
5 pcs required
1 pc required
Designed and Manufactured by : Fly Fly Hobby Mfg.
Model No : FF-D008
Modell Nr. : FF-D008
4.
60A Electric Speed Control (ESC) w/BEC
60A Flugregler mit/ohne BEC
60A
w/ BEC
1x für Höhenruder und Querruder
5.
B36 Brushless Motor, 1500-1600kv,
Outruuner or Inrunner, Shaft dia 5mm
Innen- oder Aussenläufer Welle 5mm
1x für Höhenruder und Querruder
1 pc required
1 pc required
FLYFLY
HOBBY
http://www.flyflyhobby.com
Advertisement
Summary of Contents for ASTRA MODEL MB-339
- Page 1 MB-339 Model No : FF-D008 Modell Nr. : FF-D008 Scale EDF Radio Control model airplane Vorbildgetreues R/C-Modellflugzeug aus Wingspan : 1,375mm Spanweite : 1,375mm UNDER SAFETY PRECAUTIONS Sicherheitshinweise This radio control is not a toy! Dieses Modell ist kein Spielzeug - Always keep this instruction manual ready on hand for quick reference.
- Page 2 Achtung ! Als Anfänger holen Sie sich immer Rat bei einem erfahrenem Modellbauer. Das fliegen mit einem schlecht gebautem Modell ist sehr gefährlich. Bitte haben Sie bei den ersten Flügen als Anfänger immer einen erfahrenen Modellflieger an Ihrer Seite und fliegen Sie nicht allein. Dieses Modell wurde für den Betrieb mit E-Motoren entwickelt.
- Page 3 Rumpf Rumpf To motor Optional zum Motor Air tank Drucktank P-16 Move the battery Receiver to achieve the right Empfänger balance of CG. Optional richten Sie den Akku Air retract valve an der rechten Seite pneumatisches Fahrwerk des Rumpfes aus Note : The diagame shows the optional retract system equiped.
- Page 4 Ducted fan unit Impellereinheit PRECAUTIONS : BALANCING OF THE ROTOR. (1) PLEASE WELL BALANCE THE ROTOR WHILE MOUNTING THE MOTOR. ANY UNBALANCED ROTOR WILL EXPLODE AND DAMAGE TO THE HOUSING IN THE HIGH RPM ROTATION. (2) CONNECT THE POWER AND RUN THE ROTOR IN LOW RPM. (3) HOLD THE FAN BY HAND AND FEEL THE VIBRATION OF THE FAN HOUSING.
- Page 5 Rumpf Signal cable Servoverlängerungskabel (Elevator) 2 pcs required 2x für Höhenruder und Querruder Fuselage Rumpf P-18 W-12 W-11 Stellen Sie sicher das, das Schubrohr rundherum To ESC und sauber mit dem Rumpf zum ESC verklebt wird Make sure to glue the exhaust tube opening firmly to fuselage without any clearance.
- Page 6 Connect to Aileron servo Rumpf Optional Anschluss zum Querruderservo Connect to main Signal cable Servoverlängerungskabel gear retract cylinder (Aileron) (Optional) Aschluss zum Druckventil 2 pcs required 2x für Höhenruder und Querruder W-10 Optional Air tube Schubröhre Elevator, Aileron servo cable Höhen-und Querruderservo Canopy...
- Page 7 Undercarriage Unterseite Nose gear assembly Main gear assembly Bugfahrwerk Hauptfahrwerk P-18 P-13 P-13 P-11 P-13 Undercarriage Unterseite P-13 Copyright 2009 Fly Fly Hobby Designed and Manufactured by : Fly Fly Hobby Mfg. http://www.flyflyhobby.com...
- Page 8 Wing Tragfläsche W-13 Wing Tragfläsche P-16 P-10 Optional Air tube for retract Schubröhre Copyright 2009 Fly Fly Hobby Designed and Manufactured by : Fly Fly Hobby Mfg. http://www.flyflyhobby.com...
- Page 9 Wing Tragfläsche W-14 P-13 P-14 W-14 W-16 W-15 Cut off shaded portion. bitte schneiden Sie an dieser Stelle wie abgebildet ein Wing Tragfläsche Connect the plug while attaching the wing Montage der Tragfläche Copyright 2009 Fly Fly Hobby Designed and Manufactured by : Fly Fly Hobby Mfg. http://www.flyflyhobby.com...
- Page 10 Tail plane Montag des Seitenleitwerks P-16 P-10 Note : Align the right angle properly while attaching the tail plane. A’ A = A’ Wing Tragfläsche Copyright 2009 Fly Fly Hobby Designed and Manufactured by : Fly Fly Hobby Mfg. http://www.flyflyhobby.com...
- Page 11 Adjustment Einstellungen 150mm 130mm A’ A = A’ B = B’ B’ Adjustment Einstellungen 25 mm AILERON Querruder 25 mm 90 mm 15 mm ELEVATOR Höhenruder 15 mm Never fly before checking the CG’s required position. Bitte vor jedem Flug den Schwerpunkt überprüfen Reposition the receiver and battery to obtain the correct CG’s location.
