- Page 1 An updated .pdf version of this manual is always available here...
- Page 3 LINK EN ESPANOL JEJ LINK EN ESP AÑOL JEJEJE LINK ESPAÑ...
- Page 4 FÁBRICA / FACTORY: Pol. Ind. Santa Bárbara C/Aceituneros, Nº 5 - 41580 Casariche (SEVILLA) ESPAÑA D. José Carlos López Cosano fabricante y representante de PRO DG SYSTEMS INTERNATIONAL / JCL PRODUCTION S.L. Mr. José Carlos Lopez Cosano manufacturer and representative of PRO DG SYSTEMS INTERNATIONAL / JCL PRODUCTION S.L.
-
Page 5: Table Of Contents
Pro DG Systems IT-A 212 P.A. Manual de usuario User manual Indice - Index. Introducción / Introduction ………………………………………………………………. Pag 5 - Descripción / Description - Especificaciones técnicas y arquitecturales / Technical ………...……………..…………………….……..…. Pag 6 and architectural specifications Interior del IT-A 212 P.A. / Inside IT-A 212 P.A. -
Page 6: Introducción / Introduction

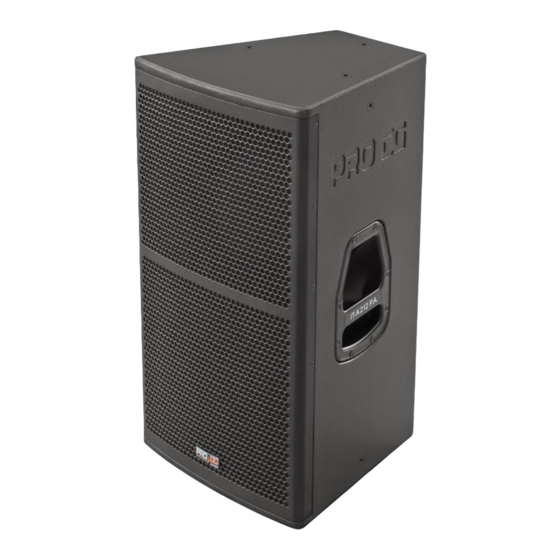

Europeos. [EN] This manual has been designed to help all the users of the system IT-A 212 P.A. of Pro DG Systems to its correct use as well as for the understanding of the benefits and versatility of the same. IT-A 212 P.A. -
Page 7: Technical Specifications
Mylar diaphragm. High Frequency Cut-off: 1200 Hz Linkwitz-riley 24 filter - 18000 Hz Linkwitz-riley 24 filter Recommended Amplifier: Pro DG Systems GT 1.2 V into the cabinet. Rigging points: 12 x M10 Connectors: 2 X XLR + 1 NL4MP speakon connectors. USB-Ethernet + 2 X Powercom. - Page 8 Interior del IT-A 212 P.A. - Inside IT-A 212 P.A. [ES] El interior del IT-A 212 P.A. está compuesto por un altavoz Beyma de 12”, 500 W (RMS). Especialmente diseñado bajo nuestros propios parámetros para el mejor rendimiento del sistema. [EN] IT-A 212 P.A.
- Page 9 THIELE-SMALL PARAMETERS* MOUNTING INFORMATION Resonant frequency, fs 42 Hz Overall diameter 312 mm (12,28 in) 5,8 Ω D.C. Voice coil resistance, Re Bolt circle diameter 294,5 mm (11,59 in) Mechanical Quality Factor, Qms Baffle cutout diameter: Electrical Quality Factor, Qes 0,30 - Front mount 278 mm (10,94 in)
- Page 10 [ES] IT-A 212 P.A. incorpora además una bocina rotable de directividad constante, específicamente diseñada para trabajar con un motor de compresión Pro DG Systems de 100 W RMS. Las características de directividad constante de este modelo aseguran poder cubrir 80º de amplitud horizontal y 50º de amplitud vertical (en función de su posición), en prácticamente cualquier frecuencia dentro de su radio de...
- Page 11 Interior del IT-A 212 P.A. - Inside IT-A 212 P.A. [ES] IT-A 212 P.A. está compuesto además por un motor de compresión Beyma de 100 W RMS acoplado a una guía de onda. Especialmente diseñado bajo nuestros propios parámetros para el mejor rendimiento del sistema.
-
Page 12: Frequency Response And Distortion
Interior del IT-A 212 P.A. - Inside IT-A 212 P.A. DIMENSION DRAWINGS MOUNTING INFORMATION Overall diameter 120 mm (4.72 in) Depth 65 mm (2.56 in) Mounting Four M5 threaded holes, 90º apart on 101,6 mm (4”) diameter circle Net weight (1 unit) 2.04 kg (4.5 lb) FREQUENCY RESPONSE AND DISTORTION Note: On axis frequency response measured coupled to IT-A 212 P.A. -
Page 13: Amplificación / Amplification
Amplificación - Amplification. [ES] IT-A 212 P.A. incorpora un módulo amplificador GT 1.2 V de Pro DG Systems, el cual permite amplificar la propia unidad y otra unidad pasiva IT 212 P.A. en modo esclavo. Permitiéndonos realizar diferentes configuraciones entre sistemas. - Page 14 Amplificación - Amplification. TECHNICAL SPECIFICATIONS 2 x 500 W @ 8 Ω 2 x 600 W @ 4 Ω Output power bridge mode 1200 W @ Output power per channel: 4 Ω UMAC™ Class D - full bandwith PWM modulator with ultra low distortion. Output Circuitry: Output Voltage: 70 Vp / 140 Vpp (unloaded) / Bridged 140 Vp / 280 Vpp (unloaded)
-
Page 15: Hardware De Vuelo / Rigging Hardware
Hardware de vuelo - Rigging Hardware. [ES] Bumper de vuelo para trabajar [ES] Bumper de vuelo para trabajar Flight Hardware for IT-A 212 P.A. en modo cluster. como sistema Line Array. [EN] Flight Bumper to work in cluster [EN] Flight Bumper to work as Line mode. -
Page 16: Software De Predicción / Prediction Software
[EN] In Pro DG Systems we know that making high quality speakers is an important part of our job. Then, offering the warranty of using speakers properly is another part which is also fundamental in our job. Good tools make the difference for an optimal use of the system. -
Page 17: Hardware Para Instalación / Hardware For Installation
Hardware para instalación - Hardware for installation Trípode (Opcional) Tripod (Optional) [ES] - Material: Aluminio recubierto de pintura negra. Fijación en 5 pasos (17 cm cada paso), incluye perno de seguridad. 125cm hasta 195cm / 49.21” - 76.77” Altura: Carga Máxima: 32 Kg / 70.55 lbs. - Page 18 Hardware para instalación - Hardware for installation [ES] Accesorio extensible con manivela y sistema »Ring Lock« de König & Meyer para IT-A 212 P.A. (Opcional) Material: Acero reforzado. Color: Negro. Extremo(s) del tubo: »Ring Lock« 35 hasta 37mm de diámetro perno roscado M20. 920mm - 1520mm / 36.22”...
- Page 19 Hardware para instalación - Hardware for installation [ES] Tenedor de montaje para 2 unidades IT-A 212 P.A. (Opcional) Material: Acero reforzado. Perno de montaje: Diámetro 35x120mm / 1.38x4.72 in Anchura: Ajustable de 310 a 490mm. 12.20 - 19.29 in. Carga Máxima: 2 x 32 Kg / 2 x 70.55 lbs.
- Page 20 Accesorios - Accesories. [ES] Pro DG Systems ofrece a sus clientes todo tipo de equipamiento y accesorios para sus sistemas. IT-A 212 P.A. dispone de flight case de transporte, además de cableado completo del sistema listo para funcionar. [EN] Pro DG Systems offers to their customers all type of equipment and accessories for their systems.
- Page 21 www.prodgsystems.com...
