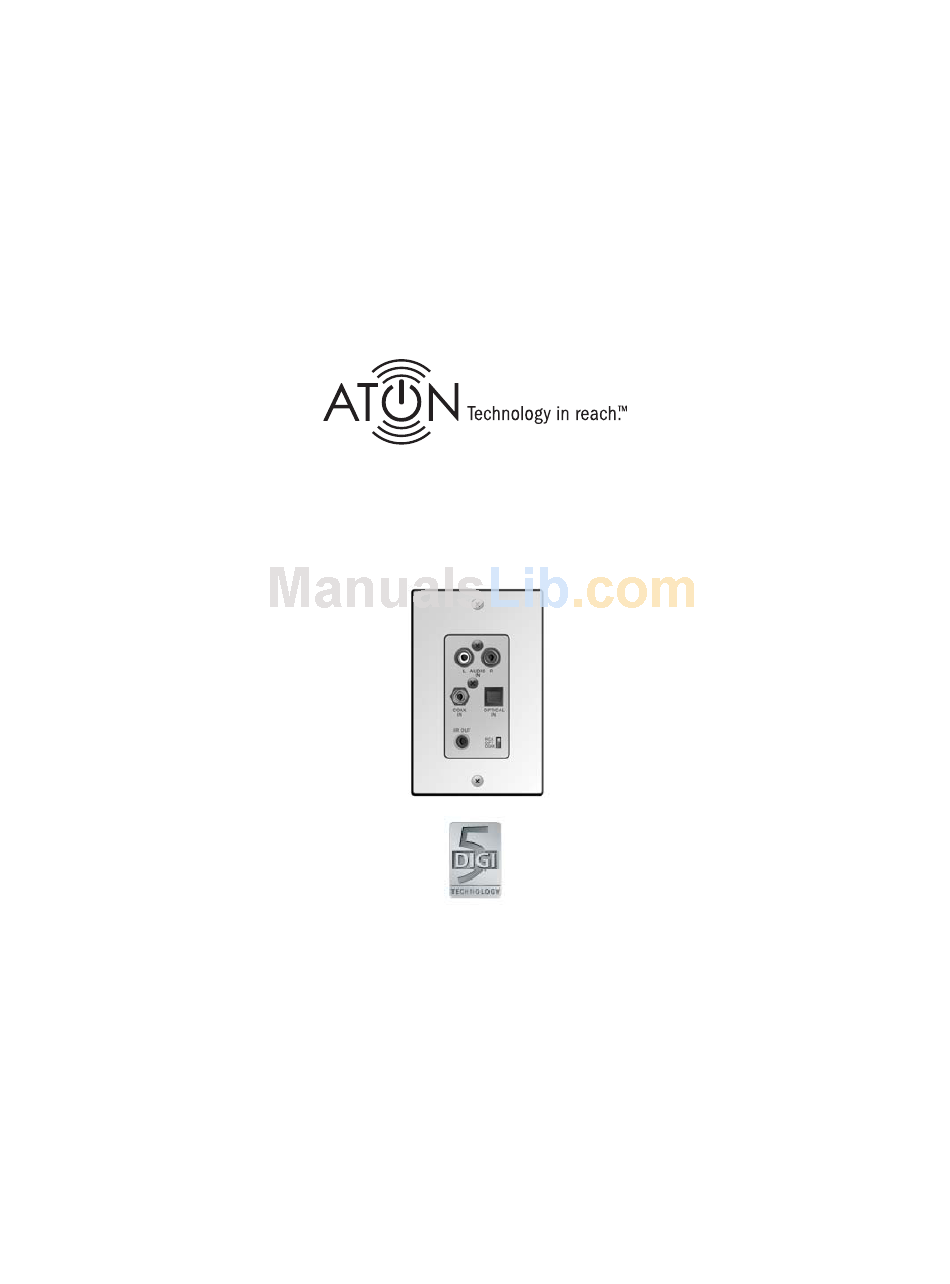

  • Page 1 DHSIP SOURCE INPUT WALL PLATE www.atonhome.com...

  • Page 3: Safety Information

    • Consult the dealer or an experienced radio/TV technician for help. CAUTION: Changes or modifi cations not expressly approved by ATON could void the user’s authority to operate the equipment Clean only with a dry soft cloth.

  • Page 4: Package Contents

    DHSIP Source Input Wall Plate Precautions • Always exercise care when operating a system utilizing the DHSIP. • Do not install near any heat sources such as radiators, heat reg isters, stoves, or other apparatus (including amplifiers) that produce heat. •...
  • Page 5 Source Input Wall Plate for DH46X Digital Audio Router • Accepts Analog Audio, Digital Optical Audio, Digital Coaxial Audio • Converts Analog Audio to Digital • 3-Position Source Input Selection Switch • Clipping Indicator • Gain Adjustment • IR Output Jack for Source Control •...
  • Page 6 DHSIP Source Input Wall Plate Front Figure 1.1: DHSIP Front Callout ©2008 • All rights reserved.
  • Page 7 DHSIP Source Input Wall Plate Function Analog Audio Input (L/R) Digital Coaxial Audio Input IR Output Source Input Switch Digital Optical Audio Input Clipping Indicator LED © 2008 • All rights reserved.
  • Page 8 DHSIP Source Input Wall Plate Rear DHSIP Side View GAIN +4 +8 +4 +8 1 2 3 4 Figure 1.2: DHSIP Rear Callout Function Gain Adjustment DIP Switches Output RJ-45 Connector ©2008 • All rights reserved.
  • Page 9 DHSIP Source Input Wall Plate 2. Wiring/Installation Wiring for the DHSIP consists of a single run of Cat-5 wire between the DHTP1 Amplifi ed Touch Pad or DH46X Digital Audio Router and the mounting loca- tion for the DHSIP. Note: Do not run Cat-5 wires closer than 12" from high voltage wires.

  • Page 10: Installation

    DHSIP Source Input Wall Plate Installation The DHSIP is designed to mount in a standard single- gang rough-in box (J Box). Mount the unit in close proximity to the location of the source that will be connected to it. Note: Do not mount the DHSIP in the same rough-in box as high voltage devices such as electrical outlets or switches.

  • Page 11: Source Connections

    For sources that do not have Digital outputs, use the Analog option. Note 1: Make sure that the DHSIP’s Source Input Switch is correctly set for the type of connection used. Note 2: Multi-channel digital audio formats (5.1, 7.1, etc.) are not supported by the DHSIP. Most audio/video sources allow you to change the digital output to PCM Stereo.
  • Page 12 Digital output as shown in Figure 3.1. DHSIP Front Stereo RCA Patch Cables Audio Source Analog Output Figure 3.1: Audio Source to DHSIP Connections Analog Set the RCA/OPT/COAX Selection Switch to the RCA position. ©2008 • All rights reserved.
  • Page 13 Digital Audio connections. DHSIP Front Audio Source Digital Digital Optical Optical Output Cable DIGITAL OPTICAL Figure 3.2: Audio Source to DHSIP Connections Digital Optical Set the RCA/OPT/COAX Selection Switch to the OPT position. © 2008 • All rights reserved.
  • Page 14 Digital Audio connections. DHSIP Front Audio Source Digital Coaxial Output COAX Digital Coaxial Cable Figure 3.3: Audio Source to DHSIP Connections - Digital Coaxial Set the RCA/OPT/COAX Selection Switch to the COAX position. ©2008 • All rights reserved.
  • Page 15 DHSIP Source Input Wall Plate IR OUT Connect a standard IR Emitter (ATON AIE2, for exam- ple) from the IR OUT port on the front of the DHSIP to the IR receiver on the front of the audio source (see Figure 3.4).
  • Page 16 DHSIP Source Input Wall Plate DHSIP Front Audio Source 3.5mm Mono IR Input Interconnect Cable IR IN Figure 3.5: IR OUT to Audio Source 3.5mm Interconnect Cable ©2008 • All rights reserved.
  • Page 17 DHSIP Source Input Wall Plate Rear Connections DHTP1 Amplifi ed Touch Pad When utilizing the DHSIP as a means to connect a Local Source to a specifi c zone of a DH44-based system, rear connections consists of plugging in a Cat-5 wire terminated to an RJ-45 connector wired to T-568A standard to the RJ-45 jack on the rear of the DHSIP.
  • Page 18 DHSIP Source Input Wall Plate DH46X Digital Audio Router When utilizing the DHSIP as a means to connect an audio source to a DH46X Digital Audio Router in Stand-Alone mode, rear connections consists of plug- ging in a Cat-5 wire terminated to an RJ-45 connector wired to T-568A standard to the RJ-45 jack on the rear of the DHSIP.
  • Page 19 DHSIP Source Input Wall Plate 4. Settings/Adjustment There is one LED on the front of the DHSIP that moni- tors the output level of connected sources. There are two sets of DIP switches on the rear of the unit (marked “GAIN”) designed to adjust the output level of the connected source.
  • Page 20 DHSIP Source Input Wall Plate Adjusting Analog Audio Source Output Level Once all connections are made, the Analog Audio Source should be adjusted for clipping (distortion) before the DHSIP is mounted in place. To adjust the Analog Audio Source Output Level: Ensure that the Analog Audio Source is connected properly.
  • Page 21 DIP Switch 1 & 3 UP +4dB GAIN DIP Switch 2 & 4 UP +8dB GAIN DIP Switch 1, 2, 3 & 4 UP +10dB GAIN Try each setting and monitor the CLIP LED until it does not illuminate. Mount the DHSIP and install Trim Ring.

  • Page 22: Appendix A: Specifi Cations

    GAIN DIP Switches All DOWN No GAIN DIP Switch 1 & 3 Up +4dB GAIN DIP Switch 2 & 4 Up +8dB GAIN DIP Switch 1, 2, 3 & 4 Up +10dB GAIN Weight .28 lbs/.13 kgs ©2008 • All rights reserved.

  • Page 23: Limited Warranty

    Period, you can obtain warranty service by contacting ATON during the Warranty Period at (859)-422-7137 or service@atonhome.com. If ATON determines that the product is in fact defective, ATON shall, at its option, repair or replace the product free of charge to you.
  • Page 25 Tecnología al alcance de todos. ™ DHSIP Placa empotrada de la entrada de fuente www.atonhome.com...

  • Page 27: Información De Seguridad

    Placa empotrada de la entrada de fuente Información de Seguridad Nota: Este equipo ha sido probado y se ha determinado que cumple con los límites de un dispositivo digital «Class B», en virtud de la parte 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencia dañina en una instalación residencial.

  • Page 28: Contenidos Del Paquete

    Placa empotrada de la entrada de fuente Precauciones • Siempre tenga cuidado cuando opere un sistema que utiliza el DHSIP. • No lo instale cerca de fuentes de calor tales como radiadores, registros térmicos, estufas ni otros aparatos (inclusive amplifica- dores) que produzcan calor.
  • Page 29 Placa empotrada de la entrada de fuente 1. Introducción La DHSIP placa empotrada de la entrada de fuente le permite conectar fácilmente una Fuente Local (una fuente que está ubicada en una habitación y no está disponible al sistema de DH44 Enrutador Digital de Audio) a un DHTP1 «Touchpad»...
  • Page 30 Placa empotrada de la entrada de fuente Frente Dibujo 1.1: Esquema de frente de DHSIP ©2008 • All rights reserved.
  • Page 31 Placa empotrada de la entrada de fuente Función Entrada de audio analógico (Izquierdo/ Derecho) Entrada de audio digital coaxial Salida infrarrojo [IR] Interruptor de la entrada de fuente Entrada de audio digital óptico Indicador LED de distorsión © 2008 • All rights reserved.
  • Page 32 Placa empotrada de la entrada de fuente Posterior DHSIP Vista Lateral GAIN +4 +8 +4 +8 1 2 3 4 Dibujo 1.2: Esquema posterior de DHSIP Función Interruptores «DIP» de Ajuste de Ganancia Conector de Salida RJ-45 ©2008 • All rights reserved.
  • Page 33 Placa empotrada de la entrada de fuente 2. Cableado/Instalación El cableado del DHSIP consiste de un solo cable Cat-5 instalado entre el DHTP1 «Touchpad» Ampli- fi cado o DH46X Enrutador Audio Digital y el sitio de montaje del DHSIP. Nota: No instale los cables Cat-5 cerca de 12” de los cables de alto voltaje.

  • Page 34: Instalación

    Placa empotrada de la entrada de fuente Instalación El DHSIP está diseñado para montar en una caja de empalmes de una banda estándar [«J-box»]. Instale la unidad cerca del sitio de la fuente con la que estará conectada. Nota: No instale el DHSIP en la misma caja de empalmes que tiene dispositivos de alto voltaje, como tomas eléctricas o interruptores.
  • Page 35 Placa empotrada de la entrada de fuente 3. Conexiones Las conexiones del DHSIP consisten en: Conexiones de fuentes – de Frente Conexiones de DHTP1 «Touchpad» Amplificado – Posterior DH46X Enrutador audio digital – Posterior Conexiones de fuentes Las fuentes están conectadas al DHSIP en uno de tres maneras: Analógico Digital coaxial...
  • Page 36 Placa empotrada de la entrada de fuente Analógico (Entrada de audio izquierdo/dere- cho «AUDIO L/R») Utilice los cables de conexión de audio tipo RCA para conectar una fuente de audio que no tiene una salida digital, como está ilustrado en el Dibujo 3.1. Parte delantera de DHSIP Cables de conexión...
  • Page 37 Placa empotrada de la entrada de fuente Óptico digital (Entrada óptica «OPTICAL IN») Utilice un cable óptico digital para conectar una fuente de audio que tiene una salida óptica digital, como está ilustrado en el Dibujo 3.2. Parte delantera de DHSIP Fuente de Audio Cable Salida Óptica Digital...
  • Page 38 Placa empotrada de la entrada de fuente Digital Coaxial (Entrada coaxial «COAX IN») Utilice un cable digital coaxial para conectar una fuente de audio que tiene una salida coaxial digital, como está ilustrado en el Dibujo 3.3. Parte delantera de DHSIP Fuente de Audio Salida Digital Coaxial COAX...
  • Page 39 Placa empotrada de la entrada de fuente Salida infrarrojo «IR OUT» Conecte un Emisor Infrarrojo «IR» (AIE2 de ATON, por ejemplo) del puerto «IR OUT» en la parte delantera del DHSIP al Receptor IR en la parte delantera de la fuente de audio (Consulte al Dibujo 3.4).
  • Page 40 Placa empotrada de la entrada de fuente Parte delantera de DHSIP Fuente de Audio Cable mono Entrada IR de interconexión de 3.5mm IR IN Dibujo 3.5: «IR OUT» a la Fuente de Audio Cable de interconexión de 3.5mm. ©2008 • All rights reserved.
  • Page 41 Placa empotrada de la entrada de fuente Conexiones de atrás DHTP1 «Touchpad» Amplifi cado Cuando utiliza el DHSIP como una manera para co- nectar una Fuente Local a una zona específi ca de un sistema basado en el DH44, las conexiones de atrás consisten en enchufar un cable Cat-5 que está...
  • Page 42 Placa empotrada de la entrada de fuente DH46X Enrutador Audio Digital Cuando utiliza el DHSIP como una manera para conectar una fuente de audio al DH46X Enruta- dor Audio Digital en el Modo Independiente, las conexiones de atrás consisten en enchufar un cable Cat-5 que está...
  • Page 43 Placa empotrada de la entrada de fuente 4. Ajustes Hay un LED que está en la parte delantera del DHSIP que monitoriza el nivel de salida de las fuentes conectadas. Hay dos juegos de interruptores «DIP» que está en la parte de atrás de la unidad (señalado «GAIN») y están diseñados para ajustar el nivel de salida de la fuente conectada.
  • Page 44 Placa empotrada de la entrada de fuente Para Ajustar el Nivel de Salida de la Fuente de Audio Analógico Cuando todas las conexiones ya se han hecho, la Fuente de Audio Analógico debe ser ajustada por la distorsión antes de montar el DHSIP en su sitio. Para ajustar el nivel de la Salida de la Fuente de Audio Analógico: Asegúrese que la Fuente de Audio Analógico está...
  • Page 45 Placa empotrada de la entrada de fuente Ajuste Función Todos en posición abajo No Ganancia [«GAIN»] Interruptores DIP 1 & 3 +4dB de Ganancia en posición arriba Interruptores DIP 2 & 4 +8dB de Ganancia en posición arriba Interruptores DIP 1, 2, 3 +10dB de Ganancia &...
  • Page 46 Placa empotrada de la entrada de fuente Apéndice A: Especifi caciones Frecuencia de Muestreo 48kHz Formato de «Word» 24Bit, Estéreo THD + Relación Señal/ 0.004% Ruido Rango Dinámico 96dB I/D Diafonía @ 1kHz -90dB Respuesta de Frecuen- 20Hz-20kHz +/- 0.1dB Distancia de Potencia 800 pies de Salida Máxima...

  • Page 48: Garantía Limitada

    Esta garantía no se aplica si el equipo (a) no fue fabricado por ATON, (b) fue instalado incorrectamente, (c) fue reparado o cambiado por otras personas no autorizadas por ATON o estuvo sujeto a modifi...
