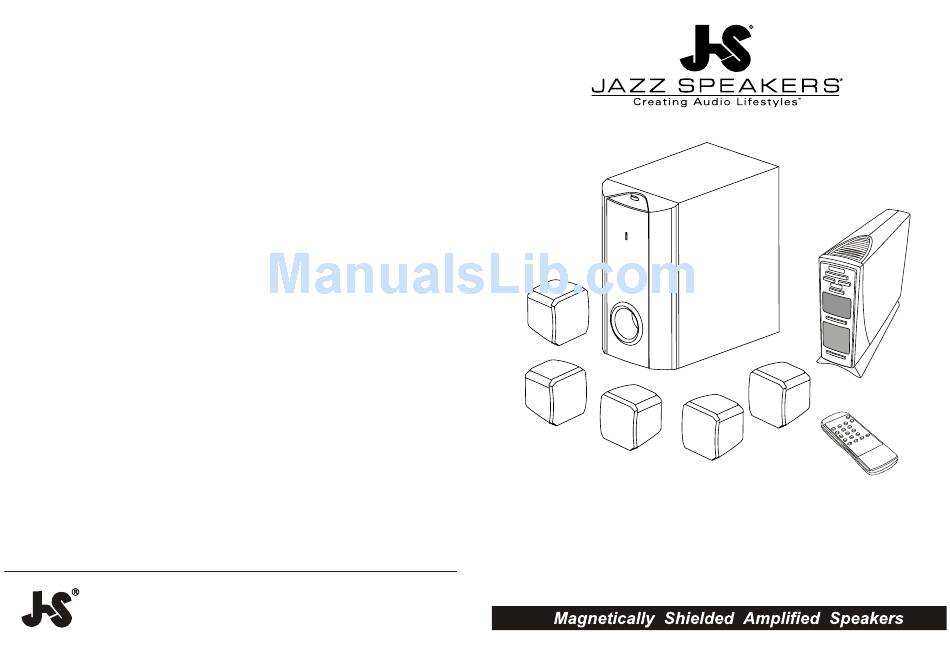

OPERATING INSTRUCTIONS
J-9938A Dolby Digital Home Theater
Amplifier Speaker system

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the J-9938A and is the answer not in the manual?

Questions and answers

Related Manuals for Jazz Speakers J-9938A

Summary of Contents for Jazz Speakers J-9938A

  • Page 1 OPERATING INSTRUCTIONS J-9938A Dolby Digital Home Theater Amplifier Speaker system JAZZ Hipster Corporation JAZZ INC. 2F, No.512, Yuan-San Road, Chung-Ho City 1355 Darius Court Taipei Hsien,Taiwan, R.O.C Industry, California 91745 U.S.A TEL :886-2-2222-5678 FAX : 886-2-2223-1333 TEL : (626)336-2689 FAX : (626)336-2489 e-mail : jazzjs@jazzhipster.com.tw...
  • Page 2 (English) Indicator Display Lights Decoder box Operation Instruction Decoder Box Decoder Box (front) (back) 1.1 Power 2.1 OUTPUT 5. Speaker Icons 1.2 Volume 2.2 L/R 1.3 Mute 2.3 CEN/SUB 2. % Symbol 6. LOCK 10. Dolby Digital 2.4 LS/RS 1. LED Display 3.

  • Page 3: Remote Control Functions

    Specification Remote Control Functions 1-1. Subwoofer : Output power(R.M.S.) : 20 W 12. POWER 1. Stereo Driver : 5.25" Woofer 2. Pro Logic 13. Mute Load Impedance 4 Ohms 3. 5.1 CH 4. Optical Magnetically Shield : NO 5. Line 1-2.
  • Page 4 Connection of the speakers 4. Insert MINIDIN CABLE 9 PIN into the 9 PIN MINI input outlet, which is behind subwoofer. B. Connection of the cables of speakers Center Speaker 1. Insert the optional line into the OPTICAL IN , which is behind the Dolby digital Front Front decoder.

  • Page 5: Glossary Of Terms

    Glossary of Terms Mounting Speakers 1.Dolby Digital (AC-3) : 5.1 Dolby Digital technology outputs 6 independent audio Connect wall mounting kit to rear satellites then mounting the speakers on the wall. channels to the front left and right speakers, rear left and right speakers, center speaker, and subwoofer.
  • Page 6 (French) Mode d'Emploi du Decodeur Affichage de l'ecran Decodeur Decodeur (face avant) (face arriere) 1.1 Marche/Arret 2.1 Sortie 5.Icones haut-parleurs 1.2 Volume (+/-) 2.2 G/D 1.3 Silence 2.3 CEN/BAS 2.Symbole % 6.Verrouille 10. Dolby Digital 2.4 SG/SD 1.Affichage LED 3.Symbole ms 7.Ligne 3.1 Ligne 1 1.4 Mode...

  • Page 7: Contenu De L'emballage

    Specification Fonctions de la telecommande 1-1. Caisson de basses : Puissance de sortie (R.M.S.) : 20W 12. Marche/Arret 1. Stereo Haut-parleur : haut-parleur de graves 5,25'' 2. Pro Logic Impedance de charge : 4 Ohms 13. Silence 3. 5.1 CH 4.

  • Page 8: Branchement Des Haut-Parleurs

    Branchement des haut-parleurs B.Branchement des cables des haut-parleurs 1.Inserez la ligne optionnelle dans l'entree optique a l'arriere du decodeur numerique Dolby. Haut-parleur central 2.Inserez la ligne optionnelle dans l'entree coaxiale a l'arriere du decodeur Haut-parleur Haut-parleur numerique Dolby. avant droit avant gauche 3.Inserez l'autre extremite de la ligne optionnelle dans la sortie OUTPUT du lecteur DVD.

  • Page 9: Glossaire Des Termes

    Montage des haut-parleurs Glossaire des termes 1.Dolby Digital (AC-3) : La technologie Dolby Digital 5.1 produit 6 canaux Connectez le kit de montage au mur aux haut-parleurs arrieres puis accrochez les audio independants vers les haut-parleurs avants gauche et droite, arrieres haut-parleurs au mur.
  • Page 10 (Spanish) Luces de la pantalla Indicadora Instruccion Operacional del Decodificador Decodificador Decodificador (Por delante) (Por detras) 5. Figura del Parlante 1.1 Encendedor 2.1 Output 1.2 Volume(+/-) 2.2 L/R 2. S mbolo % 1.3 Silencio 6. Cerrojo 10. Dolby Digital 2.3 CEN/SUB 1.

  • Page 11: Funciones Del Control Remoto

    Especificaciones Funciones del Control Remoto 1-1.Altavoz de subgraves: 12. Encendedor Potencia de salida (R.M.S.) : 20 W 1. Stereo 2. Pro Logic Controlador : Subgraves de 5.25" 13. Silencio 3. 5.1 Ch Cargar la impedancia:4 Ohms 4. Optico Protector magnetico : NO 5.
  • Page 12 Conexion de los cables de los altavoces Conexion de los altavoces Inserta la l nea dentro de la ENTRADA OPTICA, el cual es detras del decodificador de Dolby digital. Altavoz Central Inserta la l nea optica dentro de la ENTRADA COAXIAL, el cual es detras del Altavoz Altavoz decodificador de Dolby digital.
  • Page 13 Glosario de los Terminos Montando los Altavoces 1. Dolby Digital (AC-3): La tecnolog a de 5.1 Dolby Digital suple 6 canales in Conecta el equipo de montaje de pared a la parte trasera de los satelites luego monta dependientes del audio a los parlantes delanteros de la izquierda y de la derecha, los altavoces en la pared.

  • Page 14: Icone Del Display

    (Italian) Icone del Display Manuale d'uso Decoder Decoder Decoder (frontale) (posteriore) 1.1 Alimentazione 2.1 USCITA 5. Icone Diffusore 1.2 Volume(+/-) 2.2 S/D 1.3 Disattiva 2.3 CEN/SUB 2. Icona % 6. LOCK 10. Dolby Digital 1. LED 2.4 SS/DS 3. Icona MS 7.

  • Page 15: Specificazione

    Funzione Teleguida SPECIFICAZIONE 1-1. Subwoofer : Alimentazione di uscita (R.M.S.) : 20 W 12. ALIMENTAZIONE 1. Stereo Driver : 5.25" Woofer 2. Pro Logic 13.Disattiva 3. 5.1 canale Impedenza del carico : 4 Ohms 4. Otticol Schermato magneticamente : No 5.

  • Page 16: Collegamento Degli Altoparlanti

    B.Collegamento dei cavi degli altoparlanti COLLEGAMENTO DEGLI ALTOPARLANTI 1.Inserisca la linea facoltativa nell'OTTICO IN, quale e ietro il decodificatore di Dolby digitale. Altoparlante centro 2.Inserisca la linea facoltativa nel COASSIALE IN, quale e ietro il decodificatore di Altoparlante Altoparlante Dolby digitale. destra anteriore sinistra anteriore 3.Inserisca l'altro lato di quella linea facoltativa nella presa dell'USCITA dello strato...

  • Page 17: Impostazioni Di Default

    Regolazioni di Difetto Glossario Per restituire tutte le regolazioni di registrazione ai regolazioni per difetti della fabbrica, 1. Dolby Digital (AC-3): tecnologia 5.1, dolby digitale, uscita con 6 canali spenga l'alimentazione del sistema principale e disconnetta l'adattatore di CC. Dopo audio indipendenti per diffusori frontali destra e sinistra e diffusori posteriori 10 secondi, inserisca l'adattatore di CC.
  • Page 18 (Germany) LED-Anzeige, Anzeigelampen Decoderbox - Bedienungsanleitung Decoderbox Decoderbox (Vorderseite) (Ruckseite) 1.1 Netzspannung 2.1 Ausgang 5. Lautsprecher-Symbole 1.2 Lautstarke 2.2 Links/Rechts 1.3 Mute 2.3 CEN/SUB 2. % Symbol 6. Lock 10. Dolby Digital 2.4 LS/RS 1. LED Anzeige 3. ms Symbol 7.

  • Page 19: Technische Daten

    15. Dynamik: Stellt den Dynamikbereich des Systems, d. h. den Bereich zwischen Fernbedienfunktionen den lautesten und den leisesten Tonen, die das System wiedergeben kann, ein. Wahlbar sind: 0%, 25%, 50%, 75% (Standardeinstellung: 0%). 16. Status: Zeigt die Audio-Betriebsart an. 12. POWER 1.

  • Page 20: Anordnung Der Lautsprecher

    4. Stecken Sie den anderen 9-poligen MINIDIN Stecker in den 9 poligen MINIDIN Anschlu der Lautsprecher Verbinder, der sich an der Ruckseite des Subwoofers befindet. B. Anschlu der Lautsprecherkabel Center-Speaker 1. Schlie en Sie die optionale Leitung an dem Anschlu OPTICAL IN an, der sich auf Vorderer rechter Vorderer linker der Ruckseite des Dolby Digital-Decoders befindet.
  • Page 21 Glossar der verwendeten Begriffe Anbringen der Lautsprecher 1. Betriebsart: Der Begriff Betriebsart (Mode) bezeichnet die Art der verwendeten Befestigen Sie den Wandmontagesatz an der Ruckseite der Satelittenlautsprecher Audio-Ausgangstechnik. Zur Wahl stehen dts Dolby Digital, Dolby Pro Logic und und montieren Sie die Lautsprecher dann an der Wand. Stereo.
  • Page 22 (Dutch) Gebruiksaanwijzing van de Decoder box Indicatorlichtjes Decoder box Decoder box (voorkant) (achterkant) 1.1 Spanningschakelaar 2.1 Uitgang 1.2 Volume(+/-) 5. Luidsprekers 2.2 L/R pictogrammen 1.3 Mute (dempen) 2.3 CEN/SUB 2.4 LS/RS 2. % symbool 6. LOCK(slot) 10. Dolby Digital 1. LED weergave 3.

  • Page 23: Inhoud Van De Verpakking

    Bediening van de Afstandsbediening Specificaties 1-1. Subwoofer luidspreker: Uitgangsvermogen (R.M.S.) : 20 W 12. POWER 1. Stereo Driver : 5.25" Woofer 2. Pro Logic 13. Mute 3. 5.1 CH Belastingsweerstand: 4 Ohms 4. Optical Magnetisch veld: Nee 5. Line 1-2. Satellietluidspreker: 14.

  • Page 24: Opstelling Van De Luidsprekers

    Verbinding van de luidsprekers B.Verbinding van de luidsprekerkabels Verbindt de optionele draad met OPTISCHE INGANG, die zich achter de Dolby Digital decoder bevindt. Centrale luidspreker Verbindt de optionele draad met COAXIAL IN, die zich achter de Dolby Digital Rechter Linker decoder bevindt.
  • Page 25 Woordenlijst Installatie van de luidsprekers 1. Dolby Digital (AC-3) : 5.1 Digitale Dolby technologie heeft 6 onafhankelijke Maak de installatiekit vast aan de achterkant van de satellietluidsprekers en monteer geluidskanalen naar de linker en rechter voorste luidsprekers, de linker en rechter de luidsprekers vervolgens aan de muur.
