Summary of Contents for Power Fist 400 CFM

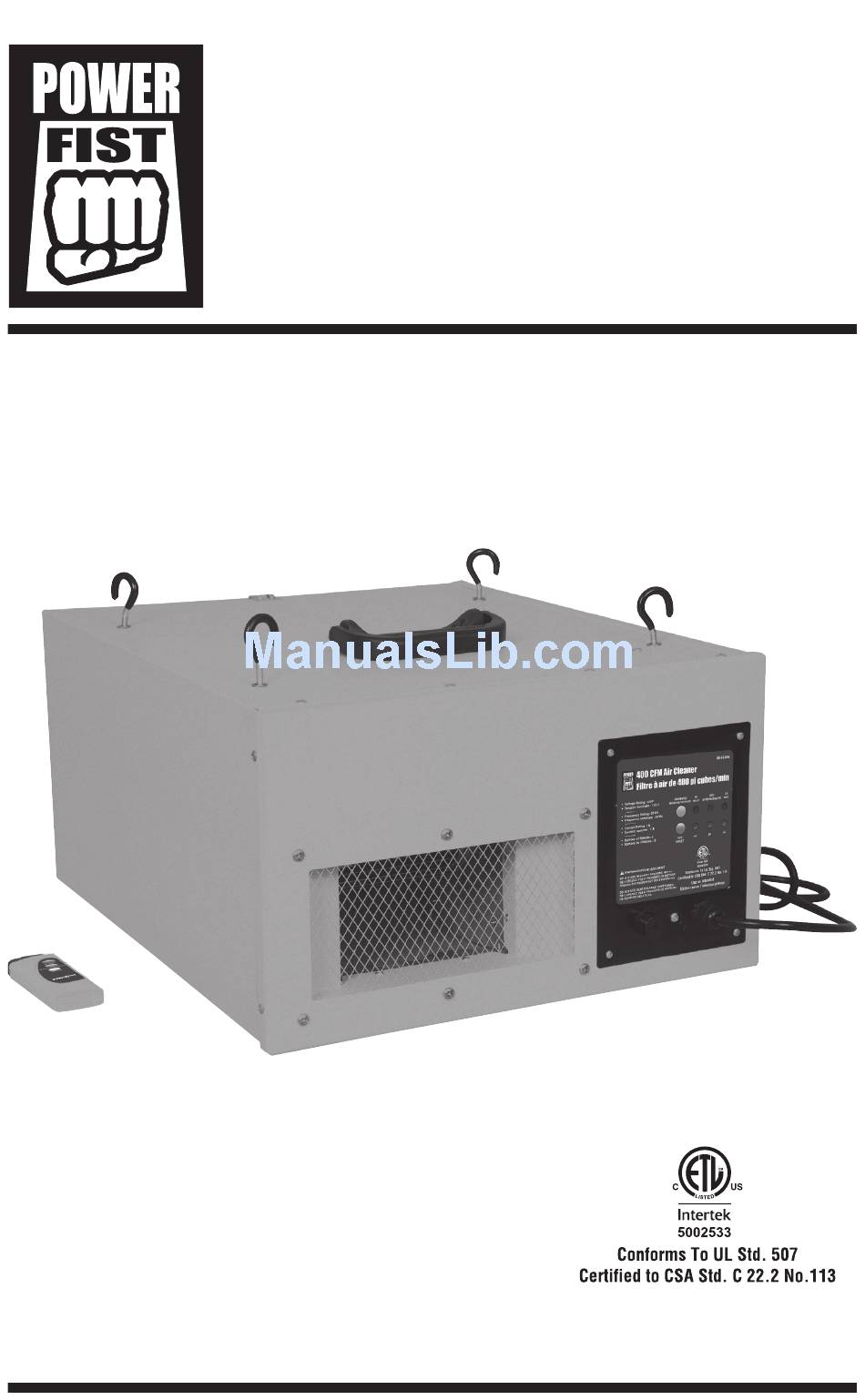

- Page 1 V4.0 8643405 400 CFM Air Cleaner User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 3: Air Cleaner
V4.0 8643405 400 CFM Air Cleaner SPECIFICATIONS Motor 120V, 60 Hz, 1A, 1/6 HP Air Flow Speeds 300, 350, and 400 CFM Filters 1 micron inner/5 microns outer 50-60 dB Noise Maximum remote control distance 50 ft Net weight 31 lb... -
Page 4: General Safety
V4.0 400 CFM Air Cleaner 8643405 GENERAL SAFETY READ and become familiar with this entire instruction manual. LEARN the tool’s applications, limitations, and possible hazards. AVOID DANGEROUS CONDITIONS. Do not use power tools in wet or damp areas or expose them to rain. Keep work areas well-lit. -
Page 5: Electrical Information
8643405 400 CFM Air Cleaner V4.0 SPECIFIC SAFETY RULES FOR AIR FILTERS To reduce the risk of injury, unplug the air filter from the power source before changing filters or servicing. If mounting the air filter to the ceiling: Make sure the bottom of the air filter is at least 7' above the floor. -
Page 6: Know Your Air Filtration System
V4.0 400 CFM Air Cleaner 8643405 KNOW YOUR AIR FILTRATION SYSTEM Carrying handle Control panel/receiver Fuse Power cord Filter lock clip Outer filter Hangers and locknuts (4) Wood screw hooks (4) Chains (4) Remote control Not shown: 1-Inner filter (Assembled on the... -
Page 7: Assembly And Adjustments
8643405 400 CFM Air Cleaner V4.0 ASSEMBLY AND ADJUSTMENTS The air filter is designed to circulate air and filter wood and other non-metallic dust. The unit requires only minimal assembly. However, it is important to consider how and where to place the unit. -
Page 8: Operation
V4.0 400 CFM Air Cleaner 8643405 OPERATION The air filter can be operated directly using the control panel or with the remote control. TURN ON THE AIR FILTER AND SPEED SETTING (FIG. 3 AND 4) Plug the power cord into an appropriate power source. -
Page 9: Maintenance
8643405 400 CFM Air Cleaner V4.0 MAINTENANCE WARNING: To reduce the risk of injury, unplug the air filter from the power source before changing the filters or servicing the air filter. CHANGE THE FILTERS (FIG. 5 AND 6) Check the inner and outer filters periodically, depending on the amount of use, and change the filters when needed. -
Page 10: Exploded View
V4.0 400 CFM Air Cleaner 8643405 EXPLODED VIEW For technical questions call 1-800-665-8685... -
Page 11: Parts List
8643405 400 CFM Air Cleaner V4.0 PARTS LIST Part No. Description 90243-001 Hex Nut 4 90243-002 Flat Washer 4 90243-003 Lock Washer 4 90243-004 Screw M4X12 90243-005 Screw M6X16 90243-006 Air Box Front Cover 90243-007 Grid Plate 90243-008 Air Guide... - Page 12 V4.0 400 CFM Air Cleaner 8643405 90243-041 Fuse (2A) 90243-042 Control Panel Label 90243-043 Screw M3X15 90243-044 Screw M3X30 90243-045 Screw ST3.2X8 90243-046 Printed Circuit Board 90243-047 Switch Box 90243-048 Flat Washer 3 90243-049 Lock Washer 3 90243-050 Hex Nut 3...
- Page 13 V4.0 8643405 Filtre à air de 400 pi cubes/min Manuel d'utilisateur Conforme à la norme de l'UL 507 Certifié selon la norme de la CSA C 22.2 n Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 15: Spécifications
V4.0 8643405 Filtre à air de 400 pi cubes/min SPÉCIFICATIONS Moteur 120 V, 60 Hz, 1 A, 1/6 CV Vitesses de débit d'air 300, 350 et 400 pi cubes/min Filtres 1 micron à l'intérieur/5 microns à l'extérieur Bruit 50 à 60 dB Distance maximale de la télécommande 50 pi Poids net... -
Page 16: Sécurité Générale
V4.0 Filtre à air de 400 pi cubes/min 8643405 SÉCURITÉ GÉNÉRALE Veuillez LIRE et apprendre à connaître ce manuel d'instructions au complet. APPRENEZ les applications, les limites et les dangers que peuvent présenter l'outil. ÉVITEZ LES CONDITIONS DANGEREUSES. N'utilisez pas d'outils électriques dans un lieu humide ou mouillé... - Page 17 8643405 Filtre à air de 400 pi cubes/min V4.0 RÈGLES DE SÉCURITÉ SPÉCIFIQUES POUR LES FILTRES À AIR Afin d'éviter le risque de blessure, débranchez le filtre à air de la source d'énergie avant de remplacer les filtres ou de procéder à l'entretien. Si vous installez un filtre à...
- Page 18 V4.0 Filtre à air de 400 pi cubes/min 8643405 ATTENTION : Dans tous les cas, assurez-vous que la prise en question est correctement mise à la masse. En cas de doutes, demandez à un électricien agréé de vérifier la prise. AVERTISSEMENT : Cet appareil a été...
-
Page 19: Montage Et Réglages
8643405 Filtre à air de 400 pi cubes/min V4.0 MONTAGE ET RÉGLAGES Le filtre à air a été conçu pour faire circuler l'air et éliminer la poussière de bois et les autres types de poussière non métallique. L'appareil doit faire l'objet d'un assemblage minimal seulement. -
Page 20: Réglage De La Minuterie
V4.0 Filtre à air de 400 pi cubes/min 8643405 FONCTIONNEMENT Le filtre à air peut être actionné directement à partir du panneau de commandes ou au moyen de la télécommande. ACTIONNEZ LE FILTRE À AIR ET RÉGLEZ LA VITESSE (FIG. 3 ET 4) Branchez le cordon d'alimentation dans une source d'énergie appropriée. -
Page 21: Entretien
8643405 Filtre à air de 400 pi cubes/min V4.0 ENTRETIEN AVERTISSEMENT : Afin d'éviter le risque de blessure, débranchez le filtre à air de la source d'énergie avant de remplacer le filtre à air ou de procéder à son entretien. REMPLACEZ LES FILTRES (FIG. -
Page 22: Vue Éclatée
V4.0 Filtre à air de 400 pi cubes/min 8643405 VUE ÉCLATÉE Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685... -
Page 23: Liste Des Pièces
8643405 Filtre à air de 400 pi cubes/min V4.0 LISTE DES PIÈCES de pièce Description Qté 90243-001 Écrou hexagonal 4 90243-002 Rondelle plate 4 90243-003 Rondelle-frein 4 90243-004 Vis M4x12 90243-005 Vis M6x16 90243-006 Couvercle avant de boîte à vent 90243-007 Grillage 90243-008... - Page 24 V4.0 Filtre à air de 400 pi cubes/min 8643405 90243-041 Fusible (2 A) 90243-042 Étiquette de panneau de commandes 90243-043 Vis M3x15 90243-044 Vis M3x30 90243-045 Vis ST3,2x8 90243-046 Carte de circuits imprimés 90243-047 Boîte de distribution 90243-048 Rondelle plate 3 90243-049 Rondelle-frein 3 90243-050...
