FHF HS14 User Manual

Ex-Headset mit Anschlusszubehör / Ex-Headset-Kit
Typ HS14 / Type HS14
Hinweis
Vor Installation des Ex-Headsets und des Anschlusszubehörs
sind diese Anleitung, die Betriebsanleitungen des Headsets
Typ Ex-TRA 200 NB und der Kabelverschraubung sorgfältig
zu lesen.
Anwendung
Das Anschlusszubehör ermöglicht den Anschluss des
Headsets an explosionsgeschützte Telefone. Das
verbessert wesentlich die Kommunikation in lärmerfüllter
Umgebung. Es schützt vor schädigendem Umgebungslärm.
Es erlaubt Telefonkommunikation bei Tätigkeiten bei deren
Verrichtung beide Hände benötigt werden.
Anschluss
Das Anschlusszubehör ermöglicht den Anschluss des Ex-
Headsets an folgenden Telefonen:
 ExResistTel (MB)
 ExResistTel IP2 / IP154
Verpackungsinhalt
Das Set besteht aus:
 Ex-Headset Ex-TRA
Hörkapseln, geräuschkompensierenden
Nahbesprechungsmikrofon mit Windschutz und flexiblen
Schwanenhals, sowie 1 m glatter Leitung mit Ver-
bindungsstecker.
 Bügel und Schrauben zum Aufhängen der Anschlusslei-
tung und des Ex-Headsets.
 14 m lange Anschlussleitung, mit Verbindungsbuchse
zum Headset und Kabelende mit Aderendhülsen zum
Anklemmen an das Telefon.

Kabelverschraubung
Anschlussleitung in das Telefon.
FHF BA5570-06 12/15
Ex-Headset
200 NB mit dynamischen
Elektret-
M20x1,5 zur Einführung

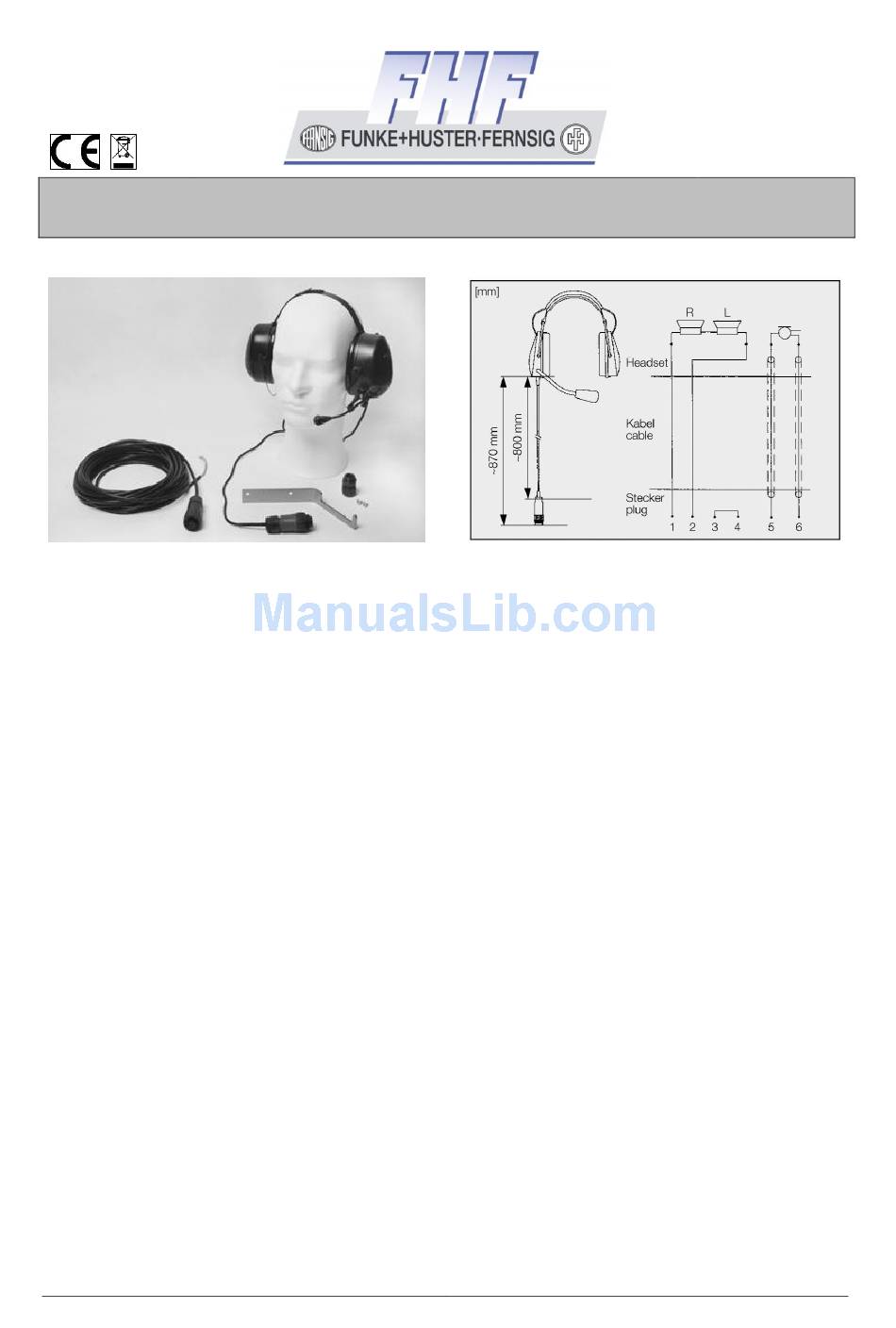

Maßbild / Dimensions
Note
Prior to installing the ex-headset-kit, these instructions and
the operating instructions of the headset type Ex-TRA 200
NB must be read carefully.

Application

Ex- The ex-headset-kit permits the connection of the Ex-headset
to explosion proof telephones. The Ex-headset improves
essentially the communication in ambient noise areas. It
protects against harmful ambient noise. It permits telephone
communication during activities where both hands are
needed.

Connection

The Ex-headset can be used for the connection to the
following telephones:
 ExResistTel (MB)
ExResistTel IP2 / IP154


Packing Contents

The kit consist of:
 Ex-headset
insets, noise compensating electret nearfield response
microphone with windshield and gooseneck, as well as
1 m smooth cord with connecting plug.
 Bracket and screws to hang up the connecting cord and
the headset.
 14 m long connecting cord with a connecting jack at
one end and with wire ends with wire end sleeves at
the other end to connect to the telephone.

Cable gland M20x1.5 to lead the connecting cord into
the telephone.
der
Ex-TRA 200 NB with dynamic receiver
1
