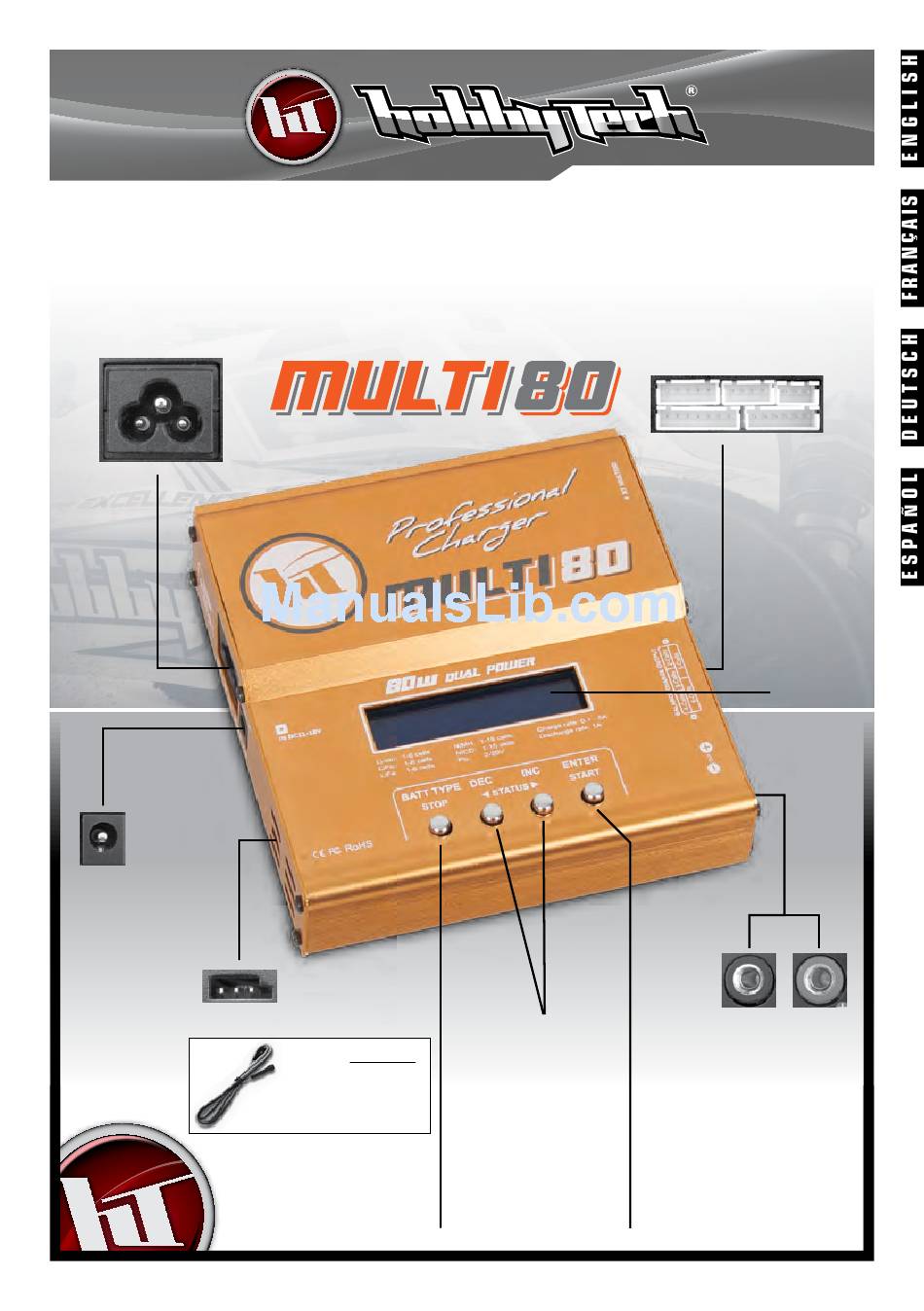

bALANCE CHARGER/DISCHARGER
foR NiCd/NiMH/Lithium/Pb bATTERIES
AC input power port
(AC 100-240V, 50/60HZ)
DC input
power port
11-18V DC
Temperature Sensor
Scroll through the Main Menu
Optional:
Temperature Sensor
# XT DUAL-TEMP
Stop any charge processes
Balance lead sockets
After values
See the status of
individual cell in balance
charge mode
INSTRUCTION
INSTRUCTION
MANUAL
MANUAL
JST-XH ports
LCD
Display
Output charge lead
4mm banana plug
Resume or start charge
processes
Confirm an action
