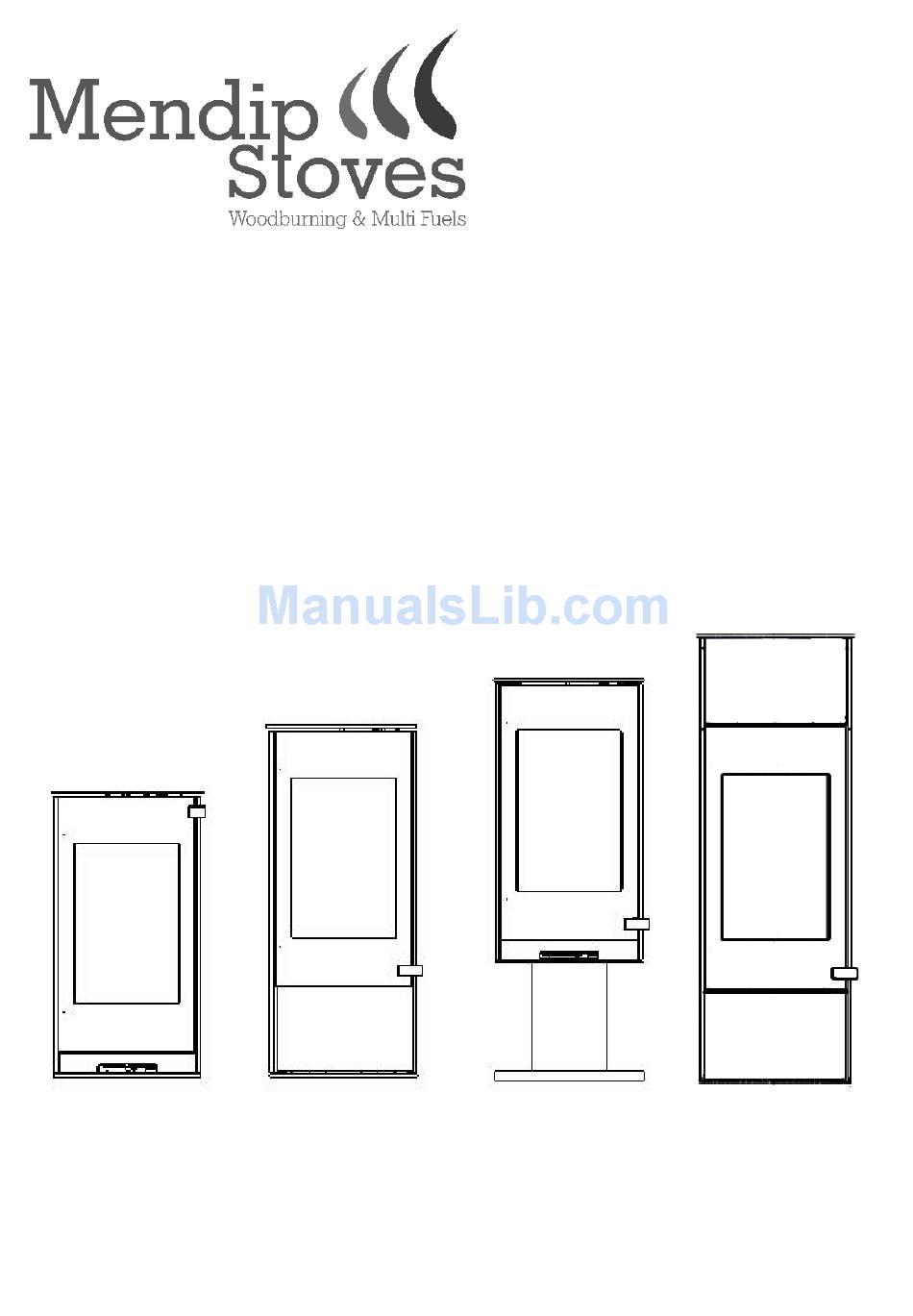

- Page 1 ENG/FR Operation and Installation Manual SOMERTON 2 WOOD STOVE Guide d’utilisation et Mode d'Emploi Somerton 2 Feb 2016 +...
- Page 2 For further information on installing and using fireplaces and wood burning stoves, please see the relevant building regulations that apply to the country in which Somerton 2 has been approved, as well as the relevant brochure on the correct use of wood burning stoves available from your local stove supplier or your Chimney sweep.
- Page 3 IMPORTANT: These instructions cover the basic principles to ensure the satisfactory installation of the Mendip Stoves Ltd :- Somerton 2 model, although detail may need slight modification to suit particular local site conditions. In all cases the installation must comply with current Building Regulations, Local Authority Byelaws and other specifications or regulations as they affect the installation of the stove.
- Page 4 Fire Door When opening the bottom door of your stove always When opening the door of your Mendip stove always wear wear the glove that is provided to protect your hand from the glove that is provided to protect your hand from possible heat.
- Page 5 STOVE PERFORMANCE & TESTING MENDIP STOVES Somerton stoves are approved and tested in accordance with EN 13240. Output Efficiency CO@13% Recommended Output coal Efficiency CO@13% wood fuel O₂ for smoke control fuel O₂ Somerton 2 7.0kW 81.4% Stove model Weight &...
- Page 6 160 mm x 160 mm. Mendip Stoves recommend the use of a solid fuel flue lining system for all installation into existing chimneys. All chimney systems must be used in accordance with Building Regulations Approved Document J.
- Page 7 The minimum distances to flammable materials are specified on the EN 13240 plate on the back of the stove. Disctance to Distance to Distance to Soft Suitable for 12mm non- combustibles rear combustibles sides furnishings front combustible floor plate Somerton 2 200mm 300mm 1000mm 450mm 200mm 380mm 450mm When positioning the stove in a corner...
-
Page 8: Combustion Air
Connection to chimney Mendip Stoves are built with a top flue outlet as standard, this can be altered to a rear connection by removing the top collar, rear cover plate then exchanging collar and plate. Care should be taken to ensure an airtight fit when refitting collar and plate A decorative cover plate is included in each stove to cover the hole in the convection top plate. - Page 9 DO NOT BURN HOUSE COAL. DO NOT BURN HOUSEHOLD WASTE, THIS APPLIANCE IS NOT AN INCINERATOR. MENDIP STOVES RECOMMEND THE USE OF A FLUE THERMOSTAT TO CHECK YOUR STOVE IS NOT OVERHEATING. PLACE FLUE THERMOSTAT DIRECTLY ABOVE COLLAR OF STOVE AND REFER TO TEMPERATURE GAUGE ON PAGE 4.
- Page 10 OPERATING YOUR STOVE - SOMERTON 2 - AIR CONTROL The Universal air controller provides air control for the whole stove from a single control lever. The Lever has two key operations Moving the control lever in and out Sliding the control lever in reduces and out increases the total amount of combustion air in the stove.
- Page 11 HOW TO LIGHT YOUR WOODBURNING STOVE Note: If the chimney is externally fitted or the stove has been installed on a larger diameter clay chimney liner then on cold days it maybe necessary to warm the flue using firelighters prior to lighting with wood. .
- Page 12 BURNING WOOD IN A SMOKE CONTROL AREA You must purchase a smoke control version of the Mendip stove which is modified slightly to comply with regulations. Any change to this modification will invalidate the stoves compliance for smoke control areas.
- Page 13 WARNING NOTE Properly installed, operated and maintained this stove will not emit fumes into the dwelling. Occasional fumes from de-ashing and re-fuelling may occur. However, persistent fume emission is potentially dangerous and must not be tolerated. If fume emission does persist, then the following immediate action should be taken:- (a) Open doors and windows to ventilate the room and then leave the premises.
-
Page 14: Overnight Burning
OVERNIGHT BURNING Mendip stoves are designed to burn wood. Wood burns more efficiently and cleanly if it is burnt hotter. Mendip stoves do not recommend that their stoves are burnt overnight for this reason. As a night time regime we recommend that the fire is loaded when hot and burnt for five minutes with the secondary air control fully open until the new wood has taken and is burning, then close the secondary air valve to its operational position. - Page 15 MAINTENANCE Mendip stoves recommends that your model needs to have the ash removed from the stove at regular intervals (weekly if used daily). Allowing the ash pan to over flow can impede the function of the stove and can cause possible damage to the stove grate and ash pan.
- Page 16 COMBUSTION CHAMBER / CHAMBRE DE COMBUSTION INTERIEUR DU SOMERTON Secondary air/ air wash Aire secondaire Inner Baffle Brick Main Baffle Brick Tertiary Air bar Alimentation de l’air tertiaire Vermiculite Brick Set Jeu de plaques vermiculites Cast iron grate Grille en fonte Log retainer wing Arrêt de bûches Ash pan with seal...
- Page 17 COMBUSTION CHAMBER / CHAMBRE DE COMBUSTION INTERIEUR DU SOMERTON M90700-02-05-99-01 M90700-02-04-99-02 M90700-02-02-99-02 M90700-02-01-99-02 M90700-02-03-99-00...
- Page 18 SOMERTON DOOR - ALL MODELS M90700-06-02-01-01 M90700-01-15-99-00 M90700-06-32-99-01 M10700-01-01-99-01 M90700-01-02-01-01 M90700-01-14-99-00 M90700-06-04-30-01 M90700-06-38-00-00 M90700-06-42-99-01 M90700-06-01-00-01 M90700-06-39-00-00 SOMERTON II STANDARD / TALL - LOG DOOR M90700-06-24-00-01 M90700-18-01-99-00 M90700-15-01-00-00 M10700-18-03-99-02 M90700-18-00-00-01 M90700-18-05-99-01 M90700-06-24-00-01...
- Page 19 SOMERTON STANDARD / ÉVOLUTION M90800-07-06-00-02 M90700-20-01-00-01 M90500-07-10-01-00 M90700-20-03-00-01 M90700-20-01-00-01 M90700-07-02-00-01 M90700-20-04-00-01 M90700-06-24-00-01 M90700-20-04-00-01 M90701-20-03-00-00 M90700-06-24-00-01 M90067-05-02-00-00 M90700-06-00-00-01 M90700-06-38-00-00 M90700-06-39-00-00 M90700–04-00-00-00 M90700-11-19-00-01 M90700-03-00-00-01 M90800-11-07-99-00 M90700-20-01-00-01 M90700-20-05-99-00 M90700-18-00-00-01 M90700-15-01-00-00...
- Page 20 SOMERTON COMPACT / COURT M90700-07-03-00-01 M90700-20-01-00-01 M90701-20-02-00-02 M90500-07-10-01-00 M90700-20-04-00-01 M90700-20-01-00-01 M90700-07-02-00-01 M90700-06-24-00-01 M90700-20-04-00-01 M90700-06-38-00-00 M90700-06-24-00-01 M90700-11-10-30-01 M90067-05-02-00-00 M90701-20-02-00-02 M90700-06-00-00-01 M90700-06-39-00-00 M90700-04-00-00-00 M90700-11-19-00-01 M90701-20-09-99-00 M90700-03-00-00-01 M90800-11-07-99-00 M10701-15-01-00-00 M90701-26-00-00-00 M90701-26-02-00-00 M90701-20-09-99-00...
- Page 21 SOMERTON PEDESTAL / PIÉDESTAL M90700-07-02-00-01 M90500-07-10-01-00 M90700-20-03-00-01 M90700-06-24-00-01 M90700-20-01-00-01 M90700-20-04-00-01 M90800-07-06-00-02 M90701-20-02-00-02 M90700-20-04-00-01 M90700-06-38-00-00 M90067-05-02-00-00 M90701-06-24-00-01 M90700-11-10-30-01 M90700-06-00-00-01 M90700-06-39-00-00 M90701-20-09-99-00 M90700-11-19-00-01 M90800-11-07-99-00 M90700-03-00-00-01 M90701-20-02-00-02 M90701-26-00-00-00 M90701-20-09-99-00 M10702-15-00-00-00 M90701-26-02-00-00...
- Page 22 SOMERTON TALL WITH HEAT ACCUMULATION BRICKS M10704-29-00-00-00 M10704-26-01-00-00 M90800-07-06-00-02 M90500-07-10-01-00 M90500-07-10-01-00 M90700-20-01-00-01 M90700-07-03-00-01 M10705-02-46-00-00 M90700-20-04-00-01 M90700-20-03-00-01 M90700-06-24-00-01 M90700-06-25-00-01 M90701-20-03-00-00 M10704-20-01-00-01 M90700-06-00-00-01 M90700-20-04-00-01 M90700-06-38-00-00 M90700-04-00-00-00 M90700-11-30-30-01 M90700-06-39-00-00 M90067-05-02-00-00 M90700-11-19-00-01 M90700-03-00-00-01 M90800-11-07-99-00 M90700-20-05-99-00 M90700-18-00-00-01 M90700-15-01-00-00...
- Page 23 Ce manuel se réfère aux poêles énumérés ci-dessus. Ils ont été testés conformément à la norme EN 13240. Nous vous remercions d'avoir choisi un nouveau poêle de Mendip Stoves et nous sommes certains que vous en serez enchantés. Lisez ces instructions, elles relatent les principes de base pour assurer l'installation satisfaisante de votre po êle, même si pour répondre à...
- Page 24 Ce poêle ne contient pas d'amiante. Si l'installation exige une manipulation d'amiante, contactez un spécialiste et utilisez l'équipement de protection adapté. Ces instructions concernent les principes fondamentaux de bonne installation des poêles multi combustibles Mendip Stove. Toutefois, l'installation doit répondre à la législation en vigueur et aux autres spécifications ou règlementations affectant l'installation du poêle.
- Page 25 à-dire, plus de 160 mm x 160 mm. La société Mendip Stoves conseille l'utilisation d'un système de conduit de fumée de combustibles solides pour l'installation dans des cheminées existantes. Tous les systèmes de cheminée doivent être utilisés conformément au Règlement de construction approuvé.
- Page 26 Fire Door When opening the bottom door of your stove always When opening the door of your Mendip stove always wear wear the glove that is provided to protect your hand from the glove that is provided to protect your hand from possible heat.
- Page 27 Recharge %/hr Somerton 2 35cm 2.1kg DIMENSIONS DES POÊLES ET DE TAILLES DE RACCORDEMENT Air directe dos/axe dessous Air directe sol/Axe raccordement arrière SOMERTON 2 ÉVOLUTION 520MM 118MM 982MM 75MM 225MM SOMERTON 2 COURT 520MM 118MM 787MM 225MM SOMERTON 2 PIÉDESTAL...
- Page 28 à bois. Distance de sécurité Distance de sécurité Distance to Soft Convenable plaque de arrière latérale furnishings front plancher (12mm ) Somerton 2 200mm 300mm 1000mm 450mm 200mm 380mm 450mm When positioning the stove in a corner position with combustible walls the...
- Page 29 Raccordement pour cheminée Les poêles Mendip sont construits avec une sortie par le haut en standard, ce qui peut être modifié pour une connexion arrière en retirant le collier supérieur, et en le positionnant sur le couvercle à l’arrière. Des précautions doivent être prises pour assurer un ajustement étanche à...
- Page 30 NE PAS BRÛLER DU CHARBON BRUN. NE PAS BRÛLER DES DÉCHETS DOMESTIQUES, CET APPAREIL N’EST PAS UN INCINERATÉUR MENDIP STOVES conseille l'utilisation d’un THERMOSTAT de cheminée pour vérifier que votre poêle ne surchauffe pas. Mettez le THERMOSTAT DIRECTEMENT AU-DESSUS DU POELE sur le conduit et comparer aux TEMPERATURES de références déclarées dans les tests...
- Page 31 CONTROL D’AIR DU POÊLE A BOIS - SOMERTION 2 Le control Air universelle (UAC) permet un contrôle de l'air pour l'ensemble d'un poêle avec un seul levier de commande. Deux opérations importantes : Le déplacement du levier de commande avant et arrière Glisser le levier de commande vers l’arrière, vous réduisez la quantité...
- Page 32 COMMENT ALLUMEZ VOTRE POÊLE À BOIS MENDIP Remarque : Si la conduit est à l’extérieure et en période de grand froid, il peut être nécessaire de réchauffer la cheminée en utilisant les allume-feux préalable à l'allumage avec du bois 1. Placez des petits bouts de bois sec (petit bois) dans le foyer par-dessus les allume-feux non toxiques.
- Page 33 Mendip Stoves sont conçus pour brûler du bois et du Charbon sans fumée de qualité Le bois brûle plus chaud, plus efficace (avec plus de rendement) et avec moins d’emissions dans les poele Mendip c’est pour cette raison que nous ne recommandons pas que les poeles sont bruler pendant la nuit.
- Page 34 ATTENTION Correctement installé, exploité et entretenu, votre poêle n’émettra pas de fumées dans l'habitation. Des Fumées occasionnelles lors du décendrage et du ravitaillement en bois peuvent se produire. Cependant, les émissions de fumées persistantes sont potentiellement dangereuses et ne peuvent pas être tolérées. Si les émissions de fumée persistent, suivez ces instructions: a) Ouvrez les portes et les fenêtres pour ventiler la pièce, puis quittez les lieux.
- Page 35 Pièces de rechange et des modifications non autorisées Seul les composants propres du fabricant, ou pièces de rechange recommandées et approuvées par des poêles Mendip doivent être utilisés pour l'entretien de l'appareil et la réparation. Toute modification non autorisée annulera la garantie du poêle et la conformité...
- Page 36 Distribué en France par la société / Distributed in France and Benelux by:- Eurostove SAS Tel: 08 20 62 25 85 Centre d’Affaires Rue de L’horlogerie BP 60011 www.eurostove.fr 62401 Bethune Cedex contact@eurostove.fr Part of Eurostove group Mendip Stoves Ltd, Somerton 2. 2016. Ver.4 Feb 2016 CODE:...
