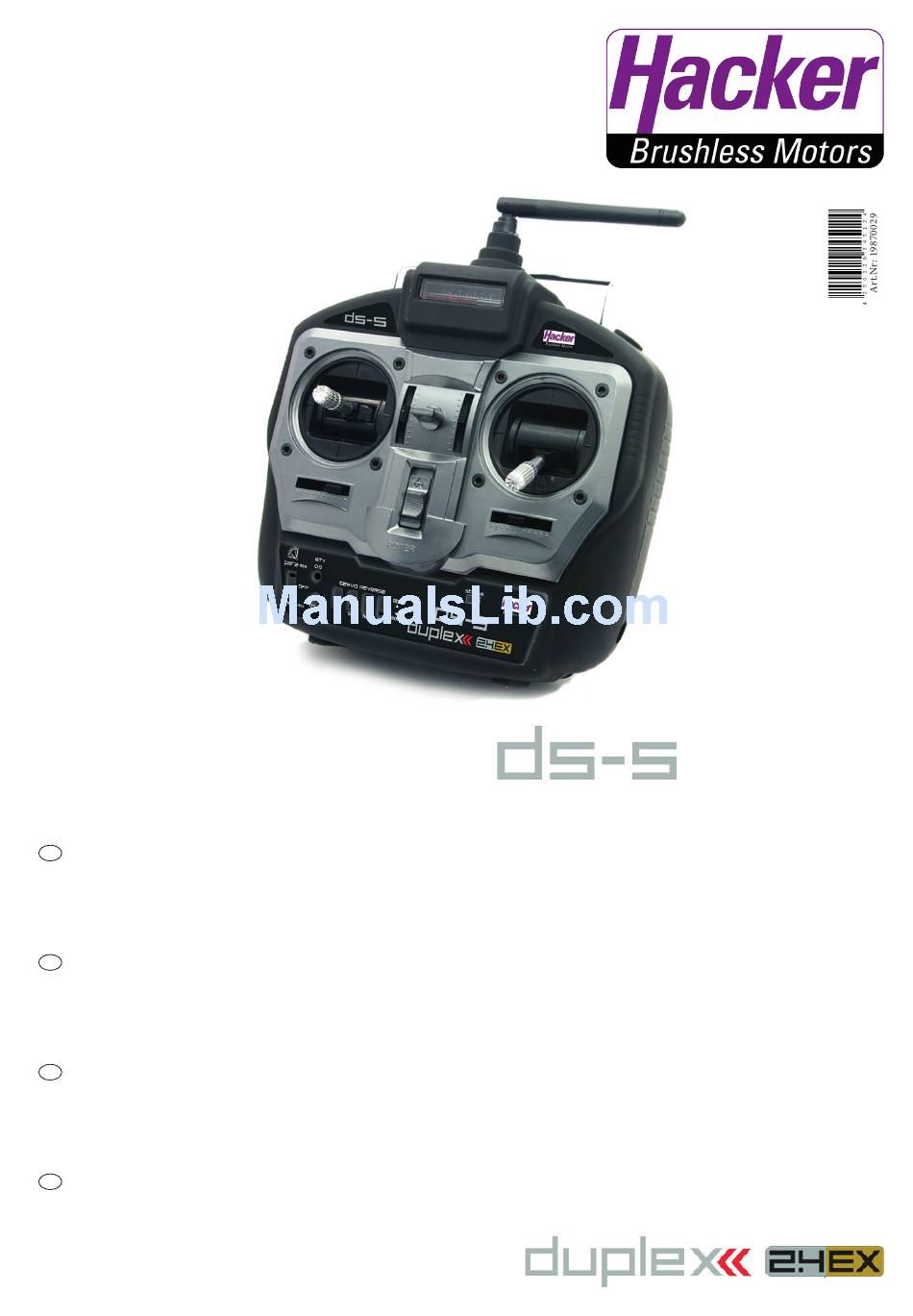

Bedienungsanleitung
Instruction Manual
D
- High-Quality 2.4 GHz Fernsteuerung mit 5 Kanälen
- Spezielle Mix Funktionen und Mischer für RC-Gleitschirme
und RC-Fallschirmspringer
- Servo-Reverse, ATV, PARA-MIX, DELTA-Mix
- Soft-Grip Case
- Zusatzschalter für Schleppklinke
GB
- 5-channel high quality 2.4GHz radio
- special mixing functions for rc paragliders and parchutes
- Servo reverse, ATV, para-mix, delta mix and normal mode
- Soft-grip case
- Switch for towlink
- Reliable FHSS radio system
I
- radio di alta qualità 5 canali da 2.4 GHz
- funzioni di mixaggio speciali per parapendio e paracaduti RC
- servo reverse, ATV, para-mix, delta mix e mode normale
- custodia morbida
- interruttore per il traino
- sistema radio FHSS affidabile
F
- Radiocommande 5 voies,haut de gamme en 2,4 GHz
- Fonctions de mixages spécifiques et mixages pour
paramoteurs / parapentes RC et parachutistes
- Servo-Reverse, ATV, PARA-MIX, Mixages DELTA et Mode Normal
- Malette Soft-Grip
- Interrupteur supplémentaire pour le crochet de treuillage/remorquage
- Système de transmission FHSS fiable
Hacker
Hacker Motor GmbH
Schinderstraßl 32
D-84030 Ergolding
Geschäftsführer: Rainer Hacker
Registergericht: Amtsgericht Landshut HRB 8052
Tel.: +49 871-953628-0
Fax: +49 871-953628-29
Email: info@hacker-motor.com
WEEE-Reg.-Nr. DE 55352581
Advertisement
Related Manuals for Hacker DS-5
Summary of Contents for Hacker DS-5
- Page 1 - High-Quality 2.4 GHz Fernsteuerung mit 5 Kanälen - Spezielle Mix Funktionen und Mischer für RC-Gleitschirme und RC-Fallschirmspringer - Servo-Reverse, ATV, PARA-MIX, DELTA-Mix - Soft-Grip Case Hacker Motor GmbH - Zusatzschalter für Schleppklinke Schinderstraßl 32 D-84030 Ergolding - 5-channel high quality 2.4GHz radio...
- Page 2 Inhaltsverzeichnis Seite 2: Inhaltsverzeichnis Seite 3: Einleitung Bestimmungsgemäße Verwendung Produktbeschreibung Seite 4: Lieferumfang Symbol Erklärungen Sicherheitshinweise Seite 5: Sicherheitshinweise Seite 6: Bedienelemente des Senders Seite 7: Beschreibung Seite 8: Allgemeines und Einbau von Empfängern aus der DUPLEX-Reihe Seite 9: Binden der Fernsteuerung mit Empfänger Seite 10: Inbetriebnahme Technische Daten...
- Page 3 Bewahren Sie die Bedienungsanleitung zum späteren Nachlesen sorgfältig auf. Alle in dieser Anleitung enthaltenen Produktbezeichnungen und Firmennamen sind Wa- renzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei technischen Fragen wenden Sie sich bitte an: Hacker Motor GmbH Tel.: 0871/953628-0 Fax: 0871/953628-29 E-Mail: service@hacker-motor.com Weitere wichtige und nützliche Informationen finden sie unter...
-
Page 4: Symbol-Erklärung
„Deutschen Modellflieger Verband DMFV“ abschlie- ßen. • Wenn Sie unsicher sind oder noch Fragen haben, dann kontaktieren Sie ihren Fachhändler oder unseren Hacker Kunden-Service. Die Kontaktadresse finden sie am Ende dieser Anleitung. • Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. - Page 5 • Nie mit der Antenne direkt auf das Modell zielen. Die Antenne muss seitlich abge- klappt sein. So ist die Abstrahlung der Signale am besten. • Prüfen Sie vor dem Start alle Funktionen Ihres Modells. Alle Servos müssen sauber die entsprechenden Steuerfunktionen des Modells ansteuern. Die Laufrichtung der Servos überprüfen.

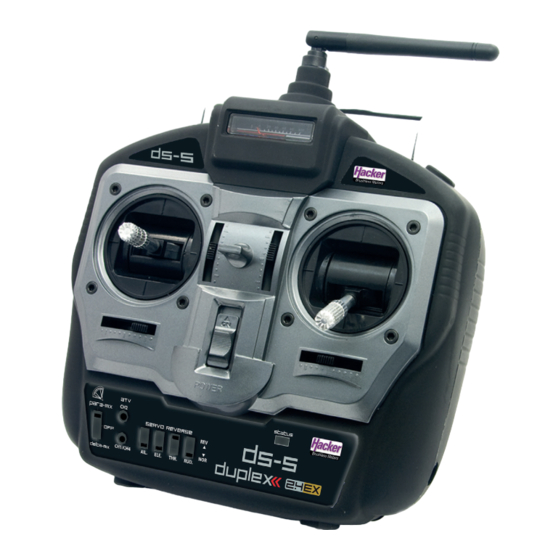

- Page 6 Bedienelemente des Hacker DS-5 Fernsteuersender (Mode 1) Antenne Höhenruder/Seitenruder Griff Knüppel Gas Trimmung Höhenruder Trimmung Gas/Querruder Knüppel Seitenruder Trimmung Querruder Trimmung An / Aus Schalter Wahlschalter Para-Mix/Normal/ Delta-Mix Servo-Weg-Begrenzung Status LED Servo-Reverse-Schalter Buchse für Telemetrie- Ausgang, z.B. über die JETI-BOX...
- Page 7 Das oben am Sender angeordnete analoge Anzeigeelement lässt Rückschluß auf den Füllstand der Batterien schließen. Bei dem Sender Hacker DS-5 wurde die Möglichkeit zur Übertragung von Telemetrie- daten an ein optional angeschlossenes Display(JETI-BOX) oder eine Anbindung über Bluethooth bis hin zur Analyse am PC geschaffen.
- Page 8 Allgemeines zu Empfängern aus der DUPLEX-Reihe Die Servoanschlüsse passen universell für Servos mit UNI Stecker Steckplatz für den Anschluss der Stromversorgung für Empfänger und Servos. Verwenden Sie, wenn möglich immer mehrere Eingänge parallel für die Stromversorgung, dazu können auch Y-Kabel oder weitere, nicht besetzte Empfängereingänge benutzt werden. Sie können entweder hochstromtaugliche NiXX-Zellen, LiXX-Zellen oder auch eine Spannungsregulierung mittels (Regler-)BEC verwenden.
- Page 9 Binden der Fernsteuerung mit dem Empfänger Das Binden MUSS bei erster Inbetriebnahme des Senders mit einem Empfänger aus der DUPLEX-Reihe durchgeführt werden. Um die Kommunikation zwischen Sender und Empfänger zu ermöglichen, müssen diese aneinander gebunden werden. Dabei speichert der Sender die zugehörige Empfängeradresse, findet „seinen“...
- Page 10 Am Sender hört man einen Alarmton, die Status-LED leuchtet im Wechsel ROT/GRÜN und signalisiert damit den Verlust des Empfängersignals. Schalten Sie den Sender aus. Technische Daten des Senders: Typenbezeichnung des Senders: Hacker DS-5 Kanäle: 5 Frequenzband: 2,4 GHz Stromversorgung: 8x 1,5V Mignon (Typ AA) Batterien/Akkus Modulations-Typ: FHSS RF Leistung: <100mW EiRP...
- Page 11 Da uns sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Be- triebshinweise, sowie der Einsatz des Produktes und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kos- ten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb, den Ausfall bzw.
- Page 12 Contents Page 2: Contents Page 13: Introduction Intended Use Product Description Page 14: Scope of delivery Meaning of special markings Safety precautions Page 14: Safety precautions Page 15: Transmitter controls Page 16: Description Page 16: General information on DUPLEX receivers Page 17: Binding procedure Page 18:...
- Page 13 If you have any difficulties while using your system, please consult the manual, our online Frequently Asked Questions, your hobby dealer, or the Hacker Service Center. The product names and company names in this manual are trade marks of their respective owners.
- Page 14 Scope of delivery: • Radio • Manual Required accessories • 8 mignon (rechargeable ) batteries (type AA) • Jeti Duplex receiver Meaning of special markings • The symbol with the exclamation mark: procedures which may lead to dangerous conditions and cause serious injury if not carried out properly •...
- Page 15 Transmitter Controls Hacker DS-5 Transmitter (Mode 1) Antenna Elevator/Rudder Stick Handle Throttle Trim Elevator Trim Throttle/Aileron Stick Rudder Trim Aileron Trim On/Off Switch Select-Switch Para-Mix/Normal/ Delta-Mix Travel adjust Status LED Servo-Reverse-Switch Connector for Telemetrie, e.g. JETI-BOX Batteries Seite: 15...
- Page 16 The analog display shows you the state of charge. The Hacker DS-5 allows you to transfer telemetric data via Jeti-Box connection or perform Bluetooth linked PC analysing. This setup provides a strong bandwidth of opportunities for the most common applications such as easy to activate delta mix func- tions or the para mix function for our Para-RC line models.
- Page 17 Installation of receiver Whenever possible, you should wrap the receiver in foam and place it as far as possible from sources of interference (servos, electric motors). Arrange the receiver antennas so that their active ends form a 90° angle and try to put them as far as possible away from each other. Take care not to bend them with a radius smaller than 1 cm.
-
Page 18: Technical Data
2. The radio will send an alarm tone, the status LED will again flash red and green indica ting the loss of connection 3. Turn off radio Technical Data Typ of the Transmitter: Hacker DS-5 Channels: 5 Frequency: 2,4 GHz Power Supply: 8x 1,5V Mignon (Typ AA) Batterien/Akkus Modulation-Typ: FHSS RF Power: <100mW EiRP... - Page 19 Hacker Motor GmbH. Any claim for damages, which may arise through the operation, the failure or malfunction, or related in any way, will be rejected.
