Nikon AF-S Nikkor 24mm f/1.4G ED User Manual
  1. Manuals
  2. Brands
  3. Nikon Manuals
  4. Camera Lens
  5. 24mm F/1.4G ED AF-S Nikkor
  6. User manual
Nikon AF-S Nikkor 24mm f/1.4G ED User Manual

Nikon AF-S Nikkor 24mm f/1.4G ED User Manual

Nano crystal coat
Hide thumbs Also See for AF-S Nikkor 24mm f/1.4G ED:
Table of Contents
  • Notes on Safety Operations
  • Major Features
  • Depth of Field
  • Using the Lens Hood
  • Recommended Focusing Screens
  • Lens Care
  • Specifications
  • Standard Accessories
  • Optional Accessory
  • Hinweise für Sicheren Betrieb
  • Die Wichtigsten Merkmale
  • Verwendung der Gegenlichtblende
  • Anbringen der Gegenlichtblende
  • Pflege des Objektivs
  • IM Lieferumfang Enthaltenes Zubehör
  • Optionales Zubehör
  • Technische Daten
  • Remarques Concernant Une Utilisation en Toute Sécurité
  • Principales Caractéristiques
  • Mise Au Point (Fig.a)
  • Profondeur de Champ
  • Utilisation du Parasoleil
  • Entretien de L'objectif
  • Accessoires Fournis
  • Accessoire en Option
  • Caractéristiques
  • Principales Funciones
  • Profundidad de Campo
  • Forma de Cuidar el Objetivo
  • Pantallas de Enfoque Recomendadas
  • Accesorios Estándar
  • Accesorio Opcional
  • Especificaciones
  • Att Notera För en Säker Hantering
  • Använda Motljusskyddet
  • Vård Av Objektivet
  • Extra Tillbehör
  • Belangrijkste Functies
  • De Diafragma Instellen
  • De Ingebouwde Flitser en Vignettering
  • Gebruik Van de Zonnekap
  • Onderhoud Van Het Objectief
  • Optioneel Accessoire
  • Note Sulle Operazioni DI Sicurezza
  • Caratteristiche Principali
  • Messa a Fuoco (Fig. A)
  • Messa a Fuoco Automatica con Esclusione Per Il Funzionamento in Manuale (Modalità M/A)
  • Profondità DI Campo
  • Utilizzo del Paraluce
  • Cura E Manutenzione Dell'obiettivo
  • Accessori in Dotazione
  • Accessori Opzionale
  • Caratteristiche Tecniche
  • Hlavní Funkce
  • Hloubka Ostrosti
  • Standardní Příslušenství
  • Volitelné Příslušenství
  • Hlavné Funkcie
  • Hĺbka Ostrosti
  • Používanie Slnečnej Clony Objektívu
  • Štandardné Príslušenstvo
  • Voliteľné Príslušenstvo
  • Technické Parametre

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual See also: User Manual

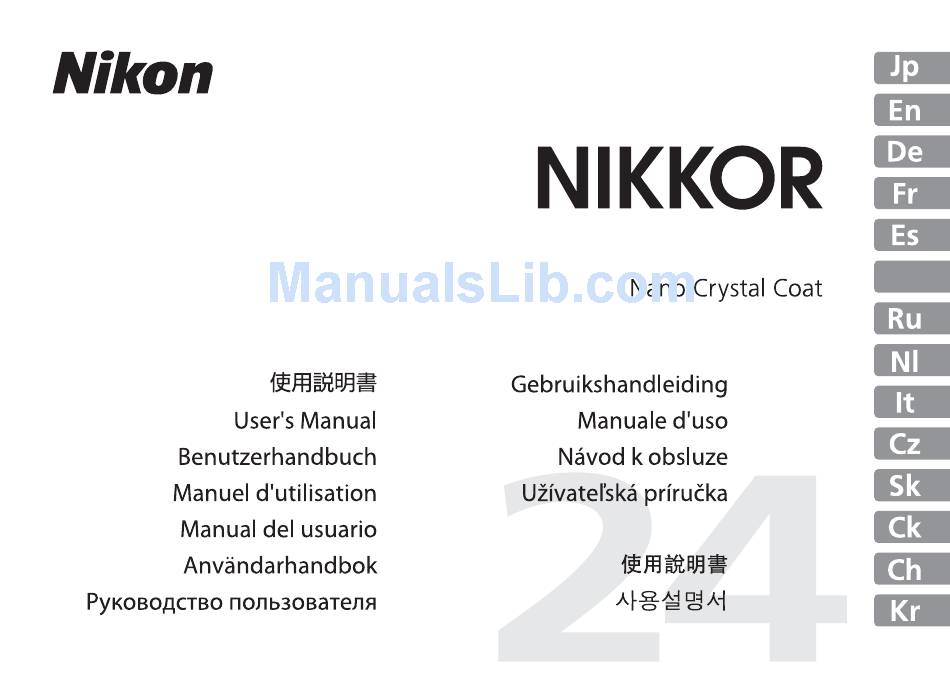

AF-S NIKKOR 24mm f/1.4G ED
P. 2
P. 10
S. 18
P. 26
P. 34
S. 42
CTP. 50
P. 58
P. 66
STR. 74
STR. 82
P. 90
使用说明书
P. 100
P. 108
Sv

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AF-S Nikkor 24mm f/1.4G ED and is the answer not in the manual?

Questions and answers

Related Manuals for Nikon AF-S Nikkor 24mm f/1.4G ED

Summary of Contents for Nikon AF-S Nikkor 24mm f/1.4G ED

  • Page 1 AF-S NIKKOR 24mm f/1.4G ED P. 2 P. 10 S. 18 P. 26 P. 34 使用说明书 S. 42 CTP. 50 P. 58 P. 66 STR. 74 STR. 82 P. 90 P. 100 P. 108...
  • Page 2 安全上のご注意 ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を 安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容 を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。 表示について 表示と意味は次のようになっています。 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される 警告 内容を示しています。 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および 注意 物的損害の発生が想定される内容を示しています。 お守りいただく内容の種類を、次の絵表示で区分し、説明しています。 絵表示の例 記 号 は、 注 意（ 警 告 を 含 む ） を 促 す 内 容 を 告 げ る も の で す。 図 の 中 や 近 く に 具 体 的 な 注 意 内 容 （左図の場合は感電注意）が描かれています。...
  • Page 3 警 告 分解したり、修理や改造をしないこと 感電したり、 異常動作をしてケガの原因となります。 分解禁止 落下などによって破損し、内部が露出した ときは、露出部に手を触れないこと 接触禁止 感電したり、破損部でケガをする原因となります。 カメラの電池を抜いて、販売店またはニコンサー すぐに ビス機関に修理を依頼してください。 修理依頼を 熱くなる、煙が出る、こげ臭いなどの異常時 は、速やかにカメラの電池を取り出すこと 電池を取る そのまま使用すると火災、やけどの原因となりま す。電池を取り出す際、やけどに充分注意してく ださい。電池を抜いて、販売店またはニコンサー すぐに ビス機関に修理を依頼してください。 修理依頼を 水につけたり、水をかけたり、雨にぬらし たりしないこと 水かけ禁止 発火したり感電の原因となります。 引火、爆発のおそれのある場所では使用し ないこと プロパンガス・ガソリンなど引火性ガスや粉塵の 使用禁止 発生する場所で使用すると、爆発や火災の原因と なります。 レンズまたはカメラで直接太陽や強い光を 見ないこと 見ないこと 失明や視力障害の原因となります。 注 意 ぬれた手でさわらないこと 感電の原因になることがあります。...
  • Page 4 ■ 各部の名称 ① フード（P.7） ② フード取り付け指標（P.7） ③ フードセット指標（P.7） ④ フード着脱指標（P.7） ⑤ フォーカスリング（P.6） ⑥ 距離目盛（P.7） ⑦ 距離目盛基準線（P.7） ⑧ レンズ着脱指標 ⑨ レンズマウントゴムリング （P.8） ⑩ CPU 信号接点（P.8） ⑪ フォーカスモード切り換え スイッチ（P.6） （ ） ：参照頁...
  • Page 5 このたびはニッコールレンズをお買い上げくださいまして、 誠にありがとうございます。ご使用の前に、 この使用説明書をよくお読みの上、 正しくお使いください。また、 カメラの使用説明書もご覧ください。 ■ 主な特長 ナノクリスタルコート（Nano Crystal Coat）を一 ● 部のレンズに施したことにより、強い太陽光が当た る屋外撮影から、スポットライトのある室内撮影ま で、クリアーで抜けの良い画像を提供します。 レンズ内超音波モーター（サイレント・ウェーブ・ ● モーター）を採用し静かな AF（オートフォーカス） 撮影が可能です。また、フォーカスモード切り換え スイッチにより AF（オートフォーカス）撮影および MF（マニュアルフォーカス）撮影ができます。 ニコン独自の ED（特殊低分散）ガラスによる色収差 ● の補正とともに、非球面レンズや良好なボケ味が得 られる円形絞りの採用により優れた光学性能、描写 性能を発揮します。 最短撮影距離 0.25 m までの近接撮影ができます。 ● ワイヤレスリモートスピードライト SB-R200 は、 ● レンズ先端に 2 個まで装着できます。 ご注意...
  • Page 6 ■ ピント合わせの方法（図 A） ご使用のカメラや撮影目的によって、下表のようなピン ト合わせが選択できます。 M/A（マニュアル優先オートフォーカスモード）の使い方 a レ ン ズ の フ ォ ー カ ス モ ー ド 切 り 換 え ス イ ッ チ を [M/A] にセットします。 b AF （オートフォーカス） 撮影時、カメラのシャッター ボタンを半押ししたまま、あるいは AF 作動ボタン を保持したまま、フォーカスリングを手で回転させ ると、瞬時に MF （マニュアルフォーカス） 撮影が行 えます。...
  • Page 7 ■ 被写界深度 被写体の前後のピントが合う範囲 （被写界深度）は、 ● 距離目盛基準線の両側の被写界深度目盛によって、 おおよそ判ります。 プレビュー（絞り込み）機構を持つカメラでは、撮 ● 影前に被写界深度を確認できます。 詳しい被写界深度は、被写界深度表（P.116）をご ● 覧ください。 被写界深度目盛 赤外指標 ■ 絞り値の設定 絞り値は、カメラ側で設定してください。 ■ カメラの内蔵フラッシュ使用時のご注意 撮影距離 0.6 m 以上で使用してください。 ● ケラレを防止するために、レンズのフードは取り外 ● して使用してください。 カメラ ケラレなく撮影できる撮影距離 D5000、D3000、 撮影距離 1m 以上 D60、D40 シリーズ ■ フードの使い方 画像に悪影響を及ぼす光線をカットし、レンズ面の保 護にも役立ちます。 取り付け方...
  • Page 8 ■ ファインダースクリーンとの組み合わせ スクリーン EC-B A B C E G1 G2 G3 G4 J L M U EC-E カメラ ◎ ◎ ― ◎ ― ― ― ― ― ◎ ◎ F5+DP-30 ◎ ◎ ◎ ◎ F5+DA-30 ◎ ◎ ○ ◎ ◎ 構図の決定やピント合わせの目的には...
  • Page 9 ■ 付属アクセサリー 77mm スプリング式レンズキャップ LC-77  ● 裏ぶた LF-1 ● バヨネットフード HB-51  ● ソフトケース CL-1118 ● ■ 別売アクセサリー 77mm ネジ込み式フィルター ● ■ 仕 様 型式： ニコン F マウント CPU 内蔵 G タイ プ、AF-S レンズ 焦点距離： 24mm 最大口径比： 1：1.4 レンズ構成： 10 群 12 枚（ED レンズ 2 枚、非球 面レンズ...

  • Page 10: Notes On Safety Operations

    Repairs should be performed only by qualified technicians. Should the camera or lens break open as the result of a fall or other accident, take the product to a Nikon-authorized service representative for inspection after unplugging the product and/or removing the battery.
  • Page 11 Nomenclature 1 Lens hood (p.14) 2 Lens hood attachment index (p.14) 3 Lens hood setting index (p.14) 4 Lens hood mounting index (p.14) 5 Focus ring (p.13) 6 Distance scale (p.14) 7 Distance index line (p.14) 8 Mounting index 9 Lens mount rubber gasket (p.15) 0 CPU contacts (p.15) ! Focus mode switch (p.13) ( ): reference page...

  • Page 12: Major Features

    Thank you for purchasing the AF-S NIKKOR 24mm f/1.4G ED lens. Before using this lens, please read these instructions and refer to your camera's User's Manual. Major features • The Nano Crystal Coat deposited on some of the lens elements ensures that fine, clear images can...
  • Page 13 Press the shutter-release button halfway or the AF-ON button once again to cancel manual focus and resume autofocus. Cameras Nikon digital SLR (Nikon FX/DX format) cameras, F6, F5, F4-Series, F100, F90X/N90s*, F90-Series/N90*, F80-Series/ N80-Series*, F75-Series/N75-Series*, F70-Series/N70*, F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S...

  • Page 14: Depth Of Field

    Depth of field • Approximate depth of field can be determined by checking the depth-of-field indicators. • If your camera has a depth-of field preview (stop- down) button or lever, depth of field can be previewed through the camera viewfinder. •...

  • Page 15: Recommended Focusing Screens

    Recommended focusing screens Various interchangeable focusing screens are available for certain Nikon SLR cameras to suit any picture-taking situation. The ones recommended for use with this lens are: Screen EC-B A B C E G1 G2 G3 G4 EC-E Camera...

  • Page 16: Specifications

    • Rear Lens Cap LF-1 • Bayonet Hood HB-51 • Flexible Lens Pouch CL-1118 Optional accessory • 77mm screw-on filters Specifications Type of lens: G-type AF-S NIKKOR lens with built-in CPU and Nikon bayonet mount Focal length: 24mm Maximum f/1.4 aperture: Lens...
  • Page 17 Shooting Graduated in meters and feet distance scale: from 0.25 m (0.82 ft.) to infinity ( ) Closest 0.25 m (0.82 ft.) focusing distance: No. of 9 pcs. (rounded) diaphragm blades: Diaphragm: Fully automatic Aperture f/1.4 to f/16 range: Exposure Via full-aperture method measurement: Attachment...

  • Page 18: Hinweise Für Sicheren Betrieb

    Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Bei einer Störung sofort die Stromversorgung ausschalten.
  • Page 19 Nomenklatur 1 Gegenlichtblende (S. 22) 2 Montagemarkierung der Gegenlichtblende (S. 22) 3 Kontrollmarkierung der Gegenlichtblende (S. 22) 4 Montagemarkierung für Gegenlichtblende (S. 22) 5 Entfernungseinstellring (S. 21) 6 Entfernungsskala (S. 22) 7 Markierung für Entfernungsskala (S. 22) 8 Montagemarkierung 9 Dichtungsmanschette (S. 23) 0 CPU-Kontakte (S.

  • Page 20: Die Wichtigsten Merkmale

    Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 24mm 1:1,4G ED entgegenbringen. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Die wichtigsten Merkmale • Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterschiedlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu...
  • Page 21 Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie das manuelle Fokussieren beenden und wieder den Autofokus verwenden möchten. Kameras Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601...

  • Page 22: Verwendung Der Gegenlichtblende

    Schärfentiefe • Die ungefähre Schärfentiefe kann über die Schärfentiefeskala ermittelt werden. • Wenn die Kamera mit einer Abblendtaste oder einem Abblendhebel für die Tiefenschärfevorschau ausgestattet ist, lässt sich die Tiefenschärfe beim Blick durch den Kamerasucher beurteilen. • Weitere Informationen finden Sie auf S. 116. Markierung für Entfernungsskala Tiefenschärfemarkierungen Infrarot-Abgleichskala...

  • Page 23: Pflege Des Objektivs

    Empfohlene Einstellscheiben Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt: Einstellscheibe EC-B A B C E G2 G3 G4 J L M U...

  • Page 24: Im Lieferumfang Enthaltenes Zubehör

    • Hinterer Objektivdeckel LF-1 • Bajonett-Gegenlichtblende HB-51 • Objektivbeutel CL-1118 Optionales Zubehör • 77mm-Schraubfilter Technische Daten Objektivtyp: AF-S NIKKOR mit G-Charakteristik, eingebauter CPU und Nikon-F- Bajonett. Brennweite: 24mm Lichtstärke: 1 : 1,4 Optischer Aufbau: 12 Elemente in 10 Linsengruppen (2 Linsenelemente aus ED-Glas, 2 asphärische Linsen und einige...
  • Page 25 Naheinstellgrenze: 0,25 m Blende: Irisblende mit 9 gerundeten Lamellen Blendensteuerung: Vollautomatisch Blendenbereich: f/1,4 bis f/16 Belichtungsmessung: Offenblendenmessung Filtergewinde: 77mm (P = 0,75 mm) Abmessungen: ca. 83 (Durchm.) × 88,5 mm (zum Objektivmontageflansch der Kamera) Gewicht: ca. 620 g Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.

  • Page 26: Remarques Concernant Une Utilisation En Toute Sécurité

    à une chute ou un autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir débranché le produit et retiré les piles. En cas de dysfonctionnement, éteignez l’appareil immédiatement...
  • Page 27 Nomenclature 1 Parasoleil (p. 30) 2 Repère de fixation du parasoleil (p. 30) 3 Repère de réglage du parasoleil (p. 30) 4 Repère de montage du parasoleil (p. 30) 5 Bague de mise au point (p. 29) 6 Échelle des distances (p. 30) 7 Ligne de repère des distances (p.

  • Page 28: Principales Caractéristiques

    SB-R200 sur l’objectif. Important • Lorsqu’il est monté sur les reflex numériques Nikon au format DX comme la série D300 et D90, le champ angulaire de l’objectif devient 61° et la focale équivalente en 24 x 36 mm est d’environ 36 mm.

  • Page 29: Mise Au Point (Fig.a)

    AF-ON pour annuler la mise au point manuelle et revenir à l’autofocus. Appareil Reflex numériques Nikon (format Nikon FX/DX), F6, F5, série F4, F100, F90X, série F90, série F80, série F75, série F70, série F65, Pronea 600i, Pronea S Série F60, série F55, série F50, F-801s, F-801, F-601...

  • Page 30: Profondeur De Champ

    Profondeur de champ • La profondeur de champ approximative peut être déterminée en examinant l’échelle de profondeur de champ. • Si votre appareil possède un levier ou une commande d’aperçu de la profondeur de champ (diaphragme), vous pouvez en obtenir l’aperçu dans le viseur de l’appareil photo.

  • Page 31: Entretien De L'objectif

    • Si le joint en caoutchouc de l’objectif est endommagé, rendez-vous dans un centre de service agréé Nikon le plus proche pour réaliser les réparations nécessaires. • Nettoyer la surface de l’objectif avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un...

  • Page 32: Accessoires Fournis

    • Étui souple pour objectif CL-1118 Accessoire en option • Filtres à visser 77mm Caractéristiques Type d’objectif : Objectif NIKKOR AF-S de type G avec microprocesseur intégré et monture à baïonnette Nikon. Focale : 24mm Ouverture f/1,4 maximale : Construction 12 éléments en 10 groupes...
  • Page 33 Échelle des Graduée en mètres et pieds de distances de 0,25 m à l’infini ( ) prise de vue : Distance 0,25 m minimale de mise au point : Nb. de lamelles 9 (circulaires) du diaphragme : Diaphragme : Entièrement automatique Plage des f/1,4 à...
  • Page 34 Nikon para su revisión. Apague inmediatamente el equipo en caso de funcionamiento defectuoso Si observa que sale humo o que la cámara o el objetivo...
  • Page 35 Nomenclatura 1 Visera del objetivo (p. 38) 2 Indice de acoplamiento de la visera del objetivo (p. 38) 3 Indice de ajuste de la visera del objetivo (p. 38) 4 Indice de montura de la visera del objetivo (p. 38) 5 Anillo de enfoque (p.

  • Page 36: Principales Funciones

    ¡Importante! • Cuando se monta en las cámaras SLR digitales con formato DX de Nikon como las de la Serie D300 y la D90, el ángulo de imagen del objetivo se vuelve de 61° y su distancia focal equivalente a 35mm es de aproximadamente 36 mm.
  • Page 37 AF-ON una vez más para cancelar el enfoque manual y volver al enfoque automático. Cámaras Cámaras SLR digitales Nikon (formato Nikon FX/DX), F6, F5, Serie F4, F100, F90X/N90s*, Serie F90/N90*, Serie F80/ Serie N80*, Serie F75/Serie N75*, Serie F70/N70*, Serie F65/...

  • Page 38: Profundidad De Campo

    Profundidad de campo • La profundidad de campo aproximada se puede determinar comprobando la escala de profundidad de campo. • Si su cámara cuenta con un botón o palanca de previsualización de profundidad de campo (reducción de apertura), podrá obtener la previsualización de la profundidad de campo a través del visor de la cámara.

  • Page 39: Forma De Cuidar El Objetivo

    Pantallas de enfoque recomendadas Hay diferentes pantallas de enfoque intercambiables para algunas cámaras SLR de Nikon apropiados para cualquier situación fotográfica. Las recomendadas para utilizar con este objetivo son las que aparecen en la lista a continuación. Pantalla EC-B A B C E...

  • Page 40: Accesorios Estándar

    Ángulo de 84° para las cámaras SLR de imagen: película con formato de 35mm (135) de Nikon y para las cámaras SLR digitales con formato FX de Nikon 61° para las cámaras SLR digitales con formato DX de Nikon 71°...
  • Page 41 Enfoque: Sistema de enfoque trasero (RF), sistema de enfoque automático con motor Silent Wave; manualmente mediante anillo de enfoque separado Escala de Calibrado en metros y pies desde distancias de la 0,25 m (0,82 pie) a infinito ( ) toma: Distancia de 0,25 m (0,82 pie) enfoque mínima:...

  • Page 42: Att Notera För En Säker Hantering

    Var försiktig så att du inte bränner dig. Fortsatt användning kan medföra personskada. När du har avlägsnat eller kopplat bort strömkällan bör du ta utrustningen till ett auktoriserat Nikon-servicecenter för kontroll. Använd inte kameran eller objektivet i närheten av lättantändlig gas Hantering av elektrisk utrustning i närheten av lättantändlig gas...
  • Page 43 Terminologi 1 Objektivfattning (s. 46) 2 Motljusskydd fästindex (s. 46) 3 Motljusskydd inställningsindex (s. 46) 4 Motljusskydd monteringsindex (s. 46) 5 Fokusring (s. 45) 6 Avståndsskala (s. 46) 7 Distansindikeringslinje (s. 46) 8 Monteringsindex 9 Gummipackning för montering av objektiv (s. 47) 0 CPU-kontakter (s.
  • Page 44 Det kan finnas några begränsningar i de tillgängliga funktionerna. Se kameran Användarhandbok för mer information. Kameror Autofokus Nikon digital SLR-kamera (Nikon FX/ DX-format) F6, F5, F100, F80-serien, F75-serien, F65-serien, Pronea 600i, Pronea S* F4-serien, F90X, F90-serien, F70-serien F60-serien, F55-serien, F50-serien,...
  • Page 45 Kameror Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5, F4-serien, F100, F90X, F90-serien, F80-serien, F75-serien, F70-serien, F65-serien, Pronea 600i, Pronea S F60-serien, F55-serien, F50-serien, F-801s, F-801, F-601...

  • Page 46: Använda Motljusskyddet

    Skärpedjup • Ungefärligt djup kan bestämmas genom att kontrollera skärpedjupsskalan. • Om din kamera har en knapp eller spak för förhandsgranskning av skärpedjupet (manuella mätningar) kan du förhandsgranska skärpedjupet genom sökaren. • För vidare information, se sid. 116. Indikatorer för Infraröd kompensationsskala skärpedjup Ställa in bländaren...

  • Page 47: Vård Av Objektivet

    Rekommenderade mattskivor Det finns olika utbytbara mattskivor för vissa SLR- kameror från Nikon till olika fotograferingssituationer. Till detta objektiv rekommenderas följande: Skärm EC-B A B C E G2 G3 G4 J L M U EC-E Kamera F5+DP-30 F5+DA-30 : Utmärkt fokusering : Acceptabel fokusering En lätt vinjettering eller moirémönster syns i...

  • Page 48: Extra Tillbehör

    • Bajonettskydd HB-51 • Flexibelt objektivfodral CL-1118 Extra tillbehör • 77mm skruvfilter Specifikationer Objektivtyp: G-typ AF-S NIKKOR-objektiv med inbyggd CPU och Nikon bajonettfattning Fokallängd: 24mm Maximal bländare: f/1,4 Linskonstruktion: 12 element i 10 grupper (2 ED, 2 asfäriska och några...
  • Page 49 Bländare: Helautomatisk Bländarskala: f/1,4 till f/16 Exponeringsmätning: Via fullbländare Storlek: 77mm (P = 0,75 mm) Mått: Ungefär 83 mm diameter × 88,5 mm (utstick från objektivets monterade fläns) Vikt: Ungefär 620 g Specifikationer och utförande kan ändras när som helst, utan att tillverkaren meddelar detta och utan någon skyldighet för densamme.
  • Page 50 случае повреждения корпуса фотокамеры или объектива в результате падения или другого происшествия отключите сетевой блок питания и/или извлеките батарею и доставьте изделие для проверки в авторизованный сервисный центр Nikon. В случае неисправности немедленно выключите фотокамеру При появлении дыма или необычного запаха, исходящего из...
  • Page 51 Компоненты 1 Бленда (стр. 54) 2 Метка крепления бленды (стр. 54) 3 Метка фиксации бленды (стр. 54) 4 Установочная метка бленды (стр. 54) 5 Фокусировочное кольцо (стр.53) 6 Шкала расстояния (стр. 54) 7 Указатель расстояния (стр. 54) 8 Установочная метка 9 Резиновый...
  • Page 52 дистанционно управляемых вспышек SB-R200. Внимание • При присоединении объектива к цифровой зеркальной фотокамере Nikon формата DX, например, к фотокамере cерии D300 и D90, угол зрения объектива становится равным 61°, а фокусное расстояние (в эквиваленте для 35мм пленочной фотокамеры) становится приблизительно...
  • Page 53 наполовину или кнопку AF-ON для отмены ручной фокусировки и возобновления автофокусировки. Фотокамеры Цифровой зеркальной фотокамере Nikon формата FX/DX, F6, F5, Серия F4, F100, F90X, Серия F90, Серия F80, Серия F75, Серия F70, Серия F65, Pronea 600i, Pronea S Серия F60, Серия F55, Серия F50, F-801s, F-801, F-601м, F-401x, F-401s, F-401...
  • Page 54 Глубина резкости • Приблизительная глубина резкости определяется по шкале глубины резкости. • Если фотокамера оснащена кнопкой или рычажком просмотра глубины резкости (затемнение), то глубину резкости можно проверить через видоискатель фотокамеры. • Дополнительные сведения см. на стр. 116. Индикаторы Шкала коррекции при глубины...
  • Page 55 Рекомендуемые фокусировочные экраны Сменные фокусировочные экраны, доступные для определенных зеркальных фотокамер Nikon, помогают осуществлять съемку практически в любых ситуациях. С этим объективом рекомендуется использовать следующие фокусировочные экраны. Экран EC-B A B C E G2 G3 G4 J L M U EC-E Фотокамера...
  • Page 56 несколько линз с нанокристаллическим покрытием) 84° при использовании с Угол зрения: 35мм (135) пленочными зеркальными фотокамерами Nikon и цифровыми зеркальными фотокамерами Nikon формата FX 61° при использовании с цифровыми зеркальными фотокамерами Nikon формата 71° при использовании с фотокамерами со стандартом...
  • Page 57 Передается в фотокамеру Информация о расстоянии: Система фокусировки задней Фокусировка: группой линз (RF), автофокусировка с использованием бесшумного волнового привода, ручная фокусировка с помощью отдельного кольца фокусировки Градуирована в метрах и Шкала расстояния футах, начиная с 0,25 м до съемки: бесконечности (∞) 0,25 м...
  • Page 58 Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaald en/of de batterijen hebt verwijderd.
  • Page 59 Terminologie 1 Zonnekap (p. 62) 2 Bevestigings-index voor zonnekap (p. 62) 3 Instel-index voor zonnekap (p. 62) 4 Montage-index voor zonnekap (p. 62) 5 Scherpstelring (p. 61) 6 Afstandsschaal (p. 62) 7 Afstandsindexlijn (p. 62) 8 Montage-index 9 Rubberen pakking van objectiefvatting (p.

  • Page 60: Belangrijkste Functies

    • Tot 2 Draadloze Speedlights op afstand SB-R200 kunnen worden bevestigd op de rand van het objectief. Belangrijk • Bij montage op een Nikon DX-formaat digitale SLR- camera’s, zoals de D300-Serie en de D90, wordt de beeldhoek 61° en bedraagt de brandpuntsafstand in kleinbeeldequivalent circa 36 mm.
  • Page 61 Druk de ontspanknop of de AF-ON-knop opnieuw half in om de handmatige scherpstelling te annuleren en autofocus te hernemen. Camera’s Nikon digitale spiegelreflexcamera (Nikon FX/DX- formaat), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S...

  • Page 62: De Diafragma Instellen

    Scherptediepte • De scherptediepte kan bij benadering worden bepaald met behulp van de scherptediepteschaal. • Indien uw camera beschikt over een voorbeeldknop of –hendel (stop-beneden), kunt u de scherptediepte zien door de zoeker van de camera. • Zie p. 116 voor meer informatie. Scherptediepte- Infraroodcompensatieschaal indicatoren...

  • Page 63: Onderhoud Van Het Objectief

    Aanbevolen matglazen Er zijn diverse uitwisselbare matglazen beschikbaar voor bepaalde Nikon SLR-camera’s voor elke fotogelegenheid. De volgende worden voor dit objectief aangeraden: Matglazen EC-B A B C E G1 G2 G3 G4 J L M U EC-E Camera F5+DP-30 F5+DA-30...

  • Page 64: Optioneel Accessoire

    • Achterste objectiefdop LF-1 • Bajonetkap HB-51 • Flexibel objectiefetui CL-1118 Optioneel accessoire • 77mm vastschroefbare filters Specificaties Type objectief: G-type AF-S NIKKOR-objectief met ingebouwde CPU en Nikon- bajonetvatting Brandpuntsafstand: 24mm Maximaal f/1,4 diafragma: Objectiefconstructie: 12 elementen in 10 groepen (2 ED lenselementen,...
  • Page 65 Kortste 0,25 m scherpstelafstand: Aantal 9 stuks (afgerond) diafragmalamellen: Diafragma: Volledig automatisch Diafragmaschaal: f/1,4 tot f/16 Belichtingsmeting: Door middel van de volledige diafragma-methode Montage- 77mm (P = 0,75 mm) afmeting: Afmetingen: Circa 83 mm (diameter) × 88,5 mm (afstand van de objectiefvatting op de camera) Gewicht: Circa 620 g...

  • Page 66: Note Sulle Operazioni Di Sicurezza

    Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni. Dopo aver rimosso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l’ispezione. Non usare la fotocamera o l’obiettivo in presenza di gas infiammabili L’utilizzo di apparecchiature elettroniche in presenza di gas...
  • Page 67 Denominazione 1 Paraluce (p.70) 2 Indice di collegamento del paraluce (p.70) 3 Indice di regolazione del paraluce (p.70) 4 Indice di montaggio del paraluce (p.70) 5 Anello di messa a fuoco (p.69) 6 Scala delle distanze (p.70) 7 Contrassegno distanza (p.70) 8 Indice di montaggio 9 Guarnizione in gomma della montatura dell’obiettivo (p.71)

  • Page 68: Caratteristiche Principali

    • Lateralmente all’obiettivo è possibile montare fino a due flash remoti senza cavi SB-R200. Importante! • Qualora installato su fotocamere reflex digitali Nikon formato DX, quali le serie D300 e D90, l’angolo di campo dell’obiettivo diviene 61° e la sua lunghezza focale equivalente a quella di un 35mm risulta di circa 36 mm.

  • Page 69: Messa A Fuoco (Fig. A)

    AF-ON. Fotocamere Fotocamere reflex digitali Nikon (formato FX/DX), F6, F5, serie F4, F100, F90X, serie F90, serie F80, serie F75, serie F70, serie F65, Pronea 600i, Pronea S Serie F60, serie F55, serie F50, F-801s,...

  • Page 70: Profondità Di Campo

    Profondità di campo • È possibile determinare la profondità di campo approssimativa controllando la scala della profondità di campo. • Se la fotocamera è dotata di pulsante o leva di anteprima della profondità di campo (stop-down), è possibile verificare l'effettiva profondità di campo nel mirino della fotocamera.

  • Page 71: Cura E Manutenzione Dell'obiettivo

    Schermi di messa a fuoco consigliati Per alcune fotocamere SLR Nikon sono disponibili vari schermi di messa a fuoco intercambiabili adatti a ogni situazione di ripresa. Gli schermi consigliati per l’uso con questo obiettivo sono elencati sotto. Schermo EC-B A B C E...

  • Page 72: Accessori In Dotazione

    2 elementi asferici e alcune lenti con rivestimento di nanocristalli) Angolo di campo: 84° con fotocamere Reflex a pellicola Nikon formato 35mm (135) e fotocamere Reflex digitali Nikon formato FX; 61° con fotocamere Reflex digitali Nikon formato DX; 71° con fotocamere sistema...
  • Page 73 Scala delle Graduata in metri e piedi da distanze di 0,25 m all’infinito ( ) ripresa: Distanza minima 0,25 m per la messa fuoco: Nr. delle lamelle 9 pz. (arrotondati) diaframma: Diaframma: Completamente automatico Gamma di f/1,4 a f/16 apertura: Misurazione Con metodo a tutta apertura dell’esposizione:...
  • Page 74 či neobvyklý zápach, vyjměte okamžitě baterii, ale dbejte, abyste se nepopálili. Další používání by mohlo vést ke zranění. Po vyjmutí baterie či odpojení zdroje napájení produkt odneste do autorizovaného servisu Nikon, aby mohl být zkontrolován. Nepoužívejte fotoaparát ani objektiv v přítomnosti hořlavých plynů...
  • Page 75 Názvosloví 1 Sluneční clona (str. 78) 2 Značka pro upevnění sluneční clony (str. 78) 3 Značka aretované polohy sluneční clony (str. 78) 4 Montážní značka sluneční clony (str. 78) 5 Zaostřovací kroužek (str. 77) 6 Stupnice vzdáleností (str. 78) 7 Značka pro odečítání vzdáleností (str.

  • Page 76: Hlavní Funkce

    • Na objektiv lze upevnit dvě bezdrátově ovládané zábleskové jednotky SB-R200. Důležité • Při použití na digitálních jednookých zrcadlovkách Nikon formátu DX (např. řada D300 a D90) je obrazový úhel objektivu 61°, což odpovídá ohniskové vzdálenosti 36 mm u kinofilmu a formátu FX. Použitelné fotoaparáty a dostupné...
  • Page 77 AF-ON. Fotoaparáty Digitální jednooké zrcadlovky Nikon formátu FX/DX, F6, F5, řada F4, F100, F90X, řada F90, řada F80, řada F75, řada F70, řada F65, Pronea 600i, Pronea S Řada F60, řada F55, řada F50, F-801s, F-801, F-601 F-401s, F-401 Důležité...

  • Page 78: Hloubka Ostrosti

    Hloubka ostrosti • Přibližnou hloubku ostrosti lze odečíst ze stupnice hloubky ostrosti. • Je-li fotoaparát vybaven tlačítkem nebo páčkou kontroly hloubky ostrosti (tj. možností zaclonění objektivu na pracovní clonu), můžete kontrolovat rozložení hloubky ostrosti v hledáčku fotoaparátu. • Více informací naleznete na str. 116. Značka pro odečítání...
  • Page 79 Doporučené zaostřovací matnice Pro určité zrcadlovky Nikon jsou k dispozici výměnné zaostřovací matnice, které jsou vhodné pro různé fotografované scény. Doporučené matnice pro tento objektiv jsou: Matnice EC-B A B C E G1 G2 G3 G4 EC-E Fotoaparát F5+DP-30 F5+DA-30 : Vynikající...

  • Page 80: Standardní Příslušenství

    • Bajonetová sluneční clona HB-51 • Měkké pouzdro na objektiv CL-1118 Volitelné příslušenství • Šroubovací filtry 77mm Specifikace Typ objektivu: Objektiv NIKKOR AF-S typu G s vestavěným CPU a bajonetem Nikon Ohnisková 24mm vzdálenost: Světelnost: f/1,4 Konstrukce 12 čoček/10 členů (2 optické členy objektivu: ze skel ED, 2 asférické...
  • Page 81 Stupnice Značená v metrech a stopách, od vzdáleností: 0,25 m do nekonečna (∞) Nejkratší 0,25 m zaostřitelná vzdálenost: Počet lamel 9 (s optimalizovaným tvarem) clony: Clona: Plně automatická Rozsah clon: f/1,4 až f/16 Měření expozice: Při plně otevřené cloně Průměr filtrového 77mm (P = 0,75 mm) závitu: Rozměry:...
  • Page 82 Ďalšie používanie by mohlo spôsobiť zranenie. Po vybratí alebo odpojení zdroja energie odovzdajte zariadenie zástupcovi autorizovaného servisu spoločnosti Nikon, ktorý ho skontroluje. Fotoaparát ani objektív nepoužívajte v blízkosti horľavých plynov Používanie elektronických zariadení v blízkosti horľavých plynov môže spôsobiť...
  • Page 83 Legenda 1 Slnečná clona objektívu (str. 86) 2 Značka nasadenia tienidla objektívu (str. 86) 3 Značka umiestnenia tienidla objektívu (str. 86) 4 Značka upevnenia tienidla objektívu (str. 86) 5 Zaostrovací krúžok (str. 85) 6 Stupnica vzdialenosti (str. 86) 7 Čiara značky vzdialenosti (str. 86) 8 Značka upevnenia 9 Gumové...

  • Page 84: Hlavné Funkcie

    SB-R200 ovládané na diaľku. Dôležité • Po pripevnení k digitálnym jednookým zrkadlovkám Nikon formátu DX, napríklad k fotoaparátu série D300 alebo D90 je obrazový uhol objektívu 61°, čo odpovedá ohniskovej vzdialenosti 36 mm u kinofilmu a formátu FX.
  • Page 85 AF-ON sa zruší manuálne zaostrovanie a obnoví sa automatické. Fotoaparáty Digitálne jednooké zrkadlovky Nikon formátu FX/DX, F6, F5, séria F4, F100, F90X, séria F90, séria F80, séria F75, séria F70, séria F65, Pronea 600i, Pronea S Séria F60, séria F55, séria F50,...

  • Page 86: Hĺbka Ostrosti

    Hĺbka ostrosti • Približnú hĺbku ostrosti možno určiť podľa stupnice hĺbky ostrosti. • Ak je fotoaparát vybavený tlačidlom alebo páčkou na kontrolu (nastavenie) hĺbky ostrosti, hĺbku ostrosti možno kontrolovať prostredníctvom hľadáčika fotoaparátu. • Ďalšie informácie nájdete na str. 116. Indikátory hĺbky Stupnica infračervenej ostrosti korekcie...
  • Page 87 Odporúčané zaostrovacie matnice Pre niektoré jednooké zrkadlovky Nikon sú k dispozícii rôzne vymeniteľné zaostrovacie matnice, ktoré vyhovujú všetkým situáciám pri snímaní. S týmto objektívom sa odporúča používať: Matnica EC-B A B C E G1 G2 G3 G4 EC-E Fotoaparát F5+DP-30 F5+DA-30 : Výborné...

  • Page 88: Štandardné Príslušenstvo

    Nano Crystal Coat) Uhol obrazu: 84° pri filmových jednookých zrkadlovkách Nikon formátu 35mm (135) a digitálnych jednookých zrkadlovkách Nikon formátu FX 61° pri digitálnych jednookých zrkadlovkách Nikon formátu DX 71° pri fotoaparátoch systému IX240 Informácie o Prenos do fotoaparátu vzdialenosti:...
  • Page 89 Zaostrovanie: Systém zadného zaostrovania (RF), automatické zaostrenie používajúci ultrazvukový motor, ručne pomocou samostatného zaostrovacieho krúžka Stupnica Odstupňovaná v metroch a vzdialenosti stopách od 0,25 m po nekonečno snímania: (∞) Najkratšia 0,25 m zaostriteľná vzdialenosť: Počet listov clony: 9 ks (s optimalizovaným tvarom) Clona: Plnoautomatická...
  • Page 90 安全须知 请在使用前仔细阅读“安全须知” ，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使 您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管， 以便本产品的所有使用者可以随时查阅。 有关指示 本节中标注的指示和含义如下。 警告 表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。 表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损 注意 害的内容。 本节使用以下图示和符号对必须遵守的内容作分类和说明。 图示和符号的实例 △符号表示唤起注意（包括警告）的内容。 在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。 符号表示禁止（不允许进行的）的行为。 在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆卸） 。 ●符号表示强制执行（必需进行）的行为。 在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。...
  • Page 91 警 告 切勿自行拆卸、修理或改装。 否则将会造成触电、发生故障并导致受伤。 禁止拆卸 当产品由于跌落而破损使得内部外露 时，切勿用手触碰外露部分。 禁止触碰 否则将会造成触电、或由于破损部分而 导致受伤。 取出照相机电池，并委托经销商或尼康 立即委托 授权的维修服务中心进行修理。 修理 当发现产品变热、冒烟或发出焦味等异 常时，请立刻取出照相机电池。 若在此情况下继续使用，将会导致火灾 取出电池 或灼伤。 取出电池时，请小心勿被烫伤。 立即委托 取出电池，并委托经销商或尼康授权的 修理 维修服务中心进行修理。 切勿浸入水中或接触到水，或被雨水淋湿。 否则将会导致起火或触电。 禁止接触水 切勿在有可能起火、爆炸的场所使用。 在有丙烷气、汽油等易燃性气体、粉尘的 场所使用产品，将会导致爆炸或火灾。 禁止使用 切勿用镜头或照相机直接观看太阳或强光。 否则将会导致失明或视觉损伤。 禁止观看 注 意 切勿用湿手触碰。 否则将有可能导致触电。 当心触电 切勿在婴幼儿伸手可及之处保管产品。 否则将有可能导致受伤。...
  • Page 92 名称 1 镜头遮光罩 (p. 95) 2 镜头遮光罩上对齐标志 (p. 95) 3 遮光罩上锁定位置标志 (p. 95) 4 镜头上对齐标志 (p. 95) 5 对焦环 (p. 94) 6 距离刻度 (p. 95) 7 距离标线 (p. 95) 8 镜头上安装标志 9 镜头安装橡皮垫圈 (p. 96) 0 CPU接口 (p. 96) ! 对焦模式选择器 (p. 94) ( ): 参考页...
  • Page 93 感谢您购买AF-S 尼克尔 24mm f/1.4G ED镜头。使用本镜头之前，请先阅读这些说明并参阅 使用说明书 相机的 。 主要特色 • 部分镜片上的纳米结晶涂层（Nano Crystal Coat），确保在晴天的户外，或是灯光照明的室 内等不同的拍摄场景，均可获得清晰的图像。 • 本镜头采用宁静波动马达以驱动对焦装置，使 自动对焦变得顺畅、宁静和快捷。对焦模式选 择器可以方便地选择自动对焦（AF）或手动对 焦（MF）操作。 • 通 过 采 用 两 个 非 球 面 镜 片 和 两 个 超 低 色 散 （ED）镜片，确保色差得以修正，从而最大程 度 地 表 现 镜 头 的 卓 越 光 学 性 能 和 表 现 力 。 另 外，圆形光圈可以在照片成像的焦外部分产生...
  • Page 94 对焦 按下表设定相机对焦模式切换开关。 手动优先自动对焦 （M/A模式） 将镜头对焦模式选择器设定在M/A。 可以使用自动对焦，但通过半按住快门释放按 钮，同时转动独立对焦环，或者在配备 AF-ON按钮的相机上按此按钮，则可以使自动 对焦操作无效。 再半按一次快门释放按钮或再按一次AF-ON按 钮即可取消手动对焦并恢复自动对焦。 相机 尼康数码单反（尼康FX/DX格式）相机、F6、F5、F4系列、 F100、F90X、F90系列、F80系列、F75系列、F70系列、 F65系列、Pronea 600i、Pronea S F60系列、F55系列、F50系列、F-801s、 F-801、F-601 、F-401x、F-401s、F-401 注意事项 如果使用红外线胶卷，需要在镜头上使用红色 （R60）滤镜，并手动补偿对焦。 • 对准拍摄对象对焦。转动对焦环，重新将需要的 距离刻度数字（第95页“景深”图中的“1m”） 与红外线补偿刻度对齐，以补偿对焦。完成以 上操作后，安装R60滤镜。 镜头对焦模式选择器 相机 对焦模式 手动优先自动 AF (C/S) 对焦 （可使用电子测距仪。） 手动对焦 （可使用电子测距仪。） AF (C/S) 手动对焦...
  • Page 95 景深 • 通过检查景深指示可大致判断景深的大小。 • 如果相机具有景深预览（收缩光圈）按钮或控 制杆，则可以通过相机取景器预览景深。 • 有关更多的内容，请参阅第116页。 距离标线 景深指示 红外线补偿刻度 光圈设定 用相机调整光圈设定。 内置闪光灯和暗角 • 对于距离不到0.6m的情况，无法使用内置闪光 灯。 • 为避免暗角，请勿使用镜头遮光罩。 相机 支持的拍摄距离 D5000、D3000、 1 m或更远 D60、D40系列 使用镜头遮光罩 镜头遮光罩可使杂散光降低到最小程度，以保护 镜头。 安装镜头遮光罩 • 必须确保镜头上对 齐标志（ ）与遮 光罩上锁定位置标 志（ • 为了方便安装或拆下遮光罩，请握住底部（镜 头遮光罩上对齐标志（ ）附近），请勿握住 外缘。 •...
  • Page 96 建议使用的对焦屏 各种对焦屏可用于尼康单反相机，适合各种摄影场 景。下面所列为建议配合本镜头使用的对焦屏： 对焦屏 EC-B EC-E 相机 F5+DP-30 F5+DA-30 : 对焦效果良好 : 对焦效果一般 取景窗内有轻微暗角或摩尔纹图形，但胶卷上 不会有。 — : 不可用 空白栏意为不宜使用。因为M型对焦屏可同时使用 1:1或以上放大倍率进行宏观摄影和显微摄影，因 此，不在此限。 注意事项 • 使用F6相机时，当使用了B型和E型之外的屏幕 时，请务必选择自选设定中的“其他屏幕”。 详情请参阅使用说明书。 • 使用F5相机时，在矩阵测光时仅可使用EC-B型、 EC-E型、B型、E型、J型、A型、L型对焦屏。 • 当配合其他未列出的相机使用B和E型对焦屏 时，请参阅B和E型对焦屏一栏。 镜头的维护保养 • 注意不要让CPU接口变脏或受损。 J L M U G1 G2 G3 G4 •...
  • Page 97 • 注意不要溅水于镜头上或使其落到水中，因为 这会使镜头生锈而发生故障。 • 镜头的一部分部件采用了强化塑料。不要把镜头放 置在高温的地方，以免损坏。 • 运输产品时，请在包装箱内装入足够多的缓冲材 料，以减少（避免）由于冲击导致产品损坏。 标准配件 • 77mm LC-77搭扣式镜头前盖 • LF-1镜头后盖 • HB-51卡口式镜头遮光罩 • CL-1118半软镜头袋 选购附件 • 77mm旋入式滤镜 规 格 镜头类型： G型AF-S尼克尔镜头，具有内 置CPU（中央处理器）和尼康 卡口座 焦距： 24mm 最大光圈： f/1.4 镜头构造： 10组12片（2片ED镜片、2片非 球面镜片和数片涂覆有纳米结 晶涂层的镜片） 画角： 使用35mm（135）格式的尼康 胶卷单反照相机和尼康FX格式 数码单反照相机时为84°； 使用尼康DX格式数码单反照相...
  • Page 98 相机及相关产品中有毒有害物质或元素的名称、含量及环保使用期限说明 环保使用 部件名称 期限 相机外壳和镜筒 （金属制） 相机外壳和镜筒 （塑料制） 2 机械元件 3 光学镜头、棱镜、滤镜玻璃 4 电子表面装配元件 （包括电子元件） 5 机械元件，包括螺钉、包括螺母和垫圈等 注： 有毒有害物质或元素标识说明 表示该有毒有害物质或元素在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 但是， 以现有的技术条件要使相机相关产品完全不含有上述有毒有害物质极为困难，并且上述产品都包含在 《关于电气电 子设备中特定有害物质使用限制指令 2002/95/EC》的豁免范围之内。 环保使用期限 此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品的环保使用期限的年数。 请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、规定以适当的方法回收再利用或废弃处理本产 品。 有毒有害物质或元素 六价铬 铅（Ｐｂ） 镉（Ｃｄ） 汞（Ｈｇ） （Ｃｒ（ＶＩ）） 多溴二...
  • Page 99 进口商: 尼康映像仪器销售（中国）有限公司 （上海市西藏中路268 号来福士广场50 楼01-04 室，200001） 尼康客户支持中心服务热线: 4008-201-665（周一至周日9:00–18:00） http://www.nikon.com.cn/ 原产地: 日本 在日本印刷 出版日期: 2009年10月1日...
  • Page 100 安全操作注意事項 警告 勿自行拆除 觸摸相機或鏡頭的內部零件可能會導致受傷。 僅能由合 格維修技師修理。 如果由於掉落或其它事故導致相機或 鏡頭拆散，在切斷產品電源和（或）取出電池後，請將 產品送至尼康授權的維修中心進行檢查。 發生故障時立刻關閉電源 如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電 池，注意避免燙傷。 若繼續使用可能導致受傷。 取出電池或切斷電源後，請將產品送到尼康授權的維修 中心進行檢查。 勿在易燃氣體環境中使用相機或鏡頭 如果在易燃氣體環境中使用電子設備，可能會導致爆炸 或火災。 勿通過鏡頭或取景器觀看太陽 通過鏡頭或取景器觀看太陽或其它強光，可能會導致 永久性的視覺損傷。 請勿在兒童伸手可及之處保管本產品 請特別注意避免嬰幼兒將電池或其它小部件放入口中。 使用相機和鏡頭時應注意以下事項 • 保持相機和鏡頭乾燥。否則可能導致火災或引起電擊。 • 請勿以濕手操作或觸摸相機或鏡頭。 否則可能會導致 電擊。 • 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接 通過鏡頭，因為這可能導致相機過熱，引起火災。 • 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並 且存放鏡頭時應避免陽光直射。否則可能會導致火 災，因為鏡頭可能會使陽光聚焦於易燃物。...
  • Page 101 術語 1 鏡頭遮光罩 (p.104) 2 鏡頭遮光罩安裝標記 (p.104) 3 鏡頭遮光罩設置標記 (p.104) 4 鏡頭遮光罩接環標記 (p.104) 5 對焦環 (p.103) 6 距離尺 (p.104) 7 距離標記線 (p.104) 8 接環標記 9 鏡頭接環橡皮墊圈 (p.105) 0 CPU接點 (p.105) ! 對焦模式開關 (p.103) ( ) : 參考頁...
  • Page 102 相機 尼康單鏡反光（尼康FX/DX格式） 相機 F6、F5、F100、F80系列、 F75系列、F65系列、 Pronea 600i、Pronea S F4系列、F90X、F90系列、 F70系列 F60系列、F55系列、F50系列、 F-401x、F-401s、F-401 F-801s、F-801、F-601 F3AF、F-601、F-501、 Nikon MF 相機 ( F-601 除外) *1 : P包括AUTO及可變程序系統。 *2 : 無手動模式（M）可用。 自動 曝光模式 對焦 — — — — — — — — — — —...
  • Page 103 對焦（圖A） 請根據下表來設定相機的對焦模式選擇器。 自動對焦和手動補償 （M/A模式） 將對焦模式開關設定在M/A。 可以使用自動對焦，但通過半按住快門釋放按 鍵，同時轉動獨立對焦環，或者在配備AF-ON 按鍵的相機上按此按鍵，則可以使自動對焦操 作無效。 再半按一次快門釋放按鍵或再按一次AF-ON按 鍵即可取消手動對焦並恢復自動對焦。 相機 尼康單鏡反光（尼康FX/DX格式）相機、F6、F5、 F4系列、F100、F90X、F90系列、F80系列、F75系列、 F70系列、F65系列、Pronea 600i、 Pronea S F60系列、F55系列、 F50系列、 F-801s、F-801、F-601 、F-401x、 F-401s、F-401 注意事項 使用紅外線底片時，必須在鏡頭上加裝紅色(R60) 濾鏡，手動補償焦距。 • 對準拍攝主題的焦距。旋轉對焦環，重新將所 需的拍攝距離尺數字 (第104頁之圖「景深」中 的「1m」)，對準紅外線補償尺，以補償焦距。 完成時，請加裝R60濾鏡。 相機 鏡頭對焦模式 對焦模式 自動對焦 AF (C/S) 和手動補償 手動對焦 （可使用電子測距儀。）...
  • Page 104 景深 • 透過檢查景深尺，可大約判斷景深的遠近。 • 如果相機具有景深預覽（縮小光圈）按鈕或控 制桿，則可以通過相機觀景器預覽景深。 • 更多相關內容，請參閱第116頁。 景深指示器 紅外線補償尺 光圈設定 用相機調整光圈設定。 內置閃光燈和邊暈現象 • 距離不到 0.6m 時無法使用內置閃光燈。 • 為避免邊暈現象，請勿使用鏡頭遮光罩。 相機 D5000、D3000、 1m 以上 D60、D40系列 使用鏡頭遮光罩 鏡頭遮光罩可將雜光減到最低，並保護鏡頭。 安裝遮光罩 距離標記線 • 為了方便安裝或取下遮光罩，請握持底座（靠 近鏡頭遮光罩安裝標記（ 握持周圍。 • 如果遮光罩安裝不當，則可能產生邊暈。 • 存放遮光罩時，要反方向裝在相機上。 拍攝距離 • 必須確保鏡頭遮光 罩接環標記（ ） 與鏡頭遮光罩設置...
  • Page 105 使用對焦屏 各種對焦屏可通用於尼康單鏡反光相機的任何相 應的攝影場景。下面所列可用於本鏡頭： 對焦屏 EC-B A B C E G1 G2 G3 G4 J L M U EC-E 相機 F5+DP-30 F5+DA-30 : 最佳對焦 : 可接受對焦 取景窗內有輕微暈映或波紋圖形，但菲林上不 會有。 — : 不可用 空白代表不宜使用，不過，由於M型對焦板可同時 以1:1或以上放大倍率進行宏觀攝影和微縮攝影， 因此不在此限。 注意事項 • 對於F6相機，若所使用的是B型和E型之外的屏 幕，請務必選擇自選設定中的「其他屏幕」。 祥情請參閱使用說明書。 • 使用F5相機，在矩陣測光時僅可使用EC-B、 EC-E、B、E、J、A、L對焦板。...
  • Page 106 • 當鏡頭長時間不用時，請將其保存在涼爽乾燥 的地方以防發霉和生鏽。請勿放在陽光直射或 樟腦丸/衛生丸等化學品附近。 • 注意不要濺水於鏡頭上或落到水中，因為將會 生鏽而發生故障。 • 鏡頭的一部分部件採用了強化塑料。不要把鏡 頭放置在高溫的地方，以免損壞。 標準配件 • 77mm LC-77扣入式前鏡頭蓋 • LF-1鏡頭後蓋 • HB-51刺刀式遮光罩 • CL-1118軟鏡袋 選購附件 • 77mm旋入式濾鏡 規格 鏡頭類型: G型AF-S 尼克爾鏡頭，具有內 置CPU（中央處理器）和尼康 卡口座 焦距: 24mm 最大光圈: f/1.4 鏡頭構造: 10組12件（2片ED鏡片、2片非 球面鏡片及數片裝有納米晶體 層的鏡頭原件） 畫角: 使用35mm（135）格式的尼康 菲林單鏡反光相機和尼康FX格 式數碼單鏡反光相機時為84°...
  • Page 107 最近對焦距離: 0.25m 光圈葉片: 9片（圓形） 光圈 全自動 光圈範圍: f/1.4至f/16 曝光測量: 採用全開光圈方法 安裝: 77mm (P = 0.75mm) 尺寸: 直徑約83mm，鏡頭長約 88.5mm（自相機鏡頭卡口邊算 起） 重量: 約620g 設計和規格若有變更，製造商恕無義務另行通知。...
  • Page 116 Hloubka ostrosti Hĺbka ostrosti Zaostřená vzdálenost Zaostriteľná vzdialenosť f/1.4 0.25 0.25 — 0.25 0.25 — 0.25 0.25 — 0.25 0.25 — 0.26 0.24 — 0.26 0.24 — 0.26 0.24 — 0.26 0.23 — 0.27 0.3 — 0.3 0.3 — 0.3 0.35 0.35 —...
  • Page 117 Depth of field Focused distance f/1.4 9-12/16 in. 9-12/16 in. 9-12/16 in. 0.82 — — 9-15/16 in. 9-15/16 in. 9-15/16 in. 11-14/16 in. 11-14/16 in. 11-12/16 in. — — 1 ft. 1 ft. 2/16 in. 4/16 in. 4/16 in. 1 ft. 1 ft.
  • Page 120 Printed in Japan TT9J02(E3) 7MAA60E3-02 © 2009 Nikon Corporation...

Table of Contents
