Summary of Contents for Elvox 46364.001

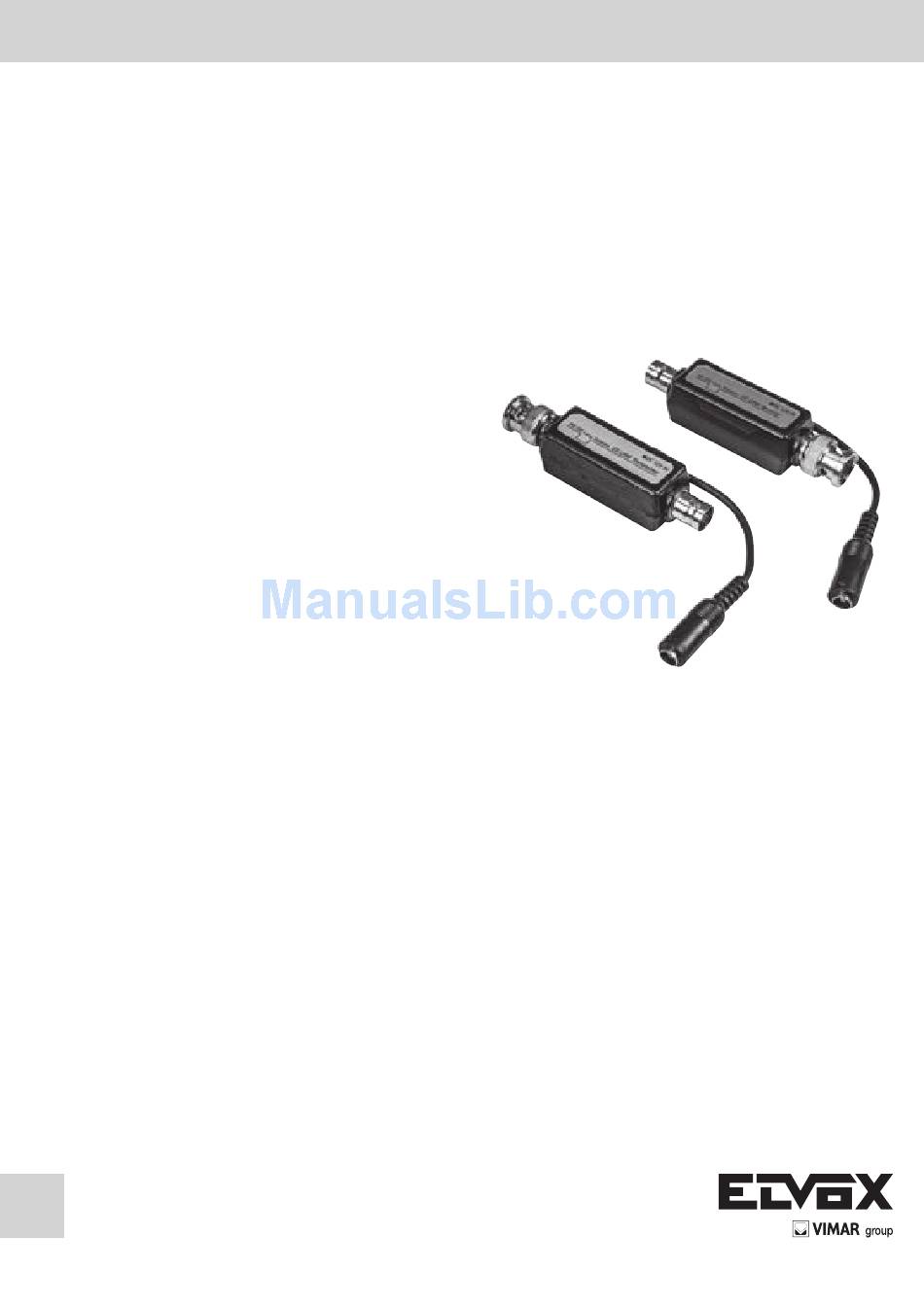

- Page 1 Manuale per il collegamento e l’uso Installation and operation manual 46364.001 Kit extender HD-SDI Extender kit HD-SDI...
- Page 2 Note sull'utilizzo e l'installazione • Prima di utilizzare l'unità leggere attentamente tutto il manuale. • Non installare il prodotto in condizioni di temperatura eccessivamente bassa o eccessivamente alta, esposta a pioggia, neve, vibrazioni, urti, luce solare diretta, umidità elevata e vicino a materiali infiammabili o deflagranti. Non installare l'unità in luoghi esposti a onde radio (RF) o vicino a cavi dell'elettricità.
- Page 3 HD-SDI Long Distance 46364.001 46364.001 3. Componenti e connessione a dispositivi periferici 3-1. Componenti e funzioni 46364.001 (Tx.: trasmettitore) DC 12V IN EX-LINK Transmitter HD-SDI Long Distance 46364.001 1 - Ingresso HD-SDI: Ingresso del segnale SDI per il collegamento a una telecamera SDI o ad altri dispositivi SDI tramite cavo coassiale.
- Page 4 12 Vdc input DC 12V IN DC 12V IN HD-SDI Long Distance EX-LINK Transmitter EX-LINK Receiver HD-SDI Long Distance 46364.001 46364.001 46364.001 Tx 46364.001 Rx HD-SDI Camera HD-SDI DVR 5. Specifiche: Modello 46364.001 (Tx) 46364.001 (Rx) Ingresso segnale HD-SDI (Full HD: 1,5G)
- Page 5 Note on the usage for installation • Please read this user’s manual thoroughly prior to use the unit for its easy and convenient use. • Do not install the product where is in extremely low or high temperature conditions, exposed to the rain, the snow, the vibration, the shock, the direct ray of sunlight, the high humidity, and at the approach of oil and gas storage.
- Page 6 HD-SDI Long Distance 46364.001 46364.001 3. Product Parts and Peripheral Device Connection 3-1. Product Parts and Function 46364.001 (Tx. Transmitter) DC 12V IN EX-LINK Transmitter HD-SDI Long Distance 46364.001 1 - HD-SDI Input: SDI Signal input port to connect SDI camera or other SDI devices via coaxial cable.
-
Page 7: Connection Diagram
12 Vdc input DC 12V IN DC 12V IN HD-SDI Long Distance EX-LINK Transmitter EX-LINK Receiver HD-SDI Long Distance 46364.001 46364.001 46364.001 Tx 46364.001 Rx HD-SDI Camera HD-SDI DVR 5. Specification Model 46364.001 (Tx) 46364.001 (Rx) Signal Input HD-SDI (Full HD: 1.5G) - Page 8 Vimar SpA: Viale Vicenza, 14 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188 49400758A0 00 14 11 Fax (Export) 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
