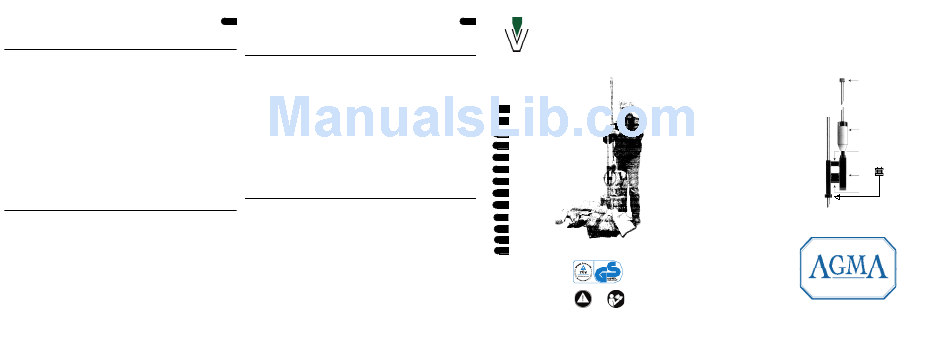

AGMA Smart-Splitter Instruction Manual

1.
Stopmoer
2.
Vallend gewicht
3.
Handvat
4.
Splijtwig
5.
Tussenstuk
A.
A:1. Gebruik een basis, ongeveer 35 cm. hoog, en een 20 mm. boor. Maak een gat van 12 cm.
diep, 8 cm. van de kant.
A:2. Zet de bout goed vast met een schroefsleutel zodat hij veilig vastzit in de splijtwig.
A: 3. Zet de stang goed vast in het gat in de basis. Plaats de plastic ring en de zijgreep.
B.
Haal de hendel omhoog en plaats het houtblok dat u wilt splijten onder de wig. Wanneer u hout
op de basis splijt dan is de aanbevolen hoogte van het houtblok 40 cm. hoog en de lengte 55 cm.
C.
Haal het gewicht met beide handen omhoog en laat het vallen op de splijtwig. Dit om het
houtblok vast te leggen op de juiste plaats van de rand en de basis.
D.
Haal het gewicht met beide handen omhoog, tot de ideale hoogte. Gooi het omlaag naar de
wig. Zorg ervoor dat u het loslaat voordat het gewicht de wig raakt. Het kan zijn dat u deze
handeling enkele keren moet herhalen, dit hangt af van de grootte en de soort van het houtblok en
tevens van de snelheid van het vallen van het gewicht. Om langere houtblokken te splijten, tot 80
cm., draait u de greep 180 º, zodat het blok zich buiten de basis bevindt.
E.
Om aanmaakhout te splijten, plaats u het hout stevig onder het tussenstuk. Verder handelt u als
omschreven onder punt D.
F.
Mocht de bijl vast komen te zitten in het houtblok, haal het gewicht er dan met beide handen af
richting de stopmoer. Dankzij het gepatenteerde ontwerp gaat dat snel en gemakkelijk. Om
gemakkelijker bij de top te komen kunt u de wig met het houtblok 180 º draaien zodat het houtblok
buiten de basis is.
Garantie:
De fabrikant geeft 2 jaar garantie op produktiefouten indien er volgens het voorschrift gehandeld is.
Technische gegevens:
Totale lengte:
Max. houtlengte, op de basis
Geadviseerde houtlengte, op de basis
Vallend gewicht
Totaal gewicht
Diameter gat
Diepte gat:
Afstand tussen gat en rand
Hoogte van de basis
1.
Stoppmutter
NL
2.
Vikt
3.
Handtag
4.
Klyvkil
5.
Späntkil
A.
1 �����������������������������������Borra ett 20-mm-hål 12 cm djupt, 8 cm från kanten.
2. Skruva fast bulten hårt i klyvkilens övre del
3. Sätt i hållstången. Lägg på plastskivan och stick på yxdelen. Skruva fast bulten helt i yxdelen.
B.
Lyft handtatget och placera veden under yxans egg. Rekommenderad vedlängd upp till 40cm.
och max 55cm.
C.
Lyft slagvikten med båda händerna och släpp den mot yxdelen så att veden sitter fast.
D.
Lyft slagvikten, med båda händerna, upp mot stoppmuttrarna så högt det är lämpligt för dig.
Kasta ned slagvikten. Släpp den innan den träffar yxan. Vid behov upprepas detta ���������
������ beroende på vilken ved som används och vilken fart du satt på vikten.
E.
För att spänta stickor, placera veden direkt under späntkniven och klyv.
F.
OBS. Skulle yxan fastna i veden, slå då slagvikten, med båda händerna , upp mot
stoppmuttrarna. Tack vare den patenterade konstruktionen erhålles då en snärt som gör att yxan
lossnar lätt. Om du är kortväxt, vrid yxan 180 grader för att lättare nå toppen genom att yxan och
veden kommer utanför huggkubben.
Garanti:
Om produkten används i enlighet med bruksanvisningen ger tillverkaren 2 års garanti på
produktionsfel.
Tekniska data:
total längd
140 cm.
�ax. ���längd���������������
55 cm.
��������������������������������������������������������������������������������������������������������������������� cm
40 cm
3,3 kg ������������������������������������������������������������������������������������������������������������������������������������������������
9,5 kg ����������������������������������������������������������������������������������������������������������������������������������������������� ������
20 mm. �������
12 cm
B������������������������������������������������������������������������������������������������������������������������������������������������cm
8 cm ������������������������������������������������������������������������������������������������������������������������������������cm
35 cm.
����������������
SE
Smart-Splitter
The smart way to split logs
UK
DE
FR
ES
FI
IT
JP
NL
SE
LT
ET
140 cm RU
5� cm
LV
,� kg
�
����m
�����������
®
1
A Product from
AGMA AB
Götgatan 6 B
SE- 903 27 Umeå, Sweden
Tel +46 90 13 86 50 Fax +46 90 13 86 51
smart@agma.com www.agma.com
