NEC Quadro K2200 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

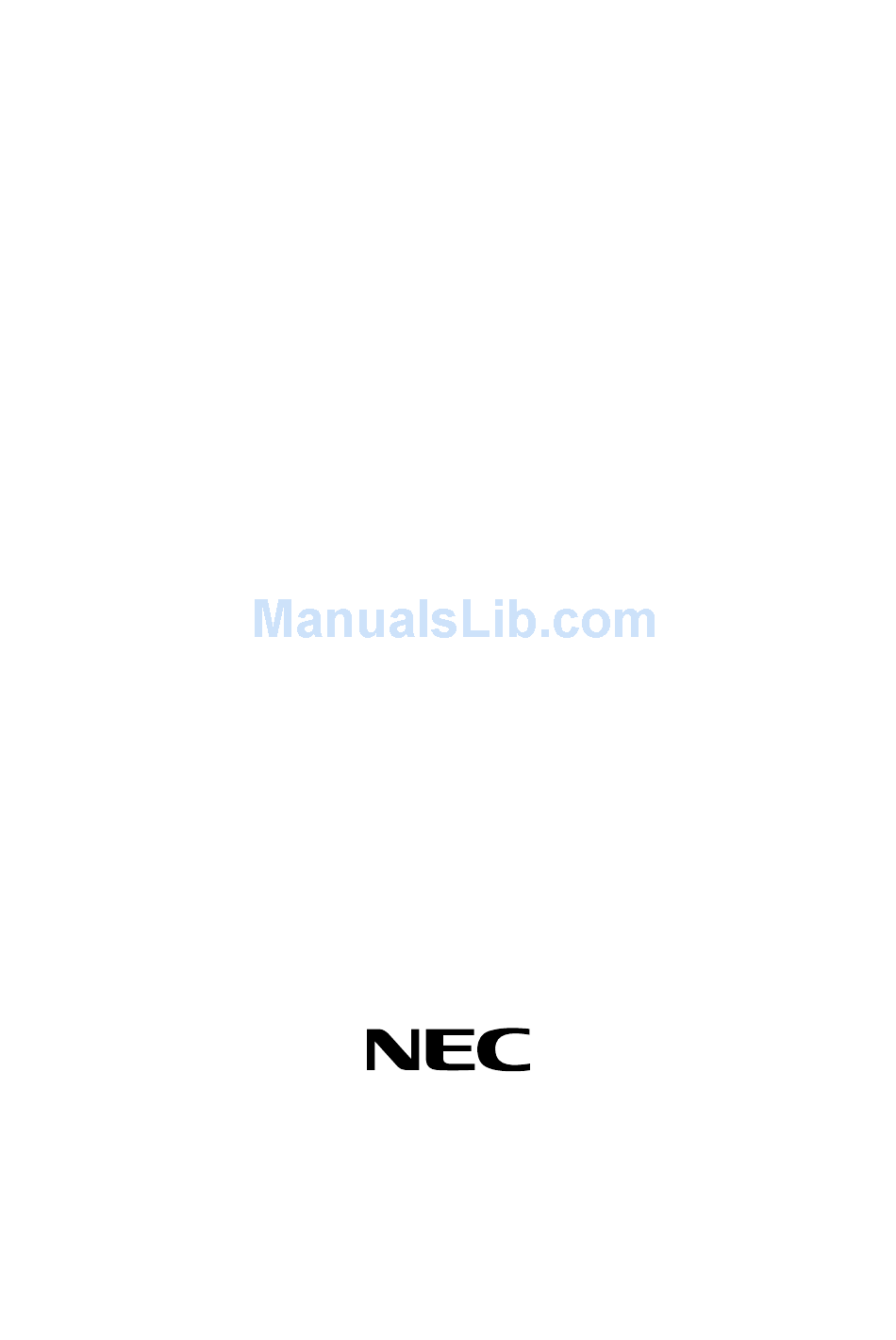

NEC Express ワークステーション
Express5800 シリーズ
グラフィックスアクセラレータ
Quadro K2200
ユーザーズガイド

Advertisement

Table of Contents
loading

Related Manuals for NEC Quadro K2200

Summary of Contents for NEC Quadro K2200

  • Page 1 NEC Express ワークステーション Express5800 シリーズ グラフィックスアクセラレータ Quadro K2200 ユーザーズガイド...

  • Page 2: 安全に関わる表示について

    このユーザーズガイドは、必要なときにすぐ参照できる様、お手元に置いておくようにしてください。 「使用上のご注意」を必ずお読みください。 使用上のご注意 (必ずお読みください) 本製品を安全に正しくご使用になる為に必要な情報が記載されています。 また、本文中の名称についてはユーザーズガイドの「各部の名称と機能」の項をご参照ください。 安全に関わる表示について 本製品を安全にお使いいただくために、このユーザーズガイドの指示に従って操作してください。 このユーザーズガイドには装置の何処が危険か、 どうすれば危険を避けられるかなどについて説明さ れています。ユーザーズガイドでは、危険の程度を表す言葉として、[警告]と[注意]という用語を使 用しています。それぞれの用語は次のような意味を持つものとして定義されています。 警告 人が死亡する、または重傷を負う恐れがあることを示します。 注意 火傷や怪我などを負う恐れや物的損害を負う恐れがあることを示します。 危険に対する注意・表示は 次の 3 種類の記号を使って表しています。 それぞれの記号は次の意味を持つ ものとして定義されています。 例：感電注意 注意の喚起 この記号は危険が発生する恐れがあることを表します。 記 号の中の絵表示は危険の内容を図案化したものです。 例：分解禁止 行為の禁止 この記号は行為の禁止を表します。 記号の中や近くの絵表 示は、してはならない行為の内容を図案化したものです。 例：プラグを抜け この記号は行為の強制を表します。記号の中の絵表示は、 行為の強制 しなければならない行為の内容を図案化したものです。 危 険を避けるためにはこの行為が必要です。 （ユーザーズガイドでの表示例） 注意を促す記号 危険に対する注意の内容...
  • Page 3 本書およびラベルで使用する記号とその内容 ああ 注意の喚起 発煙又は発火のおそれがあることを示し 感電のおそれのあることを示します。 ます。 高温による障害を負うおそれがあること 特定しない一般的な注意・警告を示しま を示します す。 行為の禁止 本製品を分解・修理・改造しないでくださ 水や液体がかかる場所で使用しないで い。感電や火災のおそれがあります。 ください。水にぬらすと感電や発火のお それがあります。 指定された場所には触らないでください。 特定しない一般的な禁止を示します。 感電や火傷などの障害のおそれがありま す。 行為の強制 本製品の電源プラグをコンセントから抜 特定しない一般的な使用者の行為を指 いてください。 火災や感電のおそれがあり 示します。説明に従って操作をしてくだ ます。 さい。 ２...

  • Page 4: 安全上のご注意 ～ 必ずお読みください

    安全上のご注意 ～ 必ずお読みください ～ ほ 警告 人命に関わる業務や高度な信頼性を必要とする業務には使用しない 本製品は、医療機器・原子力設備や機器、航空宇宙機器・輸送設備や機器など、 人命に関わる設備や機器および高度な信頼性を必要とする設備や機器などへの 組み込みやこれらの機器の制御などを目的とした使用は意図されていません。 これらの設備や機器、制御システムなどに本製品を使用した結果、人身事故、財 産損害などが生じても当社はいかなる責任も負いかねます。 本体装置の警告、注意事項に従う 本製品を使用する際は、必ず本体装置の警告、注意事項に従ってください。 煙や異臭、異音がしたまま使用しない 万一、煙や異臭、異音などが生じた場合は、ただちに本体装置の電源スイッチを 切り、電源プラグをコンセントから抜いてください。その後、お買い求めの販売 店または保守サービス会社にご連絡ください。 そのまま使用すると火災の原因と なります。 注意 装置内に水や異物を入れない 本体装置内に水などの液体、 ピンやクリップなどの異物を入れないでください。 火災や感電、故障の原因となります。もし入ってしまったときは、すぐに電源を OFF にして、 電源プラグをコンセントから抜いてください。 分解しないで販売店ま たは保守サービス会社にご連絡ください。 電源・電源コードに関する注意事項 警告 ぬれた手で電源プラグを持たない ぬれた手で本体装置の電源プラグの抜き差しをしないでください。感電する恐れ があります。 ３...
  • Page 5 設置・保管・接続に関する注意事項 注意 指定以外の場所に設置・保管しない 本製品を次に示す場所や、 本体装置で指定している場所以外に置かないでくださ い。火災の原因となるおそれがあります。 ・ほこりの多い場所。 ・給湯器のそばなど湿気の多い場所。 ・直射日光のあたる場所。 ・不安定な場所 腐食性ガスの存在する環境で使用または保管しない 腐食性ガス（二酸化硫黄、硫化水素、二酸化窒素、塩素、アンモニア、オゾンな ど）の存在する環境に設置し、使用しないでください。また、ほこりや空気中に 腐食を促進する成分（塩化ナトリウムや硫黄など）や導電性の金属などが含まれ ている環境へも設置しないでください。本製品のプリント板が腐食し、故障およ び発煙・発火の原因となるおそれがあります。 もしご使用の環境で上記の疑いがある場合は、 販売店または保守サービス会社に ご相談ください。 電源プラグを差し込んだまま本製品やインターフェースケーブルの取り付けや取 り外しをしない 本製品やインターフェースケーブルの取り付け／取り外しは、 本体装置の電源プ ラグをコンセントから抜いて行ってください。 たとえ電源を OFF にしても電源コ ードを接続したままケーブルやコネクタに触ると感電したり、 ショートによる火 災を起こしたりすることがあります。 指定以外のインターフェースケーブルを使用しない インターフェースケーブルは、弊社が指定するものを使用し、接続するモニタや コネクタを確認した上で接続してください。 指定以外のものを使用したり接続先 を誤ったりすると、ショートにより火災をおこすことがあります。 また、 インターフェースケーブルの取り扱いや接続について次の注意をお守りく ださい。 ・破損したケーブルコネクタを使用しない。 ・ケーブルを踏まない。 ・ケーブルの上に物を載せない。...
  • Page 6 取り扱い・お手入れに関する注意事項 警告 自分で分解・修理・改造はしない 本書に記載されている場合を除き、絶対に分解したり、修理・改造を行ったり しないでください。本製品が正常に動作しなくなるばかりでなく、感電や火災 の危険があります。 注意 高温注意 本体装置の電源を OFF にした直後は、本製品を含め、装置内の部品が高温にな っています。十分に冷えたことを確認してから取り付け／取り外しを行なって ください。 運用中の注意事項 注意 雷がなったら触らない 雷が鳴りだしたら、 ケーブル類も含めて本製品には触れないでください。 また、 機器の接続や取り外しも行わないでください。 落雷による感電のおそれがあり ます。 ５...

  • Page 7: はじめに

    このたびは、グラフィックスアクセラレータ Quadro K2200 をご購入いただきありがとうございま す。 本製品は当社のワークステーション Express5800 シリーズ上で動作する CAD や映像関連の OpenGL ア プ リ ケ ー シ ョ ン 専 用 に 設 計 さ れ 、 Microsoft Windows 7 、 Microsoft Windows8 、 Microsoft Windows8.1 に対応し、搭載されたグラフィックスアクセラレータ・チップ Quadro K2200 によって 高速なグラフィックス描画が可能となるグラフィックスアクセラレータ・カードです。 本製品の持つ機能を最大限に引き出すためにも、ご使用になる前に本書をよくお読みになり、装置 の取り扱いを十分にご理解ください。...

  • Page 8: 保証について

    保証について 本製品の保証に関しては、本体装置の保証書及び本体装置のユーザーズガイドをご覧ください。 保障期間後の修理についてはお買い求めの販売店、最寄の NEC または保守サービス会社に連絡して ください ・NEC 製以外(サードパーティ)の本体装置、NEC が認定していない装置やインターフェースケー ブルを使用したために起きた故障については、その責任を負いかねますのでご了承ください。 情報サービスについて Express5800 シリーズに関するご質問・ご相談は「ファーストコンタクトセンター」でお受けし ています。 ファーストコンタクトセンター TEL.03-3455-5800 （代表） 受付時間／9:00 ～12:00 、13:00 ～17:00 月曜日～金曜日（祝日を除く） またインターネットでも情報を提供しています。 http://www.nec.co.jp/ 『 NEC コーポレートサイト』：製品情報、Q&A など最新情報満載！ 本ホームページに製品添付 DVD-ROM のディスプレイドライバのバージョンよりも新しいバージ ョンが登録されていることがありますので、必要に応じてご確認ください。 第三者への譲渡について 本製品を第三者に譲渡(または売却)するときは、次の注意を守ってください。 ・グラフィックスアクセラレータ本体について 本製品を第三者へ譲渡(または売却)する場合には、本書を一緒にお渡しください。 ・添付のソフトウェアについて 本製品に添付のソフトウェアを第三者へ譲渡(または売却)する場合には、全てを譲渡し、 譲渡した側は一切の複製物を保持しないこと ソフトウェアに添付されているソフトウェアのご使用条件の譲渡、移転に関する条件を満...

  • Page 9: Table Of Contents

    目次 安全に関わる表示について ..........................１ 安全上のご注意 ～ 必ずお読みください ～ ................... ３ はじめに ..................................６ ご注意 ..................................... ６ 商標について ................................６ 保証について ................................７ 情報サービスについて ............................７ 第三者への譲渡について ............................７ 製品の廃棄について ..............................７ インストールの前に ..............................９ 付属品の確認 ................９ 動作環境の確認 ................９ 1.

  • Page 10: インストールの前に

    インストールの前に 付属品の確認 本製品に添付されている「スタートアップガイド」を参照して、すべてがそろっているか確認しそれぞ れ点検してください。 万一足りないものや損傷しているものがある場合は、 販売店に連絡してください。 動作環境の確認 本体装置 本製品は PCI-Express スロット搭載の当社のワークステーション Express5800 シリーズ上で動作しま す。 本製品の対応機種、ご利用いただく時の制限事項などにつきましては販売店に確認してください。 また、当社が動作保証していない拡張ボードと本装置を組み合わせた場合には、本製品の動作保証を 致しかねますのでご了承ください。 オペーレーティングシステム 本製品は Windows 7、Windows8、Windows8.1 が正常に動作する環境でお使いいただけます。 モニタ 本製品の解像度、リフレッシュレートに適合したモニタをご使用ください。モニタによってはサポー トする解像度やリフレッシュレートが異なりますのでご注意ください。 ９...

  • Page 11: インストレーション

    1. インストレーション 本章ではハードウェア／ソフトウェアのインストールについて説明します。インストールを行うシステムに 実装されているグラフィックスアクセラレータの有無によってインストレーションの手順が変わってきます ので、下記の手順にしたがってインストールを実施してください。 またフリーセレクションでQuadro K2200を実装済みのシステムについても、ディスプレイドライバのインス トール作業が必要になりますのでご注意ください。 (1)Quadro K2200以外のグラフィックスアクセラレータからQuadro K2200に変更する場合には、インスト ールを行う前に他のディスプレイドライバをアンインストールしてください。 またディスプレイドライバのアンインストール後には再起動を行い、 正常に起動できることを確認し てください。 ※ディスプレイドライバのアンインストール方法がわからない場合には、以下の手順を実施してください。 [Windows 7の場合] ① [コントロールパネル]の[プログラム]配下にある[プログラムのアンインストール]をクリックする。 (クラシック表示の場合は[コントロールパネル]の[プログラムの機能]をクリックする。) ② インストールされているプログラムリストから該当するドライバをダブルクリックしてアンインスト ールする。 ③ Windowsの再起動を行う。 ※ 再起動後にWindowsのINBOXディスプレイドライバがインストールされる場合があります。 再起動を要求 された場合は、指示に従いもう一度再起動を行ってください。 [Windows 8の場合] ① [コントロールパネル]の [プログラムのアンインストール]をクリックする。 (表示方法が「大きいアイコン」または「小さいアイコン」表示の場合は、[プログラムと機能]をクリ ックする。) ① インストールされているプログラムリストから該当するドライバをダブルクリックしてアンインスト ールする。...

  • Page 12: ハードウェアのインストール

    2. ハードウェアのインストール 2.1 カードの取り扱いに関する注意事項 ・ 本製品の本体装置への取り付けは、お買い求めの販売店または保守サービス会社に依頼することをお 勧めします。また取り付けの際は本体装置に添付されているユーザーズガイドもあわせてご参照くだ さい。 ・ 本製品に使用されている電子部品は静電気によって破壊される可能性があります。本製品を取り扱う 際には身体の一部をアースする等の静電気対策を行ってください。また部品面やコネクタ類には直接 手を触れないで、リアパネルや基盤の端を保持するようにしてください。 ・ 本製品を本体装置に取り付けや取り外しを行う場合、および本製品に接続するケーブル類を取り付け や取り外しを行う場合は、必ず本体装置及び周辺装置の電源を切り、電源ケーブルをコンセントから 抜いた状態で行ってください。 ・ お客さまが本製品の取り付け、取り外しの作業中、万一ネジやクリップなどの導電物質を本体装置内 に落下させ取り出すことが困難な場合は、お買い求めになった販売店または保守サービス会社にご相 談ください。 ・ 本製品のそばでは携帯電話や PHS、ポケットベルの電源を OFF にしておいて下さい。電波による誤動 作の原因となります。 注意 電源コードを抜く 本体装置が稼動している場合、本体装置上で動いているアプリケーションをすべて終了さ せ、本体装置及び周辺装置の電源を切って、電源プラグをコンセントから抜いてください。 高温注意 本体装置の電源を切った直後は、装置内部が高温になっています。充分に冷えたことを確認 してからボードの取り付けを行ってください。 １１...

  • Page 13: カードの実装

    (2) 本体装置に添付されているユーザーズガイドにしたがって本体装置のカバーを取り外す。 (3) 本体装置に添付のユーザーズガイドにしたがって、PCI-Express(x16)スロットのバックパネルカバ ー、もしくは実装されている PCI-Express カードを固定しているねじもしくは固定治具を外しバッ クパネルまたは PCI-Express カードを取り外す。 ※本体装置によってはカード固定ねじ/固定治具のほかに PCI-Express スロットにカード固定 機構が用意されていますのでご注意ください。 注意 高温注意 本体装置の電源を切った直後は、装置内部、PCI-EXPRESS カードが高温になっています。充 分に冷えたことを確認してから PCI-Express カードの取り外してください。 (4) Quadro K2200 の PCI－Express カードエッジコネクタを本体装置の PCI-Express x16 スロットに奥 まで確実にセットされるように、しっかりと挿し込んでください。 PCI－Express カードエッジコネクタを本体 装置の PCI-Express x16 スロットにカード が奥まで確実にセットされるように、しっ かりと挿し込む。 １２...
  • Page 14 ※PCI-Express x16 スロットの近くにメモリスロットがある場合は、メモリロックレバーがきちんと 起きていることを確認して接続してください。 ※PCI-Express x16 スロットにロックレバーがある場合、接続時にロックレバーが破損する恐れがあ りますので、ロック部分に十分注意しながら装着してください。 メモリロックレバー PCI-Express x16 スロットロックレバー 注意 無理な力を加えない うまくカードが取り付けられない時は、カードを一度取り外してから再度取り付け直してく ださい。カードに過度の力を加えると破損するおそれがあります。 また実装時にカード上の部品(ヒートシンクやコンデンサ等)に力が加わらないようにして ください。 (5) カードの接続が終わりましたら、ボードがしっかりささっていることを確認してから、取り外し たねじもしくは固定治具で Quadro K2200 を固定して下さい。 このとき、 背面から見て Display-Port コネクタと DVI-I コネクタがきれいに見えていることを確 認してください。 DVI-I コネクタ Display-Port コネクタ １３...
  • Page 15 (6) モニタケーブルの接続 Quadro K2200 は映像出力用に、DVI-I コネクタを 1 つ、Display-Port コネクタを 2 つの計 3 つの コネクタを持っています。モニタへの接続方法は、次のように行ってください。 アナログモニタ(CRT モニタ、LCD モニタ)に接続される場合 アナログモニタの接続は、DVI-I コネクタにしか行えません。 Quadro K2200 カードの DVI-I コネクタに付属の DVI－VGA 変換コネクタを接続して固定用ネジで 本体装置に確実に固定してから、変換コネクタの VGA コネクタにビデオケーブルを接続してビデ オケーブル固定用ネジで確実に固定してください。 デジタルモニタに接続される場合 ① DVI 対応 LCD モニタ Quadro K2200 カードの DVI-I コネクタに、モニタのビデオケーブルを接続して固定用ねじで...

  • Page 16: カードの取り外し

    2.3 カードの取り外し ※カード取外しの際には、PCI-Express スロットにある固定機構（図１）の解除方法を確認し、正しく 解除した上でカードの取り外しを行う必要があります。 ※固定機構が解除されないままカードの取り外しを行うと、 固定機構が破損する恐れがありますのでご 注意ください。 (1) 本体装置と周辺装置の電源が切れている事を確認して、本体装置の電源プラグを抜く。 (2) 本体装置と接続しているモニターを外す。 (3) 本体装置に添付されているユーザーズガイドにしたがって本体装置のカバーを取り外す。 (4) Quadro K2200 を固定しているリアブラケットのねじ、もしくは固定治具を外す。 (5) PCI-Express スロットにあるカード固定用機構のロック部分（図１）を指で矢印の方向に押しなが ら Quadro K2200 を取り外す。 注意）ロック部分（図１）を指で押しながら、Quadro K2200 の平行を保ちながらまっすぐ上に引き 抜いて（図２）、PCI-Express スロットから取り外す。 ロック部分 図１ 図２ (6) PCI-Express(x16)スロットのバックパネルカバーを付けて、ねじもしくは固定治具で固定する。 (7) 本体装置のカバーを元に戻す。 １５...

  • Page 17: ソフトウェアのインストール/アンインストール

    3. ソフトウェアのインストール/アンインストール 3.1 ディスプレイドライバのインストール (1) 添付の「3D Graphics Accelerator nVIDIA Display Driver」DVD-ROM ディスクを用意する。 (2) OS を起動後 Administrator 権限のあるアカウントでログインする。 ※OS の PnP 機能により本製品が検出され、[新しいハードウェアの検出ウィザード]が起動すること があります。この場合には[キャンセル]ボタンをクリックしてウィザードを終了してください。 (3) 用意した DVD-ROM を DVD-ROM ドライブにセットする。 (4) Windows7 では、スタートメニューから [すべてのプログラム]→[アクセサリ]→[エクスプローラ] をクリックする。 Windows8 では、スタート画面で右クリックし、画面右下[すべてのアプリ]→[エクスプローラ]をク リックする。 Windows8.1 では、スタート画面左下で右クリックし、[エクスプローラ]をクリックする。 (5) Windows 7 32-bit の場合は[Win7]フォルダにある[Setup.exe]を Windows 7 64-bit の場合は[Win7_64]フォルダにある[Setup.exe]を...
  • Page 18 (6) Windows 7/ Windows8/ Windows8.1 のインストール ※Windows 7/ Windows8/ Windows8.1 の場合、[Setup.exe]をクリックするとユーザーアカウント制 御に関する許可を求められますが、[続行]または[はい]をクリックしてインストールを続けてく ださい。 [同意して続行する(A)]ボタンをクリック インストールする形式の選択を行います。 [高速(推奨)(E)]にチェックが入っていることを 確認して[次へ(N)]ボタンをクリック [閉じる(C)]ボタンをクリック 再起動を促すメッセージが表示された場合は、 再 起動してください。 (7) 以上でディスプレイドライバのインストールは完了です。 ディスプレイドライバのインストール後、 「4 章 コンフィグレーション」 を参考にして画面の解像度、 画面の色、リフレッシュレートなどの設定を行ってください。 １７...

  • Page 19: ディスプレイドライバのアンインストール

    3.2 ディスプレイドライバのアンインストール 以下の手順に従ってディスプレイドライバをアンインストールしてください。 (1) OS を起動後 Administrator 権限のあるアカウントでログインする。 (2) [Windows 7]の場合は、[スタートメニュー]⇒[コントロールパネル]⇒[プログラムのアンインスト ール]の順にクリックする。 [Windows 8]の場合は、スタート画面で右クリックし、画面右下[すべてのアプリ]⇒[コントロール パネル]⇒[プログラムのアンインストール]の順にクリックする。 [Windows 8.1]の場合は、スタート画面左下で右クリックし、[コントロールパネル] ⇒[プログラム のアンインストール]の順にクリックする。 インストールされているプログラム一覧から [NVIDIA グラフィックス ドライバー xxx.xx] をダブルクリックしてアンインストールを開 始してください。 ※ OS に対応したドライバーバージョンが表示 されます。 ※ このとき、ユーザーアカウント制御に関す る許可を求められた場合は[続行]または [はい]をクリックしてアンインストールを 続けてください。 [アンインストール(U)]ボタンをクリックして アンインストールを続行してください。 [今すぐ再起動する(R)]ボタンをクリックして 再起動を行ってください。 ※HDAudio ドライバは別途個別にアンインストールする必要があります。 ドライバアンインストールと同様の手順でアンインストールを行ってください。...
  • Page 20 (3) アンインストールが終わると、再起動を要求されます。アンインストールを反映させるにはシステ ムの再起動が一度必要になりますので、再起動を行ってください。 以上で、ディスプレイドライバのアンインストールは完了です。 １９...

  • Page 21: コンフィグレーション

    本章では、画面設定及び[NVIDIA コントロールパネル]でのコンフィグレーションについて説明します。 4.1 [Windows7/ Windows8/ Windows8.1]でのコンフィグレーション [画面の解像度］から行なうことのできる、Quadro K2200のコンフィグレーションについて説明 します。 ※ Windows 7/ Windows 8/ Windows 8.1 上でコンフィグレーションを設定する場合には[管理者 (Administrator)]としてログオンする必要があります。 ※ [画面の解像度]のウィンドウは、次の方法で呼び出すことができます。 ･[コントロールパネル]⇒[画面の解像度の調整]の順にクリックします。 ・デスクトップ上で右クリックを行い表示されたメニューから[画面の解像度(C)]の順にクリック します。 4.1.1. 複数画面の設定 Quadro K2200 では、3 つのディスプレイをそれぞれ独立して使用することができます。 複数画面の設定は、以下のように行います。 ① 「複数のディスプレイ(M)」のプルダ ウンメニューにて選択 ・[デスクトップを*と*に複製する] クローン表示します ・[デスクトップをこのディスプレイ に拡張する] 画面を拡張します ・[このディスプレイを切断する] 画面を切断します...
  • Page 22 4.1.2. 画面の解像度、表示色数、リフレッシュレートの設定 ・画面の解像度 画面の解像度の変更は、[画面の設定]で行うことができます。 解像度を変更するディスプレイを選択し、 「解像度(R)」 のスライダーで解像度を調整 して[適用(A)]をクリックしてください。 変更する解像度によっては上のようなポッ プアップウィンドウが現れます。変更内容 が適切であることを確認して[変更を維持 する(K)]をクリックしてください。 ・画面の解像度について 画面の解像度が大きいほど多くの情報を同時に表示することができますが、反対に画素(ピクセル)のサ イズは小さくなり表示が見にくくなる場合があります。また表示できる最大の解像度は接続するモニタ の性能にも左右されるのでモニタの取り扱い説明書を参照して設定を行ってください。 CRT モニタの場合: 以下の表を参考にモニタに合った解像度を選択してください。 モニタ種別 推奨解像度 15 インチ CRT 640x480 ～ 1024x768 ピクセル 17 インチ CRT 1024x768 ～ 1280x1024 ピクセル 22 インチ CRT 1280x1024 ～ 1600x1200 ピクセル LCD モニタの場合: 推奨解像度が各モニタで決まっていますので、モニタの取り扱い説明...
  • Page 23 ・表示色数の設定 画面の表示色数の変更は、[画面の解像度]にある[詳細設定(V)]をクリックして現れる[汎用 PnP と NVIDIA Quadro K2200 のプロパティ]で行ないます。[モニタ]のタブをクリックし[色(C)]のプル ダウンメニューから表示したい色数を選択して、[OK]をクリックしてください。 ※8 ビット(256 色)を選択したい場合は、[アダプタ]タブの[モードの一覧]から行ってください。 ・表示色数について Quadro K2200 では、 256 色、 65536 色、 TrueColor の表示色数をサポートしています。 表示色数の違いは、 同時に表現できる色数の差になります。 また表示色数によって消費するビデオメモリ量が変化するので、 下記の表を参考にカラーパレットを設定してください。 表示色数 BPP(Bit Per Pixel) 表示色数 主な用途 256 色 16,777,216 色のうち、256 色を表示可能 多色表示を必要としないビジネスアプリケー ション等 65536 色...
  • Page 24 4.1.3. NVIDIAコントロールパネル ・[NVIDIA コンロトールパネル]の表示 [NVIDIA コントロールパネル]起動するには、デスクトップ上で右クリックをして現れるメニューから [NVIDIA コントロールパネル]を選択してクリックします。 メインタスクペイン ナビゲーションツリーペイン ・[NVIDIA コントロールパネル]では、メインタスクペインとナビゲーションツリーペインを使いドライバ ーの設定を行います。 ・メインタスクペインは、グラフィックスドライバの設定を行う場所です。次回以降、コントロールパネ ルは、最後に閲覧したページを開きます。 ・ナビゲーションツリーペインは、コントロールパネルで使用できるタスクページがツリー状に表示され ています。使用できるタスクは、以下のカテゴリがあります。 ・３Ｄ設定 － ３Ｄパフォーマンスと画質を設定します。 ・ステレオスコピック３Ｄ － ステレオスコピック３Ｄの設定(※サポート対象ではありません。) ・ディスプレイ － ディスプレイ解像度、複数のディスプレイの使用方法などを セットアップします。 ・ビデオ － ビデオ出力の設定(※サポート対象ではありません。) ・ワークステーション － 接続されているディスプレイとグラフィックカードを表示します。 NVIDIA コントロールパネルのタスクメニューは次のようになっています。 ２３...
  • Page 25 (Ⅰ)[3D 設定] 「３D 設定のカテゴリ」の内には次の項目があります。 ・ プレビューによるイメージ設定の調整 ・ 3D 設定の管理 ・ PhysX 構成の設定 各項目の内容について以下に説明しています。 [プレビューによるイメージ設定の調整] [プレビューによるイメージ設定の調整] それぞれの設定変更に対しての画質をプレビ ューできます。 設定の方法は、 ・ 3D アプリケーションによって自動的に決 定する(L) ・ 詳細 3D イメージ設定を使用する(U) ・ マイ プレファレンスを使用する(M) の 3 つの設定方法があります。 [詳細設定] をクリックすることでカスタム設定や 各 3D アプリケーションに対応した設定を行う[3D 設定]の管理をすることができます。 [3D 設定の管理] [3D 設定の管理] グローバル設定のダイアログボックスにあ...
  • Page 26 [PhysX 構成の設定] ※内容について以下に説明していますが、弊社としてはサポート外の機能となっています。 [PhysX 構成の設定] PhysX の設定をします。 (Ⅱ)[ステレオスコピック 3D] 「ステレオスコピック 3D」のカテゴリ内には次の項目があります。 ・ステレオスコピック 3D を設定します ・ゲームとの互換性を表示します ※内容について以下に説明していますが、弊社としてはサポート外の機能となっています。 [ステレオスコピック 3D を設定します] [ステレオスコピック 3D を設定します] ステレオスコピック 3D を使用すると、奥行 き距離のある 3D コンテンツを表示すること ができます。 [ゲームとの互換性を表示します] [ゲームとの互換性を表示します] ステレオスコピック 3D と互換するようにゲ ームを構成できます。 ２５...
  • Page 27 (Ⅲ)[ディスプレイ] 「ディスプレイ」のカテゴリ内には次の項目があります。 ・解像度の変更 ・デスクトップカラー設定の調整 ・ディスプレイの回転 ・HDCP ステータスの表示 ・デジタルオーディオの設定 ・デスクトップのサイズと位置の調整 ・複数のディスプレイの設定 各項目の内容について以下に説明しています。 [解像度の変更] [解像度の変更] 使用中のディスプレイの解像度と表示色を、各 ディスプレイごとにスライダーで変更すること ができます。 また、リフレッシュレートの変更もすることが できます。 [デスクトップカラー設定の調整] [デスクトップカラー設定の調整] 明るさ、コントラストなどのディスプレイカラ ーの調整を、スライダーまたはグラフを使って、 各ディスプレイごとに行うことができます。 [ディスプレイの回転] [ディスプレイの回転] デスクトップの位置を回転させて表示するよう にできます。 ２６...
  • Page 28 [HDCP ステータスの表示] [HDCP ステータスの表示] HDCP に対応しているかどうかを表示します。 [デジタルオーディオの設定] [デジタルオーディオの設定] オーディオ再生用のディスプレイを選択しま す。 [デスクトップのサイズと位置の調整] [デスクトップのサイズと位置の調整] 各スケーリングを選択できます。 ２７...
  • Page 29 [複数のディスプレイの設定] [複数のディスプレイの設定] 複数のディスプレイを使用する方法を指定で きます。 ２８...
  • Page 30 (Ⅳ)[ビデオ] 「ビデオ」のカテゴリ内には次の項目があります。 ・ビデオカラー設定の調整 ・ビデオイメージ設定の調整 ※内容について以下に説明していますが、弊社としてはサポート外の機能となっています。 [ビデオカラー設定の調整] [ビデオカラー設定の調整] ビデオコンテンツの表示設定をすることができ ます。 [NVIDIA の設定を使用(N)]を選択した場合、 各タ ブ内のダイアログボックスでスライダーを使用 して微調整することができます。 [ビデオイメージ設定の調整] [ビデオイメージ設定の調整] ディスプレイに表示されるビデオコンテンツの イメージ設定をすることができます。 ２９...
  • Page 31 (Ⅴ)[ワークステーション] 「ワークステーション」のカテゴリ内には次の項目があります。 ・システムトポロジの表示 ・Mosaic の設定 ・GPU 使用率の管理 [システムトポロジの表示] [システムトポロジの表示] システムに接続されているディスプレイとグラ フィックカードを表示します。 [Mosaic の設定] [Mosaic の設定] Mosaic を使用すると、複数のディスプレイを 1 台のディスプレイとして扱うことが出来ます。 ※Mosaic を使用する場合は、同じ種類のディスプ レイを接続してください。 [GPU 使用率の管理] [GPU 使用率の管理] パフォーマンス関連の GPU 設定がある場合に、 Maximus 構成を使用してそれらの設定を管理で きます。 ３０...

  • Page 32: 5．トラブルシューティング

    ・[ハードウェアのインストール]の項を参照し、再度正しく PCI-EXPRESS スロットに実装しなおしてくだ さい。 5.1.2 起動時に Windows 起動画面から切り替わるタイミングで画面表示されなくなる ・[ハードウェアのインストール]の項を参照し、再度正しく PCI-EXPRESS スロットに実装しなおしてくだ さい。 ・モニタの表示可能な解像度、リフレッシュレートから外れている可能性があります。 グラフィックスアクセラレータを下記の方法で VGA モード起動して、画面のプロパティにて正しく画面 が出るように設定を変更してください。 Windows 7/Windows8/Windows8.1 では起動中の NEC のロゴが表示されている間に F8 キーを 1 回押し てください。詳細ブートオプションの画面に入りますので、メニューにある[低解像度ビデオ(640× 480)を有効にする]を選択し、Windows 起動後に画面のプロパティで表示される解像度・リフレッシ ュレートにモニタが対応しているか確認してください。対応していない解像度／リフレッシュレー トや、対応の確認が困難な場合にはより低い解像度／リフレッシュレートを設定してから、再起動 を行ってください。 ・ シングルモニタで使用時に 2 つあるモニタ出力の接続を変更すると、 変更前の設定で画面が出力されるた め OS 起動時に他方の出力コネクタに画面が出る場合があります。この場合には上記の VGA モードで起動...

  • Page 33: 十分なパフォーマンスが得られない

    5.4 十分なパフォーマンスが得られない ・ディスプレイドライバのインストールが不十分か、ファイルが壊れている可能性がありますので、3.1 を参照しソフトウェアのインストールを再度行ってください。 ・3D グラフィックスアプリケーションの対応していない画面モードを使用している場合がありますので、 画面の領域・画面の色を確認／変更してみてください。 ・マウスカーソルがソフトウェア描画されている場合には、若干ですがパフォーマンスの低下が発生しま す。大きなカーソルやカラーカーソル等に設定している場合には、ハードウェアによるマウスカーソル 描画が有効にならず、ソフトウェア描画となります。この場合には、Windows 標準のマウスカーソルを 使用するようにしてください。また[マウスのプロパティ]の[ポインタ]タブにて、[マウスの影を有効に する]のチェックを外してください。 ・ Driver の設定を次のように設定にしてください。 - Windows 7/ Windows8/ Windows8.1 では、4.1.3 項にある「プレビューによるイメージ設定の調整」 画面にある「初期設定に戻す」をクリックし初期設定に戻して下さい。 その後、4.1.3 項の「3D 設定の管理」を参照して垂直同期の設定を「アプリ制御」から「強制オフ」 に設定してから適用ボタンをクリックしてください。 ・本製品では LSI チップ上で温度を監視して設定されたしきい値を超えると、安全性のために自動的に動 作クロック周波数を下げて、より低消費電力のモードに移行します。その場合には基本装置本体の設置 環境を確認してください。また改善しない場合にはヒートシンクファンが回転しているかどうかと、ヒ ートシンクにホコリ等による目詰まりが無いか確認してください。 5.5 Windows 7/ Windows8/ Windows8.1で3Dグラフィックスアプリケーションが正しく動作しない ・ご使用の3DグラフィックスアプリケーションがWindows 7/ Windows 8/ Windows 8.1対応か否かご確認 ください。...

  • Page 34: 6．各部の名称と機能

    6． 各部の名称と機能 6.1 外観 ①H/S 下 ② ③H/S 下 ④ ⑤ ⑥ 部品名 Quadro K2200 (グラフィックスアクセラレータ・チップ) PCI-Express カードエッジコネクタ GDDR5-SDRAM Display-Port コネクタ２ Display-Port コネクタ１ DVI-I コネクタ ３３...

  • Page 35: 製品仕様

    6.2 製品仕様 製品仕様 インターフェース PCI-Express (x16 レーン対応) Quadro K2200 (nVIDIA 社製) グラフィックスアクセラレータ・チップ ビデオ RAM 容量 4GB （GDDR5-SDRAM） ＶＧＡ互換機能 あり (Quadro K2200 に内蔵) 構成 PCI-Express カード １枚 動作電源 +3.3V±5%、+12V±5% 最大消費電力 67.7W 基板寸法 214 ｘ 127 [mm] (1 枚幅) 重量 約 240g Display-Port コネクタ...
  • Page 36 ・デジタル出力時 画面モード一覧 解像度 色数 リフレッシュレート[Hz] 640 × 480 256,65536,1677 万色 60,72,75 800 × 600 256,65536,1677 万色 56,60,72,75 1024 × 768 256,65536,1677 万色 60,70,75 1152 × 864 256,65536,1677 万色 1280 × 960 256,65536,1677 万色 60,75 1280 × 1024 256,65536,1677 万色 60,75 1440 ×...

  • Page 37: モニタインターフェース・コネクタ仕様

    6.4 モニタインターフェース・コネクタ仕様 Quadro K2200は映像出力用として2つのDisplay-Portコネクタと、1つのデジタル・アナログ統合型 Digital Visual Interface (DVI-I) を装備しています。 DVI-I コネクタ Display-Port コネクタ１ Display-Port コネクタ２ [複数画面でのプライマリモニタの識別について] ・ DVI-I コネクタと Display-Port コネクタを使用した複数画面の場合と DVI-I コネクタへ接続してい るモニタが、優先的にプライマリモニタとして識別されます。 ・ 2 つの Display-Port コネクタを使用した複数画面の場合、Display-Port コネクタ１に接続している モニタが優先的にプライマリモニタとして識別されます。（Display-Port コネクタへ別売りの DP-DVI 変換コネクタを使用した DVI 接続も含みます。） 6.4.1 Display-Port コネクタ・インタフェース Display-Port コネクタは、10 個のコンタクトから構成されるデジタル セクションを持ちます。...
  • Page 38 DVI-I コネクタには、24 個(8 個 x 3 列)のコンタクトから構成されるデジタル セクション、およびアナロ グ信号用の 5 つのコンタクトから構成されるアナログ セクションを持ちます。 また DVI-I では、DVI インタフェースによるデジタル接続のほか、添付の DVI-VGA 変換コネクタによるア ナログ出力も可能となっています。 本製品でアナログ出力を行う場合には、添付の DVI-VGA 変換コネクタをご使用ください。 6.4.3 DP-DVI 変換コネクタ Quadro K2200 の Display-Port コネクタに、別売りの DP-DVI 変換コネクタを接続することで DVI-D 出力に よるデジタル出力が可能になります。 モニタ (出力) (入力) DVI-D コネクタ...
  • Page 39 6.4.4 DVI-VGA 変換コネクタ Quadro K2200 の DVI-I コネクタに DVI-VGA 変換コネクタを接続することで VGA コネクタによるアナログ出 力が可能になります。 モニタ (入力) (出力) Quadro K2200 VGA (Dsub-15Pin) DVI-I コネクタ コネクタ VGA (D-sub15Pin)コネクタ・インターフェース Dsub-15Pin コネクタのピン配置(アナログ) ピン番号 信号名 赤出力 緑出力 青出力 モニタ ID0 DDC グランド 赤グランド 緑グランド 青グランド +5V 電源...
  • Page 40 NEC Express ワークステーション Quadro K2200 ユーザーズガイド 2014 年 9 月 1 版 日 本 電 気 株 式 会 社 東京都港区芝五丁目７番１号 TEL (03) 3454-1111 (大代表) c NEC Corporation 2014 日本電気株式会社の許可なく複製・改変などを行うことはできません。 ３９...
  • Page 41 NEC Express Workstation Express5800 Series Graphics Accelerator Quadro K2200 User's Guide...

  • Page 42: Be Sure To Read "Notes On Use" Before Handling This Product

    Keep this manual at hand for quick reference at any time necessary. Be sure to read "Notes on Use" before handling this product. Notes on Use (Be Sure to Read) The following provides information required to use this product safely and properly. For details of names in this section, refer to "Names and Functions of Parts"...
  • Page 43 Symbols used in this manual and on warning labels ああ Attentions Indicates there is a risk of fire or Indicates the presence of electric fumes. shock hazards. Indicates there is a risk of personal Indicates a general notice or warning injury due to high temperature.
  • Page 44 ～ Be sure to read ～ Safety Precautions ほ WARNING Do not use the product for services where human life may be at stake or high reliability is required. This product is not intended for use in medical, nuclear, aerospace, mass transit or other applications where human life may be at stake or high reliability is required, nor is it intended for use in controlling such applications.
  • Page 45 Do not use any unauthorized interface cable. Use only the interface cables specified by NEC. Locate a proper device and connector before connecting a cable. Using an unauthorized cable or connecting a cable to an improper destination may cause a short circuit, resulting in a fire.
  • Page 46 Cleaning and Handling WARNING Do not disassemble, repair, or alter the product. Never attempt to disassemble, repair, or alter the product on any occasion except as described in this document. Failure to follow this warning may cause not only malfunction of the product but also an electric shock or fire.

  • Page 47: Mesures De Sécurité

    Guide de l'Utilisateur. Mesures de sécurité Suivez les instructions de ce guide pour un usage en toute sécurité du poste de travail NEC Express. Ce document décrit les parties dangereuses du poste de travail, les risques possibles, et comment s’y prendre pour les éviter.
  • Page 48 Symboles utilisés dans ce document et sur les étiquettes ああ de mise en garde Attention Ceci signale qu'il y a un risque Ceci signale la présence de risques de d’incendie ou de fumée. décharge électrique. Ceci signale la présence d'une surface ou Ceci signale un avis ou un avertissement d'un composant réchauffé.

  • Page 49: Précautions De La Sécurité ～Soyez Sûr De Lire

    Précautions de la sécurité ～Soyez sûr de lire～ ほ AVERTISSEMEMNT N'utilisez pas ce poste de travail pour des services pour lesquels une haute disponibilité critique peut affecter directement les vies humaines ou pour lesquels une fiabilité élevée est exigée. Ce poste de travail n'est pas prévu Ce poste de travail n'est pas prévu pour être utilisé...
  • Page 50 Utilisation de l'alimentation électrique et du câble d’alimentation AVERTISSEMENT Ne saisissez pas la prise d’alimentation avec une main mouillée. Ne déconnectez pas/ne connectez pas la prise avec des mains mouillées. Si vous ne respectez pas cette observation, une décharge électrique risque de se produire.
  • Page 51 à la suite d'un court-circuit. Utilisez seulement le câble d'interface spécifié. Utilisez seulement les câbles d'interface fournis par NEC et placez l’appareil et le connecteur appropriés avant de connecter le câble. L’utilisation d’un câble non autorisé ou le raccordement d’un câble dans un but incorrect risque de provoquer un court-circuit, ayant comme résultat...
  • Page 52 Nettoyage et opération avec les dispositifs internes AVERTISSEMENT Ne démontez pas, ne réparez pas ou ne modifiez pas le poste de travail. N'essayez jamais de démonter, réparer ou modifier le poste de travail dans un but autre que celui décrit dans ce document. Si vous n’observez pas cette instruction, vous risquez de provoquer une décharge électrique ou de causer un incendie aussi bien que des défauts de fonctionnement du poste de travail.

  • Page 53: Preface

    NEC Express5800 Series workstation. The Quadro K2200 is a graphics accelerator card that allows rapid graphics drawing by onboard graphics accelerator chip Quadro K2200. The Quadro K2200 can work on Microsoft Windows 7 and Microsoft Windows 8 and Microsoft Windows 8.1.

  • Page 54: Warranty

    For the product of its warranty period expired, contact your sales agent or service representative. ・NEC assumes no liability for malfunction of the product resulted from using the third-party workstation, devices and interface cables not authorized by NEC. Information Service Information is provided also on the following web site: http://www.nec.com/...

  • Page 55: Regulatory Notices

    Regulatory Notices FCC Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 56 Contents Be sure to read "Notes on Use" before handling this product..........１ Safety Indications ..............................１ Safety Precautions ～ Be sure to read ～ ....................３ Mesures de sécurité .............................. ６ Précautions de la sécurité ～Soyez sûr de lire～ ..................８ Preface ..................................

  • Page 57: Before Installation

    Operating System The Quadro K2200 works on a computer on which Windows 7 / Windows 8 / Windows 8.1 runs normally. Monitor Use the monitor that satisfies resolution and refresh rate of this product. The resolution and refresh rate may differ depending on monitor type.

  • Page 58: Installation

    Follow the steps below to install them appropriately to your system. Even if Quadro K2200 is already installed in your system, you need to install the display driver. (1)If any graphics accelerator other than Quadro K2200 is installed, be sure to uninstall other display driver before installing Quadro K2200.

  • Page 59: Installing Hardware

    2. Installing Hardware 2.1 Precautions on handling the card ・ It is recommended to ask your sales representative to install this product in your workstation. Refer to the User's Guide of workstation when installing this product. ・ The electronic components used in this product may be damaged by electrostatic discharge. Take an appropriate anti-static measures (e.g., by grounding a part of your body) when handling this product.
  • Page 60 ATTENTION Débranchez le cordon du pouvoir. Si le poste de travail court, quittez toutes les applications, propulsez du poste de travail et appareils périphériques, puis débranchez le cordon du pouvoir de débouché du pouvoir. Faites bien attention à la surface chaude Juste après que le poste de travail ait été...

  • Page 61: Installing The Card

    2.2 Installing the Card (1) After making sure that workstation and peripheral devices are turned off, unplug the power cord of the workstation. (2) Remove the top cover from the chassis according to the User's Guide of the workstation. (3) Remove the back panel cover (fixing screw or fixing jig) from the PCI-Express (x16) slot, and remove the back panel or PCI-Express card.
  • Page 62 (4) Insert the PCI-Express card edge connector of Quadro K2200 into PCI-Express x16 slot on the workstation so that the card can be connected firmly. Insert PCI-Express card edge connector into PCI-Express x16 slot on the workstation so that the card can be connected firmly.
  • Page 63 ※If the DIMM slots are located near the PCI-Express x16 slot, make sure that the lock levers of DIMM are surely raised. ※If the PCI-Express x16 slot has locking lever, connect the card carefully not to damage the locking lever. DIMM locking lever PCI-Express x16 slot locking lever CAUTION...
  • Page 64 (7) Install the top cover of workstation you have removed in Step (2), and connect power cable of workstation. This completes hardware installation. ※If the beep sound is heard at power on, the Quadro K2200 card is not recognized. In this case, insert the Quadro K2200 card into PCI-EXPRESS again. ２３...
  • Page 65 (3) Remove the top cover from workstation according to the User's Guide of workstation. (4) Remove the screw or fixing jig from rear bracket of Quadro K2200. (5) Remove the Quadro K2200 from PCI-Express slot while pushing the locking part (see Figure 1) toward the direction of arrow mark.

  • Page 66: Installation/Uninstallation Of Software

    Quadro K2200. (2) Start the OS, and login the system with an account having an Administrator right. ※The PnP feature of OS detects Quadro K2200, and the "Found New Hardware Wizard" may start. Click the [Cancel] button to close the wizard.
  • Page 67 (6) Installing on Windows 7 / Windows 8 / Windows 8.1 ※When you click [Setup.exe] on Windows 7 / Windows 8 / Windows 8.1, a message to ask permission for user account control will be displayed. Click [Continue] or [Yes] to proceed with installation.

  • Page 68: Uninstallation Of Display Driver

    3.2 Uninstallation of Display Driver Take the steps below to uninstall the display driver. (1) Start the OS, and login the system with an account having an Administrator right. (2) On Windows 7, click the [Start] → [Control Panel] → [Uninstall a program] in order. On Windows 8, right-click on the start menu, select [All Programs] →...
  • Page 69 (3) Upon completion of uninstallation, you will be requested to restart the system. Click [Yes] to restart the system to reflect the results of uninstallation. This completes uninstallation of display driver. ２８...

  • Page 70: Configuration

    ② Click the [Apply] On this menu, you can specify multiple displays and display area (resolution). If you select [Advanced settings] to open the Properties of [Quadro K2200], you can specify the refresh rate and Color Depth on the [Monitor] tab.
  • Page 71 4.1.2. Specifying Screen Resolution, Color Depth, and Refresh Rate ・Screen resolution Use the [Screen Resolution] window to change the resolution. Select a display you want to change its resolution, and select a resolution appropriately by moving the slider, and click the [Apply] button. A pop–up window shown above may appear depending on the selected resolution.
  • Page 72 ・Color Depth Specify the color depth on the [Generic PnP monitor and NVIDIA Quadro K2200 Properties] that appears by clicking [Advanced settings] in [Screen resolution]. Click the [Monitor] tab, select a desired color from pull– down menu of [Color], and click [OK].
  • Page 73 4.1.3. NVIDIA Control Panel ・Opening [NVIDIA Control Panel] Right– click anywhere on desktop to open the menu. Click [NVIDIA Control Panel] to select it. Navigation tree pane Main task pane ・On the [NVIDIA Control Panel], use the main task pane and the navigation tree pane to setup drivers. ・The main task pane is used to setup the graphics driver.
  • Page 74 (Ⅰ)[3D Settings] The following items are contained in [3D Settings] category: ・ Adjust image settings with preview ・ Manage 3D settings ・ Set PhysX Configuration The details of each item are described below: [Adjust Image Settings with Preview] [Adjust Image Settings with Preview] You can preview the image as settings are changed.
  • Page 75 [Set PhysX configuration] ※Explanations are given here, however, this feature is not supported by NEC. [Set PhysX configuration] Set PhysX Configuration. (Ⅱ)[Display] The following items are contained in [Display] category: ・Change resolution ・Adjust desktop color settings ・Rotate display ・View HDCP status ・Set up digital audio...
  • Page 76 [Adjust Desktop Color Settings] [Adjust Desktop Color Settings] You can adjust desktop color settings including brightness and contrast for each display. Use the slider or a graph to set the display color. [Rotate Display] [Rotate Display] You can change the orientation of the desktop.
  • Page 77 [Set Up Digital Audio] [Set Up Digital Audio] You can select displays for audio playback. [Adjust Desktop Size and Position] [Adjust Desktop Size and Position] You can select a scaling mode. [Set Up Multiple Displays] [Set Up Multiple Displays] You can specify how you would like to use multiple displays.
  • Page 78 The following items are contained in [Stereoscopic 3D] category: ・Set up stereoscopic 3D ・View compatibility with games ※Explanations are given here, however, this feature is not supported by NEC. [Set Up Stereoscopic 3D] [Set Up Stereoscopic 3D] Stereoscopic 3D allows you to view 3D content with visible depth.
  • Page 79 The following items are contained in [Video] category: ・Adjust video color settings ・Adjust video image settings ※Explanations are given here, however, this feature is not supported by NEC. [Adjust video color settings] [Adjust video color settings] You can fine tune the color settings for video content on your display.
  • Page 80 (Ⅴ) [Workstation] The following items are contained in [Workstation] category: ・View system topology ・Set up Mosaic ・Manage GPU Utilization [View System Topology] [View System Topology] Shows displays graphics cards connected with the system. [Set Up Mosaic] [Set Up Mosaic] Mosaic allows you to use multiple displays as a single display.

  • Page 81: Troubleshooting

    Start the graphics accelerator in VGA mode, and change settings on Screen Properties, as shown below. On Windows 7 / Windows 8 / Windows 8.1, press the <F8> key once while the NEC logo is on the screen. On the Advanced Boot Option screen, select [Enable low resolution video (640×480)], confirm that your monitor satisfies the resolution and refresh rate displayed on Screen Properties.

  • Page 82: Performance Is Insufficient

    [Apply] button. See Section 4.1.3 [Manage 3D Settings]. ・The Quadro K2200 monitors temperature on LSI chip. If the temperature rises beyond the specified threshold, the card automatically lowers the operating clock speed for safety, and moves to low power consumption mode.

  • Page 83: Restrictions On Feature

    5.7 Restrictions on Feature Standby/Hibernation of System ・While using a graphics application using OpenGL, the system cannot enter Standby/Hibernation mode. Change connection of monitor ・Connection of monitor cannot be changed while Mosaic is being used. If changed, the screen display may become abnormal. In this case, restore the original connection. ・Changing connection of monitor during power-on state is not supported.

  • Page 84: Names And Functions Of Parts

    6． Names and Functions of Parts 6.1 External View ①Under H/S ② ③Under H/S ④ ⑤ ⑥ Component name Quadro K2200 (Graphics Accelerator Chip) PCI-Express Card Edge Connector GDDR5-SDRAM Display-Port Connector 2 Display-Port Connector 1 DVI-I Connector ４３...

  • Page 85: Product Specification

    6.2 Product Specification Product Specification Interface PCI-Express (x16 lane supported) Quadro K2200 (Made by nVIDIA) Graphics Accelerator Chip Video RAM Capacity 4GB （GDDR5-SDRAM） Compatibility with VGA Interface Provided (Embedded in Quadro K2200) Composition One PCI-Express card Operating Voltage +3.3V±5%、+12V±5% Maximum Power Consumption 67.7W...
  • Page 86 ・Digital output Display modes in digital connection (DVI, Display-Port) Resolution Color Depth Refresh rate [Hz] 640 × 480 256,65536,1677 million colors 60,72,75 800 × 600 256,65536,1677 million colors 56,60,72,75 1024 × 768 256,65536,1677 million colors 60,70,75 1152 × 864 256,65536,1677 million colors 1280 ×...

  • Page 87: Specification Of Monitor Interface Connector

    6.4 Specification of Monitor Interface Connector Quadro K2200 has two Display– Port connectors and one integrated Digital Visual Interface (DVI-I) connector for image output. DVI-I connector Display-Port connector1 Display-Port connector2 [Identification of primary monitor in multiple displays mode] ・ If monitors are connected to DVI-I connector and Display-Port connector, the monitor connected to DVI-I connector is determined as primary monitor.
  • Page 88 Use the provided DVI to VGA connector to output an analog signal by this board. 6.4.3 DP to DVI Connector Connecting a separately priced DP to DVI connector to Display-Port connector on Quadro K2200 allows digital signal output by DVI–D.
  • Page 89 6.4.4 DVIto VGA Connector Connecting a DVI to VGA connector to DVI-I connector on Quadro K2200 allows VGA connector to output an analog signal. Monitor (Input) (Output) Quadro K2200 VGA (Dsub-15Pin) DVI-I connector connector VGA (D-sub15Pin) connector interface Pin layout of Dsub– 15Pin connector (analog) Pin No.
  • Page 90 NEC Express Workstation Quadro K2200 User's Guide September 2014, First Edition NEC Corporation c NEC Corporation 2014 The contents of this manual shall not be copied or altered without the prior written permission of NEC Corporation. ４９...
