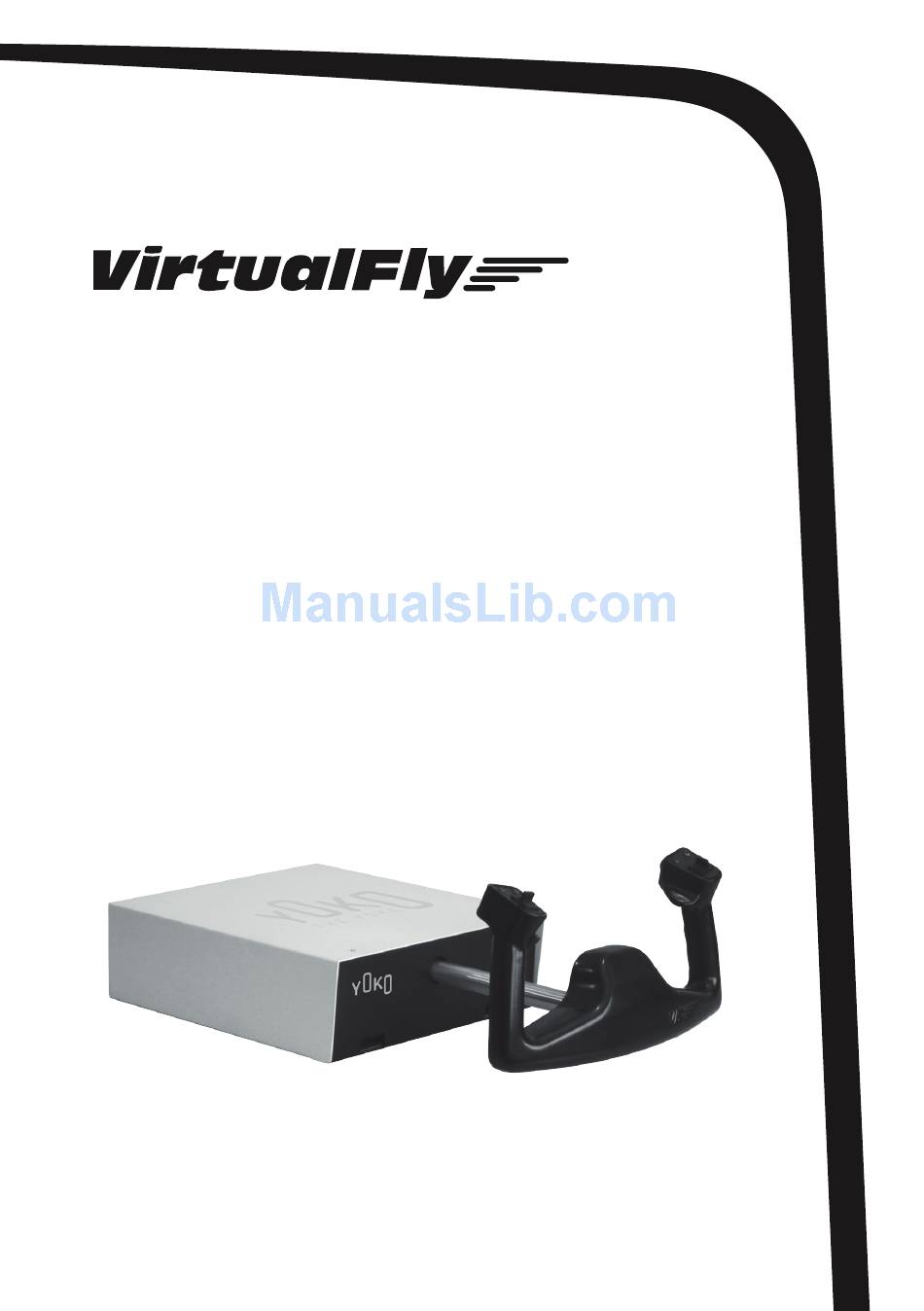

- Page 1 YOKO, THE YOKE USER’S MANUAL (ENG) MANUAL DE USUARIO (ESP) Rev. 1.0 September/Septiembre 2014...
- Page 2 YOKO | User’s Manual...
-
Page 3: Table Of Contents
INDEX 1. IDENTIFICATION OF ELEMENTS 2. ASSEMBLY 3. YOKO CALIBRATION ON WINDOWS 4. YOKO CONFIGURATION ON MICROSOFT FLIGHT SIMULATOR (MFS) AND PREPAR 3D 4.1. Through the MFS-PREPAR 3D menu 4.2. Through the “VirtualFly-YOKO” driver 5. YOKO CONFIGURATION ON X-PLANE 100... -
Page 4: Identification Of Elements
1. IDENTIFICATION OF ELEMENTS Package contents: 1. YOKO (1 unit) 2. USB data Cable (1 unit) 3. Clamping jaw (1 unit) 4. Clamping knobs (4 units) 5. User’s manual and memory stick (1 unit) We recommend that you save all content not to be used in case you need it in the future. - Page 5 4 –...
-
Page 6: Assembly
2. ASSEMBLY • Clamp the YOKO in the desired place with the clamping jaw (3). In case you have specific support, screw the YOKO with the clamping knobs (4). • Connect the USB data cable (2) between the rear connector of YOKO and a PC USB connector. - Page 7 PC MFS YOKO 6 –...
-
Page 8: Yoko Calibration On Windows
3. YOKO CALIBRATION ON WINDOWS (EXAMPLE BASED ON WINDOWS 7) For a proper operation of YOKO on Microsoft Flight Simulator (hereafter “MFS”) - PREPAR 3D and X-PLANE, prior calibration in the “Game Controllers” section is required. • Go to control panel, “Devices and printers”. -
Page 9: Yoko Configuration On Microsoft Flight
SIMULATOR (MFS) AND PREPAR 3D The user has two options in order to set the YOKO with MFS-PREPAR • Through the MFS-PREPAR 3D menu (4.1): This is the common proce- dure in order to set any control device or joystick. - Page 10 Buttons assignment • On the “settings – controls screen” click on the “Buttons/Keys” tab. • On the drop down list “Controller type”, select “VirtualFly” (or alter- natively, “BU0836A”). • From the “Assignment List”, double-click the event that you want to assign.
- Page 11 YOKO in neutral position or when mo- ving the Yoko to the left or to the right the red cross doesn’t reach the box edges, it means that the YOKO is not calibrated properly. To solve this problem go to the: “3.Windows Calibration”.
- Page 12 Activation procedure of MFS-PREPAR 3D with the “Virtual Fly-Yoko” driver This procedure must be done every time you want to control MFS / PREPAR 3D through “Virtual Fly – YOKO” driver. It is advisable to create a shortcut of “Virtual Fly – YOKO” program on the desktop.
- Page 13 12 –...
-
Page 14: Yoko Configuration On X-Plane 100
• In the dialog box that appears, choose the “Axis” tab. • Move the YOKO to the left and to the right. A green or red bar should move as you do. Click the drop-down menu next to it and set it to “Roll”. - Page 15 14 –...
- Page 16 YOKO | Manual de usuario YOKO | Manual de usuario YOKO | Manual de usuario...
- Page 17 ÍNDICE 1. IDENTIFICACIÓN DE LOS ELEMENTOS 2. MONTAJE 3. CALIBRACIÓN DEL YOKO EN WINDOWS 4. CONFIGURACIÓN DEL YOKO EN MICROSOFT FLIGHT SIMULATOR (MFS) y PREPAR 3D 4.1. A través del menú de MFS-PREPAR 3D 4.2. A través del driver “VirtualFly-YOKO”...
- Page 18 4. Pomos roscados de anclaje inferior (4 unidades) 5. Manual de usuario y pendrive (1 unidad) Es importante que guarde todo el contenido que no vaya a usar por si lo necesita en el futuro. YOKO | Manual de usuario...
- Page 19 18 –...
- Page 20 2. MONTAJE • Sujete el YOKO en el sitio deseado con la mordaza de sujeción (3). En caso de disponer de un soporte habilitado, atorníllelo con los pomos roscados de anclaje inferior incluidos (4). • Conecte el cable de datos USB (2) entre el conector trasero del YOKO y un conector USB del PC.
- Page 21 PC con MFS YOKO 20 –...
- Page 22 • En Dispositivos e Impresoras clic derecho sobre “VirtualFly-YOKO”. • En el menú seleccionar “Configuración del dispositivo de juego”. • En la ventana de Dispositivos de juego hacer doble clic en “VirtualFly” (o en su defecto, “BU0836A”). • Seleccionar la pestaña de configuración.
- Page 23 • A través del driver “Virtual Fly YOKO” (4.2): El driver “Virtual Fly YOKO” es un programa que hace de enlace entre el YOKO y MFS- PREPAR 3D. Este programa es una alternativa a la configuración del...
- Page 24 • Seleccionar la pestaña “Botones/Teclas” en la ventana de “Configuración de controles”. • Seleccionar “VirtualFly” (o en su defecto, “BU0836A”) en el desple- gable “Tipo de mando”. • En la “Lista de asignación” hacer doble clic sobre el evento que se quiera asignar.
- Page 25 • Cuando pregunte para registrar, seleccionar Not now. Instalación del driver “Virtual fly – yoko” • Ir a la carpeta “Virtual Fly – YOKO” del pendrive subministrado con el YOKO. • Ejecutar el archivo “setup.exe” (En caso de que se pida actualizar libre- rías, proceder clicando aceptar).
- Page 26 “Virtual Fly - Yoko”. Este procedimiento deberá ser realizado cada vez que se quiera controlar MFS/PREPAR 3D a través de “VirtyualFly - YOKO”. Es recomendable crear un acceso directo en el escritorio. • Ejecutar el programa “Virtual Fly – YOKO”.
- Page 27 26 –...
- Page 28 & Equipo”. Asignación de ejes • En la ventana que aparece, en la pestaña “Ejes”, mover el YOKO en alabeo para detectar a que eje pertenece. • Una de las barras de la lista debería moverse. Cambiar la acción del eje a “roll”...
- Page 29 Ajuste de sensibilidad • Ir a la pestaña “Zona nula” de Joystick y equipo. • Para ajustar la sensibilidad del eje de cabeceo mover el deslizante: “Pitch control-response”. Moviendo hacia la derecha aumentamos la sensibilidad. • Para ajustar la sensibilidad del eje de alabeo mover el deslizante: “Roll control-response”.
- Page 30 YOKO | Manual de usuario...
- Page 31 31 –...
- Page 32 VIRTUAL FLY HEADQUARTERS c. Morales, 39 bajos 08029 Barcelona (Spain) R & D CENTER - SHOWROOM c. Maria Aurelia Capmany, 29 P. I. La Fàbrica 08297 Castellgalí (Spain) T. (+34) 93 833 33 01 info@virtual-fly.com www.virtual-fly.com...
