W Box 0E-HDMIEXTDR Manual

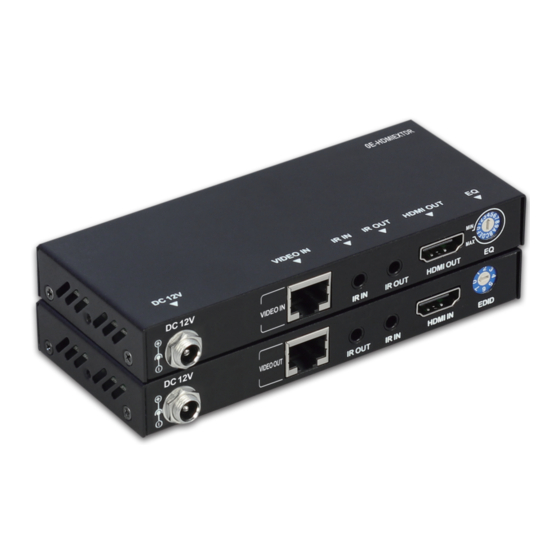

130ft hdmi extender
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

130FT HDMI
EXTENDER
0E-HDMIEXTDR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 0E-HDMIEXTDR and is the answer not in the manual?

Questions and answers

Summary of Contents for W Box 0E-HDMIEXTDR

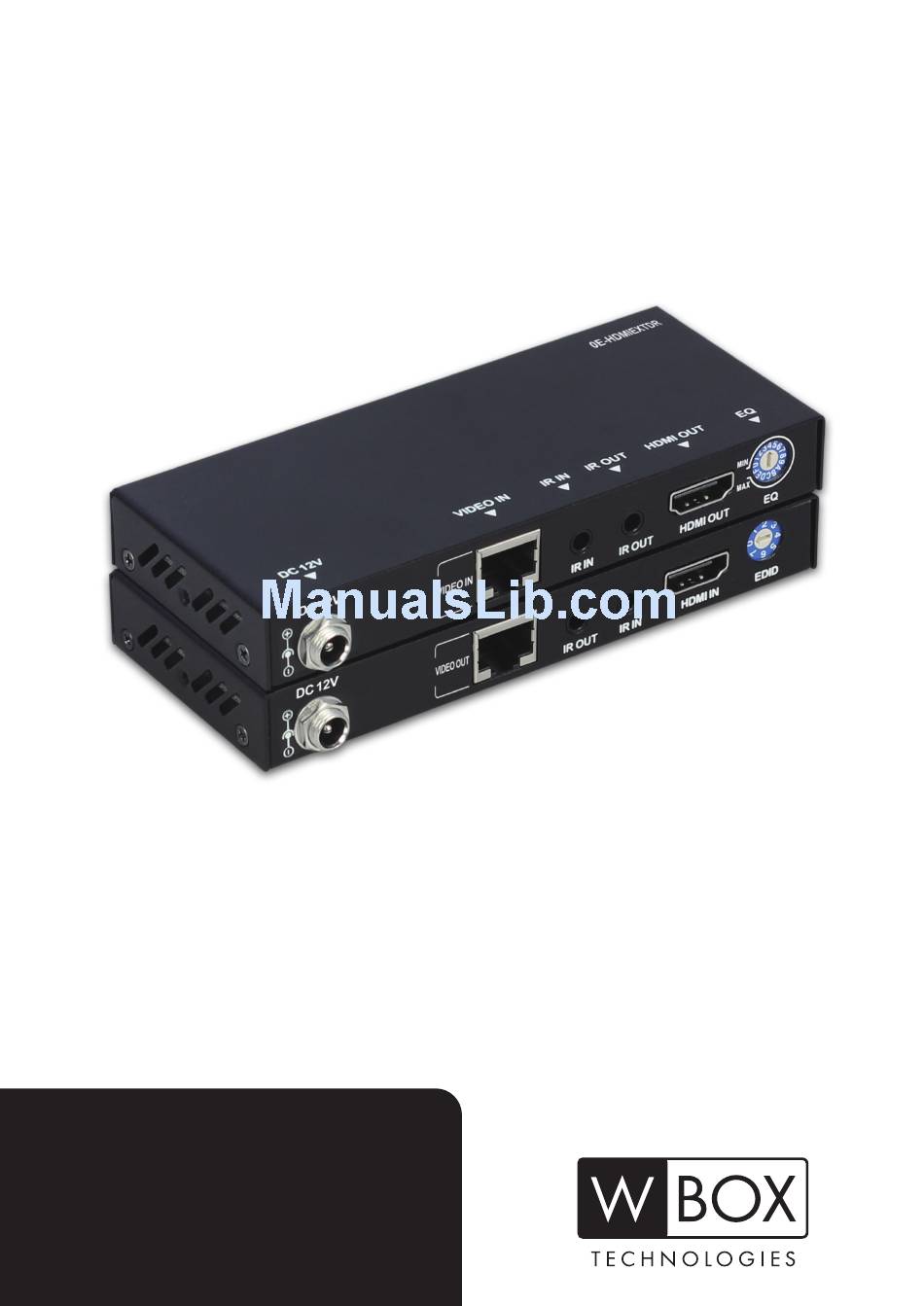

  • Page 1 130FT HDMI EXTENDER 0E-HDMIEXTDR...
  • Page 2 Introduction Congratulations and thank you for purchasing W Box Technologies 0E-HDMIEXTDR. 0E-HDMIEXTDR is a HDMI extender over single Cat5e/6 cable. It is capable of transmitting full 1080p HD video, HD audio and bi-directional IR control together up to 130ft. It features EQ DIP switches on both transmitter and receiver in...

  • Page 3: Package Contents

    Transfers IR control signal together with the HDMI signal Package Contents Before you start the installation of the matrix, please check the package contents.  1 x 0E-HDMIEXTDR  2 x 12V 0.5A DC Power Supply  1 x IR Emitter ...
  • Page 4 Panel Transmitter Front Panel ID Name Description Power Displays power status Status Displays signal connection status Rear Panel ID Name Description Power 1 12V 0.5A DC power supply input VIDEO OUT RJ45 port IR OUT Connects to an IR emitter IR IN Connects to an IR receiver (30-50KHz) HDMI IN...
  • Page 5 Receiver Front Panel Name Description Power Displays power status Displays HDMI signal status, this indicator Status is on if there is HDMI signal Rear Panel ID Name Description Power 1 12V 0.5A DC power supply input VIDEO IN RJ45 port IR IN Connects to an IR receiver (30-50KHz) IR OUT...

  • Page 6: Installation Instructions

    Installation Instructions 1. Connect HDMI source (such as a DVD player) to transmitter. 2. Connect transmitter and receiver with a Cat5e cable. 3. Connect HDMI display (such as HD-LCD) to receiver. 4. Connect the IR receiver unit into transmitter IR IN, connect the IR emitter unit into receiver IR OUT.

  • Page 7: Dip Switch Description

    DIP Switch Description Transmitter Position Functions 0 (default) 1080p stereo 1080p 5.1 EDID Copy Mode (Copy EDID from display ) 1080i stereo 1080p stereo Long Cable mode (LC mode) 1080p 5.1 LC mode EDID Copy Mode LC mode 1080i stereo LC mode...
  • Page 8 Receiver Occasionally, the installation environment, such as the distance between source and sink may be a factor in the perfect transmission and reception of a signal. The receiver can be further fine-turned depending on the length of Cat5e/6 cable used for optimum performance. Position Functions 0 to1 0-10m transmission distance...

  • Page 9: Troubleshooting

    Troubleshooting W Box Technologies products are designed to function trouble-free. Most problems that occur are due to simple issues. If you have trouble, please check the list of simple fixes below. EXTENDER TROUBLESHOOTING PROBLEM SOLUTION STATUS LED OFF Ensure the power is on.
  • Page 10 Specification Technical Transmitter: 1 x RJ45 port, 1 x HDMI IN, 1 x IR IN, 1 x IR OUT Input / Output Receiver: 1 x RJ45 port, 1 x HDMI OUT, 1 x IR IN, 1 x IR OUT Input/Output Signal Type HDMI: HDMI1.3 DTV/HDTV;...
  • Page 11 32° F to 113° F (0° C to 45° C) Operating Temperature 10% to 90%, non-condensing -4° F to 158° F (-20° C to 70° C) Storage Temperature 10% to 90%, non-condensing Human Body Model: ESD Protection ± 8kV (air-gap discharge)/ ±...
  • Page 12 Subject to the terms and conditions of this Limited Warranty, from the date of sale through the period of time for product categories specified in Section 1(b), ADI warrants its W Box Technologies products to be free from defects in materials and workmanship under normal use and service, normal wear and tear excepted.
  • Page 13 only on an as is basis in accordance with ADI’s terms and conditions of sale. b. Specific Warranties for product categories are as follows: Product Categories Warranty Period Soundbars 12 months Walk Through Metal Detectors 12 months Intrusion Wireless Communication 12 months Accessories Analog Cameras...
  • Page 14 Product Categories Warranty Period B Connectors Limited Lifetime Bus Terminals Limited Lifetime Extension Cords Limited Lifetime HDMI Cables Limited Lifetime Jacks, Cords Intrusion Limited Lifetime Communication Accessories Patch Cables Limited Lifetime Patch Panels Limited Lifetime Raceway Conduit Limited Lifetime Wire Ties Limited Lifetime Magnetic Contacts Limited Lifetime...
  • Page 15 products and shall not be construed as an express warranty or condition. Any suggestions by ADI or ADI’s agents regarding use, applications or suitability of the products shall not be construed as an express warranty or condition unless confirmed to be such in writing by ADI. ADI does not represent that the products it sells may not be compromised or circumvented;...
  • Page 16 ADI reserves the right to issue a credit only in lieu of replacement. If any W Box Technologies product is found to be in good working order or such product’s inability to function properly is...
  • Page 17 responsible for any return freight changes. 5. Governing Law The laws of State of New York apply to this Limited Warranty. 6. Miscellaneous Where any term of this Limited Warranty is prohibited by such laws, it shall be null and void, but the remainder of the Limited Warranty shall remain in full force and effect.
  • Page 18 ADI ne garantit que les produits portant la marque W Box Technologies qu’elle vend. Les autres produits portant une marque de tiers sont garantis par le fabricant tiers pendant une...
  • Page 19 période définie par ce dernier, et ADI cède à l’acheteur ces garanties et uniquement les garanties offertes par ces fabricants tiers ou vendeurs à l’égard de produits ne portant pas ses marques. ADI ne garantit pas de produits ne portant pas ses marques et vend ces produits tels quels, conformément à...
  • Page 20 Catégories de produits Période de la garantie Système d’alarme anti-intrusion 30 mois Bâtis 60 mois Supports de télévision 60 mois Caméras IP 60 mois DVRs, NVR's 60 mois Détecteurs mouvement infrarouge 60 mois Attaches pour câbles À vie limitée Les panneaux de brassage À...
  • Page 21 DE QUELQUE FAÇON QUE CE SOIT ET/OU DU NON- RESPECT DE LA PRÉSENTE GARANTIE OU DE TOUTE AUTRE GARANTIE OU CONDITION, EXPRESSE OU IMPLICITE, OU DE TOUTE AUTRE RÉCLAMATION FONDÉE SUR LA RESPONSABILITÉ, MÊME SI LA PERTE OU LES DOMMAGES SONT CAUSÉS PAR LA NÉGLIGENCE OU LA FAUTE D’ADI ET MÊME SI CETTE DERNIÈRE A ÉTÉ...
  • Page 22 SIGNAL D’AVERTISSEMENT. Toutefois, si ADI est tenue responsable, directement ou indirectement, de pertes ou de dommages à l’égard des produits qu’elle vend, quelle qu’en soit la cause ou l’origine, sa responsabilité n’excédera en aucun cas le prix d’achat du produit, dont le remboursement sera exigé à titre de dommages-intérêts extrajudiciaires et non d’amende, et il s’agira du recours exclusif et intégral pouvant être exercé...
  • Page 23 ADI se réserve le droit de donner une note de crédit plutôt que de remplacer le produit. Si l’on établit que le produit W Box Technologies n’est pas défectueux ou que son mauvais fonctionnement résulte d’une utilisation abusive ou de dommages causés par l’utilisateur, le produit sera retourné...
  • Page 24 5. Lois applicables Les lois de l’État de New York s’appliquent à la présente garantie limitée. 6. Modalités diverses Si une modalité de la présente garantie limitée est interdite par ces lois, elle sera nulle, mais le reste de la présente garantie limitée demeurera pleinement en vigueur.
  • Page 25 0E-HDMIEXTDR 1 1 9 1 4 0 2 4 5 4...
