Summary of Contents for AirPatrol Lite AirPatrol

  • Page 1 User manual Snabbguide Pikaopas Hurtigstarts guide...

  • Page 2: Table Of Contents

    What AirPatrol does? Om AirPatrol Indicator lights Indikationslampor Buttons Knappar Power Strömmatning SIM card SIM-kort Installing AirPatrol Montering av AirPatrol Testing AirPatrol Testkörning av AirPatrol Turning heat pump ON/OFF Slå PÅ/AV värmepumpen via SMS Commands Kommandon User levels Användarnivåer Owner setup Inmatning av ägarnummer...
  • Page 3 Mitä AirPatrol tekee? Hva gjør AirPatrol? Merkkivalot Indikatorlys Painikkeet Taster Virta Strøm SIM-kortti SIM-kort AirPatrolin asennus Installering av AirPatrol AirPatrolin testaus Testing av AirPatrol Lämpöpumpun Slåvarmepumpe PÅ/AV käynnistys/sammutus Kommandoer Käskyt Brukernivåer Käyttäjätasot Eierinnstillinger Omistajan asettaminen Nullstilling av Eiernummer Omistajan numeron poistaminen...

  • Page 4: What Airpatrol Does

    What AirPatrol does? AirPatrol is a heat pump controller you operate with a mobile phone. It is compatible with all major manufacturers’ heat pumps and all mobile phones (see airpatrol.eu for the complete list). The easiest way to use AirPatrol is with a Smartphone, using the AirPatrol app downloadable from the Google Play (for Android phones ) or App Store (for iPhone).

  • Page 6: Indicator Lights

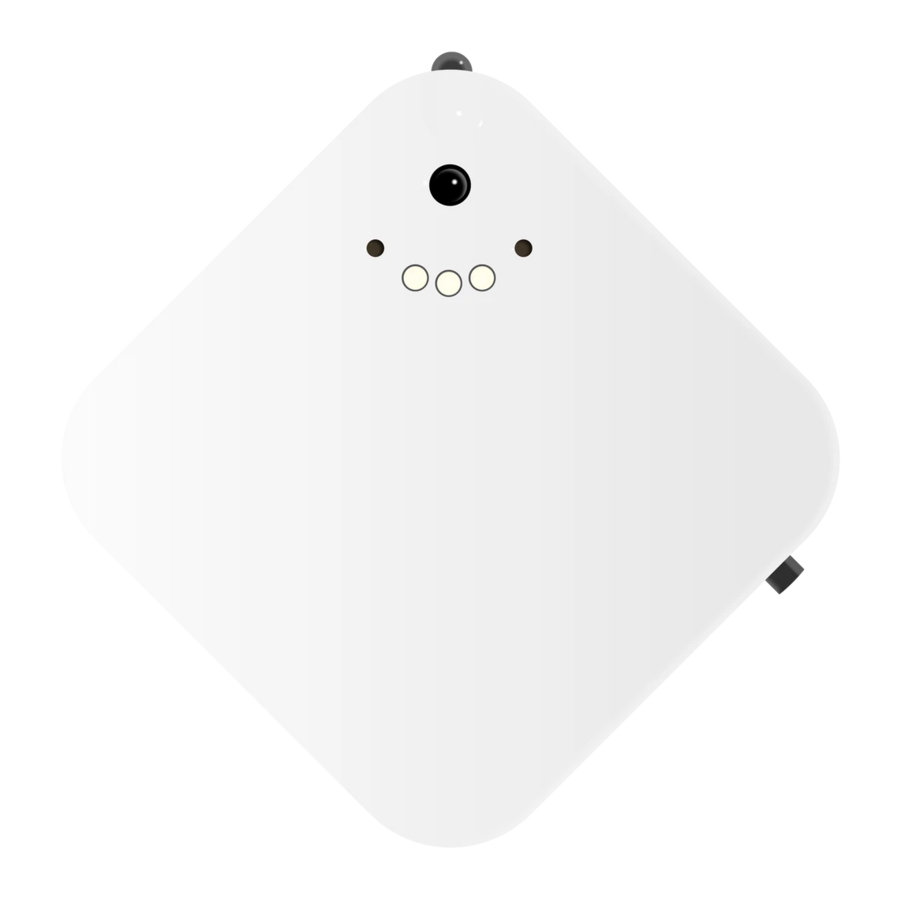

    Indicator lights The controller has 3 LED indicators and 2 buttons for easy setup. It has also 2 infrared LEDs that transmit your commands to the heat pump. LED 1 - Power switched on blinking no power, working on battery switched off LED 2 - GSM network LED restart time, SIM missing or SMS processing...
  • Page 7 LED 1 - Power LED 2 - GSM network LED LED 3 - IR LED...

  • Page 8: Buttons

    Buttons Use a straightened paper clip or something similar to push the recessed buttons. RESET button Short push turns the controller off when working on battery The controller has a battery that keeps it operational even if it’s disconnected from a wall outlet. To fully turn off the controller, push the RESET button.
  • Page 9 RESET button TEST button IR beam Pushing both buttons simultaneously for 3 seconds initiates the hard reset: restores factory settings, deletes Owner number and heat pump settings (same function as with command SMS “90”).

  • Page 10: Power

    Make sure you disable the PIN code of the SIM card you use in AirPatrol. Make sure the SIM card you use in AirPatrol can access 2G network. Airpatrol is not compatible with SIM cards that use only 3G network.
  • Page 11 A) Make sure that you have previously disabled the SIM card PIN code. Insert SIM card as shown into AirPatrol. B) Plug the adapter into the socket under the AirPatrol.

  • Page 12: Installing Airpatrol

    Installing AirPatrol AirPatrol should be mounted on the wall to the right of your heat pump’s indoor unit (see fig. 1), with its IR transmitter pointing down. This way the IR beam is reflected from the floor and reaches the heat pump’s sensor most efficiently.
  • Page 13 Fig. 1 On the right side of the indoor unit Fig. 2 Attached to the right side of the indoor unit...
  • Page 14 Fig. 3 Beneath the indoor unit Fig. 4 On the wall, opposite to the indoor unit...
  • Page 15 Fig. 5 On a ledge, opposite to the indoor unit...
  • Page 16 Fig. 6, 7 Do not place AirPatrol on the left side of the indoor unit! Indoor unit’s internal condenser might block AirPatrol’s signal.

  • Page 17: Testing Airpatrol

    Testing AirPatrol To see if AirPatrol can send commands to your heat pump, turn off the pump and press the controller’s TEST button. When the connection is established, AirPatrol turns the pump on with its last settings and you can...

  • Page 18: Turning Heat Pump On/Off

    Turning heat pump ON/OFF SMS Command turns heat pump on. SMS Command turns heat pump off.
  • Page 19 sms: sms: turns heat pump on turns heat pump off...

  • Page 20: Commands

    Commands The range of heat pump temperature values AirPatrol controls is 16-30 °C (default +20 °C) and the fan speeds are MIN, NORM, MAX (the default is NORM). After selecting a mode (AUTO, DRY, COOL, HEAT, T8, T10) heat pump is turned on with 20 °C maximum temperature and normal fan speed, if not...
  • Page 21 AUTO NORM COOL . . . HEAT Combine the pump mode, room temperature and fan speed values for a home atmosphere you like the best.

  • Page 22: User Levels

    User levels The amount of control AirPatrol users have over the device and the amount of information they receive from the device can be set on a 3 level scale: 1. The Owner can send commands, report queries, setup commands and receive AirPatrol report messages and alarm messages.

  • Page 24: Owner Setup

    Owner setup Setup can only be performed by the Owner. When no Owner has been previously set, Owner number can be sent from any mobile phone number. There are 2 ways to do this: The to-be Owner sends the SMS “93” to the controller. The SMS containing “93”...

  • Page 25: Owner Number Reset

    User rights. Should you suspect AirPatrol could be controlled from unapproved numbers, we recommend you set the Owner and User numbers. Owner number reset Once set, Owner number can be reset via mobile phone only by the Owner himself or by performing a hard reset by pushing both controller hidden buttons simultaneously for 3 seconds (hard reset can also be used when a wrong Owner number is entered by mistake).
  • Page 27 Advanced setup For the brave!

  • Page 28: Setup Reset

    Setup reset For setup reset send the SMS “90” to the controller. AirPatrol responds with SETUP report: “Owner: All; Users: All; Pump: All; Param: 5, 24, 180, 30”. This means Owner is not specified; all users can send commands; the pump model is not specified, call commands are set to default;...

  • Page 29: User Setup

    The length of the number must be between 3-16 symbols (“+” counts as one symbol). Multiple commands can be combined into one SMS. When a User has been set, AirPatrol responds with a SETUP report message. Setup SMS command you send...

  • Page 30: Multiple Commands

    All the correct commands that precede the error command in the multi-setup command will be activated. Multi-setup sender will always receive SETUP report SMS from AirPatrol to confirm that all commands arrived to the controller. There can be spaces before and after a command but not inside a command as this will interfere with the code.

  • Page 31: Heat Pump Model Setup

    T8/T10 mode. If the exact pump model is not listed on our webpage or in this manual, Airpatrol may or may not work with the heat pump, for which the AirPatrol manufacturer will not be held responsible.
  • Page 32 Setup SMS command you send Heat pump model and series T8/T10* All pump models T8/T10 Fujitsu 9511 Fujitsu LTC 9512 Fujitsu LEC(N) 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE 9532 Panasonic NE 9533 Panasonic XE 9534 Panasonic RE 9535 Panasonic E 9536...
  • Page 33 Setup SMS command you send Heat pump model and series T8/T10* Bosch 9551 Bosch EHP-AA 9561 IVT KHR-N 9562 IVT LR-N 9563 IVT HR-N MitsubishiHeavy 9571 Mitsubishi Heavy SRK-ZJX 9572 Mitsubishi Heavy SRK-ZK 9573 Mitsubishi Heavy SRF-ZJX 9574 Mitsubishi Heavy FDEN 9581 LG Gallery 9582...

  • Page 34: Alarm Messages Setup

    For example, SMS “9713” lowers the room temperature value at which “LOW TEMPERATURE” SMS is sent from the default 5 °C to 3 °C. Setup SMS Response AirPatrol function you activate Default command you SMS format values...

  • Page 35: Alarm Messages

    When you set parameter 973 to 0, then “SERVICE” message will not be sent. When you set parameter 974 to 0, then “HIGH TEMPERATURE” message will not be sent. Alarm messages Alarm messages are only sent to the Owner. AirPatrol alarm SMS Alarm message meaning Message blackout/ alarm treshold e.g. “LOW TEMPERATURE: Room temperature is low 24h / +5 °C...

  • Page 37: Error Messages

    SMS will be sent if the user had no rights for that command. “Error pump command: text“ SMS means the operation T8/T10 is not available for the specified pump. When AirPatrol fails to send an SMS it will retry after 1 minute.

  • Page 38: Report Messages

    Report messages You can send report requests to AirPatrol about your heat pump status, controller status and the setup of the controller. Report messages are sent only to the sender of the request. Response SMS example command command you send...
  • Page 39 Pump ”STATUS” report explanation Pump “STATUS” report Response SMS example SMS Format Pump: ON/OFF/NO POWER Pump ON/OFF/NO POWER Mode: AUTO/DRY/COOL/HEAT/T8/T10 Pump mode Fan: AUTO/MIN/NORM/MAX Fan speed Temp: xxC Pump temperature Room: xxC Room temperature...
  • Page 40 Controller “VERSION” report explanation SMS format Explanation Ver: version number AirPatrol firmware version Pump status: type and ON/OFF/NO Pump: type,ON/OFF POWER Voltage 5V input and battery voltage Power: ON/OFF(x.xxV) (3.50V- 4.20V) Room: xxC Room temperature in Celsius degrees GSM signal strength (0-31,99) and GSM...
  • Page 41 ”SETUP” report explanation SMS format Explanation Owner: number / All Owner number or All if not defined User1 and User2 number or All if not Users: number1, number2 / All defined Chosen pump: Fujitsu Panasonic Pump: pump manufacturer’s name Mitsubishi Electric Mitsubishi Heavy Bosch Parameters: 971 (low temperature),...

  • Page 42: Airpatrol Command Sheets

    Airpatrol command sheets Heat pump ON/OFF Command SMS Heat pump function Pump ON Pump OFF Restart and Owner number entry Command SMS Controller function Setup reset (Owner deleted) and controller restart First time Owner number entry...
  • Page 43 Commands Command SMS Heat pump function AUTO AUTO (+20 °C, fan: NORM) DRY (+20 °C, fan: NORM) COOL COOL (+20 °C, fan: NORM) HEAT HEAT (+20 °C, fan: NORM) T8 mode T10 mode...
  • Page 44 Heat pump model setup Setup SMS command you send Heat pump model and series T8/T10* All pump models T8/T10 Fujitsu 9511 Fujitsu LTC 9512 Fujitsu LEC(N) 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE 9532 Panasonic NE 9533 Panasonic XE 9534 Panasonic RE...

  • Page 45: Get In Touch With Us

    9571 Mitsubishi Heavy SRK-ZJX 9572 Mitsubishi Heavy SRK-ZK 9573 Mitsubishi Heavy SRF-ZJX 9574 Mitsubishi Heavy FDEN 9581 LG Gallery 9582 LG ArtCool 9583 LG Libero 9584 LG Prestige For more information please visit www.airpatrol.eu For support please contact us support@airpatrol.eu...

  • Page 46: Om Airpatrol

    Om AirPatrol AirPatrol är en styranordning för värmepump som styrs via mobiltelefon. Den är kompatibel med värmepumpar av alla större tillverkare och med alla mobiltelefoner (se airpatrol.eu för den fullständiga listan). AirPatrol används enklast med en smartphone, med hjälp av en AirPatrol-app som kan laddas ner från Google Play (för Android)

  • Page 48: Indikationslampor

    Indikationslampor AirPatrol har tre LED-indikationslampor och två infällda knappar. Den har även två infraröda sändare som överför Dina kommandon till värmepumpen. LED 1 - Strömmatning konstant lysande påslagen blinkande ingen ström, batteridrift aktiverad avstängd LED 2 - LED för mobiltelefon konstant lysande återstart pågår, inget SIM eller behandling av...
  • Page 49 LED 1 - Strömmatning LED 2 - LED för mobiltelefon LED 3 - IR-LED...

  • Page 50: Knappar

    RESET-knapp (återställning) Kort tryckning stänger av AirPatrol under batteridrift AirPatrol är försedd med ett batteri som håller den i drift även när anordningen är urkopplad från vägguttaget. Tryck på RESET-knappen för att helt stänga av AirPatrol. Alla tre LED-lampor blinkar någon sekund innan AirPatrol stängs av.
  • Page 51 RESET-knappen TEST-knappen IR-strålen OBS! När de båda knapparna trycks ned samtidigt i 3 sekunder inleds s k hård återställning: fabriksinställningarna aktiveras, ägarnumret och värmepumpens inställningar raderas (samma funktion som vid SMS “90”).

  • Page 52: Strömmatning

    RESET-knappen. SIM-kort OBS! Se till att inaktivera PIN-koden för SIM-kortet som ska användas med AirPatrol. OBS! SIM-kortet som ska användas med AirPatrol måste kunna kopplas upp mot 2G-nät. AirPatrol är inte kompatibel med SIM-kort som endast använder 3G-nät.
  • Page 53 A) Se till att du tidigare har tagit bort SIM-kortets PIN-kod. Sätt i SIM-kortet i AirPatrol enligt bilden. B) Anslut adaptern till uttaget på undersidan av AirPatrol.

  • Page 54: Montering Av Airpatrol

    Montering av AirPatrol AirPatrol bör monteras på väggen till höger om värmepumpens inomhusdel (se fig. 1) med IR-sändaren riktad nedåt. Så reflekteras IR- strålen på golvet och når värmepumpens givare som mest effektivt. Andra monteringssätt är tillåtna, förutsatt att IR-överföringen mellan AirPatrol och värmepumpen fungerar.
  • Page 55 Figur 1 Till höger om inomhusdelen Figur 2 Fäst på inomhusdelens högra sida...
  • Page 56 Figur 3 Nedanför inomhusdelen Figur 4 På väggen mittemot inomhusdelen...
  • Page 57 Figur 5 På en hylla mittemot inomhusdelen...
  • Page 58 Figur 6, 7 AirPatrol får aldrig monteras till vänster om inomhusdelen! Inomhusdelens inbyggda värmeelement kan blockera signalen av AirPatrol.

  • Page 59: Testkörning Av Airpatrol

    Testkörning av AirPatrol Kontrollera om AirPatrol kan sända kommandon till Din värmepump genom att stänga av pumpen och trycka på styranordningens TEST-knapp. När förbindelsen är skapad slår AirPatrol på värmepumpen med de senaste inställningarna och Du kan fortsätta med att använda styranordningen.

  • Page 60: Slå På/Av Värmepumpen Via Sms

    Slå PÅ/AV värmepumpen via SMS-kommando slår på värmepumpen. SMS-kommando stänger av värmepumpen.
  • Page 61 sms: sms: slår på värmepumpen stänger av värmepumpen...

  • Page 62: Kommandon

    20°C och normal fläkthastighet, om inget annat har bestämts av Ägaren eller Användare. AirPatrol möjliggör att ställa in värmepumpen på olika temperaturer och fläkthastigheter. T.ex. SMS-kommando“COOL 19 MAX” ställer in pumpen på kylning till 19°C och maximal fläkthastighet. När värmepumpens funktion ändras svarar AirPatrol alltid med ett SMS-meddelande som...
  • Page 63 AUTO NORM . . . COOL HEAT (AUTO) Kombinera värden för pumpläget, rumstemperaturen och fläkthastigheten för en hemmiljö enligt Din egen smak.

  • Page 64: Användarnivåer

    Användarnivåer Den kontroll samt tillgång till information som användare har över sin AirPatrol kan ställas in på tre olika nivåer: Ägaren kan sända kommandon, rapportförfrågningar och inställningskommandon samt ta emot rapportmeddelanden och larmmeddelanden från AirPatrol. Användare kan sända kommandon och rapportförfrågningar till AirPatrol men inga inställningskommandon.

  • Page 66: Inmatning Av Ägarnummer

    Efter registreringen av Ägarnumret kan inställningar göras från detta Ägarnummer. Alla andra nummer som försöker att ändra inställningar kommer att ignoreras. Om inget Ägarnummer har registrerats har alla nummer Ägarrättigheter. Om Du misstänker att Din AirPatrol styrs från oauktoriserade nummer...

  • Page 67: Återställning Av Ägarnumret

    rekommenderar vi att återställa Ägarnumret och Användarnumren. Återställning av ägarnumret Efter registreringen av Ägarnumret kan det endast återställas av Ägaren själv via mobiltelefon eller genom s.k. hård RESET då AirPatrols båda knappar trycks ned samtidigt i tre sekunder (hård RESET kan även användas när fel ägarnummer har skrivits in av misstag).
  • Page 69 Avancerade inställningar För de modiga!

  • Page 70: Fabriksåterställning

    Fabriksåterställning (hård RESET) Hård RESET genomförs genom att sända SMS-meddelandet “90” till AirPatrol. AirPatrol svarar med en SETUP-rapport: “Owner: All; Users: All; Pump: All; Param: 5, 24, 180, 30” (Ägare: Alla, Användare: Alla, Pump: Alla; Param: 5, 24, 180, 30) Detta betyder följande: Ägaren är inte angiven, alla användare...

  • Page 71: Inmatning Av Användarenumret

    Användare 2) kan vara internationella (med “+”-tecken och landskod) eller lokala. Numret bör vara 3-16 tecken långt (“+” räknas som ett tecken). Flera kommandon kan kombineras i ett SMS-meddelande. När en Användare har registrerats svarar AirPatrol med en SETUP-rapport. Inställningskommandot Aktiverad funktion för AirPatrol som sänds med SMS...

  • Page 73: Inmatning Av Värmepumpsmodell

    även om värmepumpen saknar T8/ T10-läget. Om den specifika pumpen inte finns listad på vår webbsida eller i denna bruksanvisning är det möjligt att AirPatrol fungerar med den aktuella värmepumpen men det garanteras inte, och tillverkaren av AirPatrol åtar sig inget ansvar för detta.
  • Page 74 Inställningskommandot Värmepumpens modell och serie T8/T10* som sänds med SMS All pump models T8/T10 Fujitsu 9511 Fujitsu LTC 9512 Fujitsu LEC(N) 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE 9532 Panasonic NE 9533 Panasonic XE 9534 Panasonic RE 9535 Panasonic E 9536...
  • Page 75 Inställningskommandot Värmepumpens modell och serie T8/T10* som sänds med SMS Bosch 9551 Bosch EHP-AA 9561 IVT KHR-N 9562 IVT LR-N 9563 IVT HR-N Mitsubishi Heavy 9571 Mitsubishi Heavy SRK-ZJX 9572 Mitsubishi Heavy SRK-ZK 9573 Mitsubishi Heavy SRF-ZJX 9574 Mitsubishi Heavy FDEN 9581 LG Gallery 9582...

  • Page 76: Inställningar För Larmmeddelanden

    Ägaren kan ändra de förinställda värdena för villkoren för utsändning av larmmeddelanden. T.ex. SMS “9713” minskar rumstemperatursvärdet för utsändning av “LOW TEMPERATURE”- meddelandet från det förinställda värdet 5°C till 3°C. Svarsmeddelandets Funktionen av AirPatrol som Förinställt Inställningskom- format aktiveras värde mandot som sänds med SMS...
  • Page 77 Parametrarna 971 kan vara mellan 0 och 16 Parametrarna 972 kan vara mellan 0 och 48 Parametrarna 973 kan vara mellan 0 och 360 Parametrarna 974 kan vara mellan 0; 17 och 40 Vid inställning av parametern 971 på 0 (t. ex. utsänt meddelande “9710”) sänder styranordningen inte ut något “LOW TEMPERATURE”-meddelande.

  • Page 78: Larmmeddelanden

    Larmmeddelanden Larmmeddelanden sänds endast till Ägaren. Larm-SMS från AirPatrol Betydelse av Avaktivering av larmmeddelandet meddelandet/ larmets gränsvärde t. ex. “LOW TEMPERATURE: 6°C” Låg rumstemperatur 24 tim / +5 °C (när gränsvärdet är 7°C) t. ex. “HIGH TEMPERATURE: 32°C” Låg rumstemperatur 24 tim / +30 °C...

  • Page 79: Felmeddelanden

    “Error command: text” (Kommandofel: text) Detta SMS sänds när Ditt kommando innehåller fel. T. ex. ett SMS “cool19max” besvaras med “Error command: cool19max”. OBS! AirPatrol besvarar felaktiga kommandon utan att föreslå korrekta kommandon (i detta exempel utgörs felet av utelämnade mellanslag mellan olika kommandon).

  • Page 80: Rapportmeddelanden

    Rapportmeddelanden Du kan begära rapporter från AirPatrol om värmepumpens status, AirPatrols status och AirPatrols inställningar. Rapportmeddelanden sänds endast till personen som sänt förfrågningen. Kommandot Kommando- Exempel på svarsmeddelandet som sänds meddelandets med SMS funktion Förfrågan om STATUS Pump: ON; Mode: HEAT; Fan: MAX;...
  • Page 81 Förklaring om ”STATUS” rapport om värmepumpen “STATUS” rapport om värmepumpen Exempel på svarsmeddelandet Pump: ON/OFF/NO POWER Pumpen PÅ/AV/ ingen ström Mode: AUTO/DRY/COOL/HEAT/T8/10 Pumpläget Fan: AUTO/MIN/NORM/MAX Fläkthastigheten Temp: xxC Pumptemperaturen Room: xxC Rumstemperaturen...
  • Page 82 Förklaring om “VERSION”-rapporten angående AirPatrol SMS-format Förklaring Ver: version number Version av AirPatrols firmware Pump: typ,ON/OFF Pumpens status: typ och PÅ/AV Inmatningsspänning 5V och Power: ON/OFF(x.xxV) batterispänning (3.50V- 4.20V) Room: xxC Rumstemperatur i celsiusgrader GSM-signalstyrka (0-31,99) och GSM- GSM: sq, cell områdesinformation (1-lokalt nätverk,...
  • Page 83 Förklaring om ”SETUP”-rapporten SMS format Explanation Ägarens nummer eller Alla om inte Owner: number / All specificerat Nummer av Användare 1 och Användare Users: number1, number2 / All 2 eller Alla om inte specificerat Vald pump: ALLA Fujitsu Panasonic Pump: tillverkarens namn Mitsubishi Electric Mitsubishi Heavy Bosch...

  • Page 84: Hård Reset (Fabriksåterställning) Och Inmatning Av Ägarnummer

    Hård RESET (fabriksåterställning) och inmatning av Ägarnummer Värmepumpen PÅ/AV Kommandomeddelande Värmepumpens funktion Pumpen PÅ Pumpen AV Återstart och angivelse av ägarnumret Kommandomeddelande AirPatrols funktion Fabriksåterställning (Ägaren raderas) och återstart av AirPatrol Inmatning av Ägarnumret...
  • Page 85 Kommandon Kommandomeddelande Värmepumpens funktion AUTO AUTO (+20°C, fläkt: NORM) DRY (avfuktning, +20°C, fläkt: NORM) COOL COOL (kyla, +20°C, fläkt: NORM) HEAT HEAT (uppvärmning, +20°C, fläkt: NORM) T8-läget (om pumpen har funktion för underhållsvärme) T10-läget (om pumpen har funktion för underhållsvärme)
  • Page 86 Inställning av värmepumpens modell Inställningskommandot Värmepumpens modell och serie T8/T10* som sänds med SMS All pump models T8/T10 Fujitsu 9511 Fujitsu LTC 9512 Fujitsu LEC(N) 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE 9532 Panasonic NE 9533 Panasonic XE 9534 Panasonic RE 9535...

  • Page 87: Kontakta Oss

    Mitsubishi Heavy SRK-ZJX 9572 Mitsubishi Heavy SRK-ZK 9573 Mitsubishi Heavy SRF-ZJX 9574 Mitsubishi Heavy FDEN 9581 LG Gallery 9582 LG ArtCool 9583 LG Libero 9584 LG Prestige För mer information var god besök www.airpatrol.eu För kundstöd var god kontakta support@airpatrol.eu...
  • Page 89 Pikaopas Sopii kaikille!

  • Page 90: Mitä Airpatrol Tekee

    Mitä AirPatrol tekee? AirPatrol on ilma-ilma lämpöpumpun ohjain, joka toimii kännykällä. AirPatrol sopii yhteen kaikkien tärkeimpien valmistajien lämpöpumppujen kanssa (katso täydellinen luettelo airpatrol.eu sivuilta). AirPatrolia on helpointa käyttää älypuhelimella Android Marketista (Android) tai App Storesta (iPhone) ladattavan AirPatrol-sovelluksen avulla). AirPatrolia voidaan myös ohjata tavallisella matkapuhelimella lähettämällä...

  • Page 92: Merkkivalot

    Merkkivalot Ohjaimessa on kolme merkkivaloa ja kaksi painiketta helppoa asetuksien suorittamista varten. Lisäksi laitteessa on myös kaksi infrapunamerkkivaloa, jotka välittävät viestisi lämpöpumppuun. LED 1 / virta palaa - päällä vilkkuu – ei virtaa, toimii akulla poissa päältä – laite on poissa päältä LED 2 / kännykän merkkivalo palaa - uudelleenkäynnistymisaika, SIM-kortti puuttuu tai tekstiviestiä...
  • Page 93 LED 1 / Virta LED 2 / matkapuhelimen merkkivalo LED 3 / IR merkkivalo...

  • Page 94: Painikkeet

    Painikkeet Näitä upotettuja painikkeita voidaan painaa vaikkapa oikaistun klemmarin avulla. Tyhjennyspainike (RESET) Lyhyt painallus kytkee ohjaimen pois päältä silloin kun se toimii akulla. Ohjaimessa on akku, joka pitää laitteen käynnissä myös silloin, kun laite irrotetaan verkkovirrasta. Ohjain kytketään kokonaan pois päältä painamalla tyhjennyspainiketta. Kolme merkkivaloa vilkkuu noin sekunnin ajan ja ohjain kytkeytyy pois päältä.
  • Page 95 Tyhjennyspainike (RESET) Testauspainike Infrapunasäde (IR) (TEST) Huom! Molempia painikkeita kolme sekunnin ajan samanaikaisesti painettaessa, laitteiston asetukset tyhjennetään, tehdasasetukset palautetaan ja omistajan numero sekä lämpöpumpun asetukset poistetaan (samat toiminnot kuin tekstiviestikäskyllä “90”)..

  • Page 96: Virta

    Virta Virran loppuessa (virta = 0V), ohjain käy akun varassa ja kytkeytyy pois päältä akun jännitteen laskiessa alle 3.5V. uusi akku kestää noin 24 tuntia (muista että akun teho heikkenee ajan myötä). Käyttöaika tallennetaan ohjaimen pois päältä kytkemisen jälkeen. Ohjain voidaan kytkeä pois päältä...
  • Page 97 A) Varmista, että olet jo ottanut pois sim-kortin PIN-koodin. Aseta SIM-kortti kuvan osoittamalla tavalla AirPatrolin. B) Liitä sovitin AirPatroli alla olevaan aukkoon.

  • Page 98: Airpatrolin Asennus

    AirPatrolin asennus AirPatrol tulisi asentaa seinään lämpöpumpun sisälaitteen oikealle puolelle (katso kuvaa 1 siten, että infrapunalähetin osoittaa alaspäin. Näin infrapunasäde heijastuu lattiasta ja saavuttaa lämpöpumpun ilmaisimen mahdollisimman tehokkaasti. Myös muut kiinnitystavat ovat mahdollisia edellyttäen, että infrapunasäteen yhteys ohjaimesta pumppuun toimii.
  • Page 99 Kuva 1 Sisälaitteen oikealla puolella Kuva 2 Kiinnitetty sisälaitteen oikealle puolelle...
  • Page 100 Kuva 3 Sisälaitteen alapuolella Kuva 4 Seinällä, sisälaitteen vastapäätä...
  • Page 101 Kuva 5 Ulkonemassa sisälaitteen vastapäätä...
  • Page 102 Kuva 6, 7 Älä aseta AirPatrolia sisälaitteen vasemmalle puolelle! Sisälaitteen sisällä oleva jäähdytin voi estää AirPatrolin signaalin liikkumisen.

  • Page 103: Airpatrolin Testaus

    AirPatrolin testaus Varmista voiko AirPatrol lähettää käskyjä lämpöpumppuun kytkemällä pumppu pois päältä ja painamalla ohjaimen testauspainiketta. Yhteyden luomisen jälkeen, AirPatrol kytkee pumpun päälle viimeisten asetusten mukaisesti ja ohjaimen käyttö voidaan aloittaa.

  • Page 104: Lämpöpumpun Käynnistys/Sammutus

    Lämpöpumpun käynnistys/sammutus Käsky tekstiviestinä lähetettynä kytkee pumpun päälle. Käsky tekstiviestinä lähetettynä kytkee pumpun pois päältä...
  • Page 105 sms: sms: lämpöpumppu kytkeytyy lämpöpumppu kytkeytyy päälle pois päältä...

  • Page 106: Käskyt

    Pumpulle voidaan määritellä toinen lämpötila ja myös puhaltimien puhallusnopeutta voidaan säätää AirPatrolin avulla. Esimeriksi tekstiviesteillä: “COOL 19 MAX” säätää pumpun jäähdyttämään maksiminopeudella, kunnes 19 °C lämpötila on saavutettu. Lämpöpumpun toimintoja säädettäessä, AirPatrol vastaa aina tilan kertovalla tekstiviestillä (STATUS) .
  • Page 107 AUTO NORM . . . COOL HEAT Yhdistele pumpun toiminta, huonelämpötila ja puhaltimien nopeudet sopivan sisäilman varmistamiseksi.

  • Page 108: Käyttäjätasot

    AirPatrolin käyttäjän laitteen hallintaa ja laitteesta saatavan tiedon määrää voidaan säätää kolmelle eri tasolle: Omistaja voi lähettää käskyjä, raporttitiedusteluja, asetuskäskyjä sekä vastaanottaa AirPatrol-raporttiviestejä ja hälytysviestejä. Käyttäjät voivat lähettää käskyjä ja raporttikyselyjä AirPatrolille, mutta eivät voi lähettää asetuskäskyjä. Kaikkien tasojen käyttäjät voivat esittää...

  • Page 110: Omistajan Asettaminen

    Omistajan asettaminen Asetukset voi suorittaa ainoastaan omistajaa. Mikäli omistajaa ei ole edeltävästi asetettu, omistajan numero voidaan lähettää mistä tahansa kännykkänumerosta. Tämä voidaan tehdä kahdella eri tavalla: Tuleva omistaja lähettää tekstiviestin “93” ohjaimeen. Tekstiviestin “93” jälkeen lähetetään tulevan omistajan kännykkänumero esim. “935012345” –...

  • Page 111: Omistajan Numeron Poistaminen

    Mikäli epäilet, että AirPatrolia ohjataan luvattomasti muista numeroista, omistajan ja käyttäjän numerot kannattaa asettaa. Omistajan numeron poistaminen Asetettu omistajan numero voidaan poistaa kännykän avulla ainoastaan omistajan toimesta suorittamalla laitteiston tyhjennyksen eli painamalla molempia ohjaimen painikkeita samanaikaisesti kolmen sekunnin ajan (laitteiston tyhjennystä voidaan käyttää myös silloin kun väärä...
  • Page 113 Edistyneet asetukset Rohkeille!

  • Page 114: Asetuksien Tyhjennys

    Asetuksien tyhjennys Asetuksien tyhjentämiseksi tekstiviesti “90” lähetetään ohjaimeen. AirPatrol vastaa SETUP -asetusraportilla: “Omistaja: kaikki; käyttäjät: kaikki; pumppu: kaikki; parametri: 5, 24, 180, 30”. Tämä tarkoittaa sitä, että omistajaa ei ole määritelty; kaikki käyttäjät voivat lähettää käskyjä; pumpun mallia ei ole määritelty, puhelukäskyt on valittu oletukseksi;...

  • Page 115: Käyttäjän Asettaminen

    1, käyttäjä 2) voivat olla ulkomaisia (numeron edessä on “+” ja maatunnus) tai kotimaisia. Numeron pituuden on oltava 3-16 merkkiä (“+” on myös merkki). Useita käskyjä voidaan sisällyttää samaan tekstiviestiin. Käyttäjä asettamisen jälkeen, AirPatrol vastaa SETUP-raporttiviestillä. Asetuskäsky lähetetty tekstiviesti Aktivoitu ohjaimen toiminto 91xx* User1 numeron lisääminen (poistetaan: 910)

  • Page 116: Useat Eri Käskyt

    Useat eri käskyt Mikäli useita erilaisia parametreja halutaan asettaa yhdellä tekstiviestillä erottelemalla käskyt toisistaan joillakin seuraavista: välilyönti pilkku “,” puolipiste “;” Esimerkiksi tekstiviesti „91+358550111111 92+358550222222 9513 9720” asettaa käyttäjän1 ja käyttäjän 2 numerot, määrittelee lämpöpumpun malliksi “Fujitsu Nocria” sekä määrittelee NO POWER viestin lähettämisen välittömästi sähkökatkoksen ilmetessä.

  • Page 117: Lämpöpumpun Mallin Asetus

    T8/T10 -käyttötilaa. Mikäli pumpun tarkkaa mallia ei löydy luettelosta verkkosivuiltamme tai tästä ohjekirjasta, Airpatrol voi toimia tai olla toimimatta kyseisen lämpöpumpun kanssa eikä AirPatrolin valmistaja ole tästä vastuussa. 3. Kaikki pumppumallit Mikäli valitset kaikki pumppumallit (tekstiviesti: “950”), Panasonic,...
  • Page 118 Tekstiviestillä lähetetty Lämpöpumpun malli ja sarja T8/T10* asetuskäsky Kaikki lämpöpumput T8/T10 Fujitsu 9511 Fujitsu LTC 9512 Fujitsu LEC(N) 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE 9532 Panasonic NE 9533 Panasonic XE 9534 Panasonic RE 9535 Panasonic E 9536 Panasonic CE 9537...
  • Page 119 Tekstiviestillä lähetetty Lämpöpumpun malli ja sarja T8/T10* asetuskäsky Bosch 9551 Bosch EHP-AA 9561 IVT KHR-N 9562 IVT LR-N 9563 IVT HR-N Mitsubishi Heavy 9571 Mitsubishi Heavy SRK-ZJX 9572 Mitsubishi Heavy SRK-ZK 9573 Mitsubishi Heavy SRF-ZJX 9574 Mitsubishi Heavy FDEN 9581 LG Gallery 9582 LG ArtCool...

  • Page 120: Hälytysviestin Asetukset

    Hälytysviestin asetukset Omistaja voi muuttaa niitä oletusarvojen olosuhteita, joissa hälytysviestejä lähetetään. Esimerkiksi tekstiviesti “9713” madaltaa huonelämpötila- arvon, jossa “LOW TEMPERATURE” tekstiviesti lähetetään oletusarvosta 5 °C arvoon 3 °C Lähettämäsi Vastauksen AirPatrolin toiminto, jonka käynnistit Oletusarvot asetuskäskyn tekstivies- tekstiviesti timuoto lämpötilakynnys „LOW 971xx* SETUP 5 °C...

  • Page 121: Hälytysviestit

    Asettamalla parametrin 971 arvoon 0, (esim. lähettämällä tekstiviestin “9710”), ohjain ei lähetä matalasta lämpötilasta kertovaa “LOW TEMPERATURE” -viestiä. Mikäli parametrin 972 arvoksi asetetaan 0, sähkökatkoksesta kertova “NO POWER” – viestia ei lähetetä. Mikäli parametrin 973 arvoksi asetetaan 0, huoltoon viittaavaa viestiä “SERVICE” ei lähetetä...

  • Page 123: Virheviestit

    “Error userrights: text” Tekstiviesti lähetetään, mikäli käyttäjällä ei ole oikeuksia kyseisen käskyn käyttöön. “Error pump command: text“ Tekstiviesti tarkoittaa sitä, että T8/T10 toimintoa ei ole käytettävissä kyseiselle pumpulle. Mikäli AirPatrol ei pysty lähettämään tekstiviesti, lähettämistä yritetään uudelleen minuutin kuluttua.

  • Page 124: Raporttiviestit

    Raporttiviestit Pumpun tilaa, ohjaimen tilaa ja ohjaimen asetuksia koskevia viestejä voidaan lähettää AirPatrolille. Raporttiviestit lähetetään ainoastaan pyynnön lähettäjälle. Käsky Käsky Esimerkki vastausviestistä lähettämäsi tekstiviestin tekstiviesti toiminto Pumpun tila STATUS Pump: ON; Mode: HEAT; Fan: MAX; pyyntö Ver: 1.01b05; Pump: Panasonic, ON; Power: ON Ohjain VERSION (4.37V);...
  • Page 125 Pumpun ”STATUS” -tilaraportin esittely Pumpun “STATUS” –tilaraportti Vastaustekstiviestimalli Tekstiviestimuoto Pumppu PÄÄLLÄ/POISSA PÄÄLTÄ/ Pump: ON/OFF/NO POWER EI VIRTAA Mode: AUTO/DRY/COOL/HEAT/T8/T10 Pumpun tila Fan: AUTO/MIN/NORM/MAX Puhaltimen nopeus Temp: xxC Pumpun lämpötila Room: xxC Huonelämpötila...
  • Page 126 Ohjaimen “VERSION” -versioraportin esittely Tekstiviestiformaatti Esittely Ver: version number AirPatrolin valmistajan versio pumpun tila: tyyppi ja Pump: type,ON/OFF PÄÄLLÄ / POISSA PÄÄLTÄ Jännite 5V tulo ja akun jännite Power: ON/OFF(x.xxV) (3.50V-4.20V) Room: xxC Huonelämpötila celsiusasteina GSM signaalin vahvuus (0-31,99) ja GSM: sq, cell GSM-aluetiedot (1-paikallinen verkko, 5-roaming)
  • Page 127 ”SETUP” -asetusraportin esittely Tekstiviestiformaatti Esittely Omistajan numero tai kaikki (ALL), Owner: number / All mikäli ei ole määritelty Käyttäjä1 ja käyttäjä2 numero tai kaikki Users: number1, number2 / All (ALL), mikäli ei ole määritelty Valittu pumppu: Fujitsu Panasonic Mitsubishi Electric Pump: pump manufacturer’s name Mitsubishi Heavy Bosch...

  • Page 128: Airpatrolin Käskyt

    Airpatrolin käskyt Lämpöpumppu PÄÄLLÄ / POISSA PÄÄLTÄ Käsky tekstiviesti Lämpöpumpun toiminta Pumppu PÄÄLLÄ Pumppu POISSA PÄÄLTÄ Uudelleenkäynnistys ja omistajan numeron lisääminen Käsky Tekstiviesti Ohjaimen toiminta Asetuksen tyhjennys (Omistaja poistettu) ja ohjaimen uudelleenkäynnistys Omistajan numeron lisääminen ensimmäistä kertaa...
  • Page 129 Käskyt Käsky tekstiviesti Lämpöpumpun toiminta AUTO AUTO (+20 °C, puhallin: NORM) DRY (+20 °C, puhallin: NORM) COOL COOL (+20 °C, puhallin: NORM) HEAT HEAT (+20 °C, puhallin: NORM) T8 tila T10 tila...
  • Page 130 Lämpöpumppumallin asetus Tekstiviestillä lähetetty Lämpöpumpun malli ja sarja T8/T10* asetuskäsky Kaikki lämpöpumput T8/T10 Fujitsu 9511 Fujitsu LTC 9512 Fujitsu LEC(N) 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE 9532 Panasonic NE 9533 Panasonic XE 9534 Panasonic RE 9535 Panasonic E 9536 Panasonic CE...
  • Page 131 Tekstiviestillä lähetetty Lämpöpumpun malli ja sarja T8/T10* asetuskäsky Bosch 9551 Bosch EHP-AA 9561 IVT KHR-N 9562 IVT LR-N 9563 IVT HR-N Mitsubishi Heavy 9571 Mitsubishi Heavy SRK-ZJX 9572 Mitsubishi Heavy SRK-ZK 9573 Mitsubishi Heavy SRF-ZJX 9574 Mitsubishi Heavy FDEN 9581 LG Gallery 9582 LG ArtCool...
  • Page 132 Hälytysviestin asettaminen Lähettämäsi Vastauksen Käynnistämäsi AirPatrolin toiminto Oletus- asetuksen tekstiviesti- arvot käskyteksti- formaatti viesti lämpötilakynnys matalan lämpötilan 971xx* SETUP 5 °C „LOW TEMPERATURE” -viestille “NO POWER” -viestin sähkökatkos 972xx* SETUP 24 h tunteina 973xx* SETUP “SERVICE” -huoltoviestin: 180 päivää 180 days lämpötilakynnys korkean lämpötilan 974xx* SETUP...

  • Page 133: Ota Yhteyttä

    32 °C” (rajan ollessa 31 °C) NO POWER 220V sähkökatkos Oletus: 24h e.g. ”SERVICE: 1 days” Huolto Oletus: 180 päivää Uuden omistajan asettamisen VERSION Uusi omistaja tai omistajan vaihtamisen jälkeen Ota yhteyttä Lisätietoja löytyy osoitteesta www.airpatrol.eu Käyttöön liittyvät tiedustelut voi lähettää osoitteeseen support@airpatrol.eu...

  • Page 135: Hva Gjør Airpatrol

    Den er kompatibel med de fleste produsenters varmepumper og alle mobiltelefoner (sjekk airpatrol.eu for fullstendig liste). Den enkleste måten å anvende AirPatrol er med en smarttelefon ved bruk av AirPatrol app som er tilgjengelig for nedlasting på Android Market eller App Store (for iPhone).

  • Page 136: Indikatorlys

    Indikatorlys Kontrolleren har 3 LED-indikatorer og 2 taster for enkel innstilling. Den har også 2 infrarøde LED som overfør dine order til varmepumpen. LED 1 - Strøm på slått på blinkende ingen strøm, batteridrift slått av LED 2 - mobiltelefon LED tid for omstart, mangler SIM eller behandler SMS 1 blink (3 s intervall) normal status...
  • Page 137 LED 1 - Strøm LED 2 - mobiltelefon LED LED 3 - IR LED...

  • Page 138: Taster

    Taster Bruk en utrettet binders eller lignende til å presse de innfelte tastene. RESET knapp Et kort trykk slår av kontrolleren mens den er batteridrevet. Kontrolleren har et batteri som holder den i drift selv om den er frakoblet fra vegguttaket. Trykk på RESET-knappen for å slå kontrolleren fullstendig av.
  • Page 139 RESET knapp TEST knapp IR-stråle OBS! Det å trykke ned begge knapper samtidig i 3 sekunder setter i gang grundig nullstilling: gjenoppretter fabrikkinnstillinger, sletter eiernummer og varmepumpens innstillinger (samme funksjon som med kommando SMS “90”).

  • Page 140: Strøm

    RESET-knappen. SIM-kort OBS! Sørg for å deaktivere PIN-koden på SIM-kortet som du anvender i AirPatrol. OBS! Sørg for at SIM-kortet som du anvender i AirPatrol har tilgang til 2G-nettverk. Airpatrol er ikke kompatibel med SIM-kort som bruker kun 3G-nettverk.
  • Page 141 A) Kontroller at du tidligere har deaktivert SIM-kortet PIN-kode. Sett inn SIM-kortet som vist i AirPatrol. B) Koble adapteren til stikkontakten under AirPatrol.

  • Page 142: Installering Av Airpatrol

    Installering av AirPatrol AirPatrol skal monteres på veggen til høyre for din varmepumpes innendørsenhet (se bilde 1), IR-sender pekende nedover. På denne måten gjenspeiles IR-strålen fra gulvet og kommer mest effektivt til varmepumpens sensorer. Det finnes også andre monteringsalternativer så lenge som IR-overføringen fra kontroller til varmepumpe fungerer.
  • Page 143 Bilde 1 På høyre side av innendørsenhet Bilde 2 Montert til høyre side av innendørsenhet...
  • Page 144 Bilde 3 Under innendørsenhet Bilde 4 På veggen, rett overfor innendørsenhet...
  • Page 145 Bilde 5 På en hylle, rett overfor innendørsenhet...
  • Page 146 Fig. 6, 7 Plasser ikke AirPatrol på venstre side av innendørsenhet! Innendørsenhetens interne radiator kan blokkere signal fra AirPatrol.

  • Page 147: Testing Av Airpatrol

    Testing av AirPatrol For å kontrollere om AirPatrol kan sende kommandoer til din varmepumpe slå av pumpen og trykk på kontrollerens TEST-knapp. Når forbindelsen er opprettet vil AirPatrol slå pumpen på med de siste innstillingene og du kan fortsette å bruke kontrolleren.

  • Page 148: Slåvarmepumpe På/Av

    Slå varmepumpe PÅ/AV Kommando SMS slår varmepumpen på. Kommando SMS slår varmepumpen av.
  • Page 149 sms: sms: slår varmepumpen på slår varmepumpen av...

  • Page 150: Kommandoer

    F. eks. vil SMSen: “COOL 19 MAX” få pumpen til kjøle ned til 19 °C mens viften går på maks. hastighet. Når du endrer varmepumpens funksjon vil AirPatrol alltid svare med en SMS for å bekrefte STATUS.
  • Page 151 AUTO NORM COOL . . . HEAT Kombiner pumpens modus, romtemperatur og viftehastighet for en hjemmeatmosfære som du liker best.

  • Page 152: Brukernivåer

    Brukernivåer Kontrollmengden som AirPatrol brukere har over enheten og informasjonsmengde som de mottar fra enheten kan deles på 3 nivåer: Eieren kan sende kommandoer, rapportforespørsler, innstillingskommandoer og motta AirPatrol Rapportmeldinger og alarmmeldinger. Brukere kan sende kommandoer og rapportforespørsler til AirPatrol, men ikke sende innstillingskommandoer Brukere på...

  • Page 154: Eierinnstillinger

    Eierinnstillinger Innstillinger kan utføres av Eieren. Hvis det ikke er blitt fastsatt Eier tidligere, kan Eierens nummer sendes fra hvilket som helst mobiltelefonnummer. Det finnes 2 muligheter å utføre dette: Den kommende Eieren sender SMSen «93” til kontrolleren. SMS som inneholder “93”...

  • Page 155: Nullstilling Av Eiernummer

    Dersom du har mistanke om at AirPatrol kan være kontrollert av ikke godkjente numre, anbefaler vi å legge inn Eierens og Brukernes numre Nullstilling av Eiernummer Har man allerede lagt inn Eiernummer, kan det nullstilles via mobiltelefon kun av selve Eieren eller ved å utføre grundig nullstilling ved å trykke begge kontrollerknappene samtidig i 3 sekunder (grundig nullstilling kan kun brukes dersom feil Eiernummer legges inn ved en feil).
  • Page 157 Avansert innstilling Til de modige!

  • Page 158: Nullstilling Av Innstillinger

    Nullstilling av innstillinger For nullstilling av innstillinger send SMSen “90” til kontrolleren. AirPatrol svarer med SETUP-rapport: “Owner: All; Users: All; Pump: All; Param: 5, 24, 180, 30”. Det betyr at Eier er uspesifisert; alle brukere kan sende kommandoer; pumpemodell er uspesifisert, anropskommandoer er satt til standard;...

  • Page 159: Brukerinnstillinger

    Bruker1, Bruker2) kan være internasjonale (med “+” symbol og landskode) eller lokal. Nummerets lengde må være 3-16 symboler (“+” teller som ett symbol). Multikommandoer kan også kombineres til en SMS. Når en Bruker er blitt innstilt svarer AirPatrol med SETUP-rapport melding. Innstillingskommando SMS som du Kontrollerfunksjon som du aktiverer...

  • Page 160: Multikommandoer

    Sender av multi-innstilling vil alltid motta en SETUP-rapport SMS fra AirPatrol for å bekrefte at alle kommandoer har kommet til kontrolleren. Det kan være mellomrom før og etter en kommando, men ikke innenfor fordi dette forstyrrer koden.

  • Page 161: Innstilling Av Varmepumpemodell

    T8/T10 modus. Hvis nøyaktig pumpemodell ikke står oppført på listen på vår hjemmeside eller i denne veiledningen kan eller kan ikke Airpatrol fungere med varmepumpen, noe som AirPatrol’s produsent ikke kan holdes ansvarlig for.
  • Page 162 Innstillingskommando SMS Varmepumpemodell og serie T8/T10* som du sender All heat pumps T8/T10 Fujitsu 9511 Fujitsu LTC 9512 Fujitsu LEC(N) 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE 9532 Panasonic NE 9533 Panasonic XE 9534 Panasonic RE 9535 Panasonic E 9536 Panasonic CE...
  • Page 163 Innstillingskommando SMS Varmepumpemodell og serie T8/T10* som du sender Bosch 9551 Bosch EHP-AA 9561 IVT KHR-N 9562 IVT LR-N 9563 IVT HR-N Mitsubishi Heavy 9571 Mitsubishi Heavy SRK-ZJX 9572 Mitsubishi Heavy SRK-ZK 9573 Mitsubishi Heavy SRF-ZJX 9574 Mitsubishi Heavy FDEN 9581 LG Gallery 9582...

  • Page 164: Innstilling Av Alarmmeldinger

    Eieren kan endre standardverdier til forholdene som utløser sending av alarmmeldinger. F. eks. senker SMSen “9713” romtemperaturverdien som sender ut “LOW TEMPERATURE”- SMSen fra standardverdien 5 °C til 3 °C Innstillingskom- Svar- AirPatrol funksjon som du aktiverer Standard- mando SMS som du verdier sender...

  • Page 165: Alarmmeldinger

    Hvis du innstiller parameter 973 til 0 vil det ikke bli sendt “SERVICE”-melding. Hvis du innstiller parameter 974 til 0, vil kontrolleren ikke sende deg en “HIGH TEMPERATURE”-melding. Alarmmeldinger Alarmmeldinger sendes kun til Eieren. AirPatrol alarm SMS Betydning av Melding blackout/ alarmmelding grenseverdi for alarm dvs.

  • Page 167: Feilmeldinger

    SMSen sendes hvis brukeren ikke har rettigheter til denne kommando. “Error pump command: text“ SMSen betyr at T8/T10 funksjon er ikke tilgjengelig for den spesifiserte pumpen. Hvis AirPatrol mislykket å sende en SMS vil den prøve på nytt om 1 minutt.

  • Page 168: Rapportmeldinger

    Rapportmeldinger Du kan sende til AirPatrol rapportforespørsler om varmepumpens status, kontrollerstatus og kontrollerinnstillinger. Rapportmeldinger sendes kun til sender av forespørselen. Kommando Funksjon Eksempel på SMS-svar av SMS som du kommando sender Forespørsel om STATUS Pump: ON; Mode: HEAT; Fan: MAX;...
  • Page 169 Forklaring av pumpens ”STATUS”- rapport Pumpens “STATUS”-rapport Eksempel på SMS-svar SMS-format Pump: ON/OFF/NO POWER Pumpe PÅ/AV/NO POWER Mode: AUTO/DRY/COOL/HEAT/T8/T10 Pumpens modus Fan: AUTO/MIN/NORM/MAX Viftehastighet Temp: xxC Pumpetemperatur Room: xxC Romtemperatur...
  • Page 170 Forklaring av kontrollerens “VERSION”-rapport SMS format Forklaring Ver: version number AirPatrol fastvareversjon Pump: type,ON/OFF Pumpestatus: type og PÅ/AV/NO POWER Inngangsspenning 5V og batterispenning Power: ON/OFF(x.xxV) (3.50V-4.20V) Room: xxC Romtemperatur i Celsius grader GSM signalstyrke (0-31,99) og GSM GSM: sq, cell områdeinformasjon (1-lokalt nettverk,...
  • Page 171 Forklaring av ”SETUP”-rapport SMS format Forklaring Eiernummer eller or Alle hvis det er Owner: number / All udefinert Bruker1 og Bruker2 nummer eller Alle Users: number1, number2 / All hvis det er udefinert Valgt pumpe: Fujitsu Panasonic Mitsubishi Electric Pump: pump manufacturer’s name Mitsubishi Heavy Bosch ALLE...

  • Page 172: Airpatrol Kommandoark

    Airpatrol kommandoark Varmepumpe PÅ/AV Kommando-SMS Varmepumpefunksjon Pumpe PÅ Pumpe AV Omstart og innlegging av Eiernummer Kommando-SMS Kontrollerfunksjon Nullstilling av innstillinger (Eier slettet) og omstart av kontroller Førstegangs innlegging av Eiernummer...
  • Page 173 Kommandoer Kommando-SMS Varmepumpefunksjon AUTO AUTO (+20 °C, vifte: NORM) DRY (+20 °C, vifte: NORM) COOL COOL (+20 °C, vifte: NORM) HEAT HEAT (+20 °C, vifte: NORM) T8-modus T10-modus...
  • Page 174 Innstilling av varmepumpemodell Innstillingskommando SMS Varmepumpemodell og serie T8/T10* som du sender Kaikki lämpöpumput T8/T10 Fujitsu 9511 Fujitsu LTC 9512 Fujitsu LEC(N) 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE 9532 Panasonic NE 9533 Panasonic XE 9534 Panasonic RE 9535 Panasonic E 9536...

  • Page 175: Ta Kontakt Med Oss

    Mitsubishi Heavy SRK-ZJX 9572 Mitsubishi Heavy SRK-ZK 9573 Mitsubishi Heavy SRF-ZJX 9574 Mitsubishi Heavy FDEN 9581 LG Gallery 9582 LG ArtCool 9583 LG Libero 9584 LG Prestige For nærmere informasjon vennligst besøk www.airpatrol.eu For støtte vennligst ta kontakt med oss support@airpatrol.eu...
