後面パネル - Sony Trinitron PVM-14L2MD Instructions For Use Manual

o
LINE A ボタンとインジケーター
LINE A 入力端子からの信号をモニターするときに押しま
す。
p
LINE B ボタンとインジケーター
LINE B 入力端子からの信号をモニターするときに押しま
す。
q
RGB/COMPONENT ボタンとインジケーター
RGB/COMPONENT 入力端子からの信号をモニターす
るときに押します。
r
OPTION 1 ボタンとインジケーター
モニター後面のオプションスロットにオプションボード
が装着されているときに使用します。

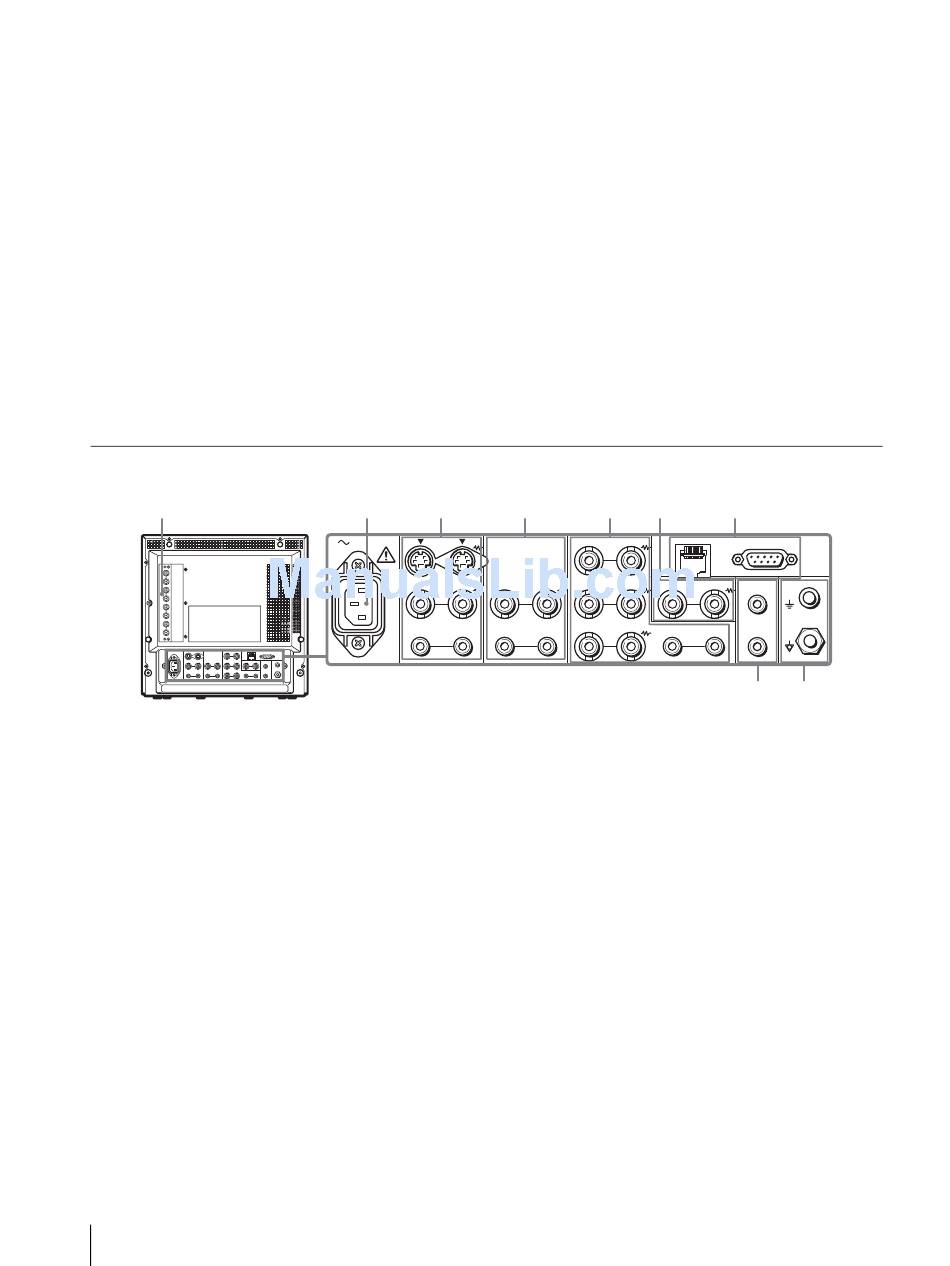

後面パネル
1
a
OPTION（オプション）スロット (BKM-129X)
別のオプションボードを使うときは、BKM-129X を取り
外して装着しなおします。
RGB/COMPONENT 入出力端子・EXT SYNC（外部同
期）入出力端子
アナログ RGB またはコンポーネント（Y、PB、PR）信
号の入出力端子です。
操作パネルの OPTION 1 ボタンを押してモニターしま
す。
音声は、OPTION AUDIO INPUT 端子に接続してくだ
さい。
外部同期信号を使う場合は、メニューの「RGB 設定」の
「RGB ／ EXT」 、 「COMP ／ EXT」で設定します。
◆オプションボードは 1 枚のみ装着できます。2 枚装着
すると、機能しません。装着方法について詳しくは、オ
プションボードに付属の取扱説明書をご覧ください。
b
AC IN ソケット
付属の AC 電源コードをつなぎます。
10
各部の名称と働き
オプションボードの入力１からの映像信号と OPTION
AUDIO INPUT 1 からの音声信号をモニターするときに
押します。
s
モニター後面のオプションスロットにオプションボード
が装着されているときに使用します。
オプションボードの入力 2 からの映像信号と OPTION
AUDIO INPUT 2 からの音声信号をモニターするときに
押します。
t
本機に接続されているカメラの映像が選ばれると、ラン
プが点灯します。
◆タリーランプが点灯するようにするには、タリー制御
の配線が必要です。詳しくは 17 ページをご覧くださ
い。
2 3 4
AC IN LINE A LINE B
IN OUT IN
VIDEO VIDEO
IN OUT IN
AUDIO AUDIO
c
Y/C 分離入力、コンポジットビデオ信号と音声信号のラ
イン入力端子、およびそれぞれのループスルー端子です。
操作パネルの LINE A ボタンを押してモニターします。
Y/C 入力と VIDEO 入力を同時に接続した場合、Y/C 入
力が優先となります。
Y/C IN/OUT（4 ピンミニ DIN）
Y/C 分離の入出力端子です。VTR やビデオカメラ、他
のモニターなど、外部機器の Y/C 分離出力および入力
端子と接続します。
VIDEO IN/OUT（BNC 型）
コンポジットビデオの入出力端子です。VTR やビデオ
カメラ、他のモニターなど、外部機器のコンポジット映
像出力および入力端子と接続します。
AUDIO IN/OUT（ピンジャック）
音声の入出力端子です。VTR などの外部機器の音声出
力および入力端子と接続します。
OPTION 2 ボタンとインジケーター
タリーランプ
5 6
PARALLEL REMOTE
RGB/COMPONENT
G/Y
OUT IN OUT IN EXT OUT
B/P
B SYNC
OUT IN OUT IN OUT
R/P
R AUDIO
LINE A 入出力端子
7
RS-232C
OPTION
AUDIO INPUT
1
2
9 8
