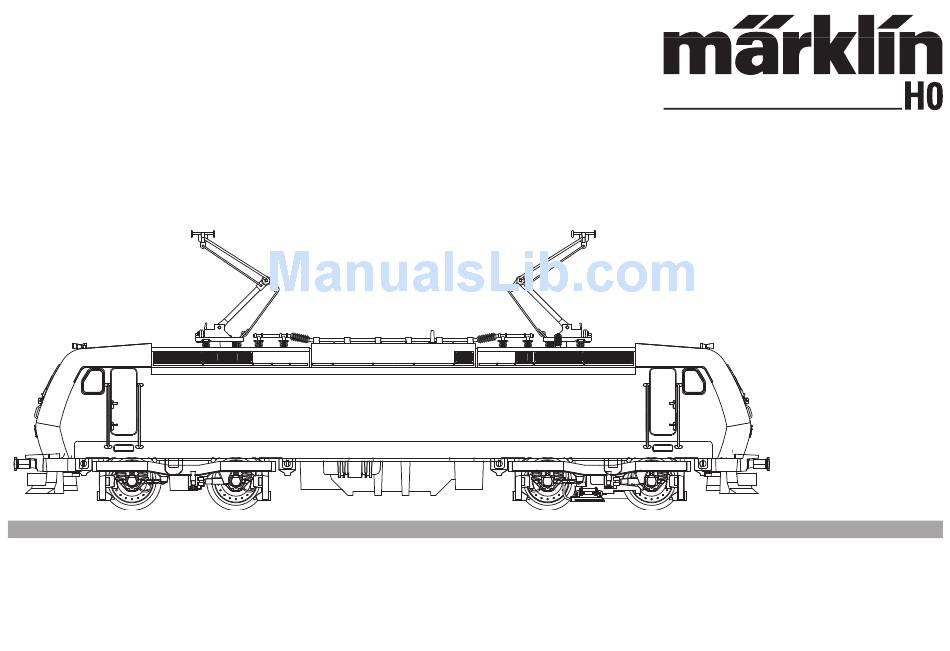

Modell der Baureihe BR 185
36838

Advertisement

loading

Related Manuals for marklin 36838

Summary of Contents for marklin 36838

  • Page 1 Modell der Baureihe BR 185 36838...
  • Page 2 Sicherheitshinweise Funktion • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Mögliche Betriebssysteme: tem (Märklin Wechselstrom-Transformator 6647, Märklin Märklin Transformer 6647, Märklin Delta, Delta, Märklin Digital oder Märklin Systems) eingesetzt Märklin Digital, Märklin Systems. werden. • Erkennung der Betriebsart: automatisch. Nur Transformatoren verwenden, die Ihrer örtlichen •...
  • Page 3 Safety Warnings Function • This locomotive is to be used only with an operating • Possible operating systems: system designed for it (Märklin 6646/6647 AC transformer, 6646/6647 Märklin Transformer, Märklin Delta, Märklin Delta, Märklin Digital or Märklin Systems). Märklin Digital, Märklin Systems. Use only transformers rated for your local hosehold •...
  • Page 4 Remarques importantes sur la sécurité Fonction • La locomotive ne peut être mise en service qu’avec un • Systèmes d’exploitation possibles: système d’exploitation adéquat (Märklin courant alternatif Märklin Transformer 6647, Märklin Delta, - transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Digital, Märklin Systems.
  • Page 5 Veiligheidsvoorschriften Werking • De loc mag alleen met een daarvoor bestemd bedrjfssys- • Mogelijke bedrijfssystemen: teem (Märklin wisselstroom transformator 6647, Märklin Transformer 6647, Märklin Delta, Märklin Delta, Märklin digitaal of Märklin Systems) Märklin Digital, Märklin Systems. gebruikt worden. • Herkenning van het bedrijfssysteem: automatisch. Alleen transformatoren gebruiken die geschikt zijn •...
  • Page 6 Aviso de seguridad Función • La locomotora solamente debe funcionar en un sistema • Sistemas operativos posibles: de corriente propio (Märklin corriente alterna – transfor- Märklin transformador 6647, Märklin Delta, mador 6647 – Märklin Delta – Märklin Digital o Märklin Märklin Digital, Märklin Systems.
  • Page 7 Avvertenze per la sicurezza Funzionamento • Tale locomotiva deve essere impiegata soltanto con un • Possibili sistemi di funzionamento: sistema di funzionamento adeguato per questa (tras- Märklin Transformer 6647, Märklin Delta, formatore per corrente alternata Märklin 6647, Märklin Märklin Digital, Märklin Systems. Delta, Märklin Digital oppure Märklin Systems).
  • Page 8 Säkerhetsanvisningar Funktion • Loket får endast köras med ett därtill avsett driftsystem • Möjliga driftsystem: Märklin Transformer 6647, (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital eller Märklin Systems). • Driftsättet igenkänns automatiskt. Använd endast transformatorer som är avsedda för •...
  • Page 9 Vink om sikkerhed Funktion • Lokomotivet må kun bruges med et driftssystem (Märklin • Mulige driftssystemer: Märklin Transformer 6647, Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Delta, Märklin Digital, Märklin Systems. Digital eller Märklin Systems), der er beregnet dertil. • Registrering af driftsarten: automatisk. Anvend kun transformatorer, der passer til den lokale •...
  • Page 10 Schaltbare Funktionen • Controllable Functions • Fonctions commutables• systems central Schakelbare functies • Funciones posibles • station 60212 Funzioni commutabili STOP mobile station Taste f0 Dauernd ein Licht-Taste Button f0 Headlight Button Always on Touche f0 Activé en permanence Touche éclairage Toets f0 Verlichtingstoets Continu aan...
  • Page 11 Lokparameter einstellen mit der Control Unit Setting Locomotive Parameters with the Control Unit 1. Voraussetzung: Aufbau wie Grafik S. 15. 1. Requirement: Setup as in diagram on page 15. Only the Nur die zu verändernde Lok ist auf dem Gleis. locomotive to be changed can be on the track.
  • Page 12 Réglage des paramètres de la loco avec la Control Unit Locparameters instellen met de Control Unit 1. Condition: Montage comme sur illustration en page 15. 1. Voorwaarde: opbouw zoals tekening op pagina 15. Seule la loco à modifier peut se trouver sur la voie. Alleen de loc die gewijzigd moet worden op de rails.
  • Page 13 Parámetros de la locomotora configurables con el Control Unit Impostazione dei parametri della locomotiva con la Control Unit 1. Condición previa: montaje como el gráfico pág. 15. En la vía 1. Predisposizione: assetto come da schema a pag. 15. debe encontrarse solamente la locomotora a configurar. Soltanto la locomotiva da modificare si trova sul binario.
  • Page 14 Lokparametrar ställs in med Control Unit Indstilling af lokomotivparametre med Control Unit 1. Förutsättning: Montering som visas enligt grafik på s. 15. 1. Forudsætning: Opbygning som på grafikken s. 15. Kun Endast det lok som ska ändras ska finnas på spåret. det lokomotiv, der skal ændres, er på...
  • Page 15 Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modification des paramètres avec la Control Unit. Locparameter met de Control Unit. Modificar los parámetros de la locomotora con el Control Unit. Modifica dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit.
  • Page 16 Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modification des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit 6021w. Modificar los parámetros de la locomotora con el Control Unit 6021. Modifica dei parametri della locomotiva con la Control Unit 6021.
  • Page 17 Parameter • Parameter • Paramètre • Parameter • Register • Register • Wert • Value • Valeur • Parámetro • Parametro • Parameter • Parameter Registre • Register • Waarde • Valor • Registro • Registro • Valore • Värde • Værdi Register •...
  • Page 18 Haftreifen auswechseln Schleifer auswechseln Changing traction tires Changing the pickup shoe Changer les bandages d’adhérence Changer le frotteur Antislipbanden vervangen Vervangen van het sleepcontact Cambio de los aros de adherencia Cambio del patín toma-corriente Sostituzione delle cerchiature di aderenza Sostituzione del pattino Slirskydd byts Byt släpsko Friktionsringe udskiftes...
  • Page 19 Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijdere Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel...
  • Page 20 Kupplung tauschen Changing couplers Remplacer les attelages Koppeling verwisselen Cambiar el enganche Sostiure il gancio Utbyte av kortkoppel Udskiftning af kortkoblingen...
  • Page 21 Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento TRIX 66626 Lubrificazione dopo circa 40 ore di funzionamento Smörjning efter ca.
  • Page 23 1 Lok-Aufbau komplett 125 675 30 Kupplung 7 203 2 Dachausrüstung 229 278 31 Schienenräumer 408 932 3 Dachstromabnehmer 610 677 4 Dachstromabnehmer — 5 Trägerisolation 408 886 6 Zylinderschraube für Dachstromabnehmer 785 340 7 Isolierscheibe 408 938 8 Griffstangen 125 574 9 Glasteile 229 276...
  • Page 24 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr.
