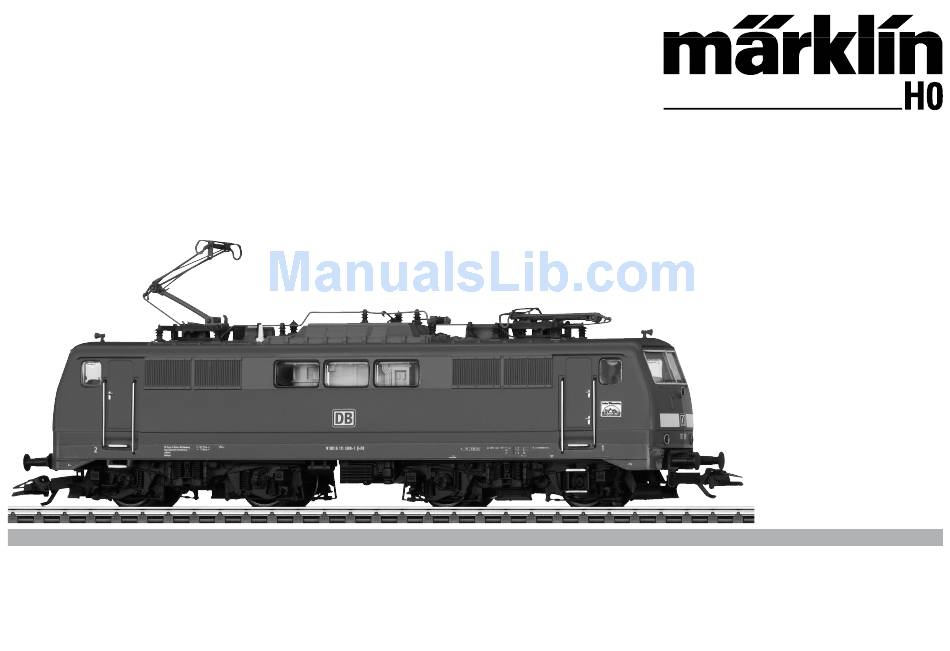

- Page 1 Modell der Elektrolokomotive BR 111 37319...
-
Page 2: Table Of Contents
Seite Page Inhaltsverzeichnis: Sommaire : Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Betriebshinweise Remarques sur l’exploitation Entretien et maintien Wartung und Instandhaltung Ersatzteile Pièces de rechange Page... - Page 3 Página Innehållsförteckning: Sida Indice de contenido: Säkerhetsanvisningar Aviso de seguridad Notas importantes Viktig information Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro/Registro Parameter/Register Instrucciones de uso Driftanvisningar El mantenimiento Underhåll och reparation Recambios Reservdelar Pagina Side Indice del contenuto: Indholdsfortegnelse: Vink om sikkerhed Avvertenze per la sicurezza Avvertenze importanti Vigtige bemærkninger...
-
Page 4: Informationen Zum Vorbild
Informationen zum Vorbild Information about the Prototype Seit 1974 wird die Baureihe 111 als moderne Weiterent- Since 1974 the class 111 has been manufactured as a wicklung der bewährten E 10 für den Reisezugdienst der further refinement of the proven E 10 electric locomotive for DB gebaut. -
Page 5: Informations Concernant La Locomotive Réelle
Informations concernant la locomotive réelle Informatie van het voorbeeld C’est à partir de 1974 que la DB s’est équipée de motrices Speciaal voor reizigerstreindiensten van de DB wordt sinds de la série 111. Ces motrices ont été développées à partir 1974 de bouwserie 111 als moderne voortzetting van de des motrices E 10 pour les services voyageurs. -
Page 6: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebs- • Erkennung der Betriebsart: automatisch. system (Märklin Wechselstrom, Märklin Delta, Märklin • Einstellbare Adressen: Digital oder Märklin Systems) eingesetzt werden. (Control Unit 6021/Mobile Station 60651/652) 1 – 80 • Nur Schaltnetzteile/Transformatoren verwenden, die 1 – 255 (Central Station 6021x/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 11 • Die Lok darf nur aus einer Leistungsquelle versorgt werden. -
Page 7: Schaltbare Funktionen
f0 f8 Schaltbare Funktionen systems STOP mobile station Digital / Systems Spitzensignal function/off Funktion f0 Funktion f0 Zugzielanzeige Funktion 1 Funktion 3 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch Funktion 2 Funktion 5 Funktion f2 Funktion f2 Geräusch: Pfeife Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, aus... -
Page 8: Safety Notes
Safety Notes • Recognition of the mode of operation: automatic. • This locomotive is to be used only with an operating • Addresses that can be set: system designed for it (Märklin AC, Märklin Delta, Märklin 1 – 80 (Control Unit 6021/Mobile Station 60651/652) Digital or Märklin Systems). 1 – 255 (Central Station 6021x/Mobile Station 60653) • Use only switched mode power supply units and transfor- • Address set at the factory: 11 mers that are designed for your local power system. -
Page 9: Controllable Functions
f0 f8 Controllable Functions systems STOP mobile station Digital / Systems Headlights/marker lights function/off Function f0 Function f0 Train destination sign Function 1 Function 3 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 5 Function f2 Function f2 Sound effect: whistle blast Function 3 Function 4 Function f3 Function f3... -
Page 10: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité au certificat de garantie ci-joint. • www.maerklin.com/en/imprint.html • La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Fonctionnement Delta, Märklin Digital ou Märklin Systems). • Détection du mode d’exploitation : automatique. • Utiliser uniquement des convertisseurs et transforma- • Adresses disponibles : teurs correspondant à la tension du secteur local. (Control Unit 6021/Mobile Station 60651/652) 1 –... -
Page 11: Fonctions Commutables
f0 f8 Fonctions commutables systems STOP mobile station Digital / Systems Fanal éclairage function/off Fonction f0 Fonction f0 Affichage lumineux du parcours Fonction 1 Fonction 3 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 5 Fonction f2 Fonction f2 Bruitage : sifflet Fonction 3 Fonction 4 Fonction f3... -
Page 12: Veiligheidsvoorschriften
Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs- • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1 – 80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken 1 – 255 (Central Station 6021x/Mobile Station 60653) waarvan de aangegeven netspanning overeenkomt met • Vanaf de fabriek ingesteld: 11 de netspanning ter plaatse. -
Page 13: Schakelbare Functies
f0 f8 Schakelbare functies systems STOP mobile station Digital / Systems Frontsein function/off Functie f0 Functie f0 Koersbord Functie 1 Functie 3 Functie f1 Functie f1 Geluid: bedrijfsgeluiden Functie 2 Functie 5 Functie f2 Functie f2 Geluid: fluit Functie 3 Functie 4 Functie f3 Functie f3 ABV, uit... -
Page 14: Aviso De Seguridad
Aviso de seguridad • Responsabilidad y garantía conforme al documento de garantía que se adjunta. • La locomotora solamente debe funcionar en un sistema • www.maerklin.com/en/imprint.html de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems). Funciones • Emplear únicamente fuentes de alimentación conmutadas • Reconocimiento del sistema: automático. y transformadores que sean de la tensión de red local. • Códigos disponibles: • La locomotora no deberá recibir corriente eléctrica mas (Control Unit 6021/Mobile Station 60651/652) 1 –... -
Page 15: Funciones Posibles
f0 f8 Funciones posibles systems STOP mobile station Digital / Systems Señal de cabeza function/off Función f0 Función f0 Indicador de destino del tren Función 1 Función 3 Función f1 Función f1 Ruido: Ruido de explotación Función 2 Función 5 Función f2 Función f2 Ruido del silbido Función 3 Función 4 Función f3... -
Page 16: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza • Prestazioni di garanzia e garanzia in conformità all’accluso certificato di garanzia. • Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin • www.maerklin.com/en/imprint.html AC, Märklin Delta, Märklin Digital oppure Märklin Sys- Funzioni tems). • Riconoscimento del tipo di funzionamento: automatico. • Impiegare soltanto alimentatori “switching“ e trasforma- • Indirizzi impostabili: tori che corrispondono alla Vostra tensione di rete locale. 1 –... -
Page 17: Funzioni Commutabili
f0 f8 Funzioni commutabili systems STOP mobile station Digital / Systems Segnale di testa function/off Funzione f0 Funzione f0 Indicazione di destinazione treno Funzione 1 Funzione 3 Funzione f1 Funzione f1 Rumore: rumori di esercizio Funzione 2 Funzione 5 Funzione f2 Funzione f2 Rumore: Fischio Funzione 3 Funzione 4... -
Page 18: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). (Control Unit 6021/Mobile Station 60651/652) 1 – 80 • Använd endast nätadaptrar och transformatorer anpas- 1 – 255 (Central Station 6021x/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 11 • Loket får inte samtidigt försörjas av mer än en kraftkälla. -
Page 19: Kopplingsbara Funktioner
f0 f8 Kopplingsbara funktioner systems STOP mobile station Digital / Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Destinationsskyltar Funktion 1 Funktion 3 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 5 Funktion f2 Funktion f2 Ljud: Lokvissla Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, från... -
Page 20: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin • Registrering af driftsarten: automatisk. AC, Märklin Delta, Märklin Digital eller Märklin Systems), • Indstillelige adresser: der er beregnet dertil. (Control Unit 6021/Mobile Station 60651/652) 1 – 80 • Anvend kun DC-DC-omformere og transformatorer, der 1 – 255 (Central Station 6021x/Mobile Station 60653) passer til den lokale netspænding. -
Page 21: Styrbare Funktioner
f0 f8 Styrbare funktioner systems STOP mobile station Digital / Systems Frontsignal function/off Funktion f0 Funktion f0 Visning af togets destination Funktion 1 Funktion 3 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 5 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte Funktion 3 Funktion 4 Funktion f3 Funktion f3... -
Page 22: Parameter/Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •... - Page 31 1 Haltestange E204 560 31 Kurzkupplung E701 630 2 Griffstange E211 110 32 Stützblech E214 620 3 Signalhorn E212 919 33 Schraube E786 190 4 Dachstromabnehmer E228 497 34 Schleifer 7 164 5 Trägerisolation E209 386 6 Schraube E785 070 7 Zielanzeige E228 109 8 Schraube...
