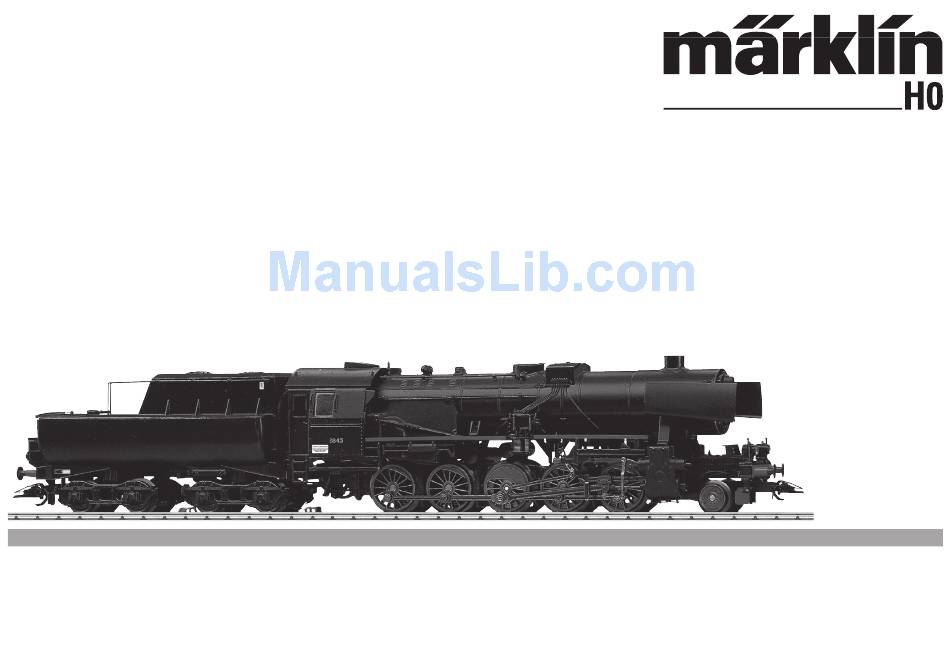

- Page 1 Modell der Dampfl ok Reihe 63a 37158...
-
Page 2: Table Of Contents
Inhaltsverzeichnis: Sommaire : Seite Page Informationen zum Vorbild Informations concernant la locomotive réelle Ergänzendes Zubehör 6/25 Accessoires complémentaires 6/25 Hinweise zur Inbetriebnahme Indications relatives à la mise en service Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Informations générales Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables... - Page 3 Indice de contenido: Innehållsförteckning: Página Sida Accesorios complementarios 6/25 Ytterligare tillbehör 6/25 Notas para la puesta en servicio Anvisningar för körning med modellen Aviso de seguridad Säkerhetsanvisningar Informaciones generales Allmänna informationer Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro/Registro Parameter/Register El mantenimiento Underhåll och reparation Recambios Reservdelar...
-
Page 4: Informationen Zum Vorbild
Informationen zum Vorbild Information about the Prototype Für die umfangreichen Transportaufgaben, die die Deutsche Powerful locomotives were required for the extensive trans- Reichsbahn während des zweiten Weltkrieges erledigen portation tasks that the German State Railroad had to take musste, wurden leistungsfähige Lokomotiven benötigt, die care of during World War II. - Page 5 Informations concernant la locomotive réelle Informatie van het voorbeeld Des locomotives performantes étaient nécessaires pour Voor de uitgebreide transporttaken die de Deutsche Reichs- assumer les transports volumineux que devait, prendre bahn tijdens de Tweede Wereldoorlog moet uitvoeren, en charge les Chemins de fer de la Deutsche Reichsbahn waren sterke locomotieven nodig, die ook op trajecten waar pendant la Seconde Cuerre Mondiale.
-
Page 6: Hinweise Zur Inbetriebnahme
Übergangsgleis/Steigung und Bogenanfang Transfer rail/gradient and start of bend Rail de transition/montée et début de courbe Overgangsrail/Steiging en boogbegin Vía de transición/cuesta e inicio de la curva Binario di raccordo/pendenza ed inizio della curva Övergångsräls/stigning och början av kurva Overgangsspor/stigning og kurvestart Radius >... - Page 7 Kurzkupplung zwischen Lok und Tender verstellbar Close coupling between locomotive and tender is adjustable Attelage court réglable entre locomotive et tender Kortkoppeling tussen loc en tender is verstelbaar El enganche corto ajustable entre locomotora y ténder Aggancio corto regolabile tra locomotiva e tender Kortkopplet mellan lok och tender kan regleras Kortkobling mellem lok og tender indstillelig Radius >...
-
Page 8: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Erkennung der Betriebsart: automatisch. tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital • Einstellbare Adressen: oder Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die 1-255 (Central Station 60xxx/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 52 • Die Lok darf nur aus einer Leistungsquelle versorgt • Mfx-Technologie für Mobile Station/Central Station. -
Page 9: Schaltbare Funktionen
f0 f8 Schaltbare Funktionen systems STOP mobile station Digital/Systems Spitzensignal function/off Funktion f0 Funktion f0 Rauchgenerator 1) Funktion 1 Funktion 7 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Lokpfeife lang Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV aus Funktion 4... -
Page 10: Safety Notes
Safety Notes Functions • This locomotive is to be used only with an operating sys- • Recognition of the mode of operation: automatic. tem designed for it (Märklin AC, Märklin Delta, Märklin • Addresses that can be set: Digital or Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and trans- 1-255 (Central Station 60xxx/Mobile Station 60653) formers that are designed for your local power system. • Address set at the factory: 52 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station/Central Station. -
Page 11: Controllable Functions
f0 f8 Controllable Functions systems STOP mobile station Digital /Systems Headlights function/off Function f0 Function f0 Smoke generator 1) Function 1 Function 7 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 3 Function f2 Function f2 Sound effect: Long whistle blast Function 3 Function 4 Function f3 Function f3 ABV off... -
Page 12: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité Fonctionnement • La locomotive ne peut être mise en service qu’avec un • Détection du mode d’exploitation : automatique. système d’exploitation adéquat (Märklin AC, Märklin • Adresses disponibles : Delta, Märklin Digital ou Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Utiliser uniquement des convertisseurs et transforma- 1-255 (Central Station 60xxx/Mobile Station 60653) teurs correspondant à la tension du secteur local. • Adresse encodée en usine : 52 • La locomotive ne peut être alimentée en courant que par • Technologie mfx pour Mobile Station/Central Station. -
Page 13: Fonctions Commutables
f0 f8 Fonctions commutables systems STOP mobile station Digital/Systems Fanal function/off Fonction f0 Fonction f0 Générateur de fumée 1) Fonction 1 Fonction 7 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : sifflet longueur Fonction 3 Fonction 4 Fonction f3 Fonction f3 ABV désactivé... -
Page 14: Veiligheidsvoorschriften
Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs- • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken 1-255 (Central Station 60xxx/Mobile Station 60653) waarvan de aangegeven netspanning overeenkomt met • Vanaf de fabriek ingesteld: 52 de netspanning ter plaatse. -
Page 15: Schakelbare Functies
f0 f8 Schakelbare functies systems STOP mobile station Digital/Systems Frontverlichting function/off Functie f0 Functie f0 Rookgenerator Functie 1 Functie 7 Functie f1 Functie f1 Geluid: bedrijfsgeluiden Functie 2 Functie 3 Functie f2 Functie f2 Geluid: fluit lang Functie 3 Functie 4 Functie f3 Functie f3 ABV uit Functie 4... -
Page 16: Aviso De Seguridad
Aviso de seguridad Funciones • La locomotora solamente debe funcionar en un sistema • Reconocimiento del sistema: automático. de corriente propio (Märklin AC – Märklin Delta – • Códigos disponibles: Märklin Digital o Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Emplear únicamente fuentes de alimentación conmutadas 1-255 (Central Station 60xxx/Mobile Station 60653) y transformadores que sean de la tensión de red local. • Código de fábrica: 52 • La locomotora no deberá recibir corriente eléctrica mas • Tecnología mfx para la Mobile Station/Central Station. -
Page 17: Funciones Posibles
f0 f8 Funciones posibles systems STOP mobile station Digital/Systems Faros frontales function/off Función f0 Función f0 Generador de humo 1) Función 1 Función 7 Función f1 Función f1 Ruido: Ruido de explotación Función 2 Función 3 Función f2 Función f2 Ruido del silbido larga Función 3 Función 4 Función f3 Función f3 ABV apagado Función 4 Función 2 Función f4 Función f4 Ruido: Chirrido de los frenos —... -
Page 18: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza Funzioni • Riconoscimento del tipo di funzionamento: automatico. • Tale locomotiva deve essere impiegata soltanto con un si- stema di funzionamento adeguato per questa (Märklin AC, • Indirizzi impostabili: Märklin Delta, Märklin Digital oppure Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 60xxx/Mobile Station 60653) • Impiegare soltanto alimentatori “switching“ e trasfor- matori che corrispondono alla Vostra tensione di rete • Indirizzo di fabbrica: 52 locale. -
Page 19: Funzioni Commutabili
f0 f8 Funzioni commutabili systems STOP mobile station Digital/Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Apparato fumogeno 1) Funzione 1 Funzione 7 Funzione f1 Funzione f1 Rumore: rumori di esercizio Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: fischio lunga Funzione 3 Funzione 4 Funzione f3 Funzione f3... -
Page 20: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpas- 1-255 (Central Station 60xxx/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 52 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station/Central Station. -
Page 21: Kopplingsbara Funktioner
f0 f8 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Röksats 1) Funktion 1 Funktion 7 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla långt Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV från Funktion 4... -
Page 22: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin • Registrering af driftsarten: automatisk. AC, Märklin Delta, Märklin Digital eller Märklin Systems), • Indstillelige adresser: der er beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 60xxx/Mobile Station 60653) passer til den lokale netspænding. -
Page 23: Styrbare Funktioner
f0 f8 Styrbare funktioner systems STOP mobile station Digital/Systems Frontbelysning function/off Funktion f0 Funktion f0 Røggenerator 1) Funktion 1 Funktion 7 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte langt Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV fra Funktion 4... -
Page 24: Parameter/Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •... - Page 25 7226...
- Page 26 Potentielle Fehlerquellen beim Rauchgenerator Causes d‘erreurs potentielles Avec le générateur fumigène • Der Rauchgenerator darf nur maximal halb mit Rauchöl • Le générateur fumigène ne peut pas être rempli de gefüllt sein. liquide fumigène au-delà de la moitié du tube. • Im Rauchgenerator darf sich keine Luftblase befinden. • Aucune bulle d‘air ne peut se trouver dans le généra- teur fumigène. • Der Anschlussdraht an der Unterseite des Rauchge- nerators muss sicheren Kontakt zur Anschlussfeder • Le câble de raccordement raccordé à la face inféri- im Lokomotiv-Fahrgestell besitzen.
- Page 27 Instrucciones importantes para el buen uso del fumígeno Potentiella felkällor på rökgeneratorn • Llenar el cartucho solamente hasta la mitad con líquido • Rökgeneratorn får maximalt fyllas till hälften med rökväts- fumígeno. • Prestar atención que no se forme una burbuja de aire en • I rökgeneratorn får inte finnas någon luftblåsa el cartucho. • Anslutningstråden på rökgeneratorns undersida måste ha • El hilo tomacorriente de la base debe tener un buen en säker kontakt med anslutningsfjädern i lokets chassi. contacto con el resorte que está en el bastidor de la I nödfall måste anslutningstråden justeras enligt tecknin- locomotora.
- Page 35 Zubehör-Set Windleitbleche E183 266 27 Lautsprecher m. Resonator E183 288 Schraube E753 100 28 Halteplatte E405 040 Zubehör-Set Motor E165 841 29 Schraube E786 790 Graphitbürste E601 460 30 Schraube E786 540 Schraube E784 980 31 Beleuchtung hinten E215 802 Steckteile Kessel E183 275 32 Kupplungsdeichsel...
- Page 36 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 165907/1111/Ha1Ef...
