OPERATING INSTRUCTIONS
MODEL
ATD
MANUEL D'INSTRUCTIONS
37155
MANUAL DE INSTRUCCIONES
IMPORTANT OPERATING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
3.300.849

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ATD 37155 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ATD Tools ATD 37155

Summary of Contents for ATD Tools ATD 37155

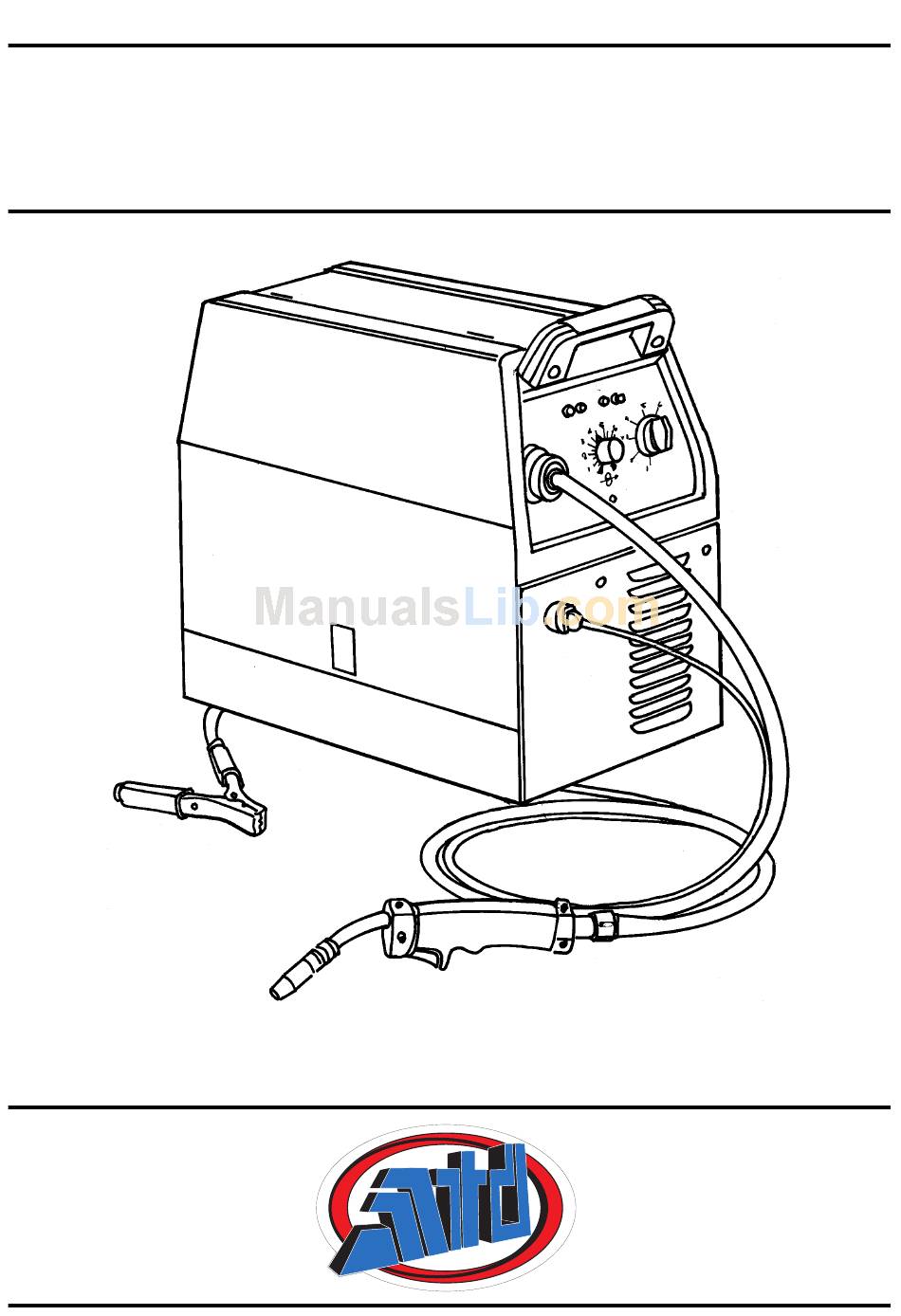

  • Page 1 OPERATING INSTRUCTIONS MODEL MANUEL D'INSTRUCTIONS 37155 MANUAL DE INSTRUCCIONES IMPORTANT OPERATING INSTRUCTIONS SAVE THESE INSTRUCTIONS 3.300.849...

  • Page 2: Installation

    INSTRUCTION MANUAL FOR WIRE WELDING MACHINES IMPORTANT: READ THIS MANUAL CAREFULLY INSTALLING, USING, OR SERVICING THE WELDING MACHINE, PAYING SPECIAL ATTENTION TO SAFETY RULES. CONTACT YOUR DISTRIBUTOR IF YOU DO NOT FULLY UNDERSTAND THESE INSTRUCTIONS. 1 INSTALLATION This machine must be used for welding only. It must not be used to defrost pipes.

  • Page 3: Connecting The Gas Hose

    N° Serial number which must be stated when asking for information or servicing related to this machine. IEC 60974-1 The welding machine is manufactured according EN 50199 to these international standards. Single-phase Transformer - Rectifier MIG/MAG. Suitable for continuous wire welding I2 max Unconventional welding current.

  • Page 4: Welding Aluminium

    Fig. 3 When you have finished welding, turn off the machine and close the gas cylinder. For the correct welding angle see figure 5. 5.1.2 Without gas protection. Connect the cables as shown in the figure 4. Fig. 4 Use only diam. 0.9 flux cored wire that complies with the standard AWS AS.20 E71 TII or E71 TGS, suitable for use without gaseous protection.

  • Page 5: Troubleshooting Guide

    6.2.1 Instructions for performing repairs After rewinding the transformer or inductance, the weld- ing machine must pass the applied voltage tests as indi- cated in table 2 of paragraph 6.1.3 of the standard EN 60974.1 (CEI 26.13). Compliance must be verified as specified in 6.1.3.
  • Page 6 graphite, cadmium, zink, chrome, mercury or beryllium, unless you have the proper breathing set. The electric arc creates ozone. A long exposure to high concentrations may cause headaches, nasal, throat and eye irritation as well as serious congestions and chest pains.

  • Page 7: Moving Parts Can Cause Injury

    RE WOUNDS. Do not press gun trigger until instructed to do so. Do not point gun toward any part of the body, other peo- ple, or any metal when threading welding wire. 7.9. MOVING PARTS CAN CAUSE INJURY. Moving parts, such as fans, can cut fingers and hands and catch loose clothing.
  • Page 8 MANUEL D’INSTRUCTIONS POUR POSTES A SOUDER A FIL IMPORTANT: AVANT D’INSTALLER, EMPLOYER, OU BIEN COMMEN- CER TOUT ENTRETIEN AU POSTE A SOUDER, IL FAUT LIRE LE CONTENU DE CE MANUEL EN FAISANT PARTICULIERE ATTENTION AUX NORMES DE SECU- RITE. CONTACTEZ VOTRE DISTRIBUTEUR SI VOUS N’AVEZ COMPLETEMENT INSTRUCTIONS.

  • Page 9: Mise En Oeuvre

    I2 max Courant de soudure non conventionnel. Le valeur représent la limite maximale pouvant être obtenue en soudure. Tension à vide secondaire. Le facteur de marche exprime le pourcentage de 10 minutes au cours desquelles le poste à souder peut travailler avec un courant fixé sans provoquer des surchauffages.

  • Page 10: Notes Generales

    NOTES GENERALES Avant d’utiliser ce poste à souder, lire soigneusement les normes CEI 26/9 ou bien CENELEC HD 407 et CEI 26/11 ou bien CENELEC HD 433. En outre vérifier l’intégrité de l’i- solement des câbles, de la torche et du câble masse. SOUDURE SOUDURE DE L’ACIER DOUX.

  • Page 11: Precautions Generales

    NOTES GENERALES Arrêter le poste à souder et retirer la fiche d’alimentation de la prise avant d’effectuer toute opération de contrôle et entretien. Les parties en mouvement peuvent causer des lésions graves. Se tenir éloigné des parties en mouvement. LES SURFACES INCANDESCENTES peuvent causer des brûlures graves.
  • Page 12 bles ou inflammables. Ne pas effectuer de soudure sur des pièces qui possè- dent des insterstices pouvant contenir des matériaux inflammables. Ne pas travailler dans un milieu contenant des concen- trations élevées de vapeurs combustibles, des gaz ou des poussières inflammables. Contrôler toujours la zone de travail une demi-heure après la soudure pour s’assurer qu’il n’y ait pas un début d’incendie.
  • Page 13 Maintenir les régulateurs de pression en parfait état. Des régulateurs endommagés peuvent provoquer des inconvénients ou causer des accidents. Ils doivent être réparés uniquement par un personnel qualifié. Ne pas utiliser des régulateurs pour des gaz différents de ceux pour lesquels ils ont été fabriqués. Ne jamais utiliser un régulateur qui perd ou qui apparaît physiquement endommagé.

  • Page 14: Descripcion Del Aparato

    MANUAL DE INSTRUCCIONES PARA SOLDADORAS DE HILO IMPORTANTE: ANTES DE LA INSTALACION, DEL USO O DE CUAL- QUIER MANTENIMIENTO A LA SOLDADORA, LEER EL CONTENIDO DE ESTE MANUAL PONIENDO PARTICU- LAR ATENCION A LAS NORMAS DE SEGURIDAD, CON- TACTEN AL DISTRIBUIDOR SI NO HAN ENTENDIDO POR COMPLETO ESTAS INSTRUCCIONES.

  • Page 15: Puesta En Funcionamiento

    IEC 60974-1 La soldadora se ha construido según estas EN 50199 normas internacionales Transformador - Rectificador Monofàsico MIG/MAG. Adapto para soldadura de hilo continuo. I2 max. Ccorriente de soldadura no convencional. El valor representa el límite máximo que se puede obtener en soldadura. Tensión en vacío secundaria El factor de servicio expresa el porcentaje de 10 minutos durante los cuales la soldadora puede...

  • Page 16: Soldadura Del Aluminio

    Fig. 3 Acercarse al punto de soldadura y presionar el pulsador de la antorcha 39. Mover la empuñadura del potenciómetro 2 hasta obtener una soldadura con un ruido constante y continuo. Con la velocidad demasiado elevada, el hilo tiende a trope- zar con la pieza haciendo rebotar la antorcha;...

  • Page 17: Precauciones Generales

    6.2 REPARACIONES DE LAS SOLDADORAS La experiencia ha demostrado que muchos accidentes mor- tales tienen origen en reparaciones no efectuadas según normas. Por este motivo, un atento y completo control en una soldadora reparada es tan importante como el efectuado en una soldadora nueva.
  • Page 18 chas, hay que cambiarlo. Evitar el uso de ropa pegajosa y grasienta.Una chispa podría incendiarla. Las partes metálicas incandescentes como por ejemplo pedazos de electrodos y pedazos sobre los cuales se traba- ja, hay que cogerlos siempre con guantes. Un servicio de primeros auxilios y una persona cualificada tendría que estar presente en cada uno de los turnos a no ser que se encuentren estructuras sanitarias en los alrede- dores que se puedan utilizar en caso de un tratamiento...
  • Page 19 que cortar usando guantes y prendas de vestir aislantes. Mantener las prendas de vestir (guantes, zapatos, gorros, vestidos) y el cuerpo secos. No trabajar en ambientes húmedos o mojados. No apoyarse a la pieza que hay que soldar. Si hay que trabajar cerca o en una zona peligrosa hay que usar todas las precauciones posibles.
  • Page 21 Description KNOB KNOB FRAME CLOSING HANDLE PANEL SIDE DRIVE ROLL WIRE FEED MOTOR CONTROL PANEL RING SPRING COIL SUPPORT SPACER COIL SUPPORT HINGE RUBBER MAT COVER CENTER DEVIDER HOSE BARB JOINT GAS HOSE SOLENOID VALVE MAIN INPUT CABLE CABLE HOLDER BACK PANEL FIXED SIDE PANEL CABLE HOLDER...
