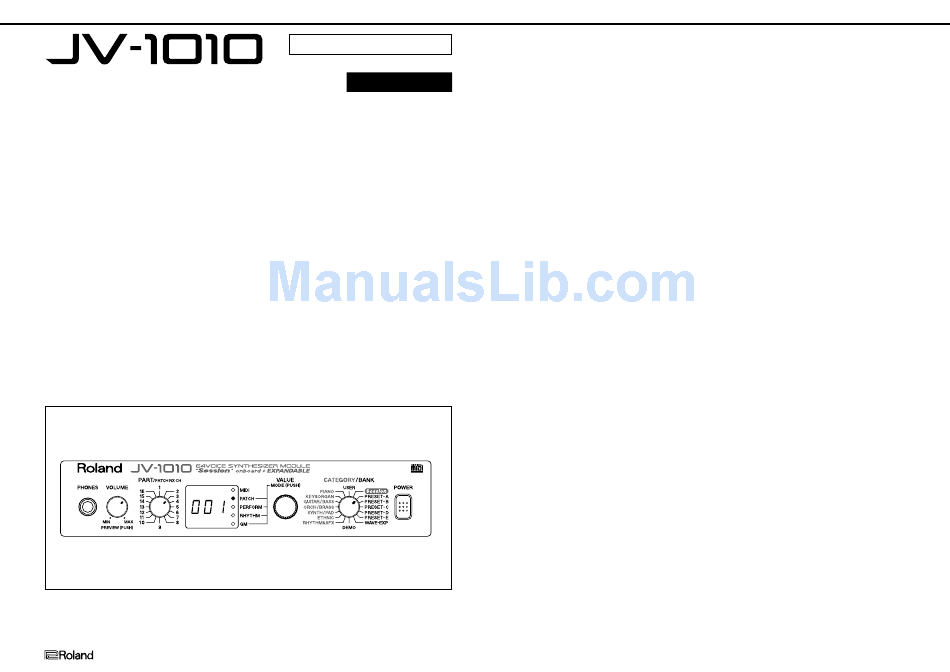

Roland JV-1010 Service Notes

JV-1010

TABLE OF CONTENTS

SPECIFICATIONS
PANEL LAYOUT
EXPLODED VIEW
PARTS LIST
FACTORY RESET
Updating the program memory software version
TEST MODE
Error messages
Block diagram
Circuit diagram
Circuit board
Copyright © 1999 by ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written permission of ROLAND CORPORATION.
© 1999 ローランド 本書の一部、もくしは全部を無断で複写・転載することを禁じます。
17059968
SERVICE NOTES
First Edition
Issued by RJA
目次
主な仕様 ................................................................................ 1
パネル配置図 ........................................................................ 2
分解図 ................................................................................... 3
パーツリスト
.......................................................................... 4
ファクトリー・リセット ....................................................... 6
プログラムメモリーのバージョンアップ方法 ....................... 6
テストモード ........................................................................ 7
エラー・メッセージ
............................................................. 11
ブロック図・配線図 ............................................................. 12
回路図 ................................................................................... 13
基板図（フィルム） ................................................................ 15
Printed in Japan AA00 (DP)
SPECIFICATIONS

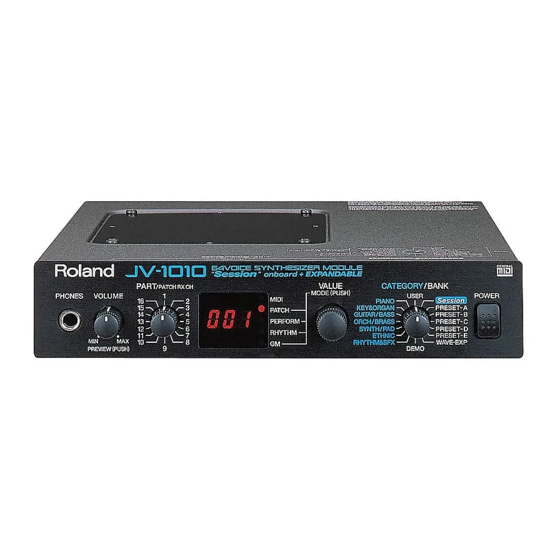

JV-1010: 64 Voice Synthesizer Module
(Conforms to General MIDI System)
G Number of Parts
16 (Part 10 is Rhythm Part)
G Maximum Polyphony
64 voices
Page
G Preset Memory
Patches: 895 (640 same as the JV-2080 + 255 from "Session")
Performances: 64
Rhythm Sets: 18 (10 same as the JV-2080 + 8 from "Session")
G User Memory
Patches: 128
Performances: 32
Rhythm Sets: 2
G Wave Expansion Boards (sold separately)
Max. 1 Board
* Each Wave Expansion Board includes Patches / Rhythm Sets that make
use of the waves on the board.
G Effects
EFX: 40 sets
Reverb: 1 set (8 types)
Chorus: 1 set
G Display
7 segments, 3 characters (LED)
G Connectors
Output Jacks (L(Mono), R)
Headphones Jack
MIDI Connectors (IN, OUT, THRU)
Computer Connector (Mac, PC-1, PC-2, MIDI)
G Power Supply
DC 9V (AC Adaptor)
G Current Draw
430 mA
G Dimensions
218 (W) × 237 (D) × 45 (H) mm
8-5/8 (W) × 9-3/8 (D) × 1-13/16 (H) inches
G Weight
1.4 kg / 3 lbs 2 oz (excluding AC Adaptor)
G Accessories
Owner's Manual (Japanese:#71451067)
(English:#71451078)
AC Adaptor (ACI-100C:#00905756)
(ACI-120C:#00905767)
(ACI-230C:#01018312)
(ACB-230E 230VE:#01458278)
(ACB-240A:#12449549)
MIDI CABLE (#23485228)
ORIGINAL CONNECT CORD (#00908323)
CD-ROM (SoundDiver JV/XP, Reference Manual)(#01788623)
Rubber Feet(#00564612)
G Options
Wave Expansion Boards: SR-JV80 series
Rack Mount Adaptor:RAD-50
* In the interest of product improvement, the specifications and/or
appearance of this unit are subject to change without prior notice.
Feb. 1999
主な仕様
JV-1010：64ボイス・シンセサイザー・モジュール
（GMシステム対応）
● 音源
PCM方式
● パート数
16（パート10はリズム・パート）
● 最大同時発音数
64音
● プリセット・メモリー
パッチ：895（640：JV-2080相当＋255："Session"）
パフォーマンス：64
リズム・セット：18（10：JV-2080相当＋8："Session"）
● ユーザー・メモリー
パッチ：128
パフォーマンス：32
リズム・セット：2
● ウェーブ・エクスパンション・ボード（別売）
最大1枚
※各ウェーブ・エクスパンション・ボードには、ボードのウェーブを
使ったパッチ／リズム・セットが記憶されています。
● エフェクト
EFX：40種類
リバーブ：1種類（8タイプ）
コーラス：1種類
● ディスプレイ
7セグメント3桁
● 接続端子
アウトプット・ジャック（L（MONO）、R）
ヘッドホン・ジャック
MIDIコネクター（IN、OUT、THRU）
コンピューター端子（Mac、PC-1、PC-2、MIDI）
● 出力インピーダンス
1kΩ
● 電源
DC 9 V（ACアダプター）
● 消費電流
430 mA
● 外形寸法
218（幅）×237（奥行）×45（高さ）mm
● 重量
1.4kg（ACアダプターを除く）
● 付属品
取扱説明書 （和文：#71451067）
（英文：#71451078）
ACアダプター（ACI-100C）（＃00905756）
MIDIケーブル（#23485228）
オーディオ・ケーブル（#00908323）
保証書（#40232334）
ゴム足（#00564612）
● 別売品
ウェーブ・エクスパンション・ボード：SR-JV80シリーズ
ステレオ・ヘッドホン：RH-20/80/120
MIDIケーブル：MSC-15/25/50
コンピューター・ケーブル：RSC-15N/15AT/15APL
ラック・マウント・アダプター：RAD-50
※製品の仕様および外観は、改良のため予告なく変更することがあります。
