BRUKSANVISNING
Sändare, 4-kanal
Modell: RNP-02
BESKRIVNING
Trådlös sändare RNP-02 används för fjärrstyr-
ning av apparater. Avsedd för montering i infälld
apparat-/kopplingsdosa och ansluts till redan
befintlig tryckströmbrytare. Tack vare denna lös-
ning kan EXTA FREE-systemet enkelt installeras,
utan att påverka befintlig elinstallation. En annan
fördel är möjligheten att använda elinstallations-
utrustning från valfri tillverkare, vilket inte leder till
begränsningar när det gäller design och karaktär av
interiören.
FUNKTIONER
• Trådlös sändare för montering i kopplingsdosa Ø60
mm,
• batteridriven,
• kan anslutas till befintlig, konventionell elbrytare,
• fyra utgångar (spänningsfria),
• kan styra fyra mottagare oberoende av varandra,
• lång räckvidd (upp till 200 m),
• valfritt antal mottagare i EXTA FREE-systemet kan
samtidigt slås på/av
• räckvidden kan ökas med hjälp av RTN-01 förstärkare
99 520 15
TEKNISKA DATA
Märkspänning: 3V DC
Batterityp: CR2032
Batteritid: 3-5 år (beroende på användning)
Plintar: IN1, IN2, IN3, IN4 (spänningsfria)
Antal kanaler: 4
Överföring: via radio 868,32 MHz
Överföringssätt: envägs
Signal: överföring med adressering
Räckvidd: upp till 200 m i öppet område
Optisk driftindikering/låg
röd lysdiod
batteri-indikering:
Omgivningstemperatur: -10 till +55ºC
Area anslutningskablar: 1 mm²
Montering: apparatdosa Ø60 mm
Kapslingsklass: IP20 (EN 60529)
Skyddsklass: II
Överspänningsklass: II
Föroreningsgrad: 2
Dimensioner: 47,5 x 47,5 x 13 mm
Vikt: 0,023 kg
Standarder: ETSI EN 300 220-1,
ETSI EN 300 220-2,
PRODUKTÖVERSIKT
Ingångskablar
(IN1, IN2, IN3, IN4)
Utgångskablar
(COM)
Optisk driftindikering
för sändare
4-channel radio transmitter
Model: RNP-02
DESCRIPTION
Radio transmitter RNP-02 realises remote control
function of devices. It is mounted in a junction box
and under the existing switch (monostable push-
buttons). This solution is very useful and results
in easy installation of EXTA FREE system without
interference in existing wiring system. There is a
possibility of using electroinstallation equipment of
any manufacturer (no design limit).
FEATURES
• radio transmitter mounted in Ø60 mm junction box,
• battery powered,
• possibility of connection to a traditional, existing
household switch,
• four release inputs (no voltage),
• possibility of independent control of four receivers,
• wide range of operation (up to 200 m),
• possibility of simultaneous switching on/switching off
any number of EXTA FREE system receivers,
• possibility of increasing operation range by means of
RTN-01 retransmitter.
AF-JA-150129
INSTRUCTION MANUAL
TECHNICAL DATA
Input rated voltage: 3V DC
Battery type: CR2032
Battery life: 3 ÷ 5 years (dependent on use)
Release terminals: IN1, IN2, IN3, IN4 (no voltage)
Number of channels: 4
Transmission: radio 868.32 MHz
Transmission way: unidirectional
Coding: addressing transmission
Range: up to 200 m in the open area
Optic signalling of transmission/
LED red diode
battery discharge:
Ambient temperature range: -10 ÷ +55ºC
Section of connecting cables: 1 mm²
Casing mounting: installation cable box Ø 60 mm
Casing protection degree: IP20 (EN 60529)
Protection level: II
Overvoltage category: II
Pollution degree: 2
Dimensions: 47.5x47.5x13 mm
Weight: 0.023 kg
Reference standard: ETSI EN 300 220-1,
ETSI EN 300 220-2,

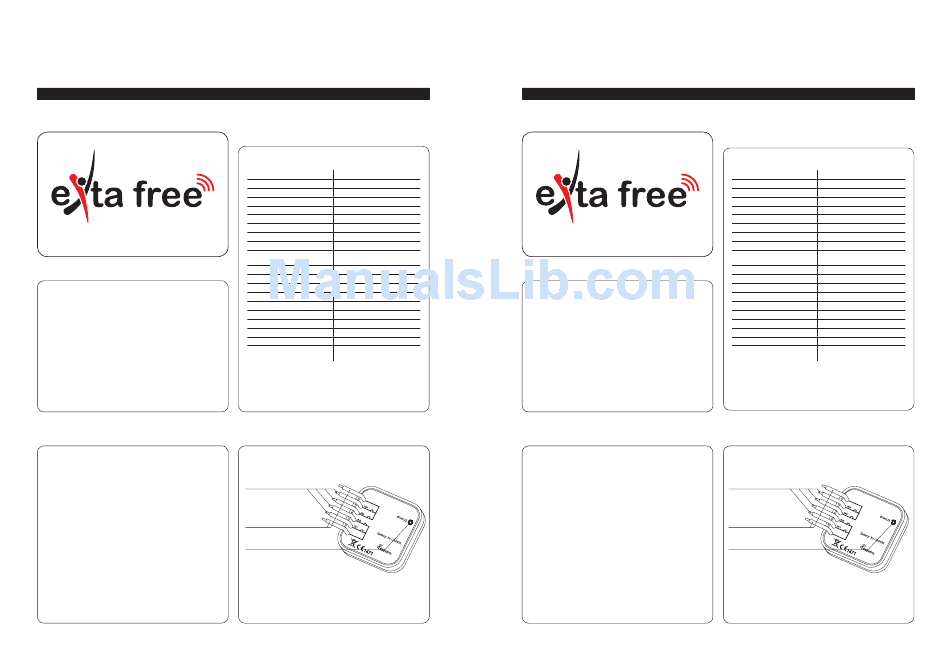

APPEARANCE
Input release wires
(IN1, IN2, IN3, IN4)
Output release wires
(COM)
Optic signalling
of receiver's operation
99 520 15
