Electia KPA-15 Owner's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
A
r
t
.
3
6
.
3
2
7
2
A
r
t
.
3
6
.
3
2
7
2
KPA-15
OWNERS MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KPA-15 and is the answer not in the manual?

Questions and answers

Summary of Contents for Electia KPA-15

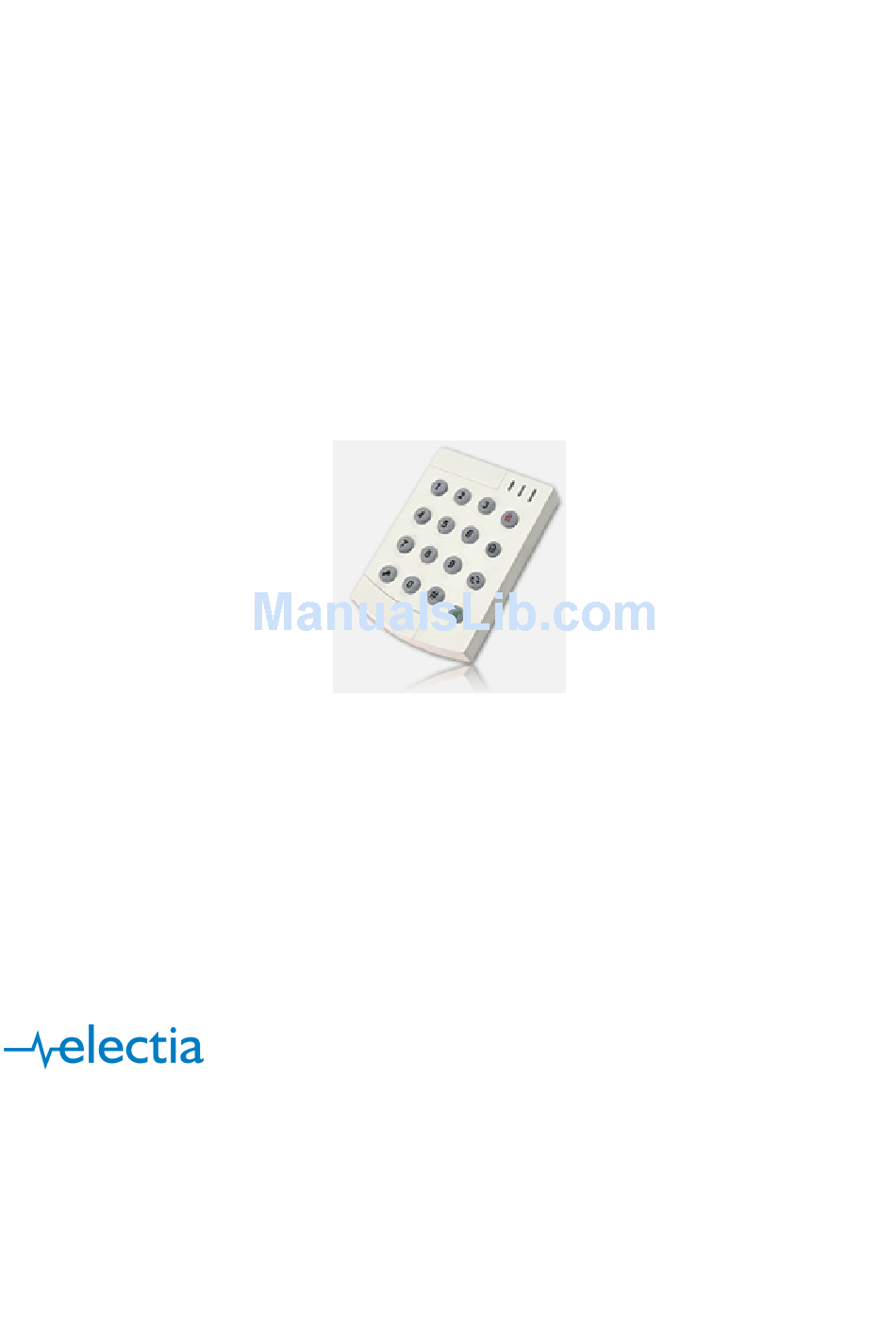

  • Page 1 KPA-15 OWNERS MANUAL...

  • Page 2: Identifying The Parts

    GB Remote Keypad (KPA-15) Identifying the parts: 11. + Key 1. Green Active LED -press both 7 and 9 to trigger emergency alarm 2. Red TX LED 12. Fire Key 3. Orange Fault LED -press both 4 and 6 to trigger fire alarm 4.

  • Page 3: Tamper Protection

    Tamper protection is disabled when in Test Mode.  When KPA-15 Tamper is trigger, it will send KP Tamper Fault signal to Control Panel and the Orange Fault  LED will turn on. In addition, during using the keypad, Orange Fault LED will stay on to indicate the KP Tamper Fault.

  • Page 4: Test Mode

    Test mode: KPA-15 can be put into Test mode by entering the PIN code (default: 0000) followed by ＊. The Green  Active LED will flash and KPA-15 sounds a long beep. To exit Test mode, press twice, KPA-15 will sound a long beep and the Green Active LED will turn on, ...

  • Page 5: Installation Procedures

    Installation Procedures: 1. Put KPA-15 in Test mode by entering “0000” (default PIN code), then press ＊. KPA-15 will sound 1 long beep and the Green Active LED will steadily flash. 2. Adding KPA-15 into the Control Panel: a. Put the Control panel into Device +/- menu and select the Add Devices sub menu.
  • Page 6 Red TX LED will flash 5 times  and the Keypad sounds 2 beeps. Enter Test Mode — Enter KPA-15 PIN code and press ＊ key. The Keypad will sound 1 long beep and  Green Active LED flashes steadily.

  • Page 7: Change Of Battery

    6. Screw back the Keypad to the surface with mounting screws, and then re-insert the slide-outs. 7. Put the Control Panel to exit Programming Menu. Appendix: If you have forgotten the Pin Code or anything wrong happened in the KPA-15, you can reset the KPA-15 to factory default and reinitialize it. Reset to factory default: 1.
  • Page 8 SE Fjärrstyrd knappsats (KPA-15) Knappsatsens olika funktioner: 11. + Knapp 1. Grön lysdiod -håll samtidigt ner knapparna 7 och 9 för sjuklarm 2. Röd lysdiod 12. Brand Knapp 3. Orange Lysdiod, lyser vid felmeddelanden -håll samtidigt ner knapparna 4 och 6 för brandlarm 4.
  • Page 9 Avsluta testläge genom att trycka ner denna knapp två gånger. En lång ton hörs och grön lysdiod  lyser med fast sken i några sekunder för att sedan slockna när knappsatsen går in i viloläge. KPA-15...
  • Page 10 För att kringgå intrång/sabotage larm vid installation, byte av batterier eller byte av plats på knappsats så  skall testläget användas. Då KPA-15 ställs in på testläge är den i aktivt läge. Detta tillstånd kommer INTE att stängas av efter fem  sekunder.
  • Page 11 Tryck ”#”, knappsatsen ger ifrån sig en lång ton.  . Avsluta testläge genom att trycka ner knappen två gånger. Montering av KPA-15: Montering: 1. Tag bort luckorna som sitter på knappsatsens framsida. 2. Använd de två hålen för att markera fästhålen.
  • Page 12 Sjuklarm — Tryck samtidigt ner knapparna 7 + 9 . Knappsatsen ger ifrån sig en lång ton och röd lysdiod  blinkar fem gånger.  När felaktigt kommando trycks ned ger knappsatsen ifrån sig 4 korta toner. KPA-15...

  • Page 13: Byte Av Batteri

    4. Avlägsna det gamla batteriet vänta i fem minuter, sätt i det nya batteriet med den omärkta sidan (negativa) neråt. 5. Skruva fast knappsatsens baksida. 6. Skruva fast knappsatsen igen på väggen och stäng luckorna. 7. Gå om nödvändigt ur testläget. KPA-15...
  • Page 14 3. Fortsätt att tryck in knapp 3 tills du hör 3 korta toner, detta bekräftar att du lyckats med återställning av knappsatsen. 4. Frigör knapp 3. < > < > Efter återställning av knappsatsen återgår den till grundinställningarna. Detta betyder att PIN koden har  ändrats till ”0000”. Du måste nu programmera in knappsatsen i kontrollpanelen på nytt. KPA-15...

  • Page 15: Osien Tunnistaminen

    FI Langaton näppäimistö (KPA-15) Osien tunnistaminen: 11. + - näppäin 1. Vihreä Aktiivi-LED - paina molempia näppäimiä “7” ja “9” 2. Punainen TX-LED samanaikaisesti jos haluat käynnistää paniikkihälytyksen. 3. Oranssi Virhe-LED 12. Tulipalonäppäin 4. Liukukansi - Voit käynnistää tulipalohälytyksen painamalla 5.
  • Page 16 KPA-15 on suojattu kannen avaamista ja laitteen irrottamista vastaan.  Murtosuoja ei ole toiminnassa kun laite on testi-tilassa.  Jos murtosuojakytkin laukeaa, KPA-15 lähettää murto-viestin ohjauspaneeliin ja oranssi virhe-ledi syttyy.  Tämän lisäksi, oranssi valo palaa aina kun näppäimistöä käytetään, merkkinä siitä että laitteeseen ollaan murtauduttu.
  • Page 17 Testitila on käytännöllinen jos halutaan siirtää laitetta tai vaihtaa tämän paristoa, ilman että laitteen  murtosuojakytkin aktivoituu. Kun KPA-15 on testitilassa, tämä ei siirry valmiustilaan viiden sekunnin jälkeen, vaan on päällä jatkuvasti.  Jos näppäimiä ei käytetä 30 minuutin aikana, laite siirtyy automaattisesti pois testitilasta ja palaa ...
  • Page 18 4. Katso ohjauspaneelin käyttöoppaasta kuinka laitteiden lisääminen saatetaan loppuun. Askel 3. Kun KPA-15 on lisätty ohjauspaneeliin, aseta ohjauspaneeli “Walk Test”-tilaan ja vie KPA-15 toivotulle paikalle. Paina * ja tämän jälkeen 1 varmistaaksesi että KPA-15 on ohjauspaneelin signaalin kantomatkan ulottuvissa. Askel 4.
  • Page 19 Asennus on valmis. Näppäimistön kiinnittäminen: Näppäimistön kiinnittäminen: 1. Irrota etukannen suojaosat. 2. Käytä kiinnitysreikiä mallina ja merkkaa reikien paikat alustaan. 3. Käytä tulppia jos olet kiinnittämässä laitetta kipsi- tai betoniseinään. 4. Kiinnitä laite ruuveilla. 5. Asenna suojaosat takaisin paikoilleen. KPA-15...
  • Page 20 Järjestelmän deaktivointi (Disarm): Syötä minkä vaan ohjauspaneelin käyttäjän koodi ja paina  -näppäintä. Punainen TX LED:i vilkkuu 5 kertaa ja näppäimistöstä kuuluu 2 pitkää piippausta. Testitilaan siirtyminen — Syötä KPA-15 PIN-koodi ja paina ＊ -näppäintä. Näppäimistöstä kuuluu 1 pitkä  piippaus ja vihreä aktiivi-LED:i vilkkuu jatkuvasti.

  • Page 21: Pariston Vaihtaminen

    Sulje kansi käyttämällä kiinnitysruuveja. Ruuvaa näppäimistö alustaan kiinni ja asenna suojakuoret. Aseta ohjauspaneeli pois ohjelmointitilasta. Liite: Jos PIN-koodi on unohtunut tai KPA-15 ei vastaa käyttäjän komentoihin, tämän tehtaanasetukset voidaan palauttaa. Tehtaanasetuksien palauttaminen: Askel 1 Poista paristo ja anna murtosuojakytkimen laueta.
  • Page 22 TECHNICAL DATA Power: CR2450 3V 540mAH lithium Battery Life 7 years (4 activations a day) Range: 15m to 20m through walls and ceilings Frequency : 868 MHz Dimensions: 105mm(L) * 74mm(W) * 20mm(H) Art nr 36.3272 KPA-15...

  • Page 23: Declaration Of Conformity

    DECLARATION OF CONFORMITY Hereby Electia AB declares that the KPA-15 is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC and RoHs 2002/95/EG. Härmed intyga Electia AB att KPA-15 står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG och RoHs 2002/95/EG.
