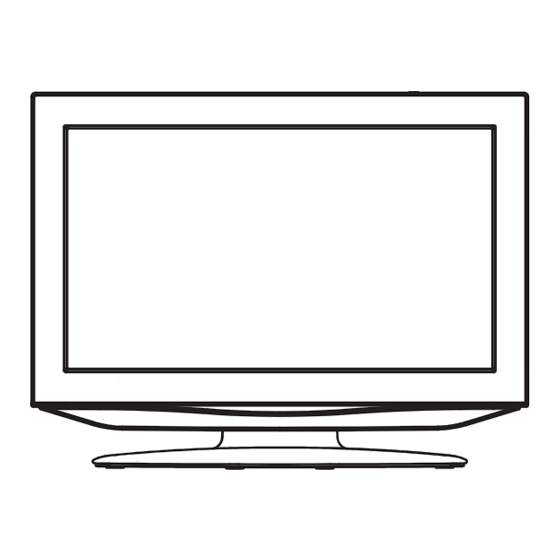

SERVICE MANUAL S98OPLC26DV24 LCD COLOR TELEVISION LC-26DV24U A MODEL OUTLINE This model is based on the LC-26DV24U and is changed some parts. This Service Manual covers the modifications alone. For the points, refer to the LC-26DV24U (S38OHLC26DV24) Service Manual. CONTENTS...
Page 2
DIFFERENCES FROM BASE MODEL LIST OF CHANGE PARTS REF. No. DESCRIPTION LC-26DV24U LC-26DV24U A NOTE MECHANICAL PARTS FRONT CABI ASS'Y 7A708A004A 7A708A031A Parts Change 101G FELT SHEET 25*25*T1.0 800WQ00131 ----- Parts Change BACK CABI ASS'Y 7A702A537A 7A702A628A Parts Change COVER LCD ASS'Y...
Page 3
REF. No. DESCRIPTION LC-26DV24U LC-26DV24U A NOTE ELECTRICAL PARTS COMPOUND TRANSISTOR KRC102SRTK Q411 TNAAB05003 ----- Parts Change TRANSISTOR SILICON KTA1281_Y Q413 ----- TAAT01281Y Parts Change COMPOUND TRANSISTOR KRC102SRTK Q419 ----- TNAAB05003 Parts Change COIL L403 021U0L220M 021D0N220M Parts Change L408...
Page 4
LIST OF CHANGE MEMORY DATA ADDRESS LC-26DV24U LC-26DV24U A NOTE WHEN REPLACING EEPROM (MEMORY IC) 722B Init data change 723A Init data change 723B Init data change 723E Init data change 723F Init data change 7254 Init data change 7255...
Page 5
30 BAK LIGHT MAX 31 BAK LIGHT MIN 32 BRIGHT CENT 33 BRIGHT MAX 34 BRIGHT MIN 35 TINT 36 SHARP H1 MAX 37 SHARP H1 MIN 38 SHARP H2 MAX 39 SHARP H2 MIN 40 SHARP V1 MAX 41 SHARP V1 MIN...
Page 6
PARTS GUIDE LCD COLOR TELEVISION LC-26DV24U A MODEL CONTENTS PRINTED CIRCUIT BOARDS ....................G-3 ~ G-10 SCHEMATIC DIAGRAMS ..................... H-1 ~ H-42 MECHANICAL EXPLODED VIEW ..................J1-1 ~ J1-4 MECHANICAL REPLACEMENT PARTS LIST ..............K1-1 ELECTRICAL REPLACEMENT PARTS LIST ...............
Page 44
No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission of the publisher. SHARP ELECTRONICS CORPORATION Sharp Plaza. Mahwah, New Jersey 07430-2135...
