ATTACH YOUR RECEIPT HERE
Serial Number ____________________ Purchase Date _____________________
Questions?
Call customer service at 1-877-4GATEHS, 8:00 a.m. - 8:00 p.m., EST, Monday - Friday.

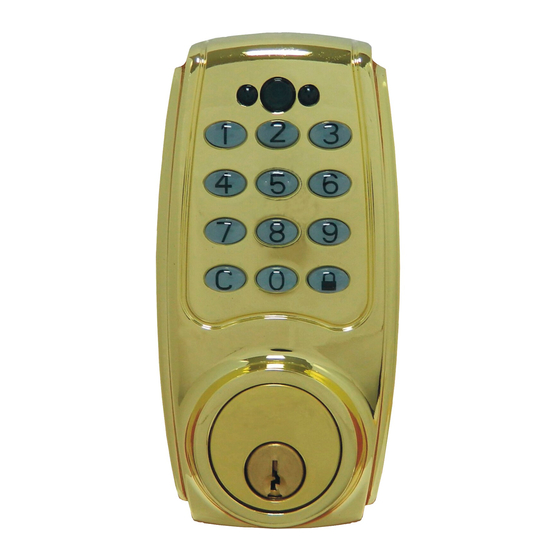

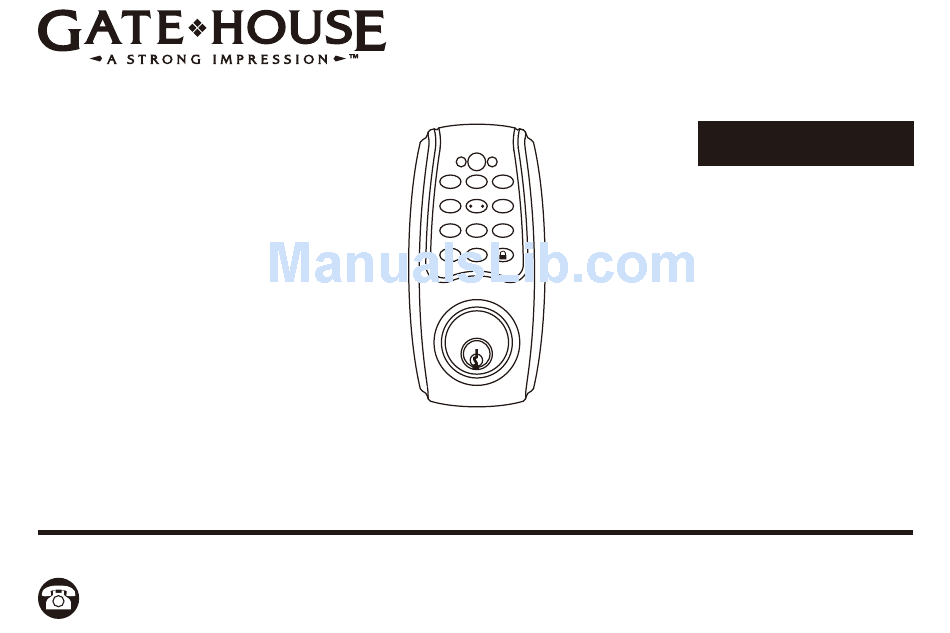

ELECTRONIC KEYPAD DEADBOLT
1
2
3
4
5
6
7
8
9
C
0
ITEM #0399129/0399128
MODEL #G27D01/G2X2D01
Español p. 37
Español p.
XX

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the G27D01 and is the answer not in the manual?

Questions and answers

Natasha
April 6, 2025

Forgot master code

0
1 comments:
Mr. Anderson
April 6, 2025

To reset the master code (programming code) for the Gate House G27D01, you must first restore the lock to factory settings. Follow these steps:

1. Remove one battery from the battery pack.
2. While pressing the [SET] button, reinsert the battery.
3. The green LED will light, and the lock will beep twice.

This process restores all functions, including the master code, to factory settings. You can then set a new master code.

This answer is automatically generated

0
Natasha
April 6, 2025

Can you turn the sound down?

0

Subscribe to Our Youtube Channel

Related Manuals for Gate House G27D01

Summary of Contents for Gate House G27D01

  • Page 1 ITEM #0399129/0399128 ELECTRONIC KEYPAD DEADBOLT MODEL #G27D01/G2X2D01 Español p. 37 Español p. ATTACH YOUR RECEIPT HERE Serial Number ____________________ Purchase Date _____________________ Questions? Call customer service at 1-877-4GATEHS, 8:00 a.m. - 8:00 p.m., EST, Monday - Friday.

  • Page 2: Table Of Contents

    TABLE OF CONTENTS SAFETY INFORMATION..................PACKAGE CONTENTS..................PREPARATION....................... 03-08 INSTALLATION....................... 09-17 OVERVIEW OF FUNCTIONS.................. CODES INFORMATION..................SETTING MODE 1. AUTOMATIC - BOLT DIRECTION DETERMINATION........2. CHANGE PRESET OR CURRENT PROGRAMMING CODE......3. ADD NEW USER CODE..................4. DELETE INDIVIDUAL EXISTING USER CODE..........5.

  • Page 3: Safety Information

    SAFETY INFORMATION 1. Do not attempt to disassemble any internal components of this lockset as this WILL void the limited warranty. 2. Do not drop or hit/strike the lockset as excessive shock may result in permanent damage. 3. Do not use sharp objects to press key buttons. 4.

  • Page 4: Package Contents

    PACKAGE CONTENTS PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Exterior Assembly Interior Cover Power Strip Latch Tailpiece 3/4 in. (19 mm) Wood Screw Mounting Plate Strike Plate 2-1/8 in. (54 mm) Mounting Bolt 3 in. (76 mm) Wood Screw Interior Assembly Reinforced Strike Plate 13/16 in.

  • Page 5: Preparation

    PREPARATION Before beginning installation of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble, install or operate the product. ESTIMATED ASSEMBLY TIME: 40 - 60 MINUTES TOOLS NEEDED FOR NEW INSTALLATION (NOT INCLUDED): •...
  • Page 6 PREPARATION 1. MARK DOOR WITH TEMPLATE (REFER TO PAGE 36, 37) a. Use TEMPLATE to mark centerline on door for keypad deadbolt about 3 in. (76 mm) to 6 in. (152 mm) above the existing knob or lever. b. Face door swings to align and fold template as shown. Template Centerline Mark door edge approximately...
  • Page 7 PREPARATION 2. MARK AND DRILL PILOT HOLES Select backset: 2-3/8 in. (60 mm) or 2-3/4 in. (70 mm). Refer to page 09 for latch backset adjustment if needed. Mark and drill 1/8 in. (3 mm) pilot holes as shown. Centerline 2-1/8 in.
  • Page 8 PREPARATION 3-1. DRILL HOLES a. Drill a 2-1/8 in. (54 mm) hole on the door face from both sides to avoid wood splitting. b. Use a 2 in. (51 mm) 6d common nail and press it from inside the 2-1/8 in. (54 mm) hole through the pilot hole to mark centerlines on jamb exactly opposite center of deadbolt latch hole.
  • Page 9 PREPARATION 3-2. DRILL HOLES c. Drill a 1 in. (25 mm) hole in the door edge for the latch. d. Use faceplate of the latch (J) as a pattern for mortise and pilot holes. Chisel 1/8 in. (3 mm) deep. Faceplate should fit flush. 1 in.

  • Page 10: Preparation

    PREPARATION 4. PREPARE DOOR JAMB AND INSTALL STRIKE PLATE Mark outline for dust box (O) and then drill a hole 1-3/16 in. (30 mm) deep by 1-9/16 in (40 mm) tall by 1 in. (25 mm) wide to allow for installation of dust box (O). Chisel a 5/32 in. (4 mm) deep outline for the strike plate (L) on the door jamb.

  • Page 11: Installation

    INSTALLATION 1. LATCH BACKSET ADJUSTMENT Latch backset adjustment applies only when your door needs a 2-3/4 in. (70 mm) backset. Please follow below diagrams. Skip this if your door is for a 2-3/8 in. (60 mm) backset. For 2-3/4 in. Twist 1/8 turn and pull.
  • Page 12 INSTALLATION 2. INSTALL LATCH IN MORTISED AREA If the backset of your door is 2-3/8 in. (60 mm), install latch (J) with the 3/4 in. (19 mm) wood screws (K). Backset...
  • Page 13 INSTALLATION Thread the power strip (B) on the exterior assembly (A) through the hole in the door and under the latch (J). The latch bolt should be retracted.
  • Page 14 INSTALLATION The bulged part of mounting plate (B) must face toward the door. Slide the power strip (B) through the notch of the mounting plate (D).
  • Page 15 INSTALLATION Keep the mounting plate (D) parallel to the door edge. Attach mounting plate (D) to door using 2-1/8 in. (54 mm) mounting bolt (E). Tighten.
  • Page 16 INSTALLATION Firmly connect the power strip (B) to the connector port on the interior assembly (F). NOTE: Insert the red pins into the red sockets and make sure the colored part matches.
  • Page 17 INSTALLATION The power strip (B) must be arranged as shown.
  • Page 18 INSTALLATION Attach the interior assembly (F) using two 5/16 in. (8 mm) screws (H) – one on each side – and one 13/16 in. (20.5 mm) screw (G) on the bottom. Tighten. AUTO LOCK Install 4 AA Alkaline batteries (not included). NOTE: It is strongly recommended that you use only ALKALINE BATTERIES to operate this product.

  • Page 19: Installation

    INSTALLATION Remove the interior cover (I) to replace the Installation batteries or set codes. Place the interior cover (I) is complete. on the interior assembly (F).

  • Page 20: Overview Of Functions

    OVERVIEW OF FUNCTIONS EXTERIOR INDICATED LIGHT 1. Green light: Indicates the user code entered is a valid code. 2. Red light: The user code entered is an invalid code or the Exterior unit is in programming mode. indicated light 3. Yellow light: Low battery warning. NOTE: All batteries should be replaced for home security.

  • Page 21: Codes Information

    CODES INFORMATION PROGRAMMING CODE (MASTER CODE) 1. Only one programming code will be allowed and the lockset can be programmed/activated by programming code. 2. A programming code is restricted to 6 digits. The preset programming code is 123456 (factory setting). 3.

  • Page 22: Setting Mode

    SETTING MODE AUTOMATIC - BOLT DIRECTION DETERMINATION 1. Install four ALKALINE Batteries. 2. Press [SET] button for more than 2 seconds. The red LED will light and the lockset will beep twice. You are now in programming mode. 3. Enter 123456 (or current programming code) and then press button.

  • Page 23: Change Preset Or Current Programming Code

    SETTING MODE CHANGE PRESET OR CURRENT PROGRAMMING CODE IMPORTANT: The preset programming code is 123456. Please change the programming code before operating the lockset. 1. Press [SET] button for more than 2 seconds. The red LED will light and the lockset will beep twice. You are now in programming mode.

  • Page 24: Add New User Code

    SETTING MODE ADD NEW USER CODE 1. Press [SET] button for more than 2 seconds. The red LED will light and the lockset will beep twice. You are now in programming mode. 2. Enter 123456 (or current programming code) and then press button.

  • Page 25: Delete Individual Existing User Code

    SETTING MODE DELETE INDIVIDUAL EXISTING USER CODE 1. Press [SET] button for more than 2 seconds. The red LED will light and the lockset will beep twice. You are now in programming mode. 2. Enter 123456 (or current programming code) and then press button.

  • Page 26: Delete All Existing User Codes At Once

    SETTING MODE DELETE ALL EXISTING USER CODES AT ONCE 1. Press [SET] button for more than 2 seconds. The red LED will light and the lockset will beep twice. You are now in programming mode. 2. Enter 123456 (or current programming code) and then press button.

  • Page 27: Restore Factory Setting

    SETTING MODE RESTORE FACTORY SETTING 1. Remove one battery from the battery pack. 2. Simultaneously press the [SET] button and replace the battery. The green LED will light and then the lockset will beep twice. All functions will be restored back to factory setting.

  • Page 28: Auto Locking Function

    SETTING MODE AUTO LOCKING FUNCTION Switch to [ON] position to activate auto locking function. Switch back to [OFF] position to cancel auto locking function. AUTO LOCK AUTO LOCK NOTE: 1. The latch bolt will be automatically latched after 10 seconds. Please make sure the door is properly closed while the auto locking function is on.

  • Page 29: Operation Mode

    OPERATION MODE LOCK OPERATION To lock: From outside: Press button to lock the door. The green LED will be on and the lockset will beep. From inside: Turn interior thumbturn to horizontal position to lock. To unlock: From outside: Enter a valid user code (4 to 6 digits) to retract the latch bolt. From inside: Turn interior thumbturn to vertical position to unlock.

  • Page 30: Security Mode

    OPERATION MODE SECURITY MODE 1. Alarm sounds for 10 seconds and unit deactives for 1 minute after 4 consecutive incorrect code access attempts. 2. Back-up key override: The deadbolt can be fully operated (locked or unlocked) by a valid conventional key from outside.

  • Page 31: Troubleshooting

    TROUBLESHOOTING PROBLEM CORRECTIVE ACTIONS 1. Check center of strike hole for alignment with latch hole on the door to ensure free movement The lockset does not operate correctly after of the latch bolt. installation. 2. Refer to page 19 [AUTOMATIC-BOLT DIRECTION DETERMINATION section].
  • Page 32 TROUBLESHOOTING PROBLEM CORRECTIVE ACTIONS Yellow LED light keeps The battery is getting low. Replace ALL batteries flashing. for best performance. Only use alkaline batteries. 1. Check battery installation. 2. The battery is low if the yellow LED light keeps Keypad does not respond. flashing.
  • Page 33 TROUBLESHOOTING PROBLEM CORRECTIVE ACTIONS 1. Make sure the whole code entering process is completed within 10 seconds. Cannot delete all user 2. Make sure the programming code has been codes. entered correctly. button should be pressed for more than 3 seconds. 1.

  • Page 34: Troubleshooting

    TROUBLESHOOTING PROBLEM CORRECTIVE ACTIONS 1. Make sure the programming code or user code has been entered correctly. Lockset is not able to 2. The battery is low if the yellow LED light keeps flashing. Please replace all batteries. unlock by keypad. 3.

  • Page 35: Information

    INFORMATION SECURITY INSTRUCTION: 1. Do not disclose your programming code to anyone else. 2. Keep a written copy of user codes that you have programmed into the lock and place it in a safe place. You may use the table below to record your information. 3.

  • Page 36: Warranty

    WARRANTY The retailer of this product hereby warrants, subject to the conditions set forth below, that it will either repair or replace, at its option, this product if it proves to be defective by reason of improper workmanship or materials within the original purchaser's limited time. In order to obtain repairs or replacement under this limited warranty you must bring this product to the retailer's store in which you bought it.

  • Page 37: Federal Communications Commission Statement

    FEDERAL COMMUNICATIONS COMMISSION STATEMENT This device complies with Part 15 of the FCC. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Changes or modifications not expressly approved by the party responsible for compliance could void the user‘s authority to operate the equipment.

  • Page 38: Template

    TEMPLATE TOOLS NEEDED Fold here Place on door edge FOR NEW INSTALLATION: Drill 1 in. (25 mm) hole at center of door edge. 2 in. 1-3/4 in. ø 2-1/8 in. (54 mm) Backset 2-3/8 in. (60 mm) 1-9/16 in. 1-3/8 in. Backset 2-3/4 in.
  • Page 39 ARTÍCULO #0399129/0399128 CERRADURA ELECTRÓNICA CON PESTILLO DESDE EL TECLADO MODELO #G27D01/G2X2D01 ADJUNTE SU RECIBO AQUÍ Número de serie ___________________ Fecha de compra ___________________ ¿Preguntas? Llame a Servicio al Cliente al 1-877-4GATEHS, de lunes a viernes de 8 a.m. a 8:00 p.m.
  • Page 40 ÍNDICE INFORMACIÓN DE SEGURIDAD................CONTENIDO DEL PAQUETE ................PREPARACIÓN....................... 39-44 INSTALACIÓN......................45-53 DESCRIPCIÓN GENERAL DE LAS FUNCIONES..........INFORMACIÓN DE CÓDIGOS................MODO DE CONFIGURACIÓN 1. DETERMINACIÓN AUTOMÁTICA DE LA DIRECCIÓN DEL PERNO....2. CAMBIO DEL CÓDIGO DE PROGRAMACIÓN PREESTABLECIDOS O ACTUALES.. 3.

  • Page 41: Información De Seguridad

    INFORMACIÓN DE SEGURIDAD 1. No intente desensamblar ningún componente interno de esta cerradura, ya que esto ANULARÁ la garantía limitada. 2. No deje caer ni golpee la cerradura, ya que sacudirla excesivamente podría provocar daños permanentes. 3. No use objetos afilados para presionar los botones. 4.

  • Page 42: Contenido Del Paquete

    CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD PIEZA DESCRIPCIÓN CANTIDAD Ensamble exterior Cubierta interior Enchufe múltiple Pestillo Tubo de descarga Tornillo para madera de 3/4 pulg (1,91 cm) Placa de montaje Placa del cerrojo Perno de montaje de 2-1/8 pulg (5,40 cm) Tornillo para madera de 3 pulg (7,62 cm) Ensamble interior Placa del cerrojo reforzada...

  • Page 43: Preparación

    PREPARACIÓN Antes de comenzar a instalar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar, instalar ni usar el producto si falta alguna pieza o si estas están dañadas.
  • Page 44 PREPARACIÓN 1. MARQUE LA PUERTA CON LA PLANTILLA (CONSULTE LAS PÁGINAS 36 Y 37) a. Use la PLANTILLA para marcar la línea central en la puerta, para la cerradura con pestillo desde el teclado, aproximadamente a 7,62 cm (3 pulg) a 15,24 cm (6 pulg) por sobre la perilla o palanca existente.
  • Page 45 PREPARACIÓN 2. MARQUE Y TALADRE ORIFICIOS GUÍA Seleccione el seguro: 6,03 cm (2-3/8 pulg) o 6,99 cm (2-3/4 pulg). Consulte la página 09 para conocer el ajuste del seguro del pestillo, de ser necesario. Marque y taladre orificios guía de 3,18 mm (1/8 pulg), como se muestra. Centerline 2-1/8 in.
  • Page 46 PREPARACIÓN 3-1. TALADRE LOS ORIFICIOS a. Taladre un orificio de 5,40 cm (2-1/8”) en la superficie de la puerta, desde ambos lados para evitar astillar la madera. b. Use un clavo común de 2 pulg (5,08 cm) 6d y presiónelo desde el interior del orificio de 5,40 cm (2-1/8 pulg), a través del orificio guía, para marcar las líneas centrales en los marcos interiores para puertas, en los centros exactamente opuestos del orificio del pestillo de la cerradura.
  • Page 47 PREPARACIÓN 3-2. TALADRE LOS ORIFICIOS c. Taladre un orificio de 2,54 cm (1 pulg) en el borde de la puerta para el pestillo. d. Use la placa frontal del pestillo (J) como diseño para la muesca y los orificios guía. Cincel de 3,18 mm (1/8 pulg) de profundidad.
  • Page 48 PREPARACIÓN 4. PREPARE LA JAMBA DE LA PUERTA E INSTALE LA PLACA DEL CERROJO Marque el contorno para el colector de polvo (O) y luego taladre un orificio de 3,02 cm (1-3/16 pulg) de profundidad, 3,97 cm (1-9/16 pulg) de alto y 2,54 cm (1 pulg) de ancho para permitir la instalación del colector de polvo (O).

  • Page 49: Instalación

    INSTALACIÓN 1. AJUSTE DEL SEGURO DEL PESTILLO El ajuste del pestillo solo se aplica cuando la puerta necesita un seguro de 6,99 cm (2-3/4 pulg). Siga los diagramas que aparecen a continuación. Omita esto si su puerta es para un seguro de 6,03 cm (2-3/8 pulg). Gire 1/8 de vuelta y jale.
  • Page 50 INSTALACIÓN 2. INSTALE EL PESTILLO EN EL ÁREA RANURADA Si el seguro de la puerta es de 6,03 cm (2-3/8 pulg), instale el pestillo (J) con los tornillos para madera de 3/4 pulg (1,91 cm). Seguro...
  • Page 51 INSTALACIÓN Enrosque el enchufe múltiple (B) en el ensamble exterior (A) a través del orificio de la puerta y debajo del pestillo (J). El perno del pestillo debe estar retraído.
  • Page 52 INSTALACIÓN La parte abultada de la placa de montaje (B) debe mirar hacia la puerta. Deslice el enchufe múltiple (B) a través de la ranura de la placa de montaje (D).
  • Page 53 INSTALACIÓN Mantenga la placa de montaje (D) paralela al borde de la puerta. Fije la placa de montaje (D) a la puerta con el perno de montaje de 2-1/8 pulg (5,40 cm) (E). Apriete.
  • Page 54 INSTALACIÓN Conecte firmemente el enchufe múltiple (B) con el puerto del conector en el ensamble interior (F). NOTA: Inserte las clavijas rojas en los sockets rojos y asegúrese de que la parte coloreada combine.
  • Page 55 INSTALACIÓN El enchufe múltiple (B) debe estar en ladisposición que se muestra.
  • Page 56 INSTALACIÓN Fije el ensamble interior (F) con dos tornillos de 5/16 pulg (7,94 mm) (H), uno a cada lado, y un tornillo de 13/16 pulg (2,06 mm) (G) en la parte inferior. Apriete. AUTO LOCK Instale 4 baterías alcalinas AA (no se incluyen). NOTA: Se recomienda encarecidamente que use solo BATERÍAS ALCALINAS para operar este producto.
  • Page 57 INSTALACIÓN Coloque la cubierta interior (I) para reemplazar las baterías La instalación o configurar los códigos. está terminada. Coloque la cubierta interior (I) en el ensamble interior (F).

  • Page 58: Descripción General De Las Funciones

    DESCRIPCIÓN GENERAL DE LAS FUNCIONES LUZ INDICADORA EXTERIOR 1. Luz verde: Indica si el código de usuario ingresado es un código válido. 2. Luz roja: El código de usuario ingresado no es un código Luz indicadora válido o la unidad está en modo de programación. exterior 3.

  • Page 59: Información De Códigos

    INFORMACIÓN DE CÓDIGOS CÓDIGO DE PROGRAMACIÓN (CÓDIGO MAESTRO) 1. Solo se permitirá un código de programación y la cerradura se puede programar/activar con el código de programación. 2. El código de programación está restringido a 6 dígitos. El código de programación preestablecido es 123456 (ajuste de fábrica). 3.

  • Page 60: Modo De Configuración

    MODO DE CONFIGURACIÓN DETERMINACIÓN AUTOMÁTICA DE LA DIRECCIÓN DEL PERNO 1. Instale cuatro baterías ALCALINAS. 2. Presione el botón [SET] (fijar) por más de 2 segundos. El LED rojo se iluminará y la cerradura emitirá un pitido dos veces. Ahora está en modo de programación. 3.

  • Page 61: Cambio Del Código De Programación Preestablecidos O Actuales

    MODO DE CONFIGURACIÓN CAMBIO DEL CÓDIGO DE PROGRAMACIÓN PREESTABLECIDOS O ACTUALES IMPORTANTE: El código de programación preestablecido es 123456. Cambie el código de programación antes de usar la cerradura. 1. Presione el botón [SET] (fijar) por más de 2 segundos. El LED rojo se iluminará...

  • Page 62: Cómo Agregar Nuevo Código De Usuario

    MODO DE CONFIGURACIÓN CÓMO AGREGAR NUEVO CÓDIGO DE USUARIO 1. Presione el botón [SET] por más de 2 segundos. El LED rojo se iluminará y la cerradura emitirá un pitido dos veces. Ahora está en modo de programación. 2. Ingrese 123456 (o el código de programación actual) y luego presione el botón Ingrese [20] y luego presione el botón .

  • Page 63: Cómo Eliminar Códigos De Usuario Individuales Existentes

    MODO DE CONFIGURACIÓN CÓMO ELIMINAR CÓDIGOS DE USUARIO INDIVIDUALES EXISTENTES 1. Presione el botón [SET] por más de 2 segundos. El LED rojo se iluminará y la cerradura emitirá un pitido dos veces. Ahora está en modo de programación. 2. Ingrese 123456 (o el código de programación actual) y luego presione el botón Ingrese [30] y luego presione el botón .

  • Page 64: Cómo Eliminar Todos Los Códigos De Usuario Individuales Existentes De Una Vez

    MODO DE CONFIGURACIÓN CÓMO ELIMINAR TODOS LOS CÓDIGOS DE USUARIO INDIVIDUALES EXISTENTES DE UNA VEZ 1. Presione el botón [SET] por más de 2 segundos. El LED rojo se iluminará y la cerradura emitirá un pitido dos veces. Ahora está en modo de programación. 2.

  • Page 65: Cómo Restaurar La Configuración De Fábrica

    MODO DE CONFIGURACIÓN CÓMO RESTAURAR LA CONFIGURACIÓN DE FÁBRICA 1. Retire una batería del paquete de baterías. 2. Simultáneamente presione el botón [SET] y vuelva a colocar la batería. El LED verde se iluminará y luego la cerradura emitirá un pitido dos veces. Todas las funciones se restaurarán al ajuste de fábrica.

  • Page 66: Función De Bloqueo Automático

    MODO DE CONFIGURACIÓN FUNCIÓN DE BLOQUEO AUTOMÁTICO Cambie a la posición [ON] (activado) para activar la función de bloqueo automático. Vuelva a la posición [OFF] (desactivado) para cancelar la función de bloqueo automático. AUTO LOCK AUTO LOCK NOTA: 1. El perno del pestillo se cerrará automáticamente en 10 segundos. Asegúrese de que la puerta esté...

  • Page 67: Modo De Operación

    MODO DE OPERACIÓN FUNCIONAMIENTO DE LA CERRADURA Para bloquear: From outside: Desde el exterior: Presione el botón para bloquear la puerta. El LED verde permanecerá encendido y la cerradura emitirá un pitido. Desde el interior: Gire el cierre manual interior a la posición horizontal para bloquearlo. Para desbloquear: Desde el exterior: Ingrese un código de usuario válido (4 a 6 dígitos) para retraer el perno del pestillo.

  • Page 68: Modo De Seguridad

    MODO DE OPERACIÓN MODO DE SEGURIDAD 1. La alarma suena por 10 segundos y la unidad se desactiva por 1 minuto después de 4 intentos de acceder con el código incorrecto. 2. Anulación de teclas de respaldo: El pestillo redondo se puede usar completamente (bloqueado o desbloqueado) con una llave común válida desde el exterior.

  • Page 69: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS PROBLEMA ACCIONES CORRECTIVAS 1. Verifique que el centro del cerrojo esté alineado con el orificio del pestillo en la puerta para La cerradura no funciona garantizar un movimiento libre del perno del correctamente después pestillo. de la instalación. 2.
  • Page 70 SOLUCIÓN DE PROBLEMAS PROBLEMA ACCIONES CORRECTIVAS La batería se está agotando. Reemplace TODAS las La luz LED amarilla baterías para obtener un mejor rendimiento. Solo use permanece destellando. baterías alcalinas. 1. Verifique la instalación de las baterías. 2. La batería está baja si la luz LED amarilla se El teclado no responde.
  • Page 71 SOLUCIÓN DE PROBLEMAS PROBLEMA ACCIONES CORRECTIVAS 1. Asegúrese de que todo el proceso de ingresar el código esté terminado dentro de 10 segundos. No se pueden borrar todos 2. Asegúrese de que código de programación se haya los códigos de usuario. ingresado correctamente.
  • Page 72 SOLUCIÓN DE PROBLEMAS PROBLEMA ACCIONES CORRECTIVAS 1. Asegúrese de que código de programación o el código de usuario se hayan ingresado correctamente. La cerradura no se puede 2. La batería está baja si la luz LED amarilla se desbloquear desde el mantiene destellando.

  • Page 73: Información

    INFORMACIÓN INSTRUCCIÓN DE SEGURIDAD: 1. No revele a nadie el código de programación. 2. Mantenga una copia escrita de los códigos de usuario que haya programado en la cerradura y colóquela en un lugar seguro. Puede usar la tabla que aparece a continuación para registrar su información.

  • Page 74: Garantía

    GARANTÍA El distribuidor de este producto, por medio de la presente, garantiza, sujeto a las condiciones establecidas a continuación, que reparará o reemplazara este producto, a su criterio, si se demuestra que tiene defectos producto de una mano de obra o materiales indebidos dentro del tiempo limitado del comprador original.

  • Page 75: Declaración Sobre Interferencia De La Comisión Federal De Comunicaciones

    DECLARACIÓN SOBRE INTERFERENCIA DE LA COMISIÓN FEDERAL DE COMUNICACIONES Este dispositivo cumple con la sección 15 de las reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe causar interferencia perjudicial, y (2) deberá aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar el funcionamiento no deseado.

  • Page 76: Plantilla

    PLANTILLA HERRAMIENTAS Doble aquí Coloque en el borde de la puerta NECESARIAS PARA UNA NUEVA INSTALACIÓN: Taladre un orificio de 2,54 cm (1 pulg) al centro del borde de la puerta. 5,08 cm 51 4,45 cm 45 ø 5,40 cm (2-1/8 pulg) Seguro de 6,03 cm (2-3/8 pulg) 3,49 cm 35 3,97 cm 40...
  • Page 77 Questions/¿Preguntas? Call customer service at 1-877-4GATEHS, 8:00 a.m. - 8:00 p.m., EST, Monday - Friday. Llame al Departamento de Servicio al Cliente al 1-877-4GATEHS, de lunes a viernes de 8:00 a.m. a 8:00 p.m., hora estándar del Este. Printed in Taiwan/Impreso en Taiwán GCD-0000019 Rev.
