MODE COM
WIRELESS ROUTER
MC-419 MIMO

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MC-419 MIMO and is the answer not in the manual?

Questions and answers

Summary of Contents for Mode com MC-419 MIMO

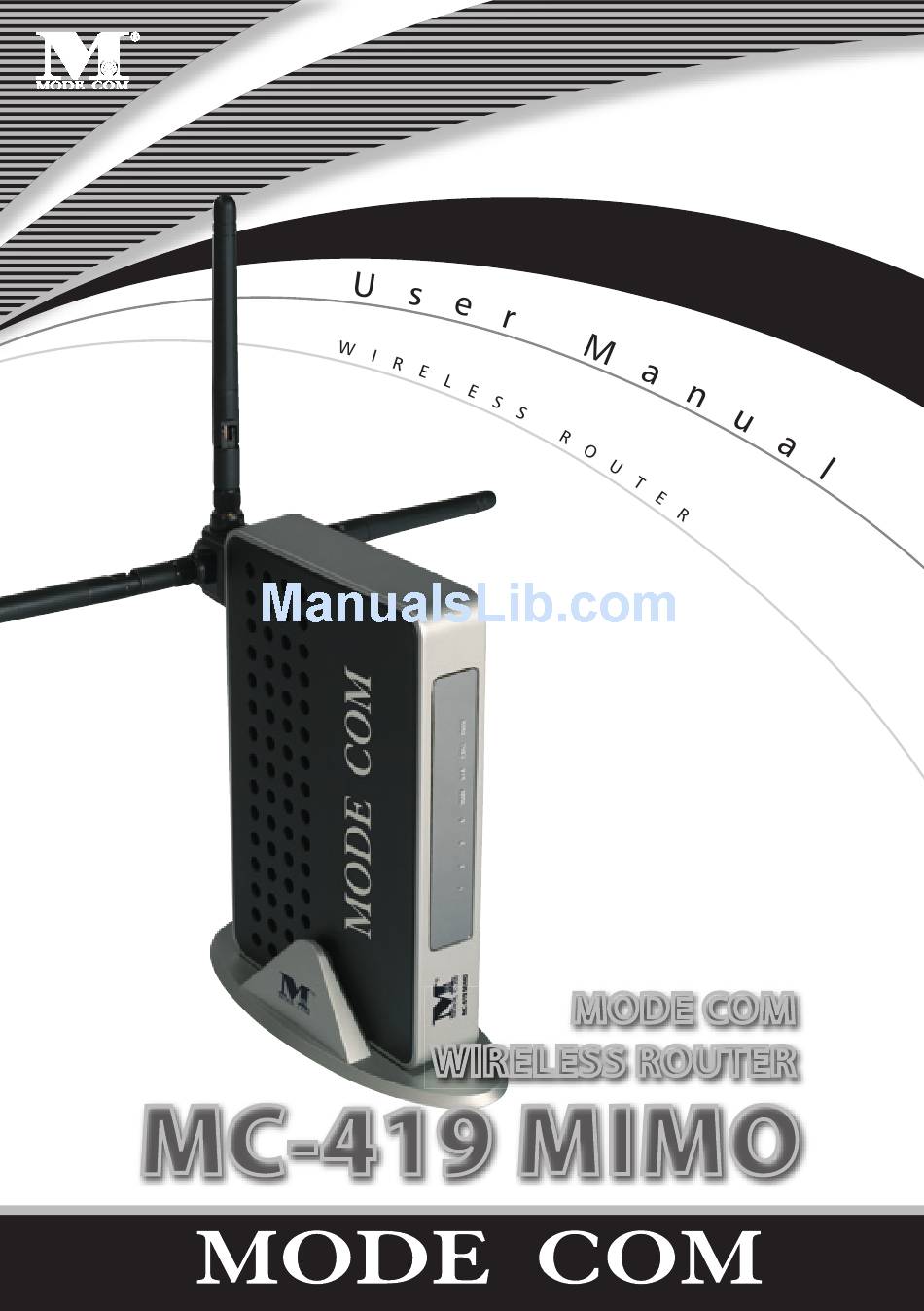

  • Page 1 MODE COM WIRELESS ROUTER MC-419 MIMO...
  • Page 2: Table Of Contents

    TABLE OF CONTENTS 1. WARNING 2. PACKAGE CONTENTS 3. SPECIFICATION 4. INSTALLATION 4.1 Before Installation 4.2 Installation 4.3 Sketch Map 5. LOCAL COMPUTER SETUP 5.1 Windows 2000 SETUP 5.2 Windows XP SETUP 6. ROUTERSETUP 6.1 Start Internet Explore to Login 6.2 PPPoE Con guration 6.3 Dynamic IP(Cable Modem...) Con guration 6.4 Static IP Con guration...
  • Page 3: Warning

    With build-in 4-port switch, the MC-419 MIMO allows multi PCs to share the Internet in the company, o ce or home. The MC-419 MIMO also supports many advanced functions such as time schedule, dial-on-demand, access control, virus auto-isolation, UpnP and System Security Log.
  • Page 4: Package Contents

    Static IP address Binding: Authorize user to manage and con gure PC in LAN in most by binding MAC ad- dress and IP address together. System Memorandum: MC-419 MIMO record routing history and forwarder to administrator mailbox. UPnP: Defaulted UPnP enable user to con gure networking hardware and software.
  • Page 5 VPN Server and Client in LAN. VPN server: Allow you to setup VPN server, allow 5 VPN client logging at same time Detailed Speci cation ITEM WIRELESS ROUTER MC-419 MIMO Standard IEEE 802.11G, IEEE 802.11B, IEEE 802.3, IEEE 802.3u, IEEE 802.3x Protocol TCP/IP , NAT, DHCP , UDP , FTP , PPPoE, PPTP , L2TP ,HTTP ,DNS, IPSec/VPN Pass-through…...
  • Page 6: Installation

    Compatible OS Windows 95/98/ME/NT/2000/XP Mac OS Linux or other UNIX system Notes: If the speci cation and functions of Router have been changed, it will not be informed. The users please take care of it by themselves. 4.INSTALLATION 4.1 BEFORE INSTALLATION 4.1.1.
  • Page 7: Sketch Map

    Description Explanation Power LED Long light LED fl ash when device work normally. System status LED LED doesn’t on or fl ash refer some problem with device WLAN WLAN port connection LED Flashing refers to data transformation WAN port connection LED Flashing refers to data transformation LAN port connection LED Flashing refers to data transformation...
  • Page 8: Local Computer Setup

    Note: During the usage, the sequence of turn on is rstly turn on Modem’s power supply 1 minute after Modem startup turn on Router power supply , then turn on the computer . 5. LOCAL COMPUTER SETUP Users should con gure local network to access Internet by Router. Users should know the default con gura- tion of Router before installation.
  • Page 9 (4) Double click the “Network and Dial-up Connection” in “control panel”. (5) Click “Local area connection”->“Properties”->“Internet protocol (TCP/IP) ”and “Properties”.
  • Page 10 (6) Click “General ” bar, Select “Obtain an IP address automatically” and “Obtain DNS server address au- tomatically” (7) Click “OK”. (8) Click ”Start” ->“Run”. (9) Input ”cmd” ,then click “OK”. (10) Input “ipcon g” in Pop-up Command window. (11) Please make sure your IP is the same with below. If same then your con guration is successful, or please redo the above steps and restart your computer.
  • Page 11 (10) Input “ping 192.168.0.1”, then “Enter”. (11) If you can see “Reply from 192.168.0.1: bytes=32 time=2ms TTL=64” then the connection between your computer and Router is completed.
  • Page 12: Windows Xp Setup

    5.2 Windows XP SETUP (1) Install Router. (2) Start Windows XP and check LAN LED is on or o . If o , please con rm the connection of your computer with Router. (3) Click “Start”->“Setting”->“Panel Control” (4) Double click the “Network and Internet Connections” in “control panel”. (5) Click “Network connection”->“local area connection”->“properties”->...
  • Page 14 www.modecom.eu...
  • Page 15 (8) Click “Start”->“Run” (9) Input “cmd “, Click “OK” (10) Input “ipcon g” in the pop-up command window. (11) Please make sure your IP is the same with below. If same then your con guration is successful, or please redo the above steps and restart your computer. The IP address is between 192.168.0.2 and 192.168.0.254 The subnet mask is 255.255.255.0 The default gateway is 192.168.0.1...
  • Page 16: Routersetup

    (12) Input “ping 192.168.0.1”, then “Enter”. (13) If you can see “Reply from 192.168.0.1: bytes=32 time=2ms TTL=64” then the connection between your computer and IP router is completed. 6. MC-419 MIMO ROUTER SETUP 6.1 START INTERNET EXPLORRE TO LOGIN Run Internet Explorer ( ) and click the “Stop (...
  • Page 17: Pppoe Con Guration

    Setup” to Setup Wizard. The setup wizard enables you to con gure the router quickly and conveniently. Check “WLAN Setup” to WLAN setup wizard. The wireless setup wizard enables you to con gure the wireless setting. You can login directly without account & password con rmation because there is no account information re- quired by factory default con guration.
  • Page 18 Click the “Apply” button. You may see the popup window. In case “Conn. Status” is “Successfully connected”, the con guration is correct. Click “Show Internet connection status” and see the 6.5.1. If In case “Conn. Status” is “Invalid ID/password”, the con guration is incorrect. Click the “close”...
  • Page 19 Con rm the WAN connection status: If WAN connection is successfully established, then by clicking “Show Internet Information” you can enter WAN status web page; or click “Status”-> “WAN status”, as the following. Connection Type should be PPPoE (ADSL) Connection Status should be “successfully connected” Physical Address is shows Router WAN port MAC Address.
  • Page 20 Notes: Please save Router Con guration after completion, otherwise con guration will lose when power o or restart. Other Con gurations: MTU: Input MTU value of data package, default value is 1454. Normally please do not change it. Disconnect PPP session if idle time is longer than Min: If you choose this option and setup the time T, then the router automatically disconnects from Internet after T idle time.
  • Page 21: Dynamic Ip(Cable Modem

    6.3 DYNAMIC IP USER (Cable/Modem…) SETUP By this connection way Router can get IP address automatically from ISP (such as: CHINA TELCOM). It is suitable for connection ways such as Cable Modem, LAN and so on. Turn on the external Cable Modem and check the WAN LED of Router. If WAN LED is o , please re-con rm the network cable between external Modem and WAN port.
  • Page 22 If connection status keeps to be “Connecting to Internet”, please do the following steps: Close the pop-up window. Turn o Cable Modem power supply then on, and con rm the WAN LED status. Re-click “Apply” button. Check the WAN Connection Status: If the status is “Successfully connection”, click “Show Internet Information”...
  • Page 23 Disconnect button as follows is manual WAN port IP address release function button. If click it IP Router will release WAN port IP address and disconnect with Internet. “Connect” button is manual WAN port IP address refresh function button. If click it WAN port will re-get dy- namic IP address and connect with Internet.
  • Page 24: Static Ip Con Guration

    Note: After completed setup, please save Router con guration, otherwise the con guration will be lost when Router is power o or restarts. Other con guration: Physical address Clone If you want to change WAN port MAC address you can choose this option; If this option is un-chosen the WAN MAC address is default value;...
  • Page 25 Check WAN connection status: If it is “Con guration is done”, click “Show Internet Information” to enter WAN status page; or click Status->WAN status, as following diagram: If WAN connection is successfully established, you can see the following. Connection Type should be “Static IP” Connection Status should be “successful connection”...
  • Page 26: Status

    6.5 STATUS 6.5.1 WAN Status Click “Status”->“WAN Status” as following: This page shows current Internet connection status (WAN port), including Connection Type, Connection Status, WAN IP address, Subnet mask, Default Gateway and DNS server. If it is dynamic IP way, “Disconnect”...
  • Page 27: Wireless Status

    6.5.2 Wireless Status Click “Status”->“Wireless Status” as following: This web show current wireless part con guration, including: Wireless Status: Show current wireless connector status. SSID (networking name): Show current wireless networking name. Mode: Current used wireless connector forwarding mode Region: Show current channel region information Channel: show current used channel SSID Broadcast: Show SSID is on or o Authentication Type: Show current used certi cation way...
  • Page 28: Lan Status

    6.5.3 LAN Status Click “Status” –>“LAN Status” as follows: LAN Information : Show user current LAN connecting status (LAN port and wireless connection ) and DHCP server status, include MAC address of the LAN port ,and IP rent regions and quantities of IP address shared by Router among IP address ,subnet mask, DHCP server in LAN .
  • Page 29: Basic Setup

    6.4 respectively . Please refer to those chapters. MC-419 MIMO not only connect Internet by cable also with other AP by wireless, named wireless client mode. In this mode, wireless client PC cannot connect with this Wireless router in wireless way but by cable.
  • Page 30 Basic Setup: Show current wireless status and basic parameter for con guration Status: Show wireless connector status (on/o , AP/Client mode) Operation: Wireless connector can be con gured as on or o . SSID: Record wireless SSID Mode: If wireless connector conforms to 11G and 11B standard, pls choose “G and B”; If wireless connector only run under 11G standard, choose “g only mode”.
  • Page 31: Lan Setup

    MAC Authentication: Con gure MAC authentication, choose type (Open/Accept/Reject) and click “Apply” In open type: All the wireless clients can connect. In Accept type: Speci ed clients can connect In Reject type: Speci ed client was reject to connect. Notes: After setup, pls click “Save”.
  • Page 32 LAN port basic parameter and DHCP server parameter can be setup in this web page. System IP Setup If you want to change Router LAN port address, you can setup as follows: System IP address IP address in LAN. This IP address is factory default value 192.168.0.1, and you can chan- ge it.
  • Page 33: Link Setup/Info

    Add hardware address & IP pair manually: Choose this option, user just input the MAC address and IP ad- dress of PC to be binded Notes: 1. In order to use DHCP function of the Router, TCP/IP protocol of computers in LAN must be con gured as “automatically get IP address”.
  • Page 34: Routing Table

    All IP Router ports’ speed, Link information and port statistics data and so on can be setup by this web page: Link Setup Setup every port’s connection speed. Port Router WAN Port and LAN Port. Mode Automatic mode and manual mode turn on/o . Speed Setup port speed.
  • Page 35: System

    Type Routing Type. Have two options: NET/Host. Target: Enter in the IP of the speci ed network or host that you want to access using the static route Mask: Enter in the subnet mask to be used for the speci ed network, For example:255.255.255.0=>24. Gateway: Enter in the gateway IP address to the speci ed network.
  • Page 36: Firmware Upgrade

    Firstly please input your old ID and password, and then input your expected new ones. If your old ID and pas- sword which have been input are correct then click “Apply” to successfully change. Admi E-Mail Setup: If user wants to receive IP Routing log, con gure Email address and SMTP server to rece- ive.
  • Page 37 By updating the Router software, you can get new functions or performance. Software update steps: 1) Login our company homepage www.modecom.eu, download new version software to your local hard disk. Please notice production and software type. 2) Click “Browse” button to choose you downloaded le.
  • Page 38 3) Click “Upgrade” button to upgrade system software. 4) After update, Router will restart automatically. 5) Please check you rmware version. Note: Update phase is about 60 seconds. During the update progress please do not turn the power o other- wise the Router will be damaged.
  • Page 39: Others Con Guration

    6.7.4 Misc. Click “System” ->“Misc.” as follows...
  • Page 40 Setup Hostname: Con gure Router name in the networking presented on the report forwarded to adminis- trator mailbox. Con g Mgmt /Restart: Con g Backup: Enable user to backup all the con gurations. Con g Restore: Restore previous con guration on router. Restore Default: Restore defaulted con guration provided by manufacturer, including: Defaulted user name: Blank Defaulted IP address: 192.168.0.1...
  • Page 41: Qos

    6.8 QoS 6.8.1Basic Setup Click “QoS” ->“Basic Setup” as follows Function: Above web is for user to con gure Qos basic functions status, access to the Internet and bandwidth speed. Setup Method: Start up Qos , con gure the access to the internet and bandwidth speed under subject of internet throughput, Qos specify the throughput level of the internet application, and then click “Apply ”.
  • Page 42: Ip Qos

    6.8.2 IP QoS Click “QoS” ->“IP QoS” as follows Function: IP Qos enable user to control forwarding and downloading speed between the maximum and minimum on PC with speci ed IP address. Setup Method: Fill in speci ed IP address in the column, choose operating mode (maximum Limit /Minimum Guarantee), and then ll value in forwarding and downloading Bandwidth throughput, click “Apply”.
  • Page 43: Application Programme Qos

    6.8.3 Application QoS Click “QoS” ->“Application QoS” as follows Function : QoS on application programme bandwidth throughput will be speci ed between maximum or minimum va- lue. Setup Method: Choose application programme to be speci ed, choose operation mode (maximum Limit /Minimum Guarantee), specify the bandwidth throughput value, and click “Apply”.
  • Page 44: Ports Qos

    6.8.4 Port QoS Click “QoS” ->“Port QoS” as follows Function: QoS on port bandwidth throughput will be speci ed between maximum or minimum value. Setup Method: Choose port to be speci ed, choose operation mode (maximum Limit /Minimum Guarantee), specify the ban- dwidth throughput value, and click “Apply”.
  • Page 45: Nat

    6.9 NAT 6.9.1 Applications Click “NAT”->”Applications”, as follows:...
  • Page 46 Some programs such as Internet network game, Video meeting, network phone and so on need more than one connection. Because of Firewall some of the programs can not work with simple NAT IP Router. But “Applications” can make those programs work well with NAT IP Router. Function This page is only for the special application programs that cannot work well with Firewall or Proxy Server.
  • Page 47: Virtual Server

    6.9.2 Internal Server Click “NAT”-> “Internal Server” as follows:...
  • Page 48 Because there is Firewall function in the Router, if computers in WAN try to access servers in LAN through the Router, under default con guration the rewall protection will not allow the access, then con ict occurs – at the same time Router has to protect computers in LAN from WAN, at the other time it has to allow access of valid users in WAN.
  • Page 49: Port Forwarding

    NOTE 1. If you want to save all values after Router power o or restart, please click “Save” button which is in right-above to save current values. 2. If you use “Internal Server”, we recommend you to use “Reserving IP” function or use static IP address in client computer in order to manage it easily.
  • Page 50: Port Trigger

    6.9.4 Port Trigger Click “NAT”->”Port Trigger” as follows: Function If application program is connected form forward ports. All in trigger ports will be opened to prepare for con- nection. Setup Method: Key in the description which you setup the function on the trigger port, Setup the protocol and range of the trigger port, then setup the protocol and range of the forward port, Click “Add”...
  • Page 51: Nat On/Off

    6.9.5 NAT ON/OFF Click “NAT”->“NAT ON/OFF” as follows: Make this router be operated on the NAT O mode If this option is checked, all features about NAT will be di- sabled automatically 6.10 Advanced Setup 6.10.1 Firewall Click “Advanced”->”Firewall” as follows:...
  • Page 52 Function Blocking Dos Blocking list from all attack, all default value of the options mentioned above is ON. Blocking ICMP (ping) from Internet: In order to setup Ping package from Internet to which Router has no re- sponse. It is for the protection from shock wave attack and other hacker detects. Blocking ICMP (ping) from LAN to Internet: In order to setup Ping package from LAN to which Router has no response.
  • Page 53: Ddns

    6.10.2 DDNS Click “Advanced”->”DDNS” as follows: With Internet connections ways such as ADSL or Cable Modem, normally ISP will allocate a dynamic IP address. Dynamic domain name service is a method of keeping a domain name linked to dynamic IP address gets from ISP.
  • Page 54: Remote Wake-Up

    6.10.3 WOL Click “Advanced ”->”WOL”: Function This function allows the wake-up signal from LAN or remote equipment to connect to Router’s Internal net- work, and supports network wake-up computers. Setup Method 1. If you want to send network wake-up signal to special client computer, please input the computer’s name and LAN Card’s MAC address.
  • Page 55: Url Filtering

    6.10.4 URL Filter Click “Advanced ”->”URL Filter” as follows: Function In order to control the web stations which can be accessed by the computers in LAN, you can use “URL Filter” function by PC’s IP or MAC address to appoint the web stations which can be allowed to access or not. Setup Method 1.
  • Page 56: Remote Management

    Operation URL setup “Start” and “Stop” switch. Click “Start” button to start “URL Filter”, click “Stop” but- ton to forbid “URL Filter”. IP Address Setup all computers which you want to limit. Include IP address and MAC address limit. Choose “All IP”...
  • Page 57: Time Management

    This page is to setup Router’s remote management and WEB management ports. After start Remote Management, users can remote manage the Router by “http://WAN port IP address: Your setup Port (be- tween is colon)”; If you want to start remote management, please setup “Management port” then click “Apply”.
  • Page 58: Vpn

    4. Click “Add” button to e ect current con guration. 5. If you want to delete current rule, please click “Delete” button follows with the rules. Days To Block The days you want to limit. From “Monday” to “ Sunday” or “Everyday”. Time Of Day To Block The time you want to limit.
  • Page 59 Function This wireless router VPN server allow 5 user to get in at same time. Setup Method VPN (PPTP) setup Check Apply button to open VPN server VPN (PPTP) account Type in VPN client Account and Password also enter account IP address then check add button If want to delete current account, check the account and check delete button to delete it.
  • Page 60 SPIS TREŚCI 1. OSTRZEŻENIE 2. ZAWARTOŚĆ OPAKOWANIA 3. SPECYFIKACJA 4. INSTALACJA 4.1 Przed instalacją 4.2 Instalacja 4.3 Szkic INSTALACJA LOKALNEGO KOMPUTERA 5.1 Instalacja Windows 2000 5.2 Instalacja Windows XP 6. INSTALACJA ROUTERA 6.1 Uruchomienie Internet Explorer w celu zalogowania 6.2 Kon guracja PPPoE 6.3 Kon guracja dynamicznego IP(modem kablowy) 6.4 Kon guracja statycznego IP 6.5 Status...
  • Page 61: Ostrzeżenie

    Wbudowany 4-portowy przełącznik (switch) gwarantuje łatwe podłączenie wielu komputerów do sie- ci Internet w biurze lub domu. MC-419 MIMO oferuje wiele ważnych i przydatnych funkcji takich jak: serwer VPN (do 5 kanałów równocześnie), obsługa dynamicznego DNS (DynDNS.org), dla użytkowników ze zmien- nym publicznym adresem IP, harmonogram dostępu do sieci Internet dla poszczególnych użytkowników...
  • Page 62: Zawartość Opakowania

    Static IP address Binding: Upoważnia Użytkownika do zarządzania i kon gurowania komputera w sieci LAN poprzez połączenie adresu MAC oraz IP. Memorandum systemowe: MC-419 MIMO rejestruje historię i przekazuje ją do skrzynki mailowej administratora. UPnP: Ustawienia domyślne UPnP umożliwiają Użytkownikowi skon gurowanie sprzętu i oprogramowa- nia sieciowego.
  • Page 63 VPN server: Pozwala na ustanowienie serwera VPN, w tym samym czasie zezwalając na logowanie się 5 klien- tom VPN. Szczegółowa specy kacja Specyfi kacja BEZPRZEWODOWY ROUTER MC-419 MIMO Standard IEEE 802.11G; IEEE 802.11B; IEEE 802.3; IEEE 802.3u; IEEE 802.3x. Protokół...
  • Page 64: Instalacja

    Kompatybilny z systemami Windows 95/98/ME/NT/2000/XP Mac OS, Linux lub z innym systemem UNIX Uwaga: Jeżeli specy kacja oraz funkcje Routera zostały zmienione nie zostanie to nigdzie uwidocznione. Użytkownicy sami powinni o tym pamiętać. 4.INSTALACJA 4.1 PRZED INSTALACJĄ 4.1.1. Najpierw określ system operacyjny Twojego komputera (Windows 95,98,NT, ME, 2000, XP, Linux, Mac) oraz przeglądarkę...
  • Page 65: Szkic

    4.2.4. Uruchomienie komputera Dioda Opis Wyjaśnienie Dioda zasilania Stałe światło Dioda się pali przy normalnym działaniu urządzenia. Dioda działania systemu Dioda nie pali się, ani nie miga – oznacza problem z urządzeniem WLAN Dioda połączenia na porcie WLAN Włączanie się diody odnosi się do przekształcania danych. Dioda połączenia na porcie WAN Włączanie się...
  • Page 66: Instalacja Lokalnego Komputera

    Uwaga: Podczas użytkowania sekwencja włączania jest następująca: najpierw włącz zasilanie modemu. Po minucie włącz zasilanie Routera. Następnie uruchom komputer. 5. INSTALOWANIE LOKALNEGO KOMPUTERA Użytkownicy powinni skon gurować sieć lokalną w taki sposób, aby w celu uzyskania dostępu do Internetu korzystać z Routera . Użytkownicy powinni znać domyślną kon gurację Routera przed instalacją. Po skon gu- rowaniu lokalnej sieci komputerowej Użytkownicy muszą...
  • Page 67 (4) Kliknij podwójnie na „Network and Dial-up Comnnection” w „control panel”. (5) Kliknij “Local area connection” -> “Properties” -> “Internet protocol (TCP/IP)” oraz “Properties”. (6) Kliknij pasek “General”, wybierz „Obtain an IP address automatically” oraz „Obtain DNS server address automatically”. (7) Kliknij “OK”.
  • Page 68 (8) Kliknij „Start” – „Run” (9) Wprowadź “cmd”, kliknij “OK” (10) Wprowadź „ipcon g” w wyskakującym okienku. (11) Upewnij się, że IP jest takie samo jak poniżej. Jeżeli jest takie samo, oznacza, że Twoja kon guracja powio- dła się. W przeciwnym razie przeprowadź od nowa cały proces i zresetuj swój komputer. www.modecom.eu...
  • Page 69 • Adres IP jest w przedziale 192.168.0.2 i 192.168.0.254 • Maska podsieci – 255.255.255.0 • Brama domyślna to 192.168.0.1 (10) Wprowadź „ping 192.168.0.1” a potem naciśnij „Enter”. (11) Jeżeli zobaczysz napis „Reply from 192.168.0.1:bytes=32 time=2ms TTL=64” to połączenie pomiędzy Twoim komputerem a Routera zostało nawiązane.
  • Page 70: Instalacja Windows Xp

    5.2 Instalacja Windows XP (1) Install Router . (2) Uruchom Windows XP I sprawdź, czy dioda LAN się świeci, czy nie. Jeżeli nie, sprawdź połączenie kompu- tera z Routerem . (3) Kliknij “Start”->“Setting”->“Panel Control” (4) Kliknij podwójnie “Network and Internet Connections” w “control panel”. (5) Kliknij “Network connection”->“local area connection”->“properties”->...
  • Page 72 www.modecom.eu...
  • Page 73 (8) Kliknij „Start” – „Run” (9) Wprowadź “cmd”, kliknij “OK” (10) Wprowadź „ipcon g” w wyskakującym okienku. (11) Upewnij się, że IP jest takie samo jak poniżej. Jeżeli jest takie samo, oznacza, że twoja kon guracja powio- dła się. W przeciwnym razie przeprowadź od nowa cały proces i zresetuj swój komputer. •...
  • Page 74: Instalacja Routera

    (12) Wprowadź „ping 192.168.0.1” a potem naciśnij „Enter”. (13) Jeżeli zobaczysz napis „Reply from 192.168.0.1:bytes=32 time=2ms TTL=64” to połączenie pomiędzy two- im komputerem a Routera zostało nawiązane. 6. INSTALACJA ROUTERA MC-419 MIMO 6.1 URUCHOM INTERNET EXPLORER ABY SIĘ ZALOGOWAĆ  Uruchom Internet Explorer ( ) a następnie kliknij przycisk “Stop (...
  • Page 75: Kon Guracja Pppoe

    aby rozpocząć korzystanie z kreatora. Kreator szybko i wygodnie pomoże ci skon gurować Router. Zaznacz „WLAN Setup” aby rozpocząć korzystanie z kreatora WLAN. Kreator sieci bezprzewodowej pomoże Ci skon gu- rować ustawienia bezprzewodowe. • Możesz zalogować się bezpośrednio nie posiadając konta i bez potwierdzania hasła dlatego, że informacje te nie są...
  • Page 76 • Kliknij przycisk “Apply”. Może wyskoczyć takie okno. • Jeżeli “Conn. Status” pokazuje informację “Successfully connected”, kon guracja przebiegła pomyślnie. • Kliknij “Show Internet connection status” i zobacz rozdział 6.5.1. • Jeżeli w miejscu “Conn. Status” pokaże się “Invalid ID/password”, oznacza to, że kon guracja jest nieprawidłowa. —Kliknij przycisk “close”...
  • Page 77 • Con rm the WAN connection status: Jeśli połączenie WAN zostało pomyślnie nawiązane, klikając “Show Internet Information” możesz wejść na stronę dotyczącą statusu WAN; lub kliknij “Status”-> “WAN status”, jak pokazano poniżej. —Connection Type powinien być PPPoE (ADSL) —Connection Status powinien być “successfully connected”. —Physical Address pokazuje adres MAC na porcie WAN Routera.
  • Page 78 Internetu po rozłączeniu. Uwaga: jeżeli podczas korzystania nastąpi rozłączenie z powodów zewnętrznych Router będzie próbował połączyć się z Internetem natychmiast aż do momentu udanego połączenia. Funkcja ta jest wewnętrzną funkcją Routera MC-419 MIMO i nie ma nic wspólnego z funkcją Connect On Demand. Connect www.modecom.eu...
  • Page 79: Kon Guracja Dynamicznego Ip(Modem Kablowy)

    łączeniu. Opcja ta działa jedynie jeśli ustawi się Disconnect PPP session if idle time is longer than Min. Prevent reconnection although no response from PPP server: Opcja ta zamyka funkcję wewnętrznego au- tomatycznego połączenia Routera MC-419 MIMO. Po jej wybraniu opcji, jeśli dojdzie do zewnętrznego rozłą- czenia sieci, Router nie będzie natychmiast próbował nawiązać połączenia.
  • Page 80 — Zobaczysz następujące okienko. — Jeżeli Conn. status przedstawia “Successful connected”, kon guracja jest prawidłowa. —Kliknij “Show Internet Information” a następnie zobacz 6.5.1 Jeżeli status połączenia nadal pokazuje “Connecting to Internet”, wykonaj następujące kroki: — Zamknij okno pop-up. — Wyłącz zasilanie modemu kablowego i sprawdź stan diody WAN. Kliknij ponownie przycisk “Apply”.
  • Page 81 — Jeżeli połączenie WAN zostało ustanowione pomyślnie zobaczysz następujące komunikaty. — Connection Type powinno pokazywać “Cable Modem (DHCP)” — Connection Status powinno wskazywać “Successful connected” — Physical Address wskazuje adres MAC na porcie Routera. — WAN IP Address, Subnet mask, Default Gateway, Primary DNS server oraz Secondary DNS server w Twoim komputerze mogą...
  • Page 82 — Kliknij „Save”, aby zachować bieżące ustawienia. Następnie uruchom ponownie wszystkie komputery po- łączone z Routerem MC-419 MIMO. Uwaga: Po zakończeniu instalacji zachowaj kon gurację Routera MC-419 MIMO. W przeciwnym wy- padku kon guracja zostanie utracona po ponownym włączeniu zasilania Routera lub po restarcie.
  • Page 83: Kon Guracja Statycznego Ip

    MAC jest Twoim aktualnym adresem MAC. Możesz również ręcznie dodać adres MAC na porcie WAN. Bez wy- bierania tej opcji adres MAC na porcie WAN powróci do wartości domyślnej. Allow private IP to be accepted: Pozwala na przypisanie prywatnego adresu IP. 6.4 USTAWIANIE STATYCZNEGO ADRESU IP Możesz wybrać...
  • Page 84 Kliknij przycisk “Save” aby zachować bieżącą kon gurację, następnie uruchom komputery w sieci LAN aby po- nownie uzyskać informację odnośnie IP. Uwaga: Po zakończeniu zachowaj kon gurację. W przeciwnym razie zostanie ona utracona przy wy- łączeniu lub restarcie Routera MC-419 MIMO. www.modecom.eu...
  • Page 85: Status

    6.5 STATUS 6.5.1 Status WAN Kliknij “Status”->“WAN Status” jak pokazano poniżej: Strona ta pokazuje stan aktualnego połączenia z Internetem (port WAN), łącznie z takimi informacjami jak Connection Type, Connection Status, WAN IP address, Subnet mask, Default Gateway oraz DNS server. W przypadku dynamicznego IP pokaże się...
  • Page 86: Status Sieci Bezprzewodowej

    6.5.2 Stan sieci bezprzewodowej Kliknij “Status”->“Wireless Status” jak pokazano poniżej: www.modecom.eu...
  • Page 87: Status Lan

    Strona ta pokazuje bieżącą kon gurację części bezprzewodowej, łącznie z: —Wireless Status: Stan połączenia bezprzewodowego. —SSID (networking name): Nazwa sieci bezprzewodowej. —Mode: Aktualny tryb forwardowania. —Region: Informacje dotyczące kanału. —Channel: Aktualnie używany kanał. —SSID Broadcast: Stan SSID (włączony/wyłączony). —Authentication Type: Aktualny sposób uwierzytelniania. —Encryption Strength: Długość...
  • Page 88: Podstawowa Kon Guracja

    6.6.1 Instalacja WAN Kliknij ”Basic Setup”->“WAN SETUP” jak pokazano poniżej: Należy przeczytać te rozdziały. MC-419 MIMO nie tylko łączy z Internetem za pomocą kabla, ale również z inny- mi punktami dostępowymi w sposób bezprzewodowy, zwany trybem klienta bezprzewodowego. Jeśli wybierzesz ten tryb skon guruj połączenie bezprzewodowe jako połączenie Internetowe, kliknij ”Applied”...
  • Page 89: Kon Guracja Sieci Bezprzewodowej

    6.6.2 Wireless Setup [Instalacja sieci bezprzewodowej Kliknij ”Basic Setup”->“Wireless SETUP” jak pokazano poniżej: Strona ta pokazuje podstawowe parametry sieci bezprzewodowej oraz sposób kon guracji uwierzytelniania. —Basic Setup: Pokazuje aktualny stan sieci bezprzewodowej oraz podstawowy parametr kon guracji. —Status: Pokazuje stan połączenia bezprzewodowego (on/o , AP/Client mode) —Operation: Połączenie bezprzewodowe może zostać...
  • Page 90 Broadcast of SSID Option: Jeżeli skon gurowano SSID , AP przekazuje SSID do klienta bezprzewodowego. Po zakończeniu kon guracji kliknij “Apply”. —WEP Setup: Skon guruj sposób certy kacji oraz klucz WEP. —Authentication Type: Wybierz rodzaj uwierzytelnienia (automatic/open system/share Key) —Encryption Strength: Wybierz długość klucza (64/128bity) —Key Input Method: Wybierz ciąg znaków, HEX lub długie hasło —Basic Key: Wypełnij wartość...
  • Page 91: Kon Guracja Lan

    Uwaga: Po instalacji kliknij „Save”. Zachowaj kon gurację Routera, gdyż jeśli tego nie zrobisz zniknie ona po wyłą- czeniu zasilania lub przy restarcie routera. 6.6.3 Status LAN Kliknij „Basic Setup” ->”LAN/DHCP SETUP”, jak w poniższym przykładzie:...
  • Page 92 Na tej stronie można ustalić podstawowy parametr portu LAN oraz serwera DHCP. System IP Setup: Jeżeli chcesz zmienić adres portu Routera IP w sieci LAN możesz go ustawić w następujący sposób: System IP address: Adres IP w LAN. Adres ten jest domyślną wartością fabryczną: 192.168.0.1 i może zostać zmieniony.
  • Page 93: Kon Guracja Połączenia

    Add hardware address & IP pair manually: Wybierz tę opcję, a Użytkownik wpisuje tylko adres MAC oraz adres IP odpowiedniego komputera. Uwagi: 1.W celu użycia funkcji DHCP, należy skon gurować protokół TCP/IP komputerów w sieci LAN. Ustawienie powinno wskazywać na “automatically get IP address”. 2.Po zakończeniu kliknij “Apply”, aby zastosować...
  • Page 94 Wszystkie prędkości na portach Routera , informacje o połączeniach, dane statystyki portów itp. mogą zostać ustalone na tej stronie Internetowej: Link Setup: Ustala się prędkość połączenia dla każdego portu. Port: Port Router dla WAN oraz Port LAN. www.modecom.eu...
  • Page 95: Lista Routingowa

    Gateway: Wprowadź adres IP bramy do konkretnej sieci. Aby zakończyć proces ustawiania kliknij przycisk “Add” I dodaj do Routing Rule. Uwaga: Kliknij “Save” aby zachować kon gurację. W przeciwnym razie zostanie ona utracona przy wyłączeniu lub restarcie Routera MC-419 MIMO.
  • Page 96: System

    6.7 SYSTEM 6.7.1 HASŁO Kliknij “System” -> “Password” jak pokazano poniżej: Na tej stronie internetowej można zmienić ID administratora systemu oraz hasło. www.modecom.eu...
  • Page 97: Upgrade Systemu

    2. Jeżeli chcesz przywrócić wartości domyślne naciśnij przycisk Reset i wyciągnij z gniazda kabel zasilający. Około 5 sekund później zacznie migać dioda RUN. Zwolnij przycisk. Po ponownym uruchomieniu Routera MC-419 MIMO wszystkie kon guracje powrócą do ustawień domyślnych. 6.7.2 Uaktualnianie oprogramowania Kliknij “System”...
  • Page 98 2) Kliknij przycisk “Browse” w celu wybrania pliku do ściągnięcia. www.modecom.eu...
  • Page 99: Logi Systemu

    3) Kliknij przycisk „Upgrade” w celu uaktualnienia oprogramowania systemowego. 4) Po uaktualnieniu Router uruchomi się automatycznie. 5) Prosimy o sprawdzenie wersji oprogramowania. Uwaga: Faza uaktualniania trwa około 60 sekund. Podczas procesu uaktualniania prosimy o nie wyłączanie zasilania. W przeciwnym wypadku może dojść do uszkodzenia routera. 6.7.3 System log [Logi systemu] Kliknij “System”...
  • Page 100: Pozostała Kon Guracja

    6.7.4 Misc. [Dodatki] Kliknij „System” ->”Misc. ” , jak poniżej: www.modecom.eu...
  • Page 101 • Setup Hostname: Skon guruj nazwę Routera przedstawianą w raportach wysyłanych do skrzynki mailowej administratora. • Con g Mgmt /Restart: Con g Bakup: Umożliwia Użytkownikowi zrobienie kopii zapasowej wszystkich kon guracji. Con g Restore: Przywraca poprzednią kon gurację routera. Restore Default: Przywraca domyślną kon gurację producenta obejmującą: Domyślny użytkownik: Blank Domyślny adres IP: 192.168.0.1 Domyślna podmaska sieci: 255.255.255.0...
  • Page 102: Qos

    6.8 QoS 6.8.1 Podstawowa instalacja Kliknij “QoS” ->“Basic Setup”, jak poniżej: Funkcja: Powyższa strona pomaga Użytkownikowi zobaczyć stan podstawowych Qos, dostępu do Internetu oraz prędkości szerokopasmowej. Metoda instalacji: Uruchom Qos, skon guruj dostęp do Internetu i prędkość szerokopasmową przepustowości. Określ poziom przepustowości w aplikacji Internetowej I kliknij “Apply ”.
  • Page 103: Qos Ip

    6.8.2 IP QoS Kliknij “QoS” ->“IP QoS” , jak poniżej: Funkcja: IP Qos umożliwiają Użytkownikowi kontrolowanie prędkości przesyłania i ściągania pomiędzy maksimum i mi- nimum na komputerze o określonym adresie IP. Metoda instalacji: Wpisz określony adres IP w kolumnie, wybierz tryb działania (maximum Limit /Minimum Guarantee), a na- stępnie wpisz wartość...
  • Page 104: Qos Programu Aplikacji

    6.8.3 QoS programu aplikacji Kliknij “QoS” ->“Application QoS” jak pokazano poniżej: Funkcja: QoS aplikacji będzie określone pomiędzy wartościami maksimum i minumum. Metoda instalacji: Wybierz żądaną aplikację, tryb działania (maximum Limit /Minimum Guarantee), określ przepustowość i klik- nij “Apply”. Jeżeli chcesz usunąć bieżącą kon gurację, wybierz kolumnę, która ma zostać usunięta i kIiknij “Apply”. Uwagi: 1.
  • Page 105: Qos Portów

    6.8.4 Port QoS Kliknij “QoS” ->“Port QoS” jak pokazano poniżej: Funkcja: Przepustowość QoS na porcie szerokopasmowym będzie określona pomiędzy maksimum i minimum. Metoda instalacji: Określ port, tryb działania (maximum Limit /Minimum Guarantee), wartość przepustowości a następnie klik- nij “Apply”. Jeżeli chcesz usunąć bieżącą kon gurację, wybierz kolumnę, która ma zostać usunięta i kIiknij “Apply”. Uwagi: 1.
  • Page 106: Nat (Translacja Adresów)

    6.9 NAT 6.9.1 Aplikacje Kliknij „NAT” ->”Applications”, jak poniżej: www.modecom.eu...
  • Page 107 Niektóre programy takie jak sieciowe gry internetowe, Video meeting, telefon sieciowy itd. wymagają więcej połączeń. W związku z Firewallem niektóre programy mogą współpracować z prostymi Routerami NAT. Lecz “Applications” umożliwiają poprawne działanie tych programów z Routerem NAT. Funkcja: Strona ta dotyczy wyłącznie specjalnych aplikacji, które nie działają poprawnie z Firewallem lub serwerem Proxy.
  • Page 108: Serwer Wewnętrzny

    6.9.2 Internal Server [Serwer wewnętrzny] Kliknij „NAT“ ->“Internal Server“, jak poniżej: www.modecom.eu...
  • Page 109 W związku z tym, że w Routerze istnieje funkcja Firewall, jeżeli komputery w sieci WAN próbują uzyskać dostęp do serwerów LAN za pomocą Routera MC-419 MIMO, przy kon guracji domyślnej zapora rewall nie zezwoli na dostęp. Pojawia się więc kon ikt – w tym samym czasie Router ma chronić komputery w LAN przed WAN, a z drugiej strony musi zezwalać...
  • Page 110: Transfer Portu

    DMZ a zewnętrznym Internetem. Jeśli korzystasz z nowej aplika- cji sieciowej a Router MC-419 MIMO nie może przekazać pakietu danych bez znajomości portu dla aplikacji, możesz wtedy ustawić wszystkie porty DMZ tak, aby były dostępne. Po uruchomieniu usługi DMZ ochrona za- pory rewall dla tego komputera nie będzie prawidłowa.
  • Page 111: Wyzwalanie Portu

    Internal Port Range: Zasięg wewnętrznego portu komputera. Uwaga: 1. Jeżeli chcesz zapisać wszystkie wartości po wyłączeniu Routera MC-419 MIMO lub po jego restarcie klik- nij przycisk “Save” znajdujący się po prawej stronie nad bieżącymi wartościami. 2. Jeżeli korzystasz z “Port Forwarding”, zalecamy abyś używał funkcji “Reserving IP” lub statycznego adre- su IP w komputerze klienta w celu łatwiejszego zarządzania.
  • Page 112: Nat Wł./Wył

    Funkcja: Jeżeli program podłączony jest z punktów forwardowych, wszystkie porty trigger będą otwarte na połącze- nia. Metoda instalacji: Wpisz opis funkcji ustalanej na porcie trigger, ustal protokół oraz zasięg portu trigger. Następnie ustal proto- kół oraz zasięg portu forward. Kliknij przycisk “Add” i dodaj regułę. Jeżeli chcesz usunąć bieżącą regułę, kliknij przycisk “Del”.
  • Page 113: Kon Guracja Zaawansowana

    6.10 Instalacja zaawansowana 6.10.1 Firewall Kliknij „Advanced” ->”Firewall”, jak poniżej:...
  • Page 114 Funkcja: Blokowanie Dos: lista blokowania przed wszystkimi atakami, wszystkie wartości domyślne wyżej wymienio- nych opcji włączone na ON. Blocking ICMP (ping) from Internet: Aby zainstalować pakiet Ping z Internetu, na który Router nie odpowia- da. Celem jest tu ochrona przed atakiem fali uderzeniowej oraz innymi próbami hakerskimi. Blocking ICMP (ping) from LAN to Internet: Aby zainstalować...
  • Page 115: Ddns

    6.10.2 DDNS Kliknij “Advanced”->”DDNS” jak poniżej: Przy połączeniach Internetowych takich jak ADSL, czy połączeniu za pomocą modemu kablowego zazwyczaj dostawca usług internetowych przypisuje dynamiczny adres IP. Serwis Dynamic domain name service to me- toda utrzymywania nazwy domeny w połączeniu z dynamicznym adresem IP otrzymanym od dostawcy usług internetowych.
  • Page 116: Zdalne Budzenie

    User ID: Aktualne ID, które się otrzymuje od dostawcy DDNS. Password: Aktualne hasło, które się otrzymuje od dostawcy DDNS. Host Name: Aktualna nazwa domeny od dostawcy internetowego. 6.10.3 Zdalne budzenie Kliknij “Advanced ”->”WOL”: Funkcja Funkcja ta pozwala na skorzystanie z sygnału budzenia komputera z sieci LAN lub zdalnego urządzenia w celu połączenia z wewnętrzną...
  • Page 117: Filtrowanie Url

    6.10.4 Filtr URL Kliknij “Advanced ”->”URL Filter” jak poniżej: Funkcja Aby kontrolować stacje internetowe, do których komputery w sieci LAN mają dostęp możesz użyć funkcji “URL Filter” przypisując adres IP lub MAC, aby zaznaczyć, czy do stacji tej ma być dostęp, czy nie. Metoda instalacji 1.
  • Page 118: Zdalne Zarządzanie

    Uwaga: 1. Jeżeli chcesz zapisać wszystkie wartości po wyłączeniu Routera MC-419 MIMO lub po jego restarcie klik- nij przycisk “Save” znajdujący się po prawej stronie nad bieżącymi wartościami. 2. Jeśli korzystasz z ltra “URL Filter”, zalecamy zastosowanie funkcji “Reserving IP” lub statycznego adre- su IP w komputerze klienta aby łatwiej nim można było zarządzać.
  • Page 119: Zarządzanie Czasem

    Strona ta ma na celu ustawienie zdalnego zarządzania portami Routera MC-419 MIMO oraz WEB. Po uruchomie- niu Remote Management, Użytkownicy mogą zdalnie zarządzać Routerem poprzez stronę “http://WAN port IP address: Your setup Port (between is colon)”; Jeżeli chcesz rozpocząć zdalne zarządzanie ustal “Management port”...
  • Page 120: Vpn

    5. Jeżeli chcesz usunąć obecną regułę kliknij przycisk “Delete”. Days To Block: Dni, które chcesz ograniczyć. Od “Monday” [poniedziałek] do “Sunday” [niedziela] lub “Everyday” [codziennie]. Time Of Day To Block: Czas, jaki chcesz ograniczyć. “24 Hours” [24 godziny] lub “All Day” [cały dzień]. Address To Block: Komputery, którym chcesz ograniczyć...
  • Page 121: Załącznik A. Specy Kacja Kabla Utp

    Funkcja Serwer bezprzewodowego routera VPN pozwala na wejście 5 Użytkowników w tym samym czasie. Metoda instalacji VPN (PPTP) setup: Zaznacz przycisk Apply, aby otworzyć serwer VPN. VPN (PPTP) account: Wpisz konto klienta VPN oraz hasło, aby wejść do konta adresu IP, następnie naciśnij przy- cisk Add.
