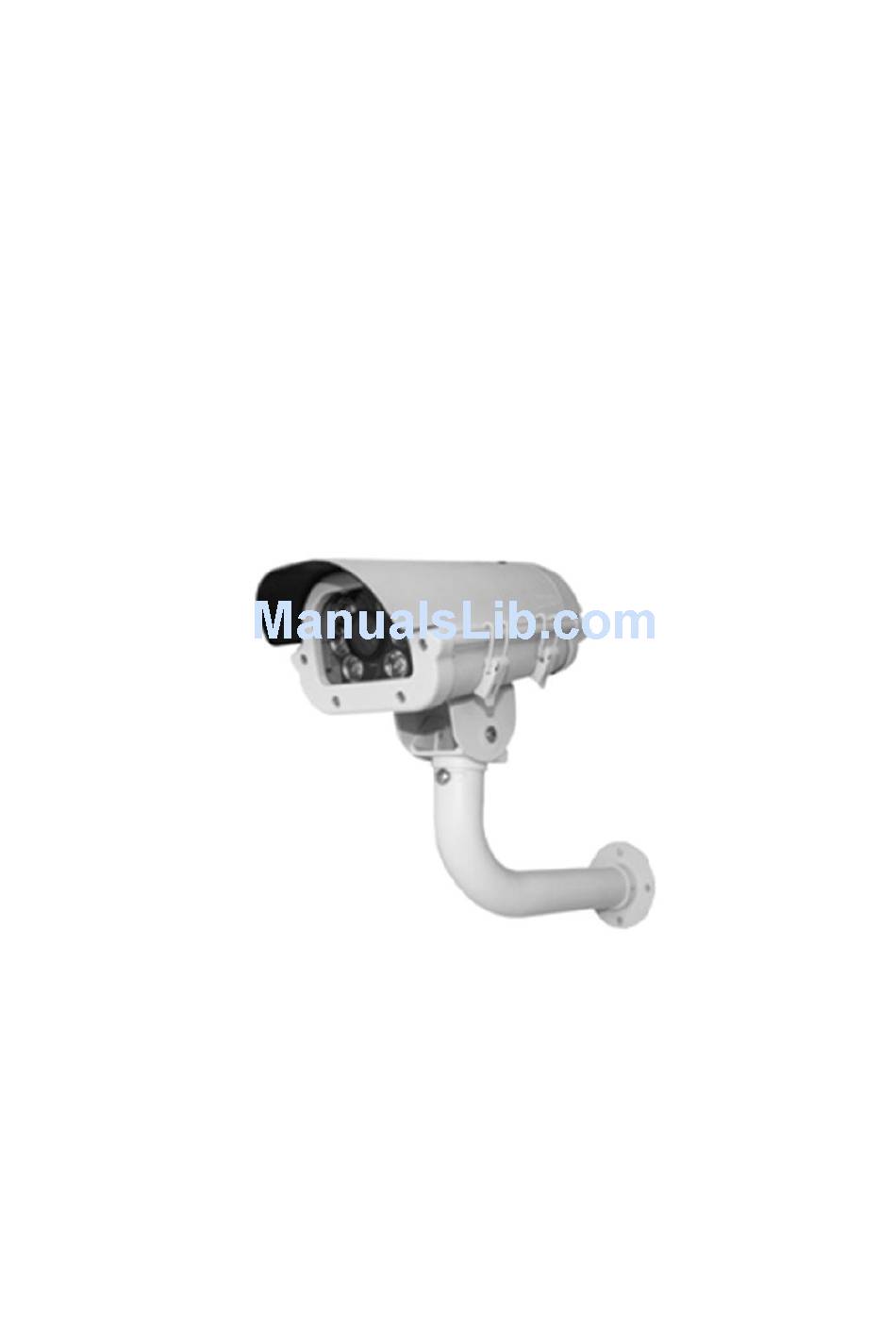

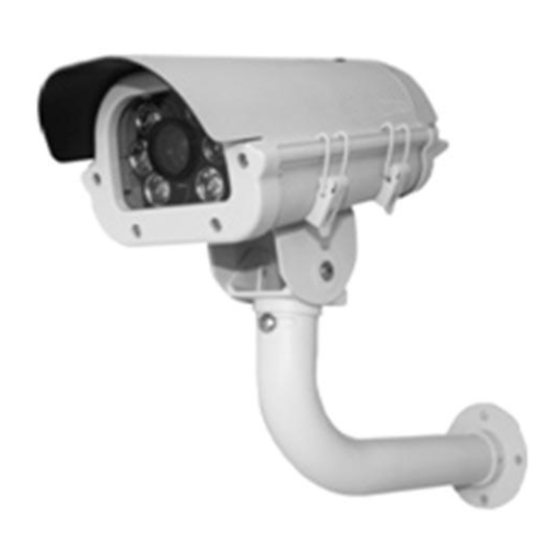

- Page 1 600TVL IR LED Car License Plate Capture Camera 600 线红外可调拍车牌摄像机 MS-7800 使用手册 警告：安装和使用本产品前请仔细阅读本手册 Warning：Please read this manual carefully before installation and use!
-
Page 3: Table Of Contents
目 录 一、安全提示 ： ....................4 二、注意事项 ： ....................4 三、产品特性 ： ....................4 四、功能简介 ： ....................5 五、产品使用 ： ....................6 六、产品外观尺寸 ： .................... 7 七、菜单操作 ： ....................8 八、产品参数 ： ....................10 1、SAFETY TIPS ： ....................11 2、POINTS FOR ATTENTION ： ................11 3、CHARACTERISTICS ：... -
Page 4: 一、安全提示
一、安全提示 ： 产品必须由有专用经验人员使用安装！ 非专业人员请勿打开本机器！ 二、注意事项 ： 请按照本手册说明安装使用。 切勿带电安装操作，以免造成产品损坏。 请不要自行拆卸及改装摄像机。 请按照本手册连接图进行连接使用本产品。 请在规定的电源电压、湿度、温度范围内使用本产品。 避免将摄像机对准强光或日光。 本说明手册的最终解释权归本产品生产厂家。 三、产品特性 ： 本产品是 600TVL 高清晰、全功能、室外防水型红外可调拍车牌摄像机，内置红外灯辅助照明，亮度 可调设计。摄像机内部带中英文 OSD 菜单控制，可支持 RS485 远程调用摄像机菜单及亮度调整，且亮度 值设置完成后可永久保存。使用更方便，特性如下： 1/3” SONY SUPER HAD CCD 高解析度 600TV Lines DC12V 电源 OSD 菜单，可通过... -
Page 5: 四、功能简介
DC12V：电源输入接口； 四、功能简介 ： RS485 输入端口 视频输出端口 报警输出端口： 需将摄像机移动报警功能设置为开时有 效，具体见菜单 MOTION 设置项； OSD 菜单控制 R38 光敏调节器 ID 拨码 外接线插座 图 1：摄像机线缆连接示意图 图 2：摄像机镜头调整体示意图， 1. 将锁扣扳开，请在摄像机安装完毕及镜头对焦准确之后将防护罩扣上并将锁扣卡紧（可使用 螺丝将锁扣锁紧固定避免非专业人员擅自打开外罩） 2. 镜头 FOCUS 聚焦操作拨杆，请在对准焦距后将拨杆旋紧，注意感觉到有阻力时即可 3. 镜头 ZOOM 变焦操作拨杆，请在对准焦距后将拨杆旋紧，注意感觉到有阻力时即可... -
Page 6: 五、产品使用
五、产品使用 ： CAMERA MONITOR RS485 控制线缆 KEYBOARD 摄像机 键盘 RS485A RS485+ RS485B RS485- 键盘、摄像机连接顺序 协议 摄像机可支持 PELCO-D 协议，请在摄像机与键盘第一次通信时，随意设 置键盘发出一条指令，以便摄像机判断当前键盘所设定的协议标准。 地址 摄像机背部拨码开关设定， 地址为 0-127 号可设定， 请在设定完地址后， 将摄像机电源断开重新接通一次。 调用或退出 OSD 菜单 Call+64+Enter Call+95+Enter Call+99+Enter Call+100+Enter OSD 菜单上 键盘操纵杆上 OSD 菜单下 键盘操纵杆下 OSD 菜单左 键盘操纵杆左... -
Page 7: 六、产品外观尺寸
六、产品外观尺寸 ： 外观尺寸 单位：mm... -
Page 8: 七、菜单操作
七、菜单操作 ： 鏡頭模式 電子快門 亮度值 0~20 防閃爍 關、開 自動光圈 光圈值 0~20 防閃爍 關、開 快門速度 1/60,1/250,1/700,1/1K,1/1600,1/2500,1/5K,1/7K,1/10K,1/30K,1/60K，1/120K 白平衡模式 自動模式 手動模式 紅色 0~160 藍色 0~160 鎖定模式 自動增益 開 增益值 0~20 關 日/夜模式 全彩 黑白 色度訊號 關、開 外部控制 自動 延遲時間 1~15 圖像設定 超背光補償 關、低、中、高 數位降噪... - Page 9 左 4~191 右 4~191 初始化 返回 色度調整 0~20 0~20 初始化 返回 一般設定 地址 0~127 顯示 關、開 字元 關 開 上、下、左、右 語言 英文、中文 同步方式 內同步、外同步 通信協議 PELCO-D 串口傳輸速率 2400/4800/9600/57600 初始化 返回 初始化 退出...
-
Page 10: 八、产品参数
八、产品参数 ： NTSC 型号 传感器 1/3" SONY Super HAD CCD 像素 768（H）x 494（V） 752（H）x 582（V） 扫描方式 2:1 隔行 同步方式 内同步 行扫描频率 15.734kHz 15.625kHz 场扫描频率 59.94Hz 50.00Hz 分辨率 600TV Lines(彩色)/650TV Lines(黑白,信号增强) 视频输出 1.0Vp-p/75Ω 视频 信噪比 54dBMin.( AGC Correct OFF) 0.1 Lux at F1.2 (彩色模式) 最低照度... -
Page 11: Safety Tips
1、SAFETY TIPS ： Installation must be operated by qualified professionals！ Laypeople are forbidden to open this camera! 2、POINTS FOR ATTENTION ： Keep the camera away from damp or rainy places, and install strictly as per the manual. To avoid damage, please do not operate with power on. Please do not disassemble or make modification on the camera without permission. -
Page 12: Function
4、FUNCTION ： DC12V：Power Supply Input Interface； RS485： RS485 Input Interface； Video Output Port； I/O Control Interface： OSD Control: R38 is used as light sensitivity regulator Similarly Camera Address can be set between 0-127 Terminals definitions FIGURE1：Camera Rear Panel FIGURE 2：OVERVIEW， 1.Unfasten the latch, then cover the peotective cover and fasten the latch after the camera installation and lens' focusing finished(It's recommended to fasten the latch by screw in order to avoid unproressional disassembly on housing) -
Page 13: Usage
5、USAGE ： CAMERA MONITOR RS485 CONTROL CABLE KEYBOARD CAMERA KEYBOARD RS485A RS485+ RS485B RS485- CONNECTION ORDER OF KEYBOARD AND CAMERA The camera can automatically identify the PELCO-D Protocol and PROTOCOL 2400/9600 baud rate，let the keyboard give an order at its first communication between the camera and keyboard, in order to identify current protocol of keyboard. -
Page 14: Menu Operation
6、MENU OPERATION ： LENS BRIGHTNESS 0~20 OFF/ON DC LEVEL 0~20 OFF/ON SHUTTER 1/60,1/250,1/700,1/1K,1/1600,1/2500, 1/5K,1/7K,1/10K,1/30K,1/60K,1/120K WHITE BAL MANUAL 0~160 BLUE 0~160 PUSH LEVEL 0~20 DAY/NIGHT COLOR BURST OFF/ON AUTO DWELL TIME 1~15 IMAGE ADJ SBLC OFF/LOW/MIDDLE/HIGH OFF/LOW/MIDDLE/HIGH SHARPNESS LEVEL 0~20 H.MIRROR OFF/ON MOTION AREA... - Page 15 BOTOM 8~126 LEFT 4~191 RIGHT 4~191 INITIAL RETURN MASK AREA DISPLAY ON/OFF SENSITIVITY 1~24 8~126 BOTOM 8~126 LEFT 4~191 RIGHT 4~191 INITIAL RETURN COLOR GAIN 0~20 0~20 INITIAL RETURN GENERAL CAM ID 0~127 ID DISPLAY OFF/ON CAM TITLE UP/DN,LE/RI LANGUAGE ENG,CHN SYNC PROTOCOL...
-
Page 16: Parameters
7、PARAMETERS ： Model NTSC 1/3 “ SONY Super HAD CCD Sensor Pixel 768（H）x 494（V） 752（H）x 582（V） Scanning 2:1Intelace Sync. Mode Internal Horizontal Frequency 15.734kHz 15.625 kHz Vertical Frequency 59.94Hz 50.00 Hz Resolution Color：600TV Lines/650TV Lines（B/W，Signal Enhancement） 1.0Vp-p/75Ω Video，0.714Vp-p Composite， 0.286Vp-p Video Output Burst Level 0.286Vp-p... -
Page 17: Id Dip Code Setting
8、ID DIP CODE SETTING ：...
