SKYTRONIC 351.149 Quick Manual

With pan/tilt and sd recording

Hide thumbs

Table of Contents

Available languages

Quick Links

351.149

IP Camera with Pan/Tilt and

SD recording

Quickguide

UK‐NL‐DE

Table of Contents

Need help?

Do you have a question about the 351.149 and is the answer not in the manual?

Questions and answers

Summary of Contents for SKYTRONIC 351.149

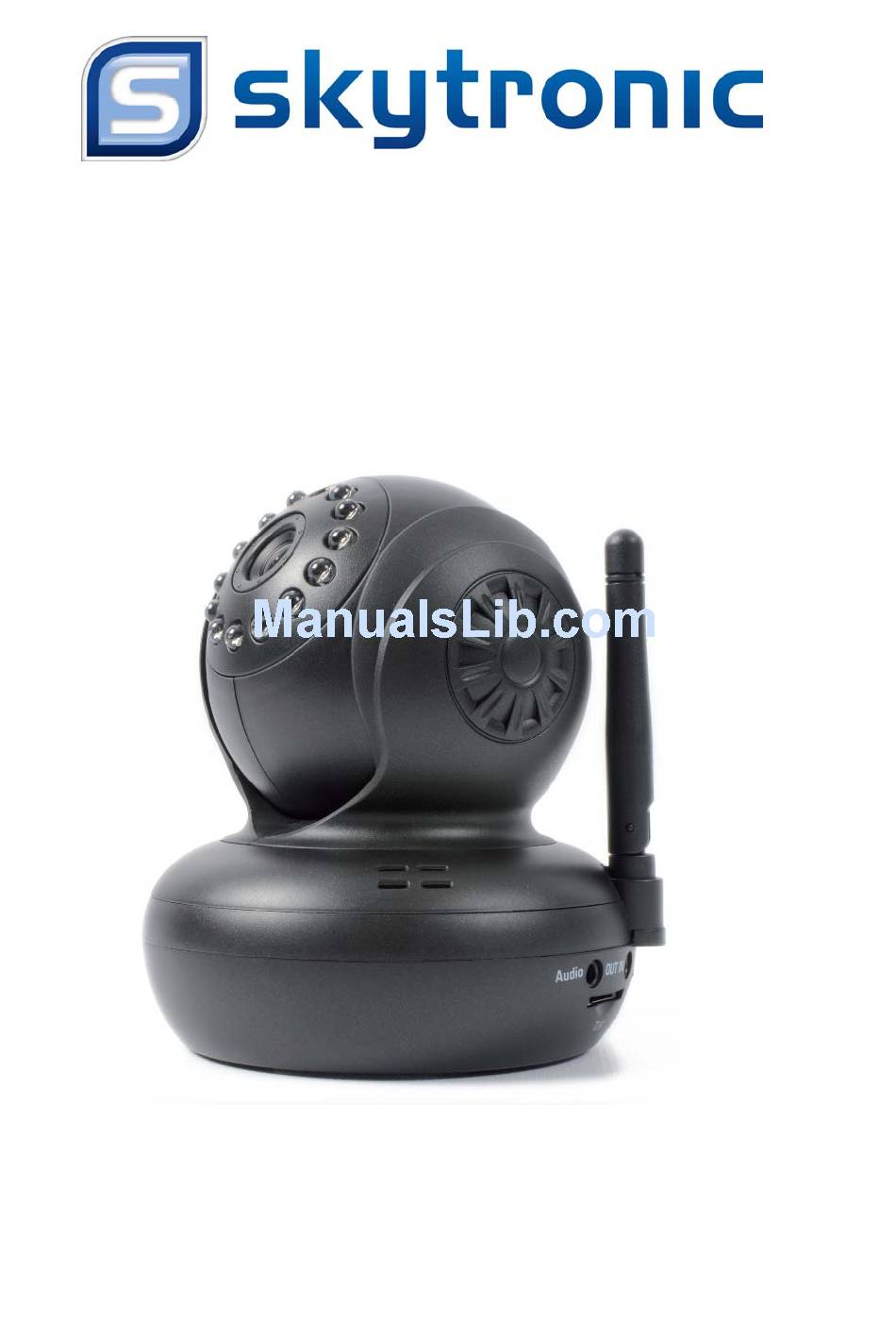

Page 1 351.149 IP Camera with Pan/Tilt and SD recording Quickguide UK‐NL‐DE ...
Page 2 IMPORTANT SAFETY INSTRUCTIONS 1) Read these instructions, 2) Keep these instructions, 3) Heed all warnings, 4) Follow all instructions. 5) Do not use this aparatus near water, 6) Clean only with dry cloth. 7) Do not block any ventilation openings. Install in accordance with the manufacturer's instructions. 8) Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
Page 3 Sicherheit DE : Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Treffen Sie stets alle Sicherheits‐vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf. Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können. - Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile - Das Gerät enthält unter Spannung stehende Teile.
Page 4: Packing List
Packing List ●IP Camera X1 ●DC Power Supply X1 ●CD X1 ●Certificate of Quality X1 ●Warranty Card X1 ●Mounting bracket X1 ●Mounting screw X1 Key Features 1.300k Pixel Lens 2.Free P2P 3.Support 9 screens viewing by IE Browser 4.Remote viewing by Mobile 5.Support pan/tilt, wifi, night vision functions ...
Page 5 The method of the camera connection: ...
Page 6: Step 2: Software Installation
Step 2: Software Installation Insert the small CD to your computer CD driver, open the CD, install the following software: 1. ActiveX: Click “oPlayer”—“Next”—“Install”—“Finish”. (This is just a plugin.) 2. Search Tool: Open the CD, click ,the search tool will run automatically.( No need to install.
Page 7 Indicates the camera IP address information. Confirm that your camera “ Subnet M ask” , “ Gateway” , “ DNS Server” a r e the same with your computer’s. If not, try to modify it. You can change it manually. When you finished , click “Apply”. Click , it can help you configure an usable IP address automatically.
Page 8: Step 4: Wireless Lan Settings
Note: 1)If you use IE browser, please choose the first sign-in mode (ActiveX Mode) to login. If you use other browsers, such as Firefox, Safari of Google Chrome, you should choose the second sign-in mode (Server Push Mode).Don’t choose the wrong mode, or you will not see the video. On the other hand, using Server Push Mode, you lose functions like Recording, 2-way audio, IR control.
Page 9 You are able to select the camera by clicking on the info in the pitch below. You will get the following picture. Double click on the same info again will start the browser. In this example Google Chrome. Fill in the username “admin” , do not fill in the Password and press Log‐in. Select the correct browser ( in this case “chrome”) Start the application and you’ll see the below shown info. Click “ ” the lower right.(settings) ...
Page 10 Click right on the Wireless Lan Settings. Thereafter press the “scan button”. You will see now ( if available) the wifi network. Select your network and enter your password in “share key”. Then click ”submit”. Then gently remove the network cable from the IP camera and close the browser. Start the searchtool again. Repeat the first 5 steps. ...
Page 11: Step 5: Ddns Service Settings
Step 5: DDNS Service Settings 1).Click , go to “DDNS Service Settings”. 2).Choose the DDNS server , input the DDNS user and password. 3).Submit, refresh, then DDNS status will show “DDNS Succeed”. Thus the remote address is http://demo.p2pipc.com To make it work, you have to do port Forwarding In your router .
Page 12: Step 7: Record & Capture Path
The informations need fill out as follows: Sender:Fill out your email Receiver: Fill out your email or others email SMTP user:Fill out your email username SMTP password: Fill out your email password Note: This function works when the ip camera access network .When you use Gmail, the port should be 465, SSL should be TLS.
Page 13: Step 8: Record Schedule
Step 8: Record Schedule For JW0005 with SD card recording function This sector is for settings. When the SD card has been inserted, it will show the capacity SD card recording of the card. But at first, you need to format it. It include: Record coverage, Record time, Timer recording. The settings are like following: Record coverage: Delete old files when the SD card is nearly full.
Page 14 Step 9: Install PC Client and Mobile App For PC, install the progam in the CD, add the cameras in. For Android, copy the app “E-view” to the phone, install it. For iPhone, iPad, go to App Store, search to download “e-View”. 1.Why does my computer or security software say the software is dangerous and it is a virus? The wizard will detect device in oyur network, and it seems like a virus.
Page 15: Learn More
Remove the protective film on the lens and rotate the lens of the camera to get a clear image. 8.Why doesn’t the camera pan/tilt properly? Maybe the camera is stuck.Please rotate its head manually to fix it. 9.Why does the camera always drop wireless connection? Please tighten the antenna of the camera.Make sure it is not far away from the router and there is no big barrier between the camera and the router.
Page 16: Inhoud Verpakking
Inhoud verpakking ●IP Camera X1 ●DC Adapter X1 ●CD X1 ●Certificaat X1 ●Garantiekaart X1 ●Montage beugel X1 ●Montage schroef X1 Kenmerken 1.300k Pixel Lens 2.Free P2P 3.Ondersteunt 9 schermen via IE Browser 4.Op afstand bekijken via uw mobiel 5.Ondersteunt pan/tilt-, wifi-, nachtvisie -functie ...
Page 17 Camera aansluiting: ...
Page 18 Stap 2: Software Installatie Plaats de CD in uw computer, open de CD, installeer de volgende software: 1. ActiveX: Klik “oPlayer”—“Next”—“Install”—“Finish”. (Dit is een plugin.) 2. Search Tool: Open de CD, klik , Search tool start automatisch.( Niet installeren. U kunt de software kopiëren naar uw desktop/bureaublad.) Iedere camera heeft een IP adres, vast of dynamisch.
Page 19 Attentie: Laat het computer IP adres zien. Lijst laat de camera’s zien die beschikbaar zijn in LAN. Vermeldt de camera IP adres-informatie. Controleer of uw camera “ Subnet M ask” , “ Gateway” , “ DNS Server” o v e r e e n k o m e n m e t d i e v a n u w computer.
Page 20 Als u IE browser gebruikt, kies (ActiveX Mode) om in te loggen. Als u andere browsers gebruikt, zoals Firefox, Safari of NB: 1) Google Chrome, kies (Server Push Mode). Kies geen andere mode, anders kunt u de video niet gebruiken. Bij gebruik van Server Push Mode kunnen functies als Recording, 2-way audio, IR control verloren gaan.
Page 21 Door dubbel te klikken op de zelfde info start de browser op. In dit voorbeeld de Google Chrome. Vul hier de gebruiksnaam : “admin” in, laat het Wachtwoord veld leeg en druk op inloggen. Selecteer de juiste browser (in dit geval dus chrome) Vervolgens start de applicatie op en ziet u het onderstaande. Klik op de “ ” knop rechts onder.(settings) Klik hier aan de rechterzijde op de Wireless Lan Settings. ...
Page 22 Druk vervolgens op de “scan button”. U krijgt dan wanneer aanwezig, het wifi netwerk te zien. Selecteer uw netwerk en vul bij de share key, uw paswoord in. Druk vervolgens op ”submit”. Verwijder nu de netwerk kabel uit de IP‐camera en sluit de browser af. Start opnieuw de searchtool op. Herhaal de eerste 5 stappen. ...
Page 23 Stap 5: DDNS Service Instellingen 1). Klik , ga naar “DDNS Service Settings”. 2). Kies de DDNS server, geef DDNS gebruikersnaam en password in. 3). Klik Submit, refresh, de DDNS status geeft “DDNS Succeed” weer. Het remote adres is http://demo.p2pipc.com .
Page 24 De volgende informatie is van belang: Sender: Vul uw emailadres in Receiver: Vul uw emailadres in en/of die van een ander SMTP user: Vul uw email gebruikersnaam in SMTP password: Vul uw email passwoord in NB: De functie werkt als de ip camera toegang heeft tot het netwerk . Als u Gmail gebruikt moet u poort 465 ingeven, SSL is TLS.
Page 25 Stap 8: Record Schema Voor JW0005 met SD kaart opname functie settings. Als de SD kaart is ingebracht verschijnt de capaciteit. Eerst dient u deze te SD card recording formatteren. Het omvat: Record coverage, Record time, Timer recording. Zie hieronder: Record coverage: Verwijder oude files wanneer de kaart bijna vol is.
Page 26 Stap 9: Installeer PC Client en Mobile App Voor PC, installeer van de CD, voeg de camera’s toe. Voor Android, kopiëer de app “E-view” naar uw mobiel, installeer het. Voor iPhone, iPad, ga naar App Store, zoek om “e-View” te downloaden. 1.Waarom zegt mijn computer of scanner dat de software onveilig is en het een virus betreft? De wizard detecteert een apparaat in uw netwerk en denkt dat het een virus is.
Page 27 Verwijder de film op de lens en draai aan de lens om het beeld scherp te krijgen. 8.Waarom beweegt de camera niet goed heen en weer (pan/tilt)? De camera kan vast zitten. Draai even voorzichtig aan de kop. 9.Slechte draadloze verbinding? Bevestig de antenne correct op de camera.
Page 28 Lieferumfang ● IP-Kamera X1 ● DC-Adapter X1 ● CD X1 ● Zertifikat X1 ● Garantiekarte X1 ● Montagebuegel X1 ● Befestigungsschraube X1 Eigenschaften 1. 300k Pixel Objektiv 2. Free P2P 3. Unterstütz 9 Bildschirme via IE Browser 4. Remote viewing (aus der Entfernung) über Ihr Mobil 5.
Page 29 Kamera-Anschluss: ...
Page 30 Stufe 2 Software Installation Legen Sie die CD in Ihren Computer, öffnen Sie die CD, installieren Sie die folgende Software: 1. ActiveX: Klicken Sie “oPlayer”—“Next”—“Install”—“Finish”. (Plugin.) 2. Search Tool: CD öffnen, klicken Sie , Search Tool startet automatisch.( Nicht installieren.
Page 31 Achtung: Zeigt die IP Adresse des Komputers an. Liste zeigt die Kameras an, die in LAN verfügbar sind. Zeigt die Information an ueber IP Adressen der Kamera Prüfen Sie ob “ Subnet M ask” , “ Gateway” , “ DNS Server” I h r e r K a m e r a s ü b e r e i n s t i m m e n m i t d e r I n f o I h r e s K omputers.
Page 32 Wenn Sie den IE-Browser verwenden, wählen Sie (ActiveX-Modus), um sich anzumelden. Wenn Sie anderen Hinweis: 1) Browser wie Firefox, Safari oder Google Chrome verwenden, wählen Sie (Server-Push-Modus). Wählen Sie keinen anderen Modus, sonst können Sie das Video nicht benutzen. Bei der Verwendung von Server-Push-Modus können Funktionen wie Aufnahme, 2-Wege-Audio-, IR-Steuerung verloren gehen.
Page 33 In diesem Beispiel Google Chrome. Geben Sie hier Benutzername “admin” ein, bitte das Passwort nicht eingeben und drücken Sie “Log‐in” . Wählen Sie den entsprechenden Browser (in diesem Fall Chrome) Dann starten Sie die Application und folgendes wird gezeigt.. Klicken Sie “ ” rechts unten.(settings) Klicken Sie rechts die Wireless Lan Settings. ...
Page 34 Drücken Sie dann die “scan button”. Wenn vorhanden wird das Wifi Netzwerk gezeigt. Wählen Sie Ihr Netzwerk und geben Sie in “share key” Ihr Passwort ein. Drücken Sie dann ”submit”. Danach entfernen Sie vorsichtig das Netzwerkkabel von der IP‐Kamera, und schließen Sie den Browser. Starten Sie erneut “Searchtool”. Wiederholen Sie die ersten 5 Stufen. ...
Page 35 Stufe 5: DDNS Service Einstellungen 1). Klicken Sie , gehen Sie zu “DDNS Service Settings”. 2). Wählen Sie DDNS Server, geben Sie DDNS Benutzername und Passwort ein. 3). Klicken Sie Submit, Refresh, und der DDNS Status zeigt “DDNS Succeed” an. Die Remote Adresse ist http://demo.p2pipc.com .
Page 36 Die folgende Information ist wichtig : Sender: Geben Sie Ihre Emailadresse ein Receiver: Geben Sie Ihre Emailadresse ein oder die eines anderen SMTP user: Geben Sie Ihr Email Benutzername ein SMTP password: Geben Sie Ihr Email passwort ein Hinweis: Die Funktion funktioniert wenn die IP Kamera Zugang hat zum Netzwerk . Wenn Sie Gmail verwenden sollten Sie Port 465 eingeben, SSL ist TLS.
Page 37 Stufe 8: Record Programm Für JW0005 mit SD karte Aufnahme Funktion settings. Wenn die SD Karte eingelegt wurde erscheint die Kapazität. Zuerst sollten Sie diese SD Karte recording formatieren. Es enthält: Record coverage, Record time, Timer recording. Siehe hierunten: Record coverage: Entfernen Sie die alten Files bei voller Karte.
Page 38 Stufe 9: Installieren PC Client und Mobile App i.B.a. PC, installieren Sie der CD, fügen Sie die Kameras hinzu. i.B.a. Android, kopieren Sie die App “E-view” zu Ihrem Handy und installieren Sie die App. i.B.a. iPhone, iPad, gehen Sie zu App Store, finden Sie um “e-View”...
Page 39 7.Warum ist das Bild unscharf? Entfernen Sie den Film auf der Linse und drehen Sie das Objektiv, um den Fokus zu bekommen. 8.Warum bewegt sich die Kamera nicht hin und her (Pan/Tilt)? Die Kamera bleibt stecken. Drehen Sie vorsichtig den Kopf. 9.Schlechte Funkverbindung? Befestigen Sie die Kamera-antenne richtig.
Page 40: Ce - R&Tte Declaration Of Conformity
Tel : 0031546589299 Fax : 0031546589298 The Netherlands Product number: 351.149 Product Description: Skytronic IP Camera WiFi (2.4GHz) Regulatory Requirement: EN 60950 EN 55022 EN 55024 EN 301489 EN 300440 The product meets the requirements stated in the above mentioned Standards.
