Summary of Contents for UnicalAir MDUN 10H

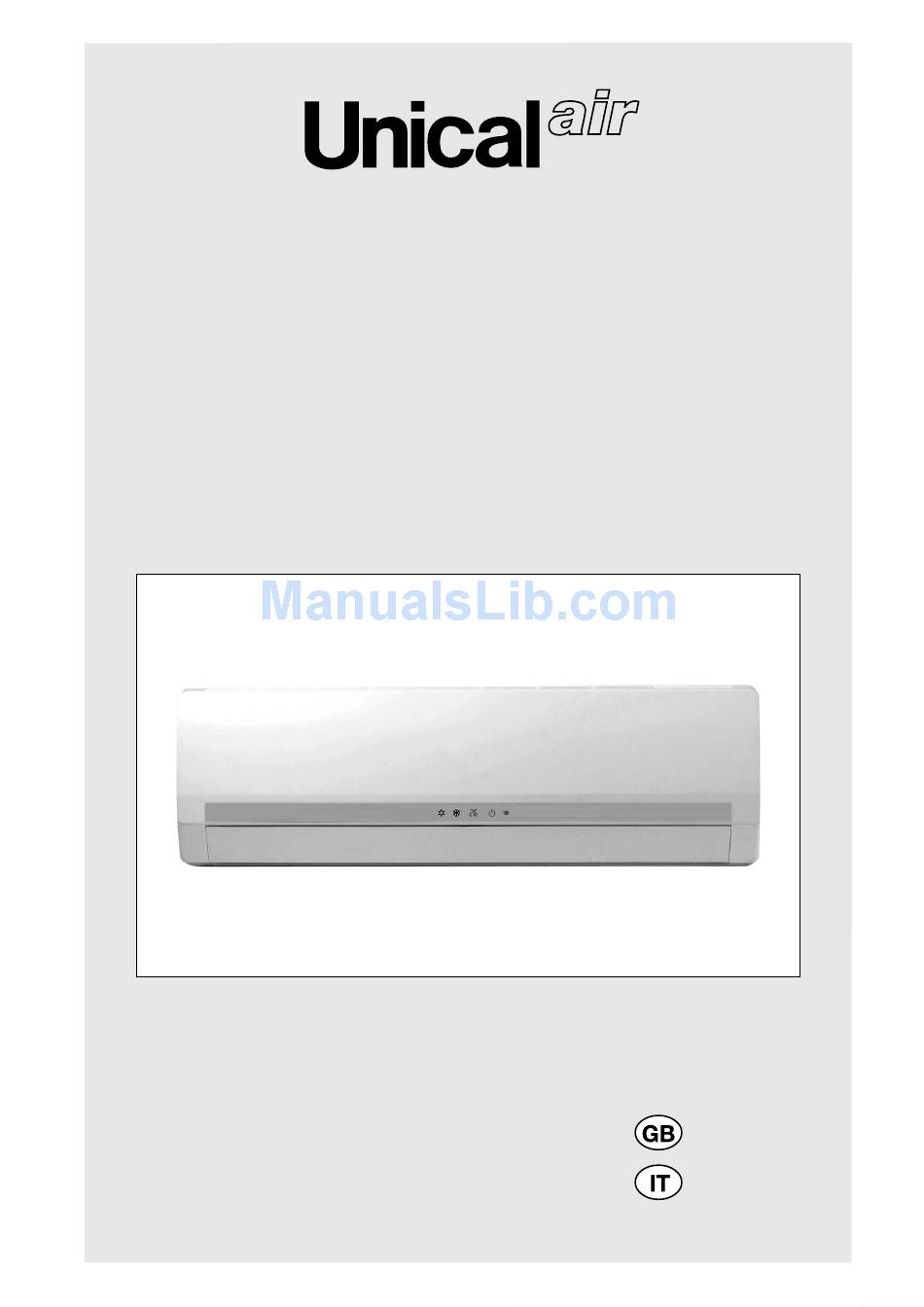

- Page 1 MDUN 10H - MDUN 13H MDUN 18H - MDUN 24H INVERTER SPLIT AIR CONDITIONER CLIMATIZZATORI D’ARIA A PARETE INVERTER INSTALLATION MANUAL MANUALE DI INSTALLAZIONE...
-
Page 2: Installation Accessories
INSTALLATION MANUAL wall type air conditioners inverter THIS MANUAL IS FOR QUALIFIED STAFF ONLY FOR THE AIR CONDITIONER TO OPERATE SATISFACTORILY, INSTALL IT AS OUTLINED IN THIS MANUAL BE CAREFUL NOT TO SCRATCH THE AIR CONDITIONER UNITS WHEN HANDLING THEM. CONNECT THE INDOOR UNIT AND THE OUTDOOR UNIT WITH PROPER CORDS AND AIR CONDITIONER PIPING MOVING A SPLIT AIR CONDITIONER TO ANOTHER LOCATION REQUIRES... -
Page 3: Selecting The Installation Place
SELECTING THE INSTALLATION PLACE INDOOR UNIT Install the indoor unit level on a strong wall that is not subject to vibrations. The inlet and outlet ports should not be obstruc- ted: the air should be able to blow all over the room. -
Page 4: Outdoor Unit Condensed Water Drainage
OUTDOOR UNIT CONDENSED WATER DRAINAGE (only for heat pump models) The condensed water and the ice formed in the outdoor unit during heating operation can be drained away through the drain pipette. Installation: fasten the drain pipette in the 25 mm hole placed in the lower part of the unit as shown in the pic- ture. -
Page 5: Indoor Unit Condensed Water Drainage
Refrigerant piping connection The piping run towards the right The piping can be run in the 3 directions indicated by numbers 1, 2, 3 in the figure. When the piping is run in direction 1 or 3, cut a notch along the groove on the side of the indoor unit with a cutter. -
Page 6: Piping Connection
PIPING CONNECTION ATTENTION: ONLY ACR copper pipes for air conditioners are allowed Connecting the pipes Do not remove the cap from the pipe until connecting it, to avoid dampness or dirt from entering. If the pipe is bent or pulled too often, it will become stiff. -
Page 7: Information For The Installer
INFORMATION FOR THE INSTALLER MODEL 10000 BTU/h 13000 BTU/h Liquid pipe diameter 1/4” 1/4” Gas pipe diameter 3/8” 3/8” Maximum lenght of pipe with standard charge Maximum distance between indoor and outdoor unit 15 m 20 m 15 m Additional gas charge 20 g/m 20 g/m Maximum difference in level between indoor and outdoor unit (1) -
Page 8: Final Stages
CONNECTION WIRING DIAGRAM FOR MODELS inverter R410A 10000 - 13000 BTU/h Connect the power cable wires to the screw terminals by following the numbering; ensure that a pro- perly sized and connected ground wire is in a place. FINAL STAGES Wind insulating covering around the joints of the insulating covering indoor unit and fix it with insulating tape. - Page 9 INFORMATION FOR THE INSTALLER MODEL 18000 BTU/h 24000 BTU/h Liquid pipe diameter 1/4” 1/4” Gas pipe diameter 1/2” 5/8” Maximum lenght of pipe with standard charge Maximum distance between indoor and outdoor unit 25 m 25 m 25 m Additional gas charge 20 g/m 20 g/m 50 g/m...
- Page 10 CONNECTION WIRING DIAGRAM FOR MODELS inverter R410A 18000 - 24000 BTU/h Indoor unit connection N(1) 2 Connect the power cable wires to the screw terminals by following the numbering; ensure that a pro- perly sized and connected ground wire is in a place. FINAL STAGES Wind insulating covering around the joints of the insulating covering...
-
Page 11: Accessori Per L'installazione
MANUALE INSTALLAZIONE climatizzatori d’aria a parete inverter QUESTO MANUALE È DESTINATO A PERSONALE QUALIFICATO PER UN CORRETTO FUNZIONAMENTO, IL CLIMATIZZATORE DEVE ESSERE INSTALLATO COME DESCRITTO IN QUESTO MANUALE. FARE ATTENZIONE A NON GRAFFIARE LE UNITÀ MANEGGIANDOLE. COLLEGARE L’UNITÀ INTERNA E L’UNITÀ ESTERNA UTILIZZANDO SOLO I CAVI ELETTRICI E LE TUBAZIONI DEL TIPO ADATTO. -
Page 12: Scelta Del Luogo Per L'installazione
SCELTA DEL LUOGO PER L’INSTALLAZIONE UNITA’ INTERNA · Installare l’unità interna su di un muro solido, non soggetto a vibrazioni. · Le aperture di ripresa e di mandata dell’aria non devono essere ostruite; l’aria deve poter circolare liberamente in tutto l’ambiente. ·... - Page 13 SCARICO della CONDENSA DALL’UNIT ESTERNA (solo nei modelli pompa di calore) La condensa e il ghiaccio, che si formano nell’unità esterna durante il funzionamento in riscaldamento, pos- sono essere eliminate attraverso la pipetta di scarico. Installazione: fissare la pipetta di scarico nel foro da 25 mm che si trova sul fondo dell’unità, come mostrato nel disegno a fianco.
-
Page 14: Scarico Della Condensa Dell'unità Interna
Collegamento delle tubazioni frigorifere Le tubazioni escono a destra. Le tubazioni possono essere orientate nelle 3 direzioni indicate dai numeri 1, 2, 3 nella figura a fianco. Quando i tubi escono nelle direzioni 1 o 3, si deve tagliare con un cutter la scanalatura predisposta sul lato dell’unità... -
Page 15: Collegamento Delle Tubazioni
COLLEGAMENTO DELLE TUBAZIONI ATTENZIONE: utilizzare SOLAMENTE tubi di rame per condizionatori di tipo ACR Come collegare i tubi Rimuovere la chiusura dei tubi solo al momento di effettuare il collegamento: si deve assolutamente evita- re che entri umidità o sporcizia. tubi di collegamento Se un tubo viene curvato troppe volte, diventa duro: non curvarlo più... -
Page 16: Collegamenti Elettrici
INFORMAZIONI PER L’INSTALLATORE 10000 BTU/h 13000 BTU/h MODELLO Diametro tubo del liquido 1/4” 1/4” Diametro tubo del gas 3/8” 3/8” Massima lunghezza del tubo con carica standard Massima distanza tra unità interna ed esterna 15 m 20 m 15 m Carica supplementare del gas 20 g/m 20 g/m... -
Page 17: Fasi Conclusive
SCHEMA ELETTRICO DI COLLEGAMENTO PER MODELLI INVERTER R410A 10000 - 13000 BTU/h Collegare i conduttori ai morsetti a vite rispettando la numerazione; assicurarsi che sia presente un’effi- cace linea di messa a terra. FASI CONCLUSIVE Avvolgere dell’ isolante termico attorno alle giunzioni isolante termico dell’unità... - Page 18 INFORMAZIONI PER L’INSTALLATORE 18000 BTU/h 24000 BTU/h MODELLO Diametro tubo del liquido 1/4” 1/4” Diametro tubo del gas 5/8" 1/2” 1/2” Massima lunghezza del tubo con carica standard Massima distanza tra unità interna ed esterna 25 m 30 m 30 m 25 m Carica supplementare del gas 50 g/m...
- Page 19 SCHEMA ELETTRICO DI COLLEGAMENTO PER MODELLI INVERTER R410A 18000 - 24000 BTU/h Connessioni Connessioni unità esterna unità interna N(1) 2 Collegare i conduttori ai morsetti a vite rispettando la numerazione; assicurarsi che sia presente un’effi- cace linea di messa a terra. FASI CONCLUSIVE Avvolgere dell’...
- Page 20 La Unical declina ogni responsabilità per le possibili inesattezze se dovute ad errori di trascrizione o di stampa. Si riserva altresì il diritto di apportare ai propri prodotti quelle modifiche che riterrà necessarie o utili, senza pregiudicarne le caratteristiche e s s e n z i a l i .
