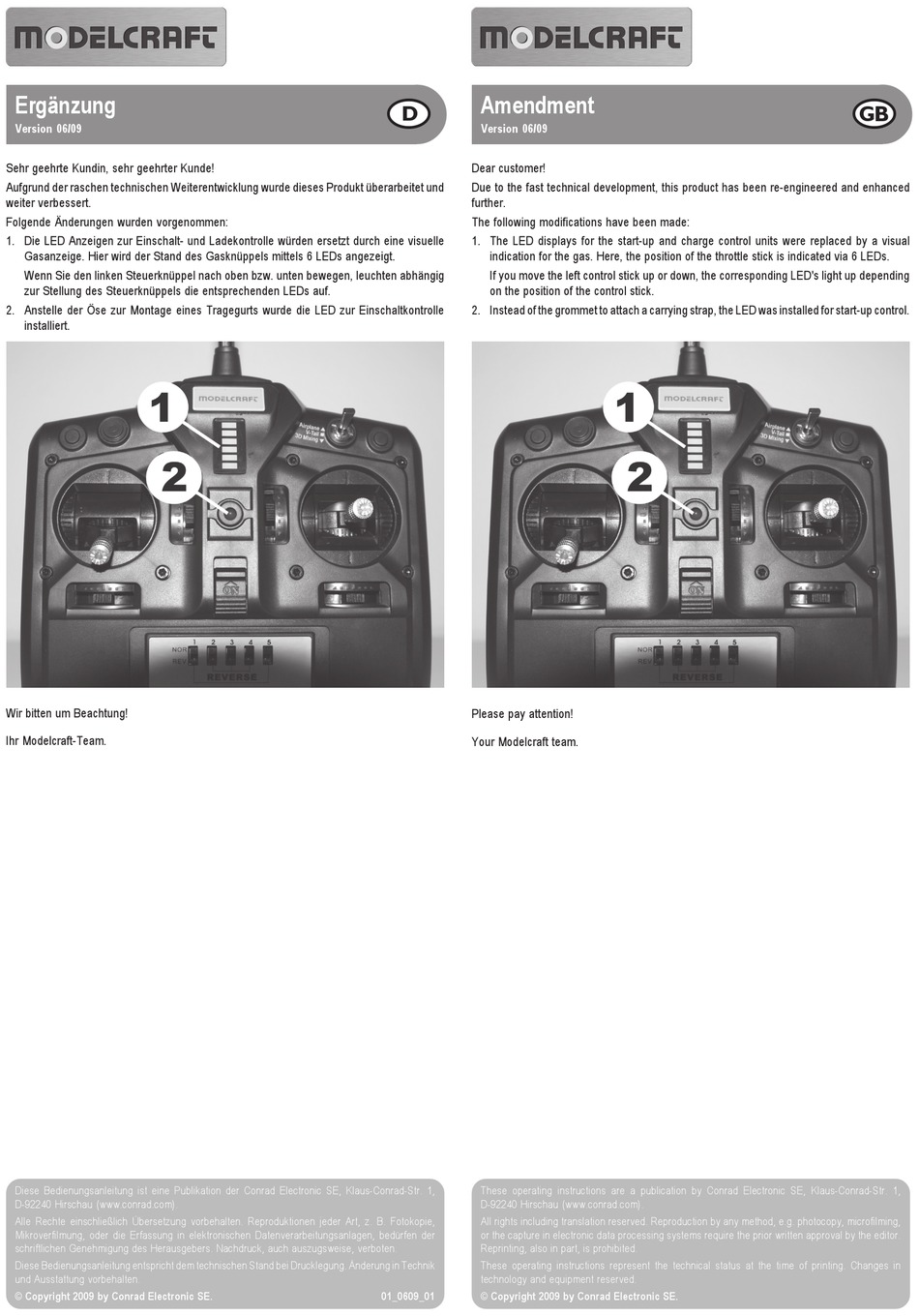

Ergänzung
Version 06/09
Sehr geehrte Kundin, sehr geehrter Kunde!
Aufgrund der raschen technischen Weiterentwicklung wurde dieses Produkt überarbeitet und
weiter verbessert.
Folgende Änderungen wurden vorgenommen:
1. Die LED Anzeigen zur Einschalt- und Ladekontrolle würden ersetzt durch eine visuelle
Gasanzeige. Hier wird der Stand des Gasknüppels mittels 6 LEDs angezeigt.
Wenn Sie den linken Steuerknüppel nach oben bzw. unten bewegen, leuchten abhängig
zur Stellung des Steuerknüppels die entsprechenden LEDs auf.
2. Anstelle der Öse zur Montage eines Tragegurts wurde die LED zur Einschaltkontrolle
installiert.
Wir bitten um Beachtung!
Ihr Modelcraft-Team.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2009 by Conrad Electronic SE.
Amendment
Version 06/09
Dear customer!
Due to the fast technical development, this product has been re-engineered and enhanced
further.
The following modifications have been made:
1. The LED displays for the start-up and charge control units were replaced by a visual
indication for the gas. Here, the position of the throttle stick is indicated via 6 LEDs.
If you move the left control stick up or down, the corresponding LED's light up depending
on the position of the control stick.
2. Instead of the grommet to attach a carrying strap, the LED was installed for start-up control.
Please pay attention!
Your Modelcraft team.
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming,
or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in
technology and equipment reserved.
01_0609_01
© Copyright 2009 by Conrad Electronic SE.
