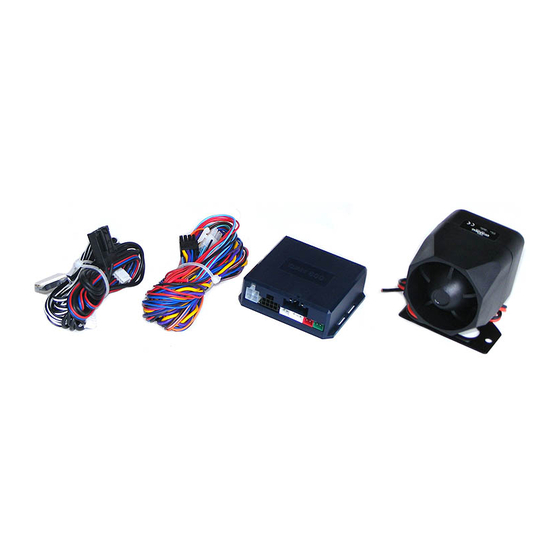

TSS DS600 CAN User& Installer's Manual

Canbus car security alarm
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DS500 CAN
DS500 CAN U
CANBUS modulárny autoalarm • Užívateľský a montážny manuál
CANBUS modulární autoalarm • Uživatelský a montážní manuál
CANBUS CAR SECURITY ALARM • User's & Installer's manual
Ver.1.18

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS600 CAN and is the answer not in the manual?

Questions and answers

Related Manuals for TSS DS600 CAN

Summary of Contents for TSS DS600 CAN

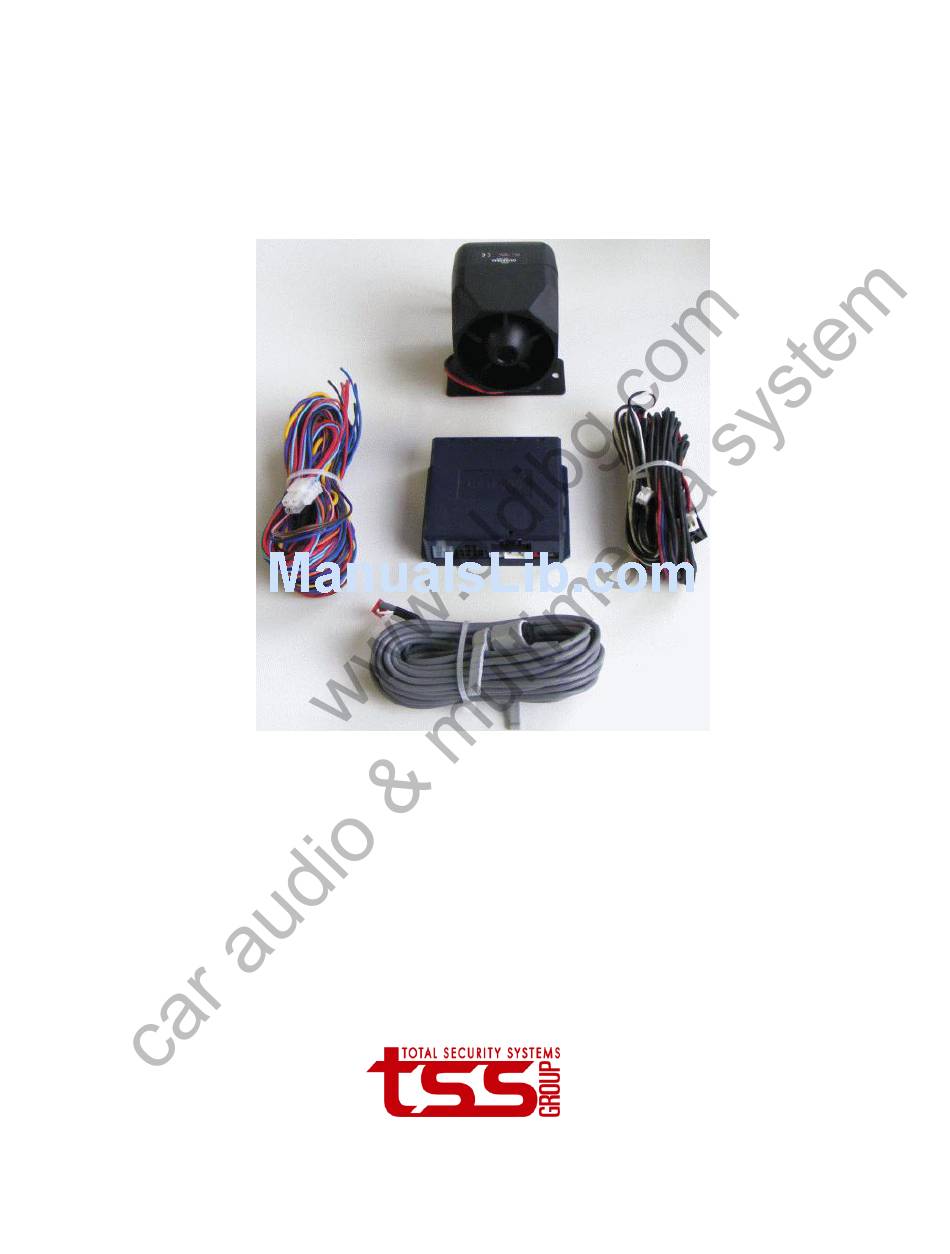

  • Page 1 DS500 CAN DS500 CAN U CANBUS modulárny autoalarm • Užívateľský a montážny manuál CANBUS modulární autoalarm • Uživatelský a montážní manuál CANBUS CAR SECURITY ALARM • User’s & Installer’s manual Ver.1.18...
  • Page 2 Vlastnosti CANBUS alarmu  Ultrazvukový senzor pri verzii DS500 CAN U.  2 nezávislé prídavné vstupy pre senzory.  Spínané napätie prídavných senzorov.  Možnosť aktivácie alarmu bez senzorov.  Vstavaný imobilizačný okruh.  Servisný režim.  Možnosť núdzového odstavenia alarmu. ...
  • Page 3 5. Reaktivácia Po deaktivácii alarmu LED zostáva blikať, dokiaľ sa dvere alebo kufor neotvoria. Po 30 sekundách nastane reaktivácia alarmu t.j. alarm sa sám aktivuje, centrálne zamykanie uzamkne dvere. Ak sa otvoria dvere alebo kufor odpočítavanie reaktivácie sa preruší a LED zhasne. 6.

  • Page 4: Servisný Režim

    V prípade ak chcete zanechať vozidlo s naštartovaným motorom ale s aktívou proti-únosovou funkciou, je nutné previesť nasledujúce úkony: nasadnite do vozidla, zatvorte všetky dvere naštartujte vozidlo do 10 sekúnd po naštartovaní vozidla otvorte dvere a stlašte 2x za sebou servisné tlačidlo, LED bude blikať...
  • Page 5 Úroveň č.2 – testovanie vstupov dverí, kufra a kapoty (LED bliká 2x) Aktivovanie (otvorenie) niektorého z vyššie uvedených vstupov (okrem zapaľovania, prídavných a ultrazvukových vstupov) bude signalizované pípnutím sirény. Deaktivovanie (zatvorenie) jedného vstupu nie je signalizované. Deaktivovanie (zatvorenie) jedného vstupu, ak boli aktivované (otvorené) viaceré bude signalizované pípnutím sirény.
  • Page 6 Programovanie Nastavenie parametrov alarmu sa prevádza pripojením cez USB port počítača a dodávaným softvérom. Softvér umoţňuje nastaviť tieto parametre: Typ vozidla – je moţné nastaviť značku a typ vozidla. Citlivosť ultrazvukového senzora - nastaviť citlivosť ultrazvukového senzora. CAN bus ovládanie - nastaviť ovládanie svetiel a doťahu okien cez CANBUS zbernicu pri niektorých značkách vozidiel (VW, Audi, Seat, Škoda, Mercedes, Mitsubishi).
  • Page 7 Reaktivácia - funkcia umoţnuje automatickú aktiváciu alarmu (za 30 seknúd) a uzamknutie vozidla (ak to umoţnuje) po deaktivácii alarmu v prípade ak sa neotvoria dvere alebo kufor. Ak sa dvere alebo kufor otvoria, funkcia sa ruší a je nutné aktivovať alarm ovládačom. Počas tejto doby LED bliká. Autorizácia protiúnosu cez PIN –...
  • Page 8 ČIERNÝ IMMOBILISER USB - PC J2 - 4 ČERVENÝ/MODRÝ J2 - 8 HNEDÝ PRÍDAVNÝ SENZOR KONEKTOR J2 - 7 KONEKTOR ZELENÝ ČIERNY ČERVENÝ ALEBO ALEBO závislosti od vozidla J1 - 2 J1 - 1 ť ť pripoji A alebo B alebo nazapoji (pozri zapojenie na schéme k vozidlu) Zapojenie konektora pre prídavné...

  • Page 9: Funkce Alarmu

    Vlastnosti CANBUS alarmu  Ultrazvukový snímač u verze DS500 CAN U.  2 nezávislé přídavné vstupy pro snímače.  Spínané napětí přídavných snímačů.  Možnost aktivace alarmu bez snímačů.  Vestavěný imobilizační okruh.  Servisní režim.  Možnost nouzového odstavení alarmu. ...
  • Page 10 5. Reaktivace Po deaktivaci alarmu LED stále bliká, dokud se dveře anebo kufr neotevřou. Po 30 sekundách nastane reaktivace alarmu tj. alarm se sám aktivuje, centrální zamykání uzamkne dveře. Pokud dojde k otevření dveří nebo kufru, odpočítávání reaktivace se přeruší a LED zhasne. 6.

  • Page 11: Servisní Režim

    následujících 5 sekund se vozidlo odblokuje, lze nastartovat na 10 sekund pro odstavení vozidla mimo silnici. po 30 sekundách přestane siréna houkat, ale světla a LED budou blikat dokud se funkce neautorizuje. V případě, ţe chcete zanechat vozidlo s nastartovaným motorem ale s aktivní proti-únosovou funkcí, je nutné provést následující...
  • Page 12 Pro vstup na úroveň č.2 stiskněte a drţte servisní tlačítko alespoň 3 sekundy, siréna 2x pípne. Úroveň č.2 – testování vstupů dveří, kufru a kapoty (LED bliká 2x) Aktivace (otevření) některého z výše uvedených vstupů (kromě zapalování, přídavných a ultrazvukových vstupů) bude signalizováno pípnutím sirény.
  • Page 13 Programování Nastavení parametrů alarmu se provádí připojením přes USB port počítače s dodávaným programem. Pomocí programu lze provést následující úkony: Typ vozidla – umoţní nastavit značku a typ vozidla. Citlivosť ultrazvukového snímače – umoţní nastavit citlivost ultrazvukového snímače. CAN bus ovládaní – umoţní nastaviť ovládaní svetel a dotahu oken přes CANBUS zbernici při některých značkách vozidel (VW, Audi, Seat, Skoda, Mercedes, Mitsubishi).
  • Page 14 Autorizace protiúnosu přes PIN – zvýšení odolnosti systému nutností zadávat pro vypnutí proti-únosového reţimu PIN kód (kdyţ je DO Joker nepřítomen). PIN kód – umoţní nastavit nouzový PIN kód pro deaktivaci alarmu. Paměť poplachu – umoţní přečíst posledních 5 událostí, které vyvolaly poplach. Původní...
  • Page 15 ČERNÝ IMMOBILISER USB - PC J2 - 4 ČERVENÝ/MODRÝ J2 - 8 HNĚDÝ PŘÍDAVNÝ SENZOR KONEKTOR J2 - 7 KONEKTOR ZELENÝ ČERNÝ ČERVENÝ NEBO NEBO závislosti od vozidla J1 - 2 J1 - 1 připojit A nebo B nebo nazapojit (pozri zapojení...

  • Page 16: Alarm Functions

    Features of the DS500 CAN vehicle security system  in version DS500 CAN U is ultrasonic sensor included.  2 separate inputs for sensors.  Switched supply of additional sensors.  possibility to activate alarm without certain sensors beeing active. ...
  • Page 17 5. REARMING If disarmed, LED will stay blinking until the door or trunk will not open. After 30 seconds will alarm activate automatically, central door lock will close the doors. If the doors or trunk will open, the count down will stop and LED will go of. 6.

  • Page 18: Emergency Disarming

    1. Press the valet switch button for approximately 1 second. 2. Use the remote Joker remote. The authorization of anti-hijack function is confirmed by single 2 seconds pulse on LED. If the anti-hijack is not authorized and the ignition is switched on, the LED goes off and the VSS starts to wait for the RF transmission from Joker remote.
  • Page 19 Level Nr.1 – reading of alarm memory Number of LED blinking means following: LED blink Reason of alarm trigger Driver’s door (CAN signal) Other door’s (CAN signal) Built in bonnet switch (CAN signal) Additional bonnet switch (analog) Trunk (CAN signal) Ultrasonic sensor Additional sensor 1 Additional sensor 2...
  • Page 20 Dual function of some wires. In some cases have orange wire ( ignition) and brown (pager) different functions . In some vehicles is orange wire connected on +12V (e.g. to found out state of car, for trunk) and somewhere is brown wire used as additional ground (door locking).
  • Page 21 Passive arming/automatic door locking – this function enabled or disabled automatic arming of the alarm with or without door locking. Ignore CAN bus ignition signal – system will be ignore CAN bus ignition or ACC signals or only ACC signal or system uses this signal in dependence on choosed option.
  • Page 22 BLACK IMMOBILISER USB - PC J2 - 4 RED/BLUE J2 - 8 BROWN ADDITIONAL SENSOR CONNECTOR J2 - 7 CONNECTOR GREEN BLACK * Vehicle dependant: J1 - 2 J1 - 1 connect A or B or none (shown on the car part of schematic) Connecting of connector for additional sensors (switched ground)

This manual is also suitable for:

Ds500 can u
