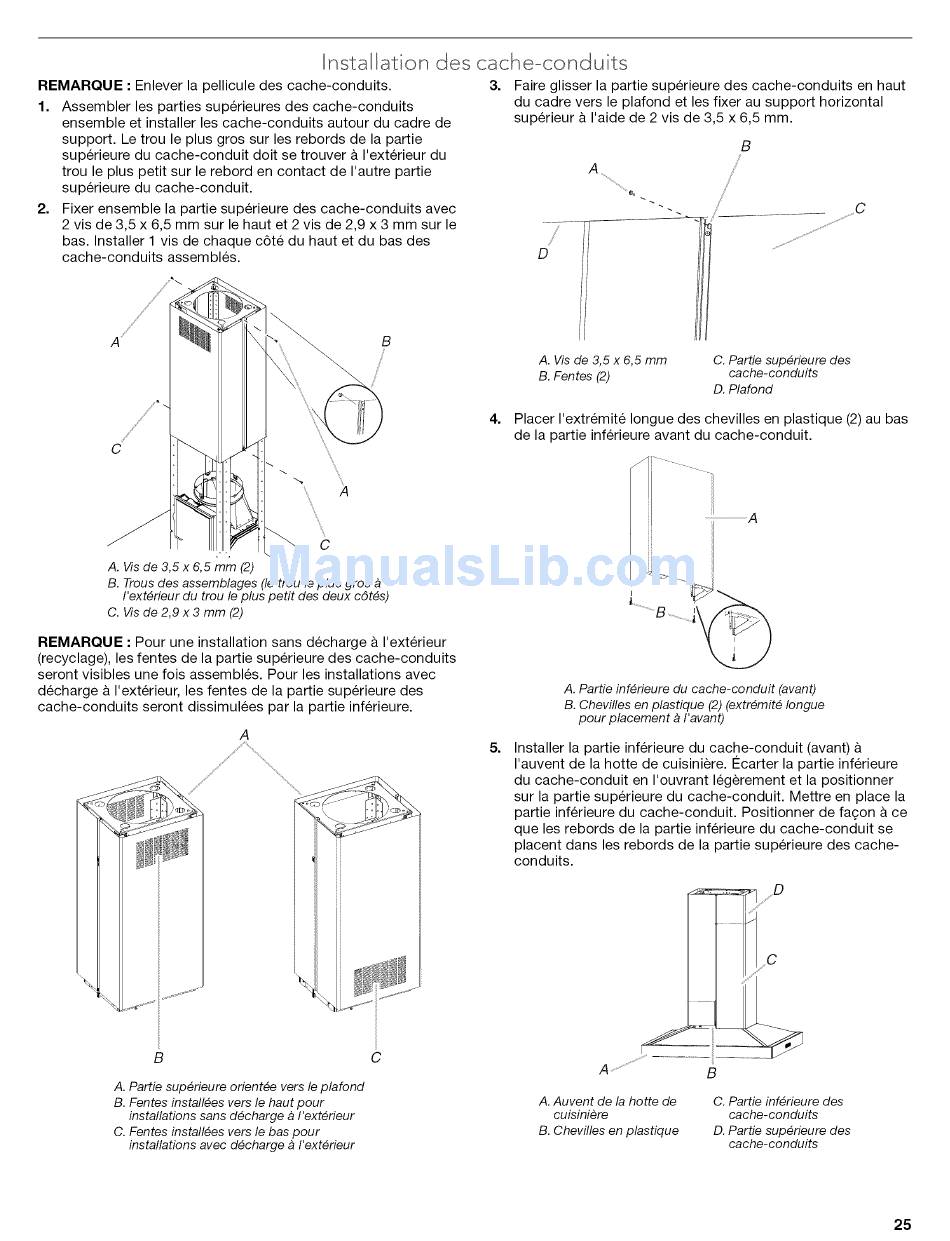

Installat on des
cache-condu ts
REMARQUE : Enlever la pellicule des cache-conduits.
1. Assembler les parties superieures des cache-conduits
ensemble et installer les cache-conduits autour du cadre de
support. Le trou le plus gros sur les rebords de la partie
superieure du cache-conduit dolt se trouver & I'exterieur du
trou le plus petit sur le rebord en contact de I'autre partie
superieure du cache-conduit.
2. Fixer ensemble la partie superieure des cache-conduits avec
2 vis de 3,5 x 6,5 mm sur le haut et 2 vis de 2,9 x 3 mm sur le
bas. Installer 1 vis de chaque c6te du haut et du bas des
cache-conduits assembles.
3,
Faire glisser la partie superieure des cache-conduits en haut
du cadre vers le plafond et les fixer au support horizontal
superieur a I'aide de 2 vis de 3,5 x 6,5 mm.
B
A _
......... S
........ • j
?'
D
A /
/¢
//'
C
B
A. Vis de 3,5 x 6,5 mm
B. Fentes (2)
C. Partie sup#rieure des
cache-conduits
D. Plafond
4. Placer I'extremit6 Iongue des chevilles en plastique (2) au bas
de la partie inferieure avant du cache-conduit.
C
A. Vis de 3,5 x 6,5 mm (2)
B. Trousdes assemblages (le trou le plus gros
I'ext#rieur du trou le plus 3etit des deux c6t#s)
C. Vis de 2,g x 3 mm (2)
REMARQUE : Pour une installation sans decharge & I'exterieur
(recyclage), les fentes de la partie superieure des cache-conduits
seront visibles une fois assembles. Pour les installations avec
decharge & I'exterieur, les fentes de la partie superieure des
cache-conduits seront dissimulees par la partie inferieure.
5,
• A
A. Partie inf#rieure du cache-conduit (avant)
B. Chevilles en plastique (2) (extr#mit# Iongue
pour placement a I'avant)
Installer la partie inferieure du cache-conduit (avant) &
I'auvent de la hotte de cuisiniere. €:carter la partie inferieure
du cache-conduit en I'ouvrant legerement et la positionner
sur la partie superieure du cache-conduit. Mettre en place la
partie inferieure du cache-conduit. Positionner de fagon & ce
que les rebords de la partie inferieure du cache-conduit se
placent dans les rebords de la partie superieure des cache-
conduits.
/,
- 1/c
B C
A. Partie sup#rieure orient_e vers le plafond
B. Fentes install#es vers le haut pour
installations sans d#charge a I'ext#rieur
C. Fentes install#es vers le bas pour
installations avec d#charge a I'ext#rieur
A. Auvent de la hotte de
cuisiniere
B. Chevilles en plastique
B
C. Partie_f#fieure des
cache-condui_
D. Partiesup#rieure des
cache-condui_
25
