OWNER'S MANUAL
GS160 • GS190
[1]
[3]
[4]

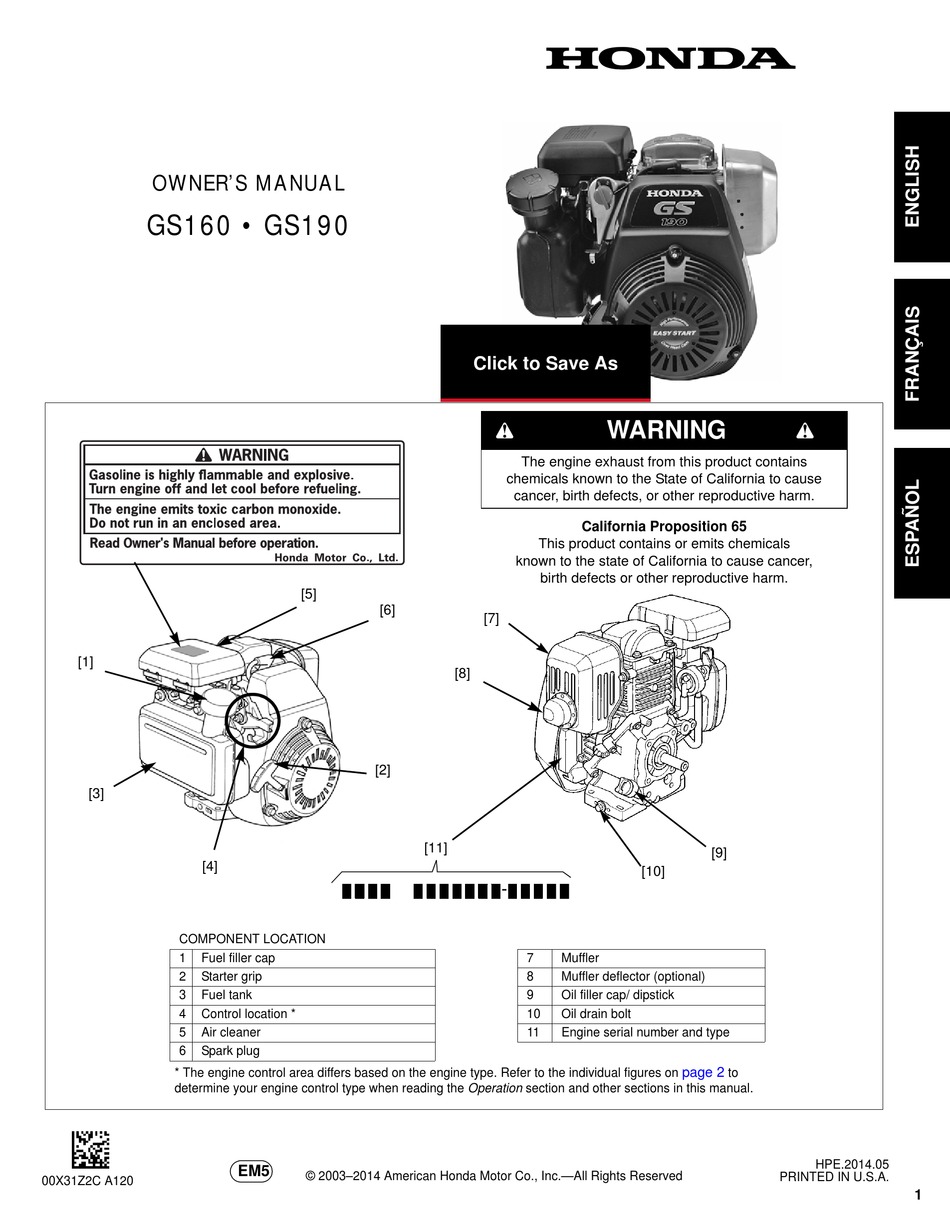

COMPONENT LOCATION
1
Fuel filler cap
2
Starter grip
3
Fuel tank
4
Control location *
5
Air cleaner
6
Spark plug
* The engine control area differs based on the engine type. Refer to the individual figures on
determine your engine control type when reading the Operation section and other sections in this manual.
00X31Z2C A120
[5]
[6]
[2]
EM5
© 2003–2014 American Honda Motor Co., Inc.—All Rights Reserved
Click to Save As
The engine exhaust from this product contains
chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
California Proposition 65
This product contains or emits chemicals
known to the state of California to cause cancer,
birth defects or other reproductive harm.
[7]
[8]
[11]
7
Muffler
8
Muffler deflector (optional)
9
Oil filler cap/ dipstick
10
Oil drain bolt
11
Engine serial number and type
WARNING
[9]
[10]
page 2
to
PRINTED IN U.S.A.
HPE.2014.05
1
