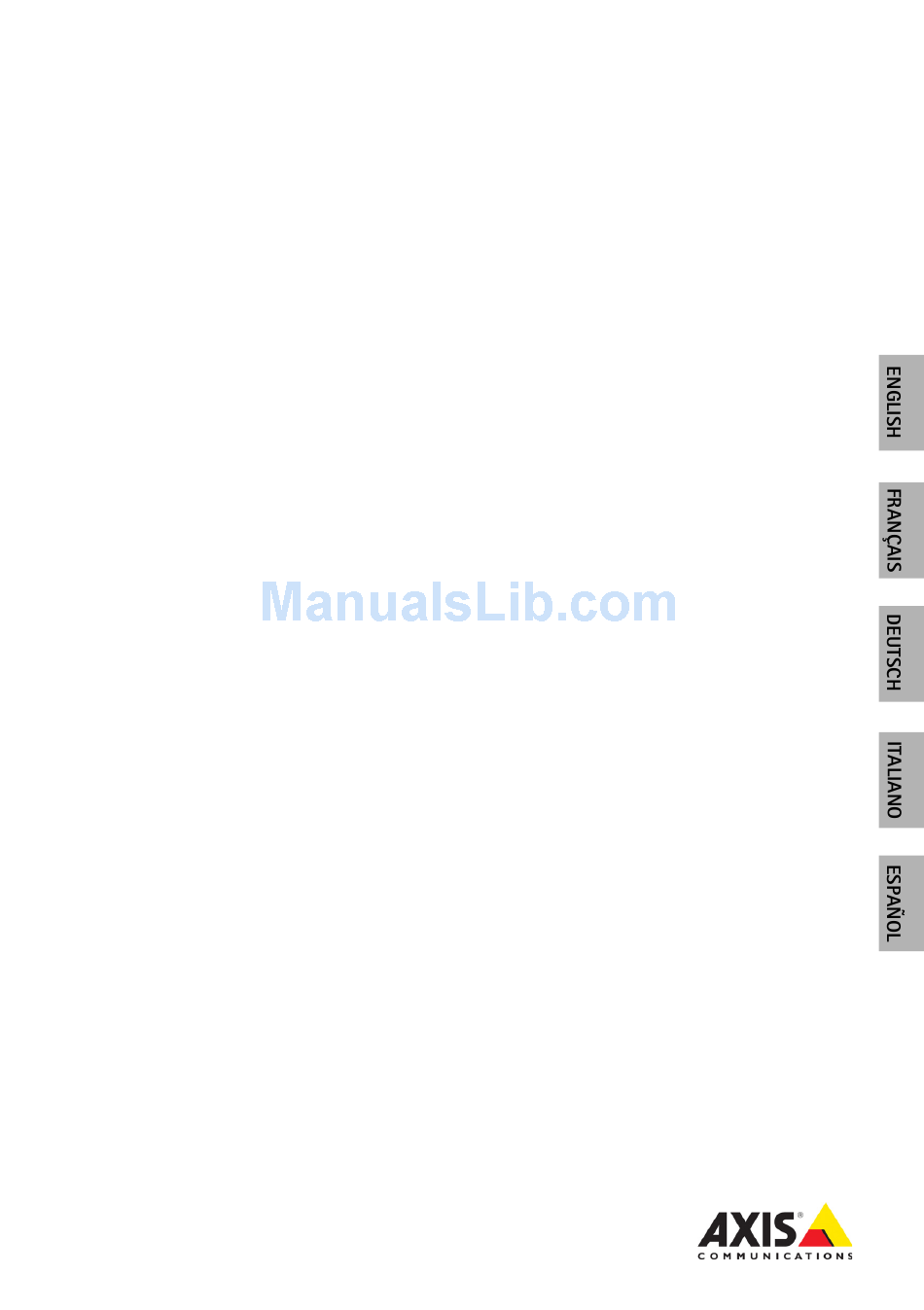

- Page 1 Installation Guide AXIS T8123-E Outdoor Midspan 30 W (1-port) AXIS T8124-E Outdoor Midspan 60 W (1-port)
-
Page 2: Electromagnetic Compatibility (Emc)
• find answers to resolved problems in the FAQ database. Search by product, category, or phrase Korea - • report problems to Axis support staff by logging in to your private support area • chat with Axis support staff (selected countries only) •... - Page 3 Store the Axis product in a dry and ventilated environment. • Avoid exposing the Axis product to vibration, shocks or heavy pressure. Do not install the product on unstable brackets, unstable or vibrating surfaces or walls, since this could cause damage to the product.
-
Page 5: Package Contents
Ethernet-based applications such as video phones, 802.11n Access Points, WiMAX Transmitters, PTZ cameras and more. AXIS T8123-E/T8124-E DATA PWR OUT port is designed to carry Gigabit Ethernet data and power over a standard CAT5e cable, delivered through... -
Page 6: Install The Hardware
To mount: 1. Fasten AXIS T8123-E/T8124-E with three screws. See Fig 1 (screw holes are marked 1, 2 and 3). 2. Connect one end of the grounding wire to EARTH GROUND (see fig 1b) and the other end to an appropriate ground location. - Page 7 7. Thread cover (C) over the connector and screw (hand tight only). See Fig 3. 8. Repeat steps 2 to 6 for DATA PWR OUT. 9. Connect AXIS T8123-E/T8124-E to an AC power line (100-240 V AC) complying with the information in the Safeguards.
-
Page 8: Specifications
100-240 V AC (50/60 Hz) Input Current AXIS T8123-E 1 Ampere (max) Input Current AXIS T8124-E 2 Ampere (max) Available Output Power (max) AXIS T8123-E 30 Watt Available Output Power (max) AXIS T8124-E 60 Watt Nominal Output Voltage 55 V DC Interface... -
Page 9: Troubleshooting
4. Verify Ethernet cable length is less than 100 meters from Ethernet source to load/remote terminal. 5. Try to reconnect the same powered device into a different Midspan. If it works, there is probably a faulty port or RJ45 connection. Warranty For information about Axis product warranty and thereto related information, see www.axis.com/warranty... -
Page 11: Dispositifs De Protection
Seuls les connecteurs de données RJ45 peuvent être connectés à ces prises. • S'assurer que la longueur de câble à partir de la source réseau Ethernet ne dépasse pas 100 m (333 ft). L'AXIS T8123-E/T8124-E n'est pas un répéteur et n'amplifie pas le signal de données Ethernet. - Page 12 Ce produit Axis doit être utilisé conformément aux lois et dispositions locales en vigueur. • Ne pas essayer de réparer ce produit par vous-même, contacter Axis ou votre revendeur Axis pour l'entretien. • Le montage et le démontage de l'AXIS T8123-E/T8124-E doivent être réalisés par un personnel qualifié...
-
Page 13: Guide D'installation
Ethernet telles que les visiophones, les Points d'Accès 802.11n, les Transmetteurs WiMAX, les caméras PTZ et plus encore. Le port DATA PWR OUT de l'AXIS T8123-E/ T8124-E a été conçu pour transporter des données Ethernet Gigabit et de la puissance par un câble... - Page 14 Pour le montage : 1. Fixer l'AXIS T8123-E/T8124-E à l'aide de trois vis. Voir Fig 1 (les trous de vis sont numérotés 1, 2 et 3). 2. Raccorder une des extrémités du câble de mise à la terre à la PRISE DE TERRE (voir fig 1b) et l'autre extrémité...
- Page 15 9. Raccorder l'AXIS T8123-E/T8124-E à une ligne électrique en alternatif (100-240 VAC) afin de respecter les informations retenues dans les dispositifs de protection. Version internationale uniquement. Voir Fig 4. Remarque : Ne pas utiliser de câble croisé entre le port de sortie de l'AXIS T8123-E/T8124-E et l'unité de chargement.
- Page 16 Page 16 AXIS T8123-E/T8124-E Guide d'installation LINE AC DATA IN DATA PWR OUT Fig 2 Prise mâle RJ45 cache connecteur étanche RJ45 Prise mâle Fig 3 TENSION D'ALIMENTATION D'ENTRÉE CONDUCTEUR DE TERRE DE PROTECTION EXTERNE Fig 4...
-
Page 17: Caractéristiques
100-240 VAC (50/60 Hz) Courant d'entrée AXIS T8123-E 1 Ampère (max) Courant d'entrée AXIS T8124-E 2 Ampères (max) Puissance de sortie disponible (max) AXIS T8123-E 30 Watt Puissance de sortie disponible (max) AXIS T8124-E 60 Watt Tension de sortie nominale... -
Page 18: Dépannage
5. Tenter de reconnecter le même appareil en fonctionnement dans un injecteur différent. Si cela fonctionne, il doit probablement y avoir un port défaillant ou une connexion RJ45 défectueuse. Garantie Pour obtenir plus de renseignements sur la garantie de ce produit AXIS et des informations connexes, consulter www.axis.com/warranty... - Page 19 Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch. • Verwenden Sie nur Zubehör, das den technischen Spezifikationen des Produkts entspricht. Dieses ist von Axis oder Drittanbietern erhältlich. • Die Installation und die Entfernung von AXIS T8123-E/T8124-E darf ausschließlich von qualifiziertem Personal ausgeführt werden.
- Page 20 • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. • Die Installation und die Entfernung von AXIS T8123-E/T8124-E darf ausschließlich von qualifizierten...
-
Page 21: Funktionen Und Merkmale
Blau Grün/Gelb Funktionen und Merkmale AXIS T8123-E/T8124-E 1-Port 802.3at Gigabyte PoE Midspan für den Außenbereich speist den Strom in die Daten-Ethernet-Verkabelung ein. Dabei werden die Standards IEEE802.3at und IEEE802.3af eingehalten. Diese Leistungspegel ermöglichen den Einsatz bei einer neuen Reihe von Ethernet-basierten Anwendungen wie Videophones, 802.11n-Zugangspunkten, WiMAX-... -
Page 22: Installieren Der Hardware
Seite 22 AXIS T8123-E/T8124-E Installationsanleitung Installieren der Hardware AXIS T8123-E/T8124-E kann an der Wand oder auf einem Tisch montiert werden, indem die Löcher an der Rückseite verwendet werden. Beachten Sie das Folgende vor der Montage AXIS T8123-E/T8124-E an einem festen Ort: •... - Page 23 7. Ziehen Sie die Abdeckung (C) über den Anschluss und die Schraube (nur handfest). Siehe Abb. 3. 8. Wiederholen Sie die Schritte 2 bis 6 für DATA PWR OUT 9. Verbinden Sie AXIS T8123-E/T8124-E mit einer Wechselstromleitung (100-240 VAC) unter Beachtung der Informationen in den Verfahrensgarantien.
- Page 24 Seite 24 AXIS T8123-E/T8124-E Installationsanleitung LINE AC DATA IN DATA PWR OUT Abb. 2 RJ45-Stecker mit Außengewinde wasserfeste Anschluss- Abdeckung RJ45 Stecker mit Außengewinde Abb. 3 EINGEHEND NETZSPANNUNG ÄUSSERER SCHUTZMANTEL ERDUNGSKABEL Abb. 4...
-
Page 25: Spezifikationen
Eingangsspannung 100-240 V Wechselstrom (50/60 Hz) Eingangsstrom AXIS T8123-E 1 Ampere (max.) Eingangsstrom AXIS T8124-E 2 Ampere (max.) Verfügbare Ausgangsleistung (max.) AXIS T8123-E 30 Watt Verfügbare Ausgangsleistung (max.) AXIS T8124-E 60 Watt Ausgangsnennspannung 55 V Gleichstrom Schnittstelle Eingang (DATA IN):... -
Page 26: Fehlerbehebung
5. Versuchen Sie, dasselbe betriebene Gerät an einen anderen Midspan anzuschließen. Wenn das funktioniert, liegt das Problem vermutlich an einem fehlerhaften Port oder einer fehlerhaften RJ45-Verbindung. Garantie Informationen zur Garantie der Axis Produkte und hierzu verbundene Informationen, finden Sie unter www.axis.com/warranty... - Page 27 Non possono essere utilizzate come prese POTS (Plain Old Telephone Service). Solo i connettori dati RJ45 possono essere collegati a queste prese. • Controllare che la lunghezza del cavo dalla sorgente di rete Ethernet non superi i 100 m. L'unità AXIS T8123- E/T8124-E non è un ripetitore e non amplifica il segnale dati Ethernet. •...
- Page 28 • Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle regolamentazioni locali. • Non tentare di riparare da soli il prodotto, ma contattare Axis o il rivenditore Axis per qualsiasi argomento relativo all'assistenza tecnica. • L'installazione e la rimozione dell'unità AXIS T8123-E/T8124-E deve essere eseguita solo da personale...
-
Page 29: Guida All'installazione
802.11n, trasmettitori WiMAX, telecamere PTZ e molto altro. La porta di uscita alimentazione e dati dell'unità AXIS T8123-E/T8124-E è concepita per trasportare energia e dati Gigabit Ethernet su un cavo CAT5e standard, attraverso 4 doppini (Alt A: pin 1,2(-) /... -
Page 30: Installazione Dell'hardware
Pagina 30 AXIS T8123-E/T8124-E Guida all'installazione Installazione dell'hardware Il prodotto AXIS T8123-E/T8124-E può essere montato a muro o su un piano tramite i fori sul retro. Prima di montare il prodotto AXIS T8123-E/T8124-E in un'ubicazione fissa, prendere nota di quanto segue: •... - Page 31 9. Collegare l'unità AXIS T8123-E/T8124-E a una linea di alimentazione CA (100-240 VAC) rispettando le informazioni contenute in Precauzioni. Solo versione internazionale. Vedere Fig 4. Nota: Non usare cavi crossover tra la porta di uscita dell'unità AXIS T8123-E/T8124-E e il dispositivo di carico.
- Page 32 Pagina 32 AXIS T8123-E/T8124-E Guida all'installazione LINE AC DATA IN DATA PWR OUT Fig 2 Connettore maschio RJ45 Copertura impermeabile RJ45 maschio RJ-45 Fig 3 TENSIONE DI RETE IN INGRESSO CAVO DI TERRA DI PROTEZIONE ESTERNO Fig 4...
- Page 33 Da -40°C a 85°C Max. 95% (senza condensa) Elettriche Tensione in ingresso 100-240 V CA (50/60 Hz) Corrente in ingresso AXIS T8123-E 1 Ampere (max) Corrente in ingresso AXIS T8124-E 2 Ampere (max) Alimentazione in uscita disponibile (max) 30 Watt...
-
Page 34: Risoluzione Dei Problemi
5. Provare a ricollegare lo stesso dispositivo alimentato a un midspan diverso. Se funziona correttamente, è probabile che la porta o la connessione RJ45 sia difettosa. Garanzia Per informazioni sulla garanzia del prodotto Axis e informazioni ad essa relative, consultare la pagina www.axis.com/warranty... -
Page 35: Medidas Preventivas
Sólo los conectores de datos RJ45 pueden conectarse a estas tomas. • Asegúrese de que la longitud del cable desde la toma de red Ethernet no supere los 100 m. AXIS T8123-E/ T8124-E no es un repetidor y no amplifica la señal de datos Ethernet. - Page 36 Este producto Axis se utilizará de conformidad con la legislación y normativas locales. • No intente reparar el producto por sí mismo, póngase en contacto con Axis o con el distribuidor de Axis para todo lo referente al servicio técnico.
-
Page 37: Contenido Del Paquete
802.11n, transmisores WiMAX, Cámaras PTZ, etc. El puerto de salida de alimentación y datos (DATA PWR OUT) de la unidad AXIS T8123-E/T8124-E está diseñado para transportar alimentación y datos Gigabit Ethernet a través de un cable estándar CAT5e, suministrados a través de los 4 pares (Alt A:... -
Page 38: Instalación Del Hardware
Para montar: 1. Fijar la unidad AXIS T8123-E/T8124-E con tres tornillos. Consulte la Fig. 1 (los orificios de los tornillos se encuentran marcados: 1, 2 y 3). 2. Conecte un extremo del cable de conexión a tierra a CONEXIÓN A TIERRA (consulte la Fig. 1b) y el otro extremo a una ubicación de conexión a tierra apropiada. - Page 39 9. Conecte la AXIS T8123-E/T8124-E a una toma de corriente CA (100-240 VCA) según la información de las medida preventivas. Solo versión internacional. Vea la Fig. 4. Nota: No utilice un cable cruzado entre el puerto de salida de la unidad AXIS T8123-E/T8124-E y el dispositivo de carga.
- Page 40 Página 40 Guía de instalación AXIS T8123-E/T8124-E LINE AC DATA IN DATA PWR OUT Fig. 2 Conector macho RJ-45 resistente al agua conector cubierta RJ45 conector macho Fig. 3 TENSIÓN DE ENTRADA CABLE DE MASA DE PROTECCIÓN EXTERNA Fig. 4...
-
Page 41: Especificaciones Eléctricas
100-240 VCA (50/60 Hz) Corriente de entrada AXIS T8123-E 1 amperio (máx.) Corriente de entrada AXIS T8124-E 2 amperios (máx.) Potencia de salida disponible (máx.) AXIS T8123-E 30 vatios Potencia de salida disponible (máx.) AXIS T8124-E 60 vatios Tensión nominal de salida... -
Page 42: Solución De Problemas
5. Intente volver a conectar el mismo dispositivo de alimentación a una unidad Midspan diferente. Si funciona, probablemente se trate de un fallo en un puerto o una conexión RJ45. Garantía Para obtener más información acerca de la garantía de los productos Axis e información relacionada, visite www.axis.com/warranty... - Page 44 Installation Guide Ver.1.2 Printed: November 2012 AXIS T8123-E/T8124-E © Axis Communications AB, 2012 Part No. 49679...
