Alto MPV 60 Operator's Manual

Power
Hide thumbs Also See for MPV 60:

Advertisement

Quick Links

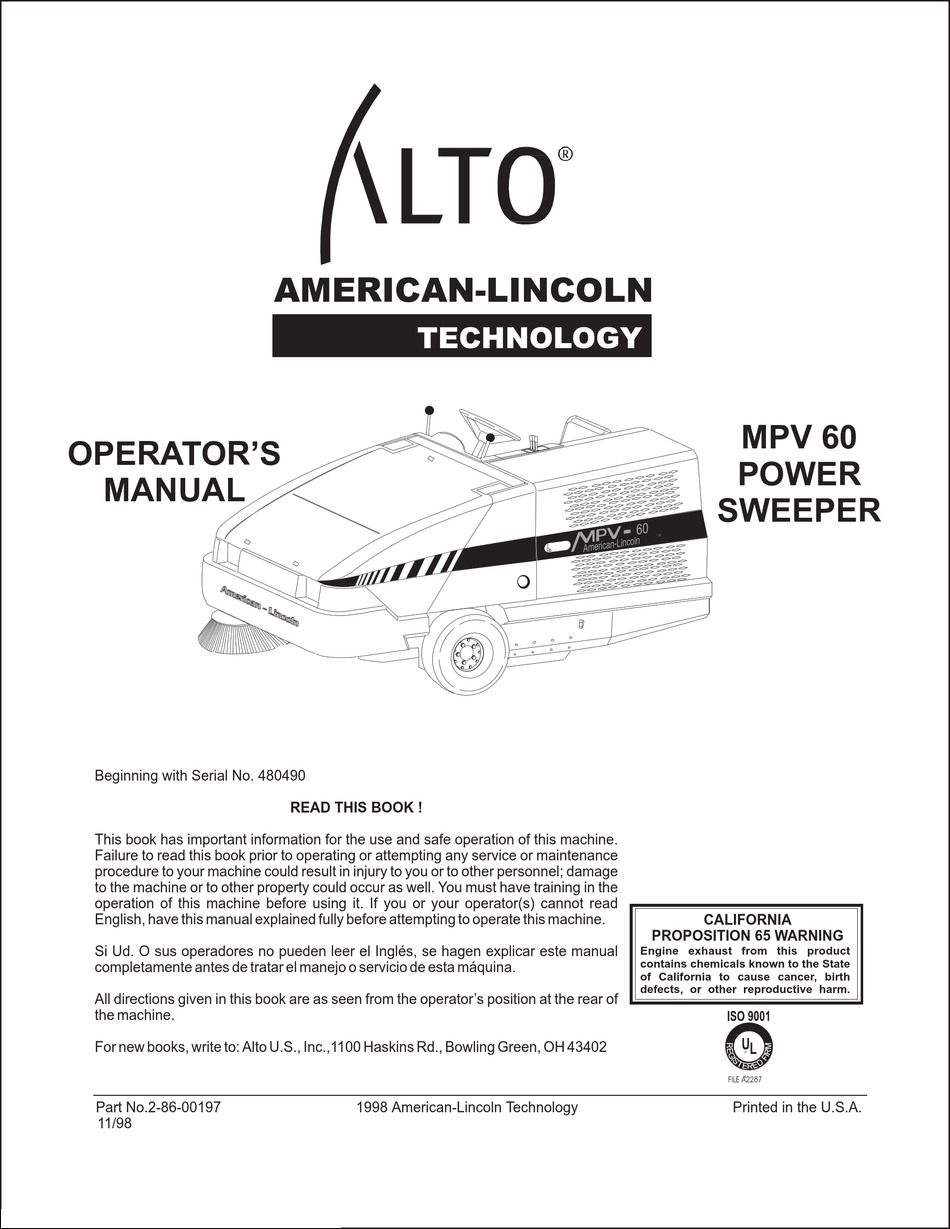

OPERATOR'S
MANUAL
Beginning with Serial No. 480490
This book has important information for the use and safe operation of this machine.
Failure to read this book prior to operating or attempting any service or maintenance
procedure to your machine could result in injury to you or to other personnel; damage
to the machine or to other property could occur as well. You must have training in the
operation of this machine before using it. If you or your operator(s) cannot read
English, have this manual explained fully before attempting to operate this machine.
Si Ud. O sus operadores no pueden leer el Inglés, se hagen explicar este manual
completamente antes de tratar el manejo o servicio de esta máquina.
All directions given in this book are as seen from the operator's position at the rear of
the machine.
For new books, write to: Alto U.S., Inc.,1100 Haskins Rd., Bowling Green, OH 43402
Part No.2-86-00197
11/98
A
AMERICAN-LINCOLN
TECHNOLOGY
READ THIS BOOK !
1998 American-Lincoln Technology
MPV 60
POWER
SWEEPER
6 0
®
in c o ln
A m e ri c a n -L
CALIFORNIA
PROPOSITION 65 WARNING
Engine exhaust from this product
contains chemicals known to the State
of California to cause cancer, birth
defects, or other reproductive harm.
ISO 9001
U L
®
#
FILE A2287
Printed in the U.S.A.
RETURN
