SERVICE MANUAL
!!
CONTENTS
! SPECIFICATIONS ････････････････････････････････
････････････････････････････････
････････････････････････････････ ･････････････････････････････
････････････････････････････････
! SAFETY PRECAUTIONS ････････････････････････････････
! FEATURES････････････････････････････････
････････････････････････････････ ････････････････････････････････
････････････････････････････････
････････････････････････････････
! FUNCTIONS ････････････････････････････････
････････････････････････････････ ････････････････････････････････
････････････････････････････････
････････････････････････････････
! SPECIFIC SERVICE INSTRUCTIONS ････････････････････････････････
! SERVICE ADJUSTMENTS ････････････････････････････････
! PARTS LIST ････････････････････････････････
････････････････････････････････ ････････････････････････････････
････････････････････････････････
････････････････････････････････
★ OPERATING INSTRUCTIONS
★ STANDARD CIRCUIT DIAGRAM (APPENDIX) ････････････････････････････････
1

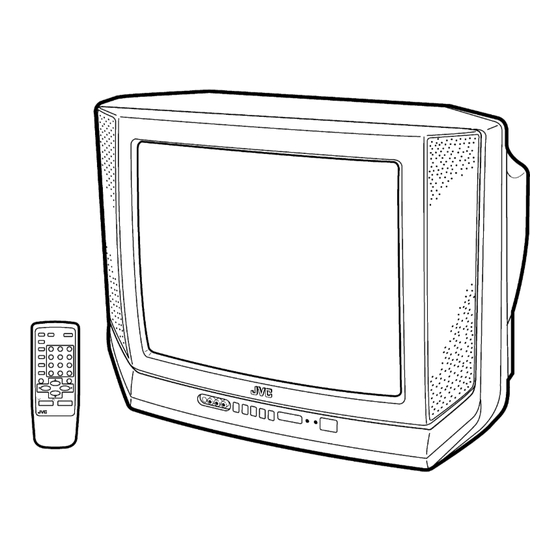

COLOR TELEVISION
AV-T2122
････････････････････････････････ ･･･････････････････････
････････････････････････････････
････････････････････････････････
････････････････････････････････ ･････････････
････････････････････････････････
････････････････････････････････
････････････････････････････････ ･････････････････････
････････････････････････････････
････････････････････････････････
････････････････････････････････ ･････
････････････････････････････････
････････････････････････････････
COPYRIGHT © 2001 VICTOR COMPANY OF JAPAN, LTD.
/AR
･････････････････････････････
･････････････････････････････ 2
･････････････････････････････
･･･････････････････････
･･･････････････････････
･･･････････････････････ 3
････････････････････････････････ ･･･
････････････････････････････････
････････････････････････････････
････････････････････････････････ ･･
････････････････････････････････
････････････････････････････････
･････････････････････ 10
･････････････････････
･････････････････････
････････････････････････････････ ･ ･ ･ ･ 29
････････････････････････････････
････････････････････････････････
AV-T2122
BASIC CHASSIS
GA2
･･･ 4
･･･
･･･
･･ 4
･･ ･･
･････････････ 6
･････････････
･････････････
･････
･････ 2-1
･････
No.51866
Aug.2001
Sept. 2001
Advertisement
Table of Contents
Related Manuals for JVC AV-T2122
Summary of Contents for JVC AV-T2122
- Page 1 AV-T2122 SERVICE MANUAL COLOR TELEVISION BASIC CHASSIS AV-T2122 CONTENTS ! SPECIFICATIONS ････････････････････････････････ ････････････････････････････････ ････････････････････････････････ ･････････････････････････････ ････････････････････････････････ ･････････････････････････････ ･････････････････････････････ ･････････････････････････････ 2 ! SAFETY PRECAUTIONS ････････････････････････････････ ････････････････････････････････ ････････････････････････････････ ･･･････････････････････ ････････････････････････････････ ･･･････････････････････ ･･･････････････････････ ･･･････････････････････ 3 ! FEATURES････････････････････････････････ ････････････････････････････････ ････････････････････････････････ ････････････････････････････････ ････････････････････････････････ ････････････････････････････････ ････････････････････････････････...
- Page 2 AV-T2122 MEMORY IC REPLACEMENT 1. Memory IC This model uses a memory IC. The memory IC stores data for proper operation of video and deflection circuits. When replacing, be sure to use an IC containing this (initial value) data. 2. Memory IC replacement procedure...
- Page 3 AV-T2122 SETTING OF SYSTEM CONSTANT SET Setting item Setting content Setting value VIDEO MONO PH.MONO AUDIO VARI. OUT GAME CINEMA RETURN + SURROUND Table 1 USER SETTING VALUES 1.Setting of FUNCTION Setting item Setting value Setting item Setting value MAIN POWER...
-
Page 4: Service Adjustments
AV-T2122 SERVICE ADJUSTMENTS ADJUSTMENT PREPARATION$ $ $ $ 1. You can make the necessary adjustments for this unit with either the remote control unit or with the adjustment equipment and parts as given below. 2. Adjustment with the remote control unit is made on the basis of the initial setting values, however, the new setting values which set the screen to its optimum condition may differ from the initial settings. -
Page 5: Main Pwb
AV-T2122 ADJUSTMENT LOCATIONS VOL- VOL+ MENU FRONT IC701 IC704 F901 MAIN PWB DEG. T111 IC101 TUNER T522 B1(TP-91) GND(TP-E) UPPER : FOCUS AV IN OUT LOWER : SCREEN CRT SOCKET PWB (Within MAIN PWB ASS'Y) TP-47B TP-E (SOLDER SIDE) CRT EARTH (BRAIDED ASS'Y) No.51866... - Page 6 AV-T2122 BASIC OPERATION OF SERVICE MENU 1. Operate the SERVICE MENU with the REMOTE CONTROL UNIT. 2. In general! ! ! ! basic setting! ! ! ! (adjustments) items or verifications are performed in the SERVICE MENU. (1) PICTURE ･･･････････････････ This set the setting values (adjustment values) of the VIDEO/CHROMA and DEFLECTION circuits.
- Page 7 AV-T2122 ① SERVICE MENU (MAIN MENU) ① ② SCREEN ② ③ ③ PICTURE MODE ① ① ② ② ③ ③ SERVICE MENU PICTURE SOUND VIDEO STATUS OTHERS LOW LIGHT HIGH LIGHT RF AFC CHK 1. PICTURE VCO (CW) I2C BUS CTRL...
- Page 8 AV-T2122 (4) Setting method 1) UP / DOWN key of the MENU Select the SETTING ITEM. 2) LEFT / RIGHT key of the MENU Setting (adjust) the SETTING VALUE of the SETTING ITEM. When the key is released the SETTING VALUE will be stored 1.
-
Page 9: Initial Setting Value Of Service Menu
AV-T2122 INITIAL SETTING VALUE OF SERVICE MENU 1. Adjustment of the SERVICE MENU is made on the basis of the initial setting values; however, the new setting values which set the screen in its optimum condition may differ from the initial setting. -
Page 10: Sound Mode
AV-T2122 " SOUND MODE Setting item Variable range Initial setting value NOISE 0 / 1 0 ～ 63 IN LEVEL FH MON. 0 / 1 0 ～ 63 ST VCO PILOT 0 / 1 0 ～ 63 FILTER 0 ～ 63 LOW SEP. - Page 11 AV-T2122 " OTHERS MODE! ! ! ! Setting (Adjustment) item Variable range Initial setting value 0 ～ 31 OSD HP 0 ～ 15 OSD VP H CK SW 0 / 1 " LOW LIGHT MODE! ! ! ! Setting (Adjustment) item...
- Page 12 AV-T2122 ■ ■ ■ ■ ADJUSTMENTS ! ! ! ! B1 POWER SUPPLY Measuring Item Test point Adjustment item Description instrument Check of 1. Receive a black and white signal (color off). (NTSC) DC Voltmeter B1 ( Connector B1 POWER 2.
- Page 13 AV-T2122 DEFLECTION ADJUSTMENT The setting (adjustment) using the REMOTE CONTROL UNIT is made on the basis of the initial setting values. The setting values which adjust the screen to the optimum condition can be different from the initial setting values.
- Page 14 AV-T2122 VIDEO / CHROMA ! ! ! ! ADJUSTMENT The setting (adjustment) using the REMOTE CONTROL UNIT is made on the basis of the initial setting values. The setting values which adjust the screen to the optimum condition can be different from the initial setting values.
- Page 15 AV-T2122 Measuring Item Test point Adjustment item Description instrument 1. Receive a broadcast. SUB BRIGHT Remote No.2 BRIGHT adjustment control unit 2. Select “No.2 BRIGHT” of the PICTURE mode in SERVICE MENU. 3. Confirm the initial setting value of the “No.2 BRIGHT” .
- Page 16 AV-T2122 MTS ADJUSTMENT Measuring Item Test point Adjustment part Description instrument 1. Select the “No.2 IN LEVEL” of the SOUND mode in SERVICE INPUT LEVEL No.2 IN LEVEL adjustment MENU. 2. Verify that the “ No.2 IN LEVEL ” is set at its initial setting value.
- Page 17 AV-T2122 Measuring Item Test point Adjustment part Description instrument 1. Input a stereo L signal (300Hz) from the TV Audio multiplex SEPARATION TV audio No.7 LOW SEP. adjustment multiplex signal generator to the antenna terminal. ! (NTSC) Connector signal No.8 HI SEP.
- Page 18 AV-T2122 PURITY, CONVERGENCE PURITY ADJUSTMENT 1. Demagnetize CRT with the demagnetizer. WEDGE DEFLECTION 2. Loosen the retainer screw of the deflection yoke. YOKE 3. Remove the wedges. 4. Input a green raster signal from the signal generator, and turn the screen to green raster.
- Page 19 AV-T2122 STATIC CONVERGENCE ADJUSTMENT 1. Input a crosshatch signal. 2. Using 4-pole convergence magnets, overlap the red and blue lines in the center of the screen (Fig.1) and turn them to magenta (red/blue). (FRONT VIEW ) 3. Using 6-pole convergence...
- Page 20 AV-T2122 HOW TO CHECK THE HIGH VOLTAGE HOLD DOWN CIRCUIT 1. HIGH VOLTAGE HOLD DOWN CIRCUIT After repairing the high voltage hold down circuit shown in Fig. 1. This circuit shall be checked to operate correctly. 2. CHECKING OF THE HIGH VOLTAGE HOLD DOWN CIRCUIT (1) Turn the POWER SW ON.
- Page 21 AV-T2122 SELF CHECK FUNCTIONS 1. Outline This model includes protector functions for Over-current, X-ray and CRT NECK which cutoff the sub-power in the event of a malfunction and inform of the malfunction by flashing POWER/ON TIMER LED. The malfunction is detected according to the state of the control line input connected to the main CPU.
-
Page 22: Replacement Of Chip Component
AV-T2122 REPLACEMENT OF CHIP COMPONENT ! CAUTIONS 1. Avoid heating for more than 3 seconds. 2. Do not rub the electrodes and the resist parts of the pattern. 3. When removing a chip part, melt the solder adequately. 4. Do not reuse a chip part after removing it. - Page 23 AV-T2122AR AV-T2122AR AV-T2122 STANDARD CIRCUIT DIAGRAM n NOTE ON USING CIRCUIT DIAGRAMS 1.SAFETY œType The components identified by the symbol and shading are No indication :Ceramic capacitor critical for safety. For continued safety replace safety critical :Mylar capacitor :Metalized mylar capacitor components only with manufactures recommended parts.
- Page 24 AV-T2122AR AV-T2122AR CONTENTS CRT SOCKET PWB PATTERN (Within MAIN PWB) SEMICONDUCTOR SHAPES 2-2 BLOCK DIAGRAM 2-3 CIRCUIT DIAGRAMS MAIN PWB CIRCUIT DIAGRAM 2-5 MAIN PWB & CRT SOCKET PWB CIRCUIT DIAGRAM 2-7 PATTERN DIAGRAMS MAIN PWB PATTERN 2-9 CRT PWB PATTERN 2-11 (Within MAIN PWB)
-
Page 25: Block Diagram
AV-T2122AR AV-T2122AR BLOCK DIAGRAM AV INPUT SP(L) SP(R) KEY-1,KEY-2 IC601 AUDIO AMP R.G.B. REMOCON IC703 REMOCON RECEIVER CRT SOCKET C V IN IC701 MICRO COMPUTER IC704 MEMORY " " " & " IC251 VIDEO SW IC651 MTS & TONE/VOL CONT. IC201 V/C &... - Page 26 AV-T2122AR AV-T2122AR CIRCUIT DIAGRAMS MAIN PWB CIRCUIT DIAGRAM IC701 4.8V 4.8V QAS0037-001 MAIN PWB (1/2) SGA-1019A-R2 AT24C02T2122AR 6.8V 4.8V 4.6V 3.9V 3.9V 2V 0V 4.8V 4.8V 0.1V 0V 5.9 5.9V 14.4 14.4 4.8V 4.8V 14.3V 11.9V 1/4W FR 11.9V 14.8V -3.7V 0.5V 8.2V...
- Page 27 AV-T2122AR AV-T2122AR MAIN PWB & CRT SOCKET PWB CIRCUIT DIAGRAM Q522 .0078 1.5KVH Q521 Q521 PICTURE TUBE CE42535-001J1 1 2W 35.8 152.9V 1.5V 2.1V 1.6V 3.3K 1/2W QRE121J-332Y IC401 143.7V 2.3V 1.9V 13.5 2.4V T522 153.6V CRT SOCKET PWB (2/2) 1.6V (Within MAIN PWB) 4.3V...
-
Page 28: Parts List
AV-T2122 PARTS LIST CAUTION ! The parts identified by the symbol are important for the safety. Whenever replacing these parts, be sure to use specified ones to secure the safety . ! The parts not indicated in this Parts List and those which are filled with lines in the Parts No. columns will not be supplied. -
Page 29: Exploded View
AV-T2122 CONTENTS ! EXPLODED VIEW PARTS LIST ･･････････････････････････････････････････････････････････････････････････ ! EXPLODED VIEW ････････････････････････････････････････････････････････････････････････････････････････ ! PRINTED WIRING BOARD PARTS LIST " MAIN PW BOARD ASS'Y (SGA-1019A-R2) (With CRT SOCKET PW BOARD) ･･････････････････････････････････････ ! PACKING / PACKING PARTS LIST ･･････････････････････････････････････････････････････････････････････ ! REMOTE CONTROL UNIT PARTS LIST ････････････････････････････････････････････････････････････････... - Page 30 AV-T2122 EXPLODED VIEW CRT SOCKET PWB (Within MAIN PWB) MAIN PWB T1522 ( × 2) ( × 6) No.51866...
- Page 31 AV-T2122 PRINTED WIRING BOARD PARTS LIST MAIN P.W. BOARD ASS’Y (SGA-1019A-R2) ! OW,X&Y+%&$ '()*+%&$ '()*+%(," -"./)01*0&2 ! OW,X&Y+%&$ '()*+%&$ '()*+%(," -"./)01*0&2 ++++++++++++++++++++++++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++ !9O?O@L! !9O?O@L! !5445 %!O64MUK7;>< GH+! 7;Z"+5[54I+++U !5=5= J!<45HUK5!M GP+! 5$M"++++5I+++U !544>K4= %!O64MUK4!4< GH+! 4$4"+5[54I+++U...
- Page 32 AV-T2122 ! OW,X&Y+%&$ '()*+%&$ '()*+%(," -"./)01*0&2 ! OW,X&Y+%&$ '()*+%&$ '()*+%(," -"./)01*0&2 ++++++++++++++++++++++++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++ !9O?O@L! !9O?O@L! !5T45 %!O64MUK7;>< GH+! 7;Z"+5[54I+++U !5Q>M J!95M5UK=!TE =$T"++5[MI+++U !5T4M %!O64MUKMM>< GH+! MMZ"+5[54I+++U !5Q=M %!O64MUKMM>< GH+! MMZ"+5[54I+++U !5T4> %!O64MUK4!4< GH+! 4$4"+5[54I+++U !5Q=> J!95M5UK57ME 5$7Z"++5[MI+++U...
- Page 33 AV-T2122 ! OW,X&Y+%&$ '()*+%&$ '()*+%(," -"./)01*0&2 ! OW,X&Y+%&$ '()*+%&$ '()*+%(," -"./)01*0&2 ++++++++++++++++++++++++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++ :6'6:?@L! :6'6:?@L! :5>7T J9@%5:GK54TV 9+:6'$ ++544#P+++5;3+++G :5T4> %!O64MUK4!4< GH+! 4$4"+5[54I+++U ! :5>SM J:V45M5K54M :+:6'$ 54441P+++>Z3+++V :5T4= %:BM5NRK54M< :+:6'$ 54441P+++743+++R :5=45K4M J9@%5NGK547V 9+:6'$ ++++5#P+++743+++G :5T4;...
- Page 34 AV-T2122 ! OW,X&Y+%&$ '()*+%&$ '()*+%(," -"./)01*0&2 ! OW,X&Y+%&$ '()*+%&$ '()*+%(," -"./)01*0&2 ++++++++++++++++++++++++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++ :L?8 @!6%O?O@L! 855;5 JJ84>BUKMM4V :L?8 MM#N+++U ! J57MM MO-5STSKE- O?$@!6%O?O@L! N$LA@ J5;45 MO:M=5MR[J![K< O?$@!6%O?O@L! 85M47 JJ84>BUK=!TV :L?8 =$T#N+++U J5;4>K47 -@:>M>@RK< -?H?$@!6%O?O@L! 85>45 JJ84>BUK>Q4V :L?8 >Q#N+++U...
- Page 35 AV-T2122 PACKING PACKING PARTS LIST ! !"#$%&$ '()*+%&$ '()*+%(," -"./)01*0&2 +++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ :'55=>MK44QK! '6:R?%H+:6O9 :G>;M=MK455K! 'LO+86B98 ++> 8:5475;K44S6K- :AON?L%+6OOE =1/.+02+5."* :'>4SQQK445K! @L'+:L39! :'>4SQTK44MK! 'L8E+B6H !GK:>T>K5N !9GL:L%+A%?@ :'>4SQTK445K! 'L8E+B6H ! ++T 8:@54=4K4456K- ?%O@+BLLR +++++++++++++++++ + +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ REMOTE CONTROL UNIT PARTS LIST (RM-C373-1H) ! !"#$%&$...
