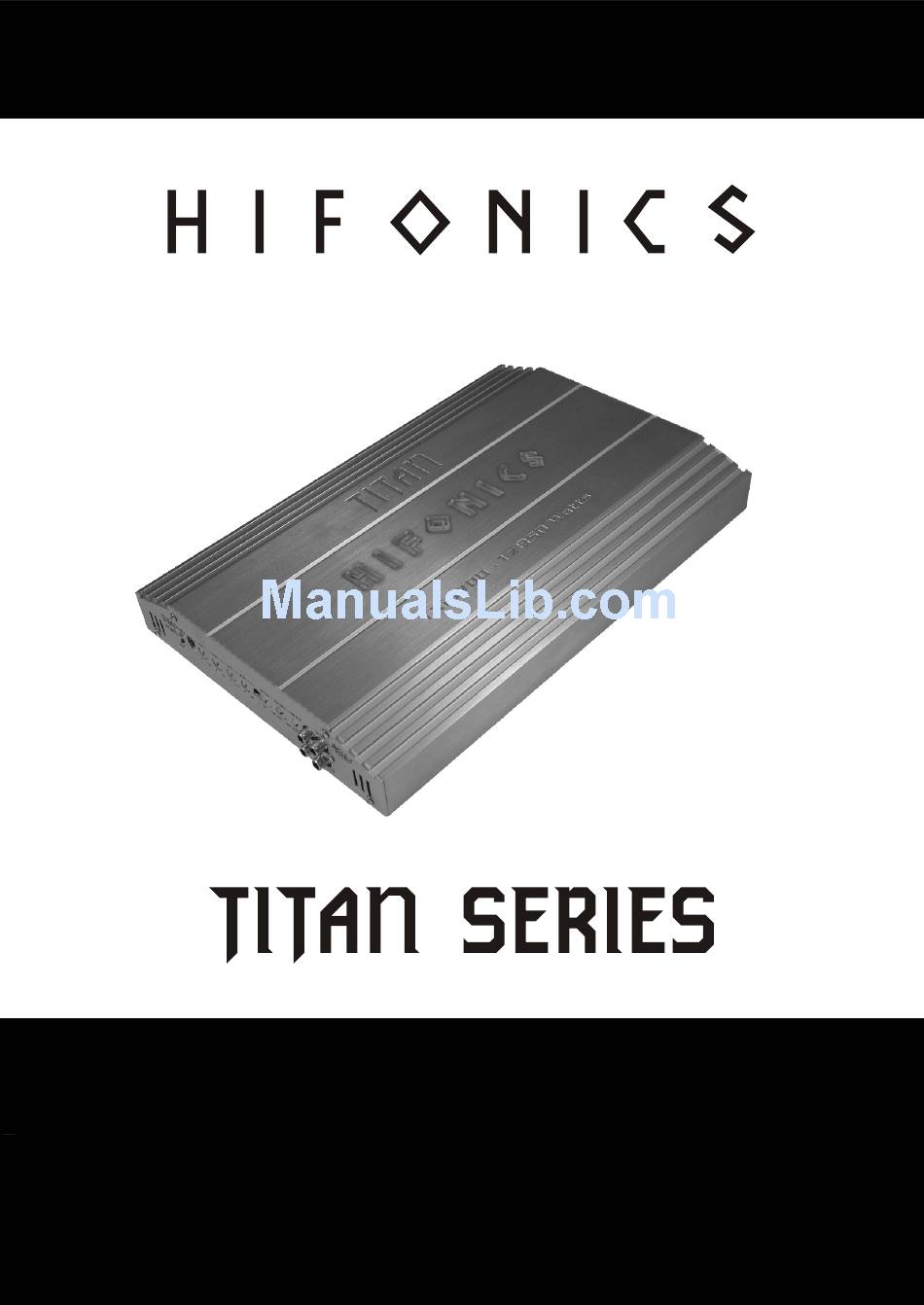

- Page 1 TXi 1 700 Bedienungsanleitung · Owner's Manual...
-
Page 2: Technische Daten
Inhaltsverzeichnis Installation Installationshinweise, Einbau des Verstärkers, Elektrische Anschlüsse 1-Kanal Mono Bass Verstärker TXi 1700 Funktionen & Bedienelemente Lautsprecher- & Cinchanschlüsse LOW PASS-MODUS / Tiefpass-Betrieb mit einem Subwoofer Lautsprecher- & Cinchanschlüsse FULL-MODUS / Anschluss eines Lautsprechersystems Lautsprecher- & Cinchanschlüsse MASTER/SLAVE-MODUS / Subwoofer-Betrieb mit 2 Verstärkern Einstellbereich der Regler Spezielle Eigenschaften Fehlerbehebung... - Page 3 Installation Installationshinweise Achten Sie bei der Installation des Verstärkers darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges.
- Page 4 Funktionen & Bedienelemente TXi 1700 POWER - LED Leuchtet diese LED grün, ist der Verstärker betriebsbereit. PROTECT- LED Leuchtet diese LED rot, kann dies folgende Gründe haben: Überhitzung, Kurzschluss an den Lautsprechern, Überlastung (z.B. zu niedrige Impedanz, Strommangel), Verstärker ist defekt. Die elektronischen Schutzschaltungen schützen bei einer Fehlfunktion der Lautsprecher oder des Verstärkers.
- Page 5 Lautsprecher- & Cinchanschlüsse TXi 1700 LOW PASS-MODUS / Tiefpass-Betrieb mit einem Subwoofer • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE IN) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung. • Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT + und -). Optional kann an die freien Ausgänge ein zweiter Subwoofer angeschlossen werden.
- Page 6 Lautsprecher- & Cinchanschlüsse TXi 1700 FULL-MODUS / Anschluss eines Lautsprechersystems • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE IN) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung. • Verbinden Sie die Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUTS + und -). •...
- Page 7 Lautsprecher- & Cinchanschlüsse TXi 1700 MASTER/SLAVE-MODUS / Subwoofer-Betrieb mit 2 Verstärkern • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE IN) des MASTER-Verstärkers mittels einer geeigneten hochwertigen Cinchleitung. • Verbinden Sie den SLAVE OUT-Cinchanschluss des ersten Verstärkers (MASTER) mit dem LINE IN-Cinchanschluss des zweiten Verstärkers (SLAVE).
- Page 8 Einstellbereich der Regler TXi 1700...
- Page 9 Spezielle Eigenschaften TXi 1700 Phaseshift Einstellungen des Phase Shift für den Subwoofer: In den meisten Fällen ist die Einbausituation des Subwoofers nicht optimal zur Sitzposition des Zuhörers. Sie müssen sich das Subwoofersignal als Sinuskurve vorstellen. Das heißt am oberen und unteren Ausschlag der Sinuskurve hat der Subwoofer den Maximalpegel erreicht.
- Page 10 Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1.
-
Page 11: Trouble Shooting
Content Installation Installation Notes, Installation of the Amplifier, Electrical Connections 1-Channel Mono Bass Amplifier TXi 1700 Functions & Controls Speaker- & RCA-Connections LOW PASS-MODE / Subwoofer operation with lowpass Speaker- & RCA-Connections FULL-MODE / Connection of a Loudspeakersystem Speaker- & RCA-Connections MASTER/SLAVE-MODE / Subwoofer-Mode with two Amplifiers Setting of the Controllers Special Features Trouble Shooting... -
Page 12: Electrical Connection
Installation Installation Notes A car audio amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from moisture. When considering the mounting location you should minimize the length of the power and speaker leads. - Page 13 Functions & Controls TXi 1700 Power - LED - If the green LED is illuminated, the amplifier is in operation mode. Protect - LED - If the red LED is illuminated: Overheated, speaker wires shorted, Overload (too low Impedance, less Power Supply), Amplifier is damaged.
- Page 14 Speaker & RCA Connections TXi 1700 LOW PASS-MODE / Subwoofer operation with lowpass • Connect the "LINE IN" of the amplifier to the head unit´s line output with appropriate good quality RCA cables. • Connect the subwoofer with appropriate wires to the terminal block (SPEAKER OUTPUT - and +) of the amplifier. As optional feature an additonal subwoofer can be connected to the non-occupied terminals.
- Page 15 Speaker & RCA Connections TXi 1700 FULL-MODE / Connection of a Loudspeakersystem • Connect the "LINE IN" of the amplifier to the head unit´s line output with appropriate good quality RCA cables. • Connect the speakers with appropriate wires to the terminal block (SPEAKER OUTPUT - and +) of the amplifier. •...
- Page 16 Speaker & RCA Connections TXi 1700 MASTER/SLAVE-MODE / Subwoofer-Mode with two Ampifiers • Connect the "LINE IN" (L & R) of the MASTER-amplifier to the head unit´s line output with appropriate good quality RCA cables. • Connect the "SLAVE OUT" RCA Output of the MASTER-Amp with the "LINE IN" RCA Input of the SLAVE-AMP. •...
- Page 17 Setting of the Controllers TXi 1700...
- Page 18 Special Features TXi 1700 Phaseshift Phase Shift Settings In the most cases the built-in position of the Subwoofer is not optimally to the position where the listener takes place. You have to imagine that the Signal of the Subwoofer is a sinus curve. That means at the upper and lower excursion of the sinus curve the subwoofer reaches its maximum level.
- Page 19 Trouble Shooting System does not turn on 1. Check all fuses. 2. Check all connections. 3. Measure the +12 volt and remote turn on voltages at the amplifier terminals. If these are non existent or too low, take voltage measurements at fuse holders, distribution blocks, the head unit’s +12 volt and remote leads to localize the problem.
- Page 20 Distribution: Audio Design GmbH Am Breilingsweg 3 76709 D-Kronau/Germany Tel. 07253/9465-0, Fax 07253/9465-10 www.audiodesign.de...
