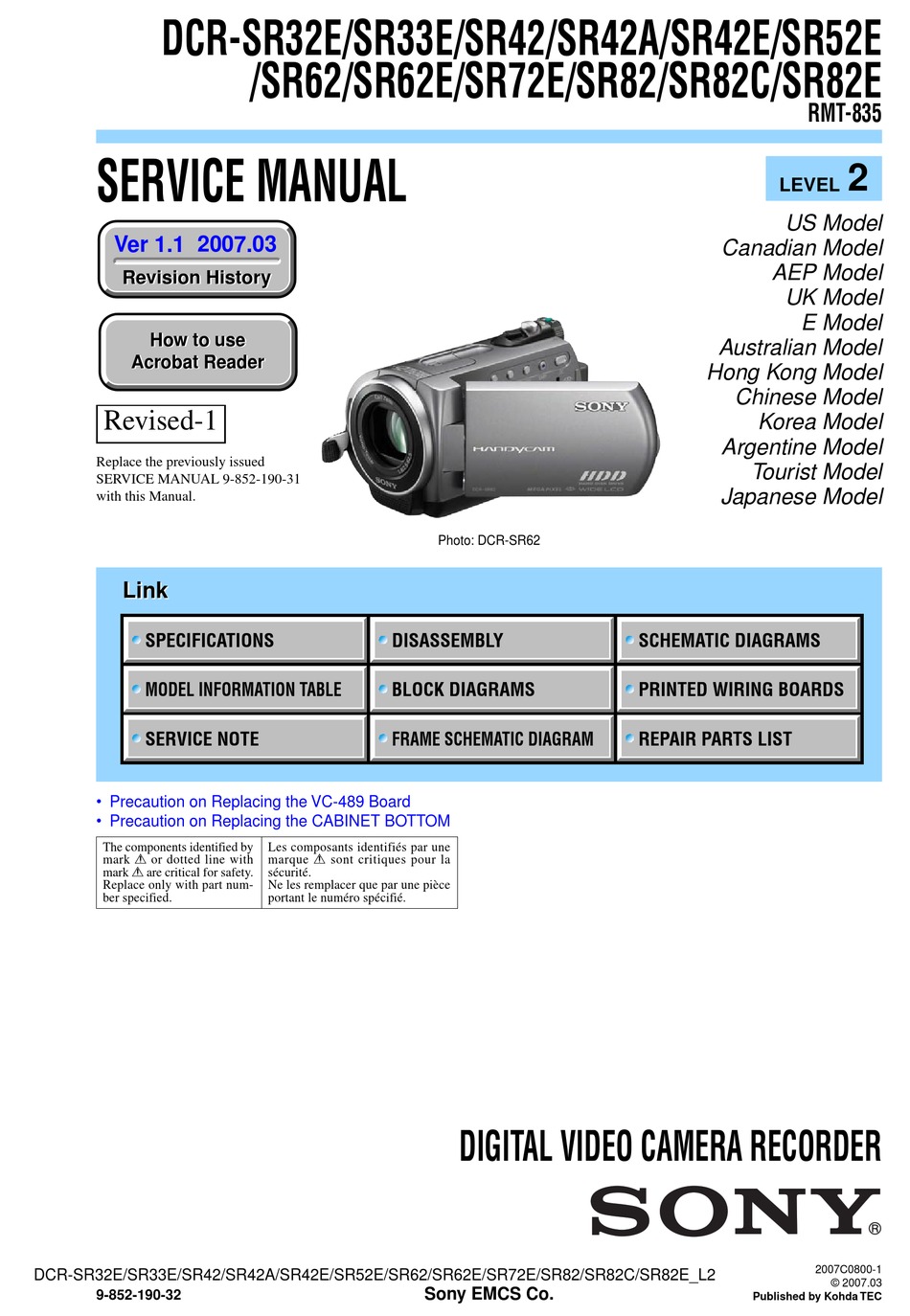

DCR-SR32E/SR33E/SR42/SR42A/SR42E/SR52E
SERVICE MANUAL
Ver 1.1 2007.03
Revision History
Revision History
How to use
How to use
Acrobat Reader
Acrobat Reader
Revised-1
Replace the previously issued
SERVICE MANUAL 9-852-190-31
with this Manual.
Link
Link
SPECIFICATIONS
MODEL INFORMATION TABLE
SERVICE NOTE
• Precaution on Replacing the VC-489 Board
• Precaution on Replacing the CABINET BOTTOM
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
DCR-SR32E/SR33E/SR42/SR42A/SR42E/SR52E/SR62/SR62E/SR72E/SR82/SR82C/SR82E_L2
9-852-190-32
/SR62/SR62E/SR72E/SR82/SR82C/SR82E
DISASSEMBLY
BLOCK DIAGRAMS
FRAME SCHEMATIC DIAGRAM
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Photo: DCR-SR62
DIGITAL VIDEO CAMERA RECORDER
Sony EMCS Co.
RMT-835
LEVEL
US Model
Canadian Model
AEP Model
UK Model
E Model
Australian Model
Hong Kong Model
Chinese Model
Korea Model
Argentine Model
Tourist Model
Japanese Model
SCHEMATIC DIAGRAMS
PRINTED WIRING BOARDS
REPAIR PARTS LIST
Published by Kohda TEC
2
2007C0800-1
© 2007.03
